1. Hur konfigurerar jag SolarEdge Solar Power Plant Inverter för att tillåta Modbus TCP-kommunikation med Reduxi Controller?

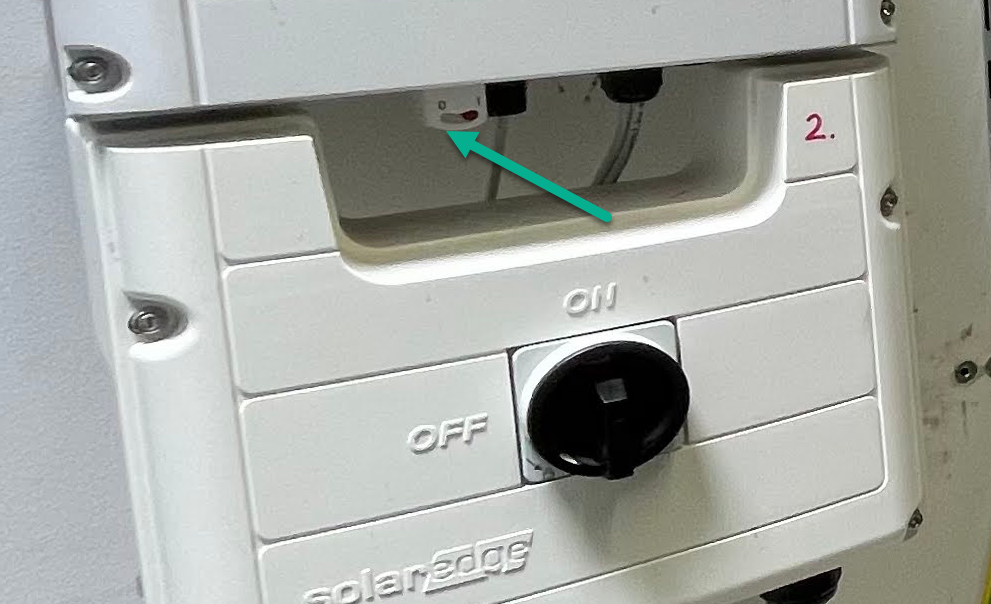

1.1 Stäng av växelriktaren

Stäng av växelriktaren med strömbrytaren längst ner på frontpanelen. Flytta omkopplaren från 1 till 0.

Vänta tills växelriktarens energiproduktion går till 0 W.

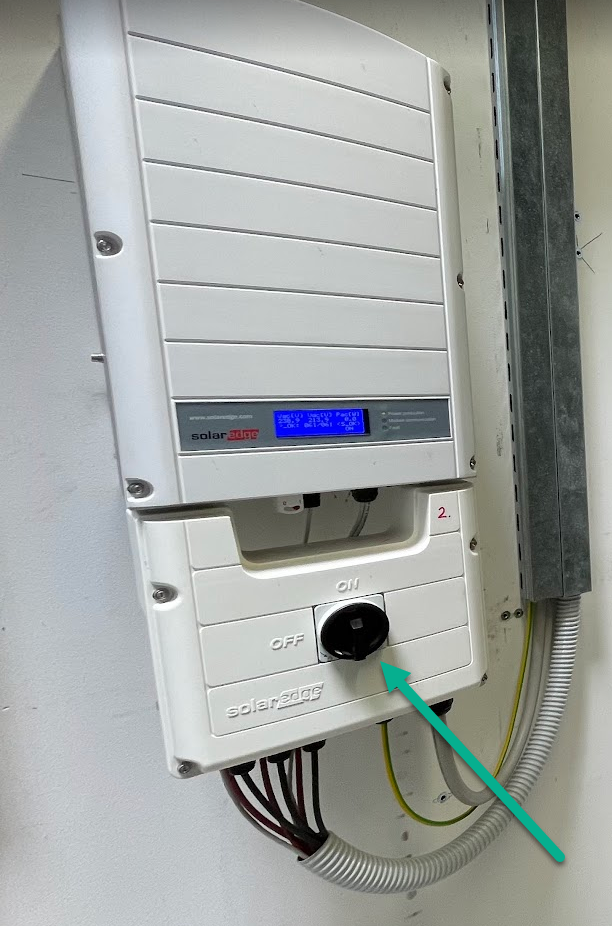

Vrid även huvudströmbrytaren från läget ON till OFF.

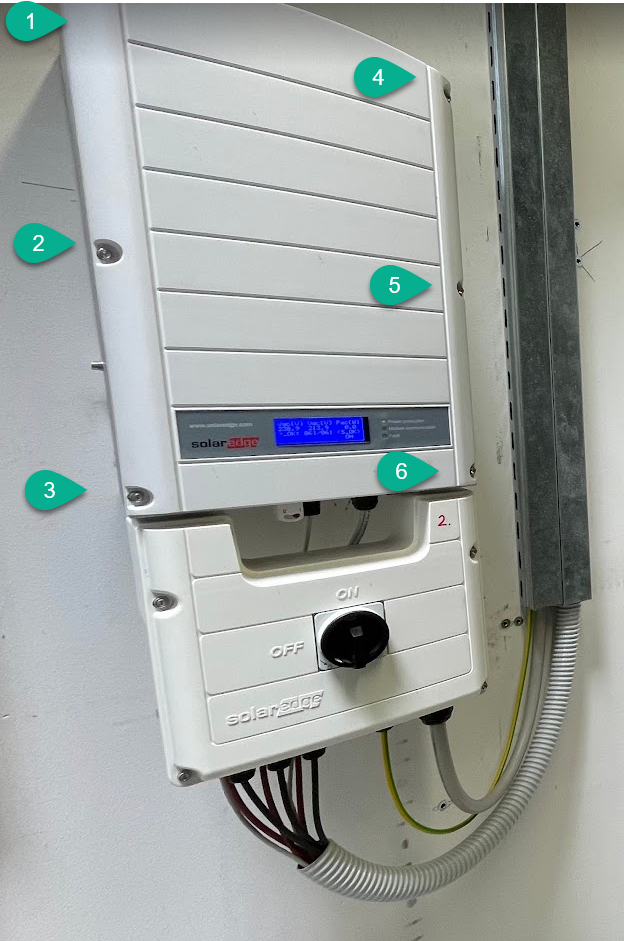

1.1 Skruva loss de 6x skruvarna på frontkåpan

1.2 Aktivera konfiguration av visningsläge

Gå till displayenheten där du hittar fyra små knappar och tryck och håll ner den högra i 4 sekunder.

1.3 Du måste ange lösenordet

Standardlösenordet är "12312312" (finns i SolarEdge-dokumentationen) genom att trycka på olika knappar. Den andra knappen är för nummer 1, den tredje är för nummer 2 och den fjärde är för nummer 3.

Efter att ha angett rätt lösenord kommer det automatiskt att gå till nästa meny.

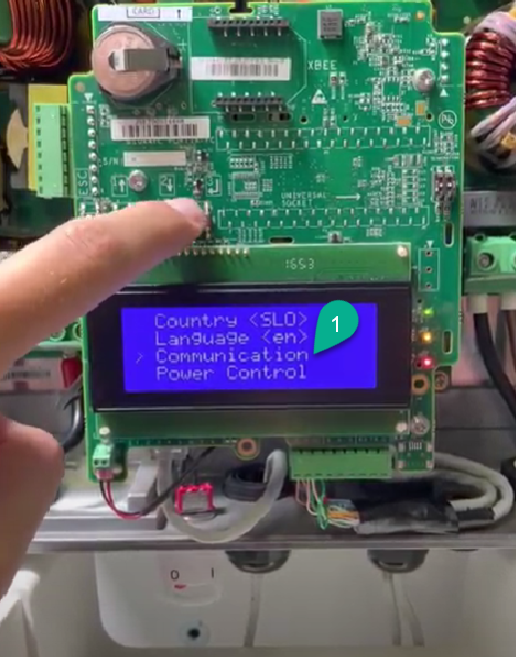

1.4 Ställ in korrekt kommunikation

Tryck på den tredje knappen för att gå ner i menyn. Tryck på den tredje knappen så många gånger att tecknet ">" kommer att vara i positionen "Kommunikation", och tryck på den fjärde knappen för att gå in i denna kommunikationsmeny.

1.5 Ställ in TCP-anslutning

Kontrollera LAN-konfigurationen och aktivera Modbus TCP-kommunikation. Ställ in Modbus TCP-port och definiera statisk nätverks-IP (rekommenderas).

1.5.1 Välj LAN Conf-menyn

Återigen, tryck på den tredje knappen för att gå ner i menyn för att välja "LAN Conf" och den fjärde knappen för att gå in i "LAN Conf"-menyn.

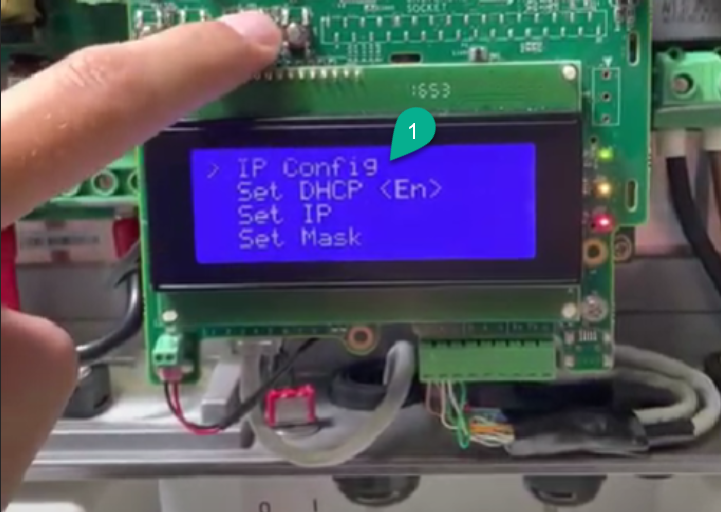

1.5.2 Välj IP Config-meny

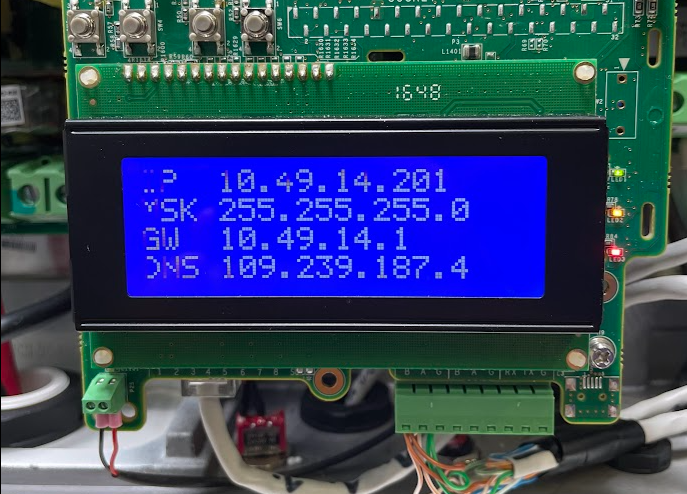

1.5.2 Konfigurera IP Config-inställningar

Sätt in växelriktarens statiska "IP-adress", Mask, GW och DNS (valfritt).

Tryck på den fjärde knappen och håll den nedtryckt för att bekräfta infogningsinställningarna.

1.6 Gå tillbaka till huvudmenyn

Gå tillbaka till menyn genom att trycka på den första knappen.

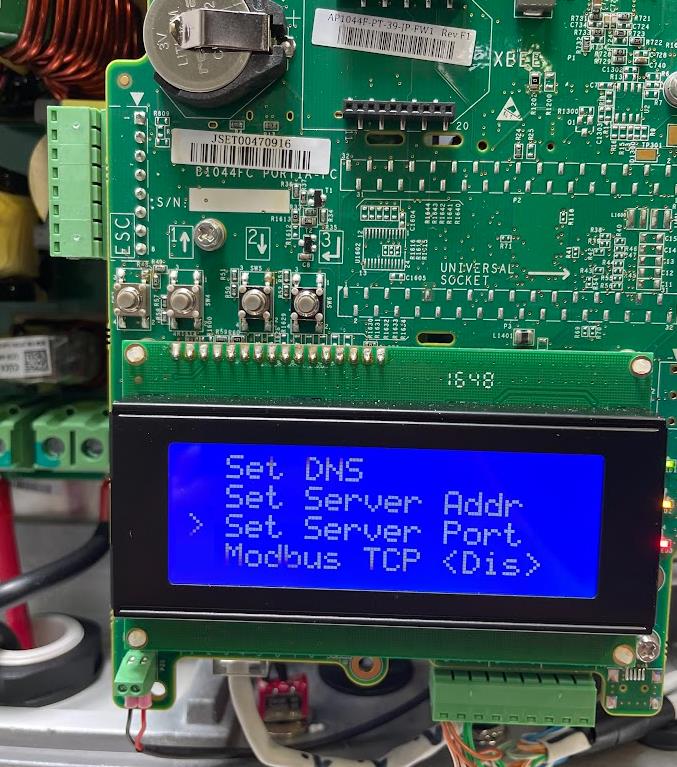

1.7 Ställ in serverport

Tryck på den tredje knappen, gå till menyn "Set Server Addr" och infoga Modbus-enhetens ID. När du har satt i den, håll nere den fjärde knappen, vänta tills informationen "Applied" visas och släpp den sedan.

Gå tillbaka till menyn som beskrivs genom att trycka på den första knappen.

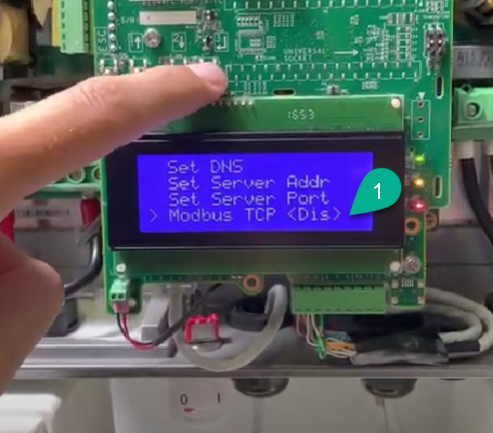

1.8 Ställ in Modbus TCP <Dis>

Tryck på den tredje knappen för att gå ner i menyn och välj "Modbus TCP <Dis>" genom att trycka på den fjärde knappen.

1.8.1 Ställ in portnummer

Ange portnumret (standard är 502). Du kan ändra det genom att trycka på den andra och den tredje knappen eller lämna portnummer 502 och hålla ner den fjärde knappen tills du ser meddelandet "tillämpat". När du ser detta meddelande, släpp den fjärde knappen.

1.8.2 Lås skärmen

Genom att trycka på den första knappen går du tillbaka till menyn för att låsa skärmen.
Om du inte låser den manuellt kommer den automatiskt att låsa tillbaka skärmen efter 10-15 minuter och släcka bakgrundsbelysningen.

1.9 Samla information för Reduxi Configurator

Du är nu klar med konfigurationen och du kan lägga till växelriktaren till styrenheten genom att använda den statiska IP-adress, port och Modbus-enhets-ID som du har angett.

2. Lägg till enheten i Reduxi Configurator

Först kan du logga in på Reduxi Configurator medReduxi Configurator via webbläsaren.

1. Klicka på Lägg till enhet

2. Ange Grundinställningar

3. Välj Kommunikationskanal

Ange inställningarna du använde i avsnittet Konfigurera Ethernet-anslutning för webbgränssnitt för SolarEdge-växelriktare.

4. Ange enhetskonfiguration

Modbus enhets-ID - Normalt används en.

5. Gå in och välj Avancerade inställningar
