Solar Edege-tillverkaren ger detaljerad information om hur man ansluter flera växelriktare med olika alternativ på länken: https://knowledge-center.solaredge.com/sites/kc/files/solaredge-communication_options_application_note_v2_250_and_above.pdf.

1.1 Fysisk koppling mellan Reduxi och växelriktare

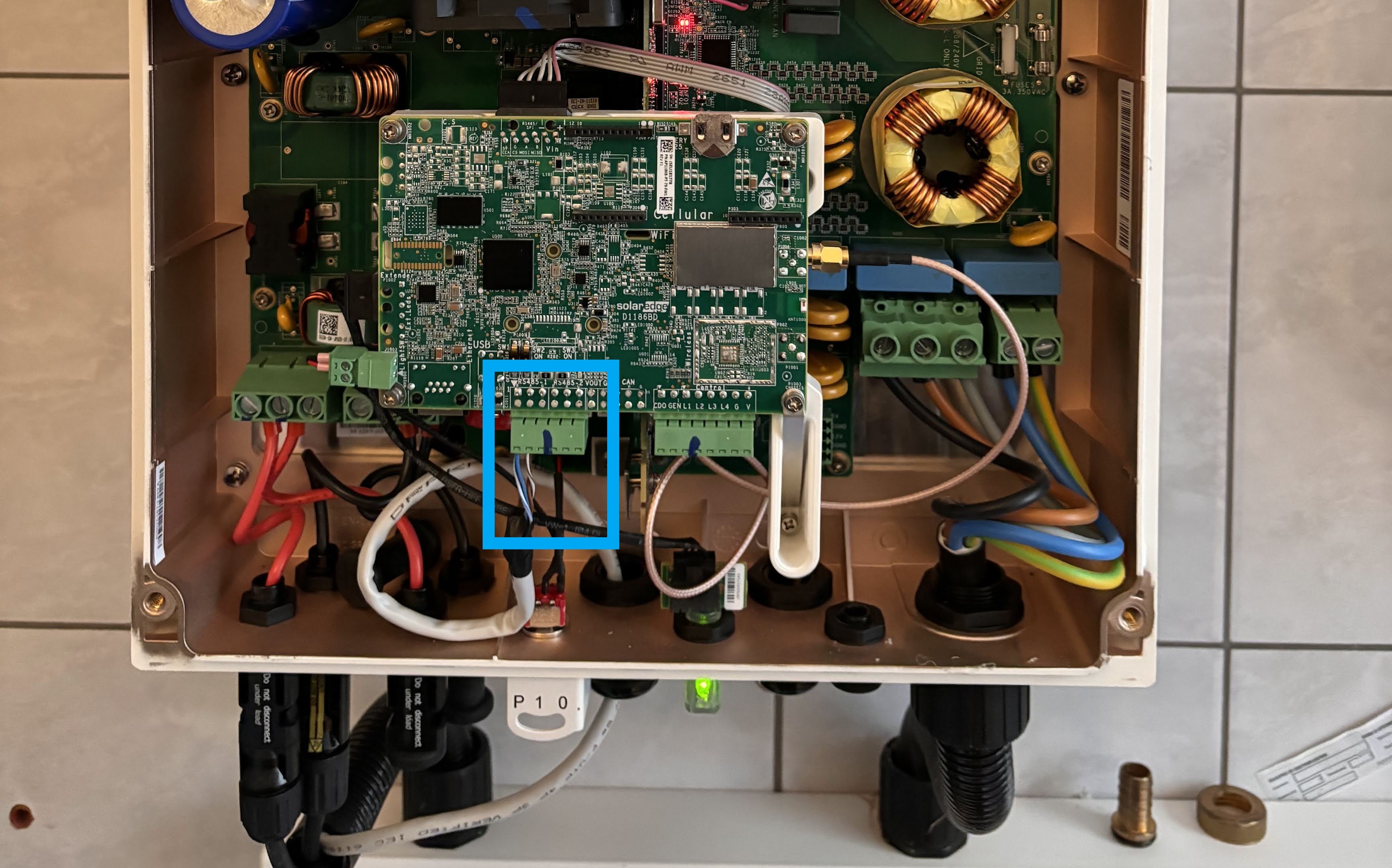

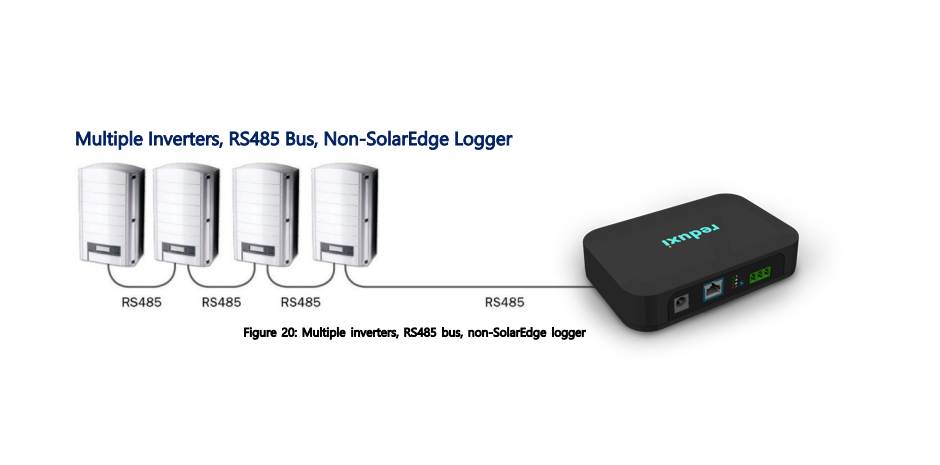

Anslut Reduxi-styrenheten till kontakter på växelriktarens krets som visas på bilden nedan:

2. BUS (seriell) anslutning konfiguration för master- och slavväxelriktare

Detta exempel ges för att förenkla användarnas erfarenhet av hur man skapar en seriekoppling mellan olika växelriktare där en agerar som en master och andra som slav och en

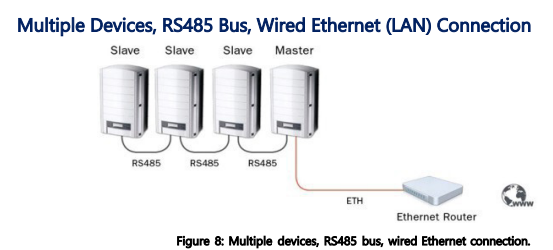

Bilden nedan visar en BUS-anslutning med RS485 från slavar till en master, som sekundärt är ansluten till internet.

2.1 Inställningar för slavenheter

När de fysiska anslutningarna är etablerade måste adresserna för salvor definieras. Följande bilder ger instruktioner för inställningar för salvaadress:

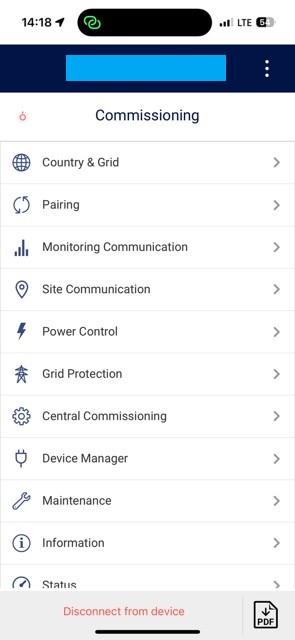

• Öppna invertergränssnittet

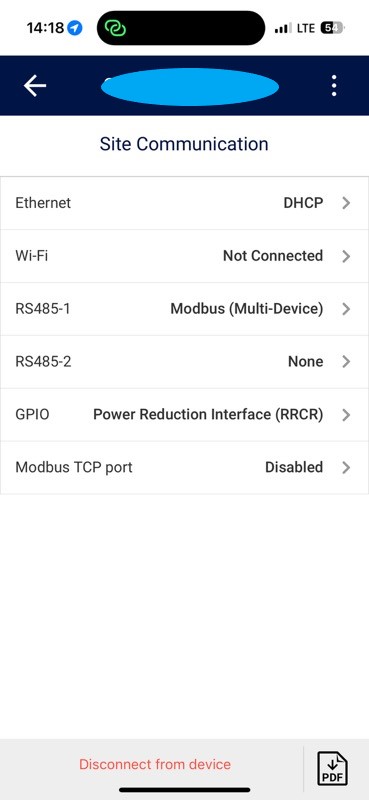

• Open Site-kommunikation

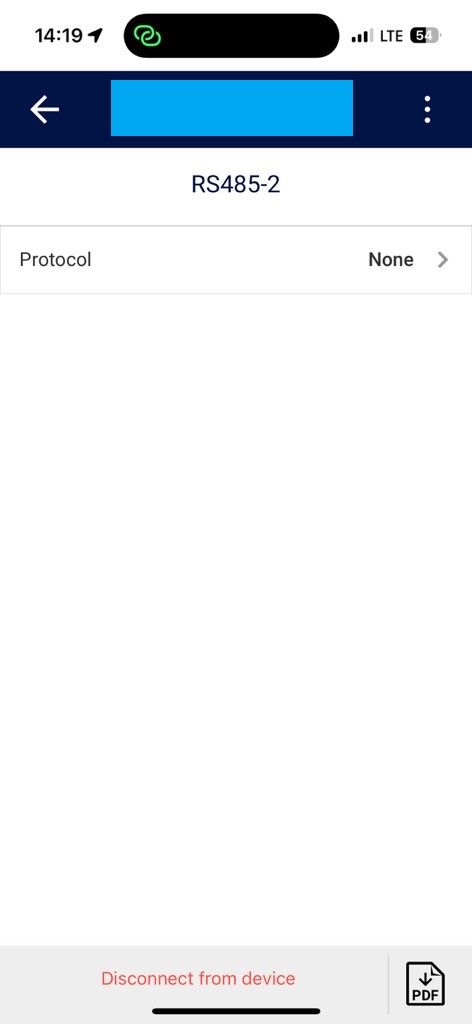

• Öppna RS485-2

• Öppna protokoll

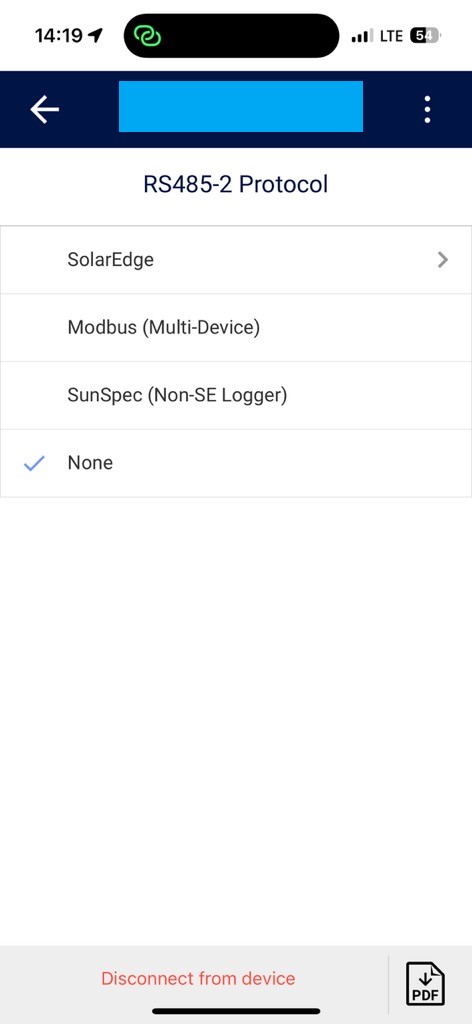

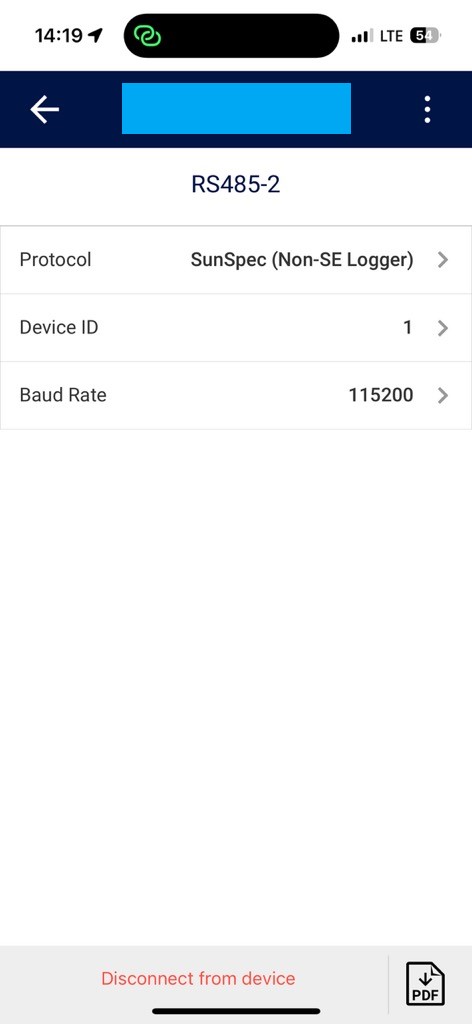

• Välj SunSpec (Icke-SE-logger och definiera enhets-ID

3. Anslutningar för Master inverter till Reduxi controller via TCP

Om hur man ansluter Master-omriktaren via Modbsu TCP med en definierad IP-adress till Reduxi-styrenheten, vänligen följ länken: SolarEdge Master Configuration.

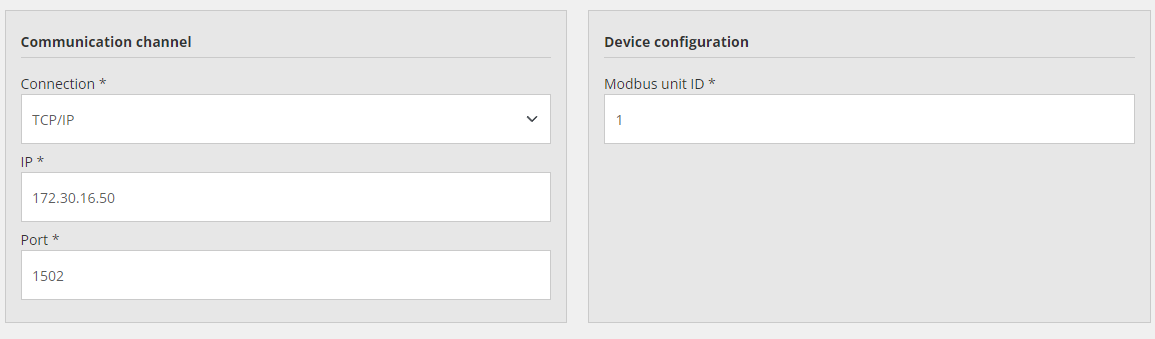

Bild på exempel för Modbus TCP-inställning på Reduxi-styrenhetens plats:

4. Anslutningar för Master inverter till Reduxi-styrenheten via RTU.

Det är möjligt att upprätta en anslutning från Master-omriktaren till Reduxi-regulatorn även via en seriell anslutning (Modbus RTU).

Konfigurationen av salves växelriktare är densamma som i punkt 2.1 Inställningar för slavenheter.

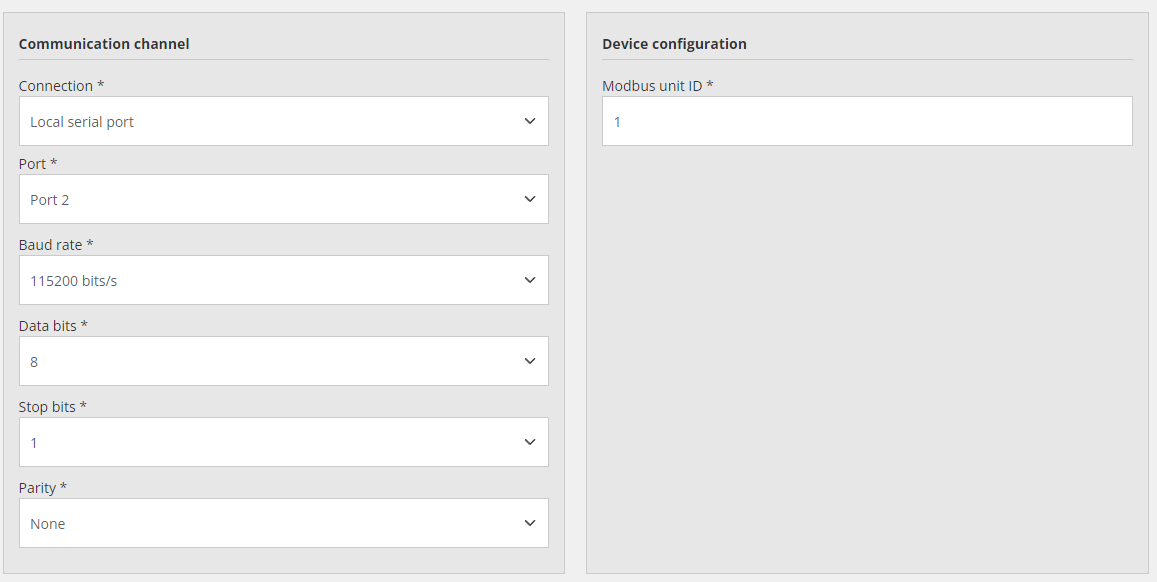

Bild på exempel för Modbus RTU-inställning på Reduxi-styrenhetens plats:

För ytterligare information om hur du konfigurerar enheten i Reduxi, följ: Reduxi Configurator

För ytterligare information om hur du använder molnapplikationen för Reduxi, följ följande: Reduxi Cloud
