Så ansluter du energimätaren Carlo Gavazzi EM300/ET300 till Reduxi Controller
Anslut din energimätare Carlo Gavazzi EM300/ET300 till Reduxi Controller.

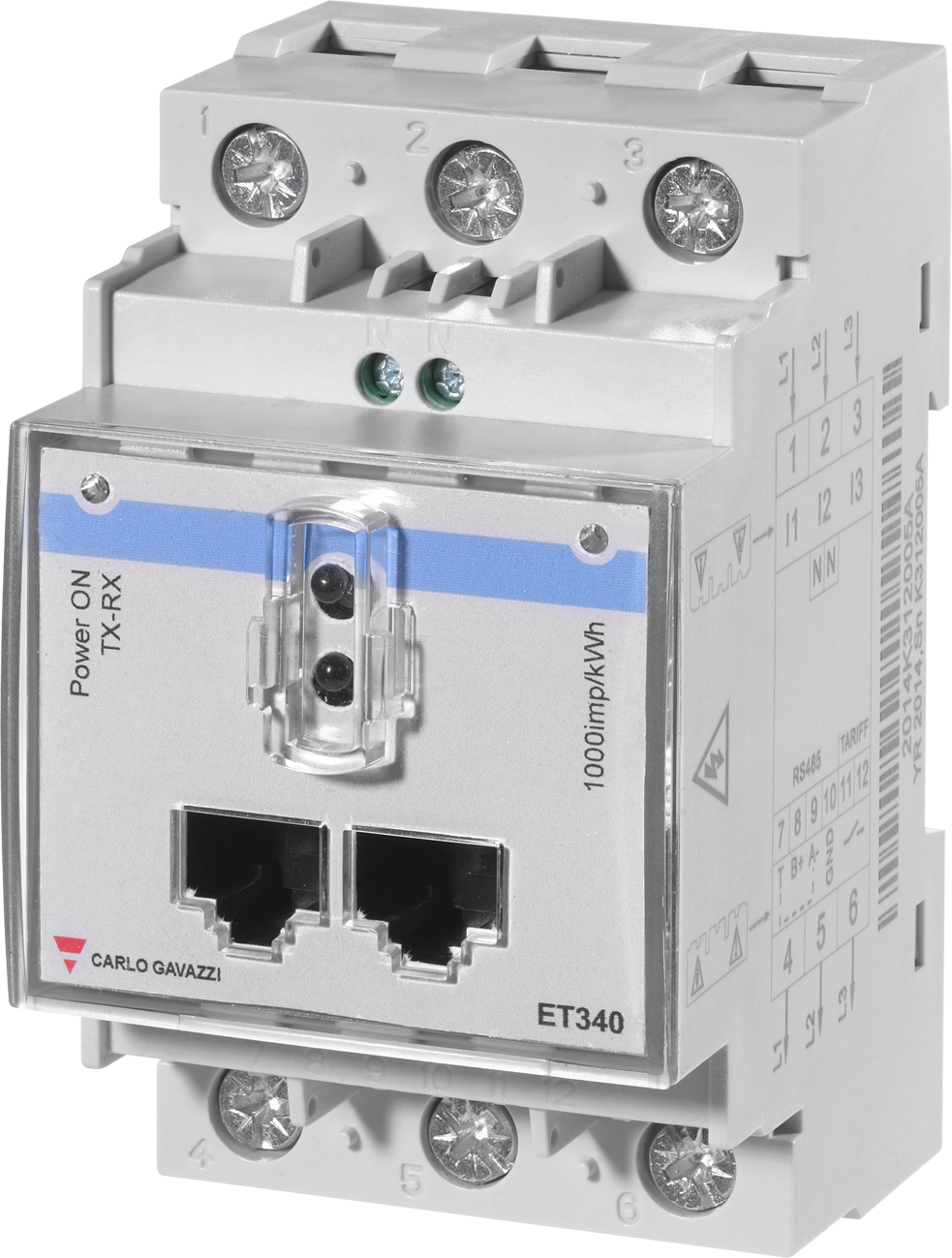

Textbeskrivning av bilden
Foto av en ljusgrå energimätare för DIN-skena, produktbild mot vit bakgrund, sedd lätt uppifrån och från vänster. Tryckt på framsidan: "CARLO GAVAZZI" med en röd triangellogotyp, modell "ET340", lysdiodsbeteckningarna "Power" och "TX" (delvis avskurna), "1000imp/kWh", en blå rand över den övre delen av framsidan, ett genomskinligt optiskt lysdiodsfönster av plast och två RJ45-liknande uttag på framsidan. Övre plintblock med tre skruvplintar numrerade 1, 2, 3 och två små skruvar med gröna ringar märkta N och N. Nedre plintblock med tre skruvplintar numrerade 4, 5, 6 och små nummer 7 till 12 ovanför dem. Sidoetikett med kopplingsschema: L1, L2, L3 med pilar över plintarna 1, 2, 3; I1, I2, I3 och N N; RS485-plintar 7, 8, 9, 10 med märkningarna "T", "B+", "A-", "GND"; TARIFF-plintar 11, 12 med en strömbrytarsymbol; plintar 4, 5, 6 med pilarna L1, L2, L3. En streckkod med lodrät text "2005A", "K312005A" och "2014 K3..." finns på sidan. Bildens nedre tredjedel är tom vit yta.
1 Teknisk dokumentation
Dokument från tillverkaren för Carlo Gavazzi EM300- och ET300-serien (EM330, EM340, ET330, ET340):
- EM300 Series and ET300 Series Communication Protocol – Modbus RTU-parametrar, funktionskoder och registertabeller.
- Communication protocol (Carlo Gavazzi Sweden) – Anvisningar på tillverkarens webbsida, enligt länken i den tidigare versionen av den här guiden.
- EM330 instruction manual – Kopplingsscheman och parametermeny.
- ET340 instruction manual – Kopplingsscheman och parametermeny.
- ET340 datasheet – Specifikationer för ET340.
2 Utrustning som behövs
- Energimätare i serien Carlo Gavazzi EM300 eller ET300 med Modbus RS485-gränssnitt, installerad av en behörig elektriker
- RS485-kabel
- Reduxi Controller
- Dator eller surfplatta med internetanslutning för att konfigurera enheten i Reduxi
3 Anslut och konfigurera mätaren
Anvisningar för att ansluta och konfigurera mätaren finns i dokumenten under punkt 1.
3.1 RS485-anslutning
- RS485-gränssnittet använder ledarna A-, B+, GND och T.
- Avsluta bussen endast på den sista enheten: koppla ihop A- och T på den enheten.
- Använd en signalförstärkare för sträckor över 1000 m.
- Kabel enligt kommunikationsprotokollet: tvinnat par AWG24 plus en tredje ledare för GND.
3.2 Modbus-inställningar på mätaren
Ställ in Modbus-parametrarna i mätarens parametermeny. Värdena i kommunikationsprotokollet Modbus RTU:
| Parameter | Värden |
|---|---|
| Modbus-adress | 1 till 247. Standard: 1
|
| Baudrate | 9.6 (standard), 19.2, 38.4, 57.6 eller 115.2 kbps |
| Paritet | Ingen (standard) eller jämn |
| Stoppbitar | 1 (standard). 2 endast med paritet ingen. |
Du behöver mätarens Modbus-adress i Reduxi Configurator. Normalt används 1.
4 Logga in på Reduxis webbgränssnitt
Du kan öppna Reduxis webbgränssnitt på två sätt:
Textbeskrivning av bilden
Skärmbild av tre skärmar i mobilappen Reduxi sida vid sida, med cyanfärgade rutor och nummermärken 2 till 4. Vänster skärm (instrumentpanel, mörkt tema): menyikon uppe till vänster markerad med en ruta och märke 2; logotypen 'reduxi'; flikarna 'Real time data' (aktiv) och 'Statistics'; pris 5.79 € och temperatur 3.2 °C; energiflödesdiagram med ett hus i mitten (-1.25 kW) och ikoner med värdena 69.0 W, 1.3 kW, 1.1 kW (röd ring), -165.0 W med 97 % (röd ring) och 0.0 W längst ned; flikarna 'Power' och 'Energy'; navigering längst ned: Dashboard, Diagnostics, Device control, Settings. Mellersta skärmen (sidomeny): logotypen 'reduxi', 'Number of locations: 1233', rubriken 'Reduxi device management', posterna '+ Add Reduxi location' och 'Reduxi devices' (markerad med en ruta och märke 3), sedan 'My profile' och 'About app'. Höger skärm (enhetssida): Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar; status 'Connected'; kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'; kortet 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' med knappen 'Activate tunnel connection' (markerad med en ruta och märke 4); kortet 'Unit details' med fältet 'Unit ID'.
Textbeskrivning av bilden
Skärmbild i två delar sida vid sida. Vänster del: skärm i mobilappen Reduxi på mörk bakgrund. Överst: knappen Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar och ett plintblock; status 'Connected' med en Wi-Fi-ikon. Kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'. Kortet 'Connect to configurator' med en nyckelikon: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' och knappen 'Open configurator', markerad med en cyanfärgad ruta och nummermärke 5. Under: kortet 'Unit details' med fältet 'Unit ID' (värdet syns inte). Höger del: Reduxi Configurator öppnad i en webbläsare, markerad med en cyanfärgad ram och nummermärke 6. Överst: bakåtpil, 'Tunnel connection', uppdateringsikon. Sidofält till vänster med ikoner (blixt, chip, blixtsymbol, stapeldiagram, kugghjul). Sidan 'Home' med en grön länkikon. Grön notis: 'New patch available. Click here to apply.' med ett stäng-X. Tid 09:12:56. Energiflödesdiagram med ett hus i mitten (1.700 kW) och ikoner för nät (0.000 kW), sol (1.700 kW), batteri (grönt, 0.000 kW och 0.800 kW), en enhet till vänster (0.900 kW), elfordon och en laddare eller enhet längst ned. Etiketten 'Energy manager' längst ned.
http://reduxi.local. Du hittar styrenhetens IP-adress i routerns enhetslista eller i Reduxi-appen under Reduxi devices.admin · Lösenord: admin (fabriksinställning)Textbeskrivning av bilden
Skärmbild av inloggningssidan till Reduxi Configurator i ett Chrome-fönster. Adressfältet visar 'Not secure' och 'reduxi.local'; adressfältet är markerat med en cyanfärgad ruta och en förstorad kopia av det (cyanfärgad ruta, texten 'Not secure reduxi.local') visas till vänster, förbunden med en cyanfärgad linje. Sidans bakgrund: en ljusgrå linjeteckning av ett hus med solpaneler (gröna), en laddbox, en växelriktare, en bil och en laddare. Uppe till vänster: logotypen 'reduxi configurator'. Inloggningsruta i mitten med rubriken 'Login', en språkväljare (engelsk flagga, 'English'), ett användarnamnsfält och ett lösenordsfält samt en mörk knapp 'Login'.
Textbeskrivning av bilden
Skärmbild av webbgränssnittet i Reduxi Configurator efter inloggning, ljust tema. Uppe till vänster: logotypen 'reduxi configurator'. Rubrikfält: 'Home' till vänster, grön status 'Connected' uppe till höger. Vänster sidofält: utfällt avsnitt 'Devices' med en lista med poster, därefter hopfällda avsnitt 'Manager', 'Configuration' och 'Settings'. Huvudytan: energiflödesdiagram. Hus i mitten med en ring, värde 24.20 kW. Grid-ikon uppe till vänster, 24.20 kW (röd punkt på linjen). Solar-ikon uppe till höger, värde '-'. Ikon till vänster (batteri eller enhet), 6.700 kW (grön punkt på linjen). Ikoner till höger (batterilager och en enhet), värden '-'. EV charger-ikon nere till vänster, 31.00 kW. Ytterligare en enhetsikon nere till höger. Etiketten 'Energy manager' under huset.
5 Lägg till mätaren i Reduxi
Följ dessa steg för att lägga till en ny mätare eller redigera en befintlig.
5.1 Grundinställningar
Logga in i Reduxi Configurator via webbläsaren (se punkt 4) och klicka på Add device.
I det första steget anger du enhetens grundinställningar. Klicka sedan på Next.
5.2 Kommunikationsinställningar
Välj kommunikationskanal. Ange sedan enhetskonfigurationen:
| Parameter | Värde |
|---|---|
| Modbus unit ID | Normalt 1
|
Ange och välj sedan de avancerade inställningarna. Seriella parametrar, om de efterfrågas, måste stämma med mätarens inställningar (se punkt 3).
5.3 Testa kommunikationen
Klicka på Test communication längst ned i guiden. Den läser av Carlo Gavazzi-mätaren en gång och sparar ingenting. Om testet lyckas klickar du på Done: enheten skapas först när du klickar på Done.
Textbeskrivning av bilden
Skärmbild av knappfältet längst ned på en sida i Reduxi Configurator. Vänster: knappen 'Back'. Höger: knappen 'Test communication' (markerad med en cyanfärgad ruta) och den mörka knappen 'Done'.
Textbeskrivning av bilden
Skärmbild av sidan 'Communication channel and device configuration' i Reduxi Configurator. Connection *: TCP/IP (rullgardinslista). IP *: 192.168.50.243, med knappen 'Scan for IP'. Port *: 502, med knappen 'Test port'. Modbus unit ID *: 1. Knappar längst ned: Back (vänster), Test communication och Done (höger). Knappen Done är markerad med en cyanfärgad ruta.
6 Kontrollera avläsningarna
6.1 Senaste mätvärden
När kommunikationen är upprättad kontrollerar du värdena under Devices i Reduxi Configurator. Reduxi läser bara av mätaren.
✓ Sammanfattning
Förberedelser (punkt 1–2): Läs Carlo Gavazzis dokument och förbered utrustningen.
Carlo Gavazzi-mätare (punkt 3): Anslut mätaren via RS485. Ställ in Modbus-parametrarna och anteckna Modbus-adressen.
Lägg till i Reduxi (punkt 4–5): Logga in i Reduxi Configurator, lägg till mätaren med dess Modbus-enhets-ID och testa kommunikationen.
Driftsättning (punkt 6): Kontrollera mätvärdena. Reduxi läser av mätaren.
→ Vanliga problem
| Problem | Lösning |
|---|---|
| Kommunikationstestet misslyckas | Kontrollera att Modbus-enhets-ID:t i Reduxi är detsamma som mätarens Modbus-adress (1 till 247, standard 1). Kontrollera att de seriella parametrarna stämmer. |
| Mätaren svarar inte på RS485-bussen | Kontrollera RS485-ledarna A-, B+ och GND. Avsluta den sista enheten på bussen: koppla ihop A- och T. |
| Open configurator öppnas inte eller förblir tom | Tunneln är inte aktiv ännu. Vänta cirka 30 sekunder och kontrollera att styrenheten är online. |
Inloggning med admin avvisas |
Lösenordet ändrades vid installationen. Fråga installatören. Lösenordet till Reduxi-kontot fungerar inte här. |
reduxi.local laddas inte |
Din enhet är inte i samma nätverk som styrenheten. Använd IP-adressen eller tunnelanslutningen. |
| Kommunikationstestet misslyckas, enheten visas som offline | Kontrollera att enheten går att nå, IP-adress / port / unit ID och att protokollet är aktiverat på enheten. |
