Så ansluter du energimätare i serien GARO GNM3D/T till Reduxi Controller
Lägg till din energimätare GARO GNM3D eller GNM3T i Reduxi Controller via Modbus RS485.

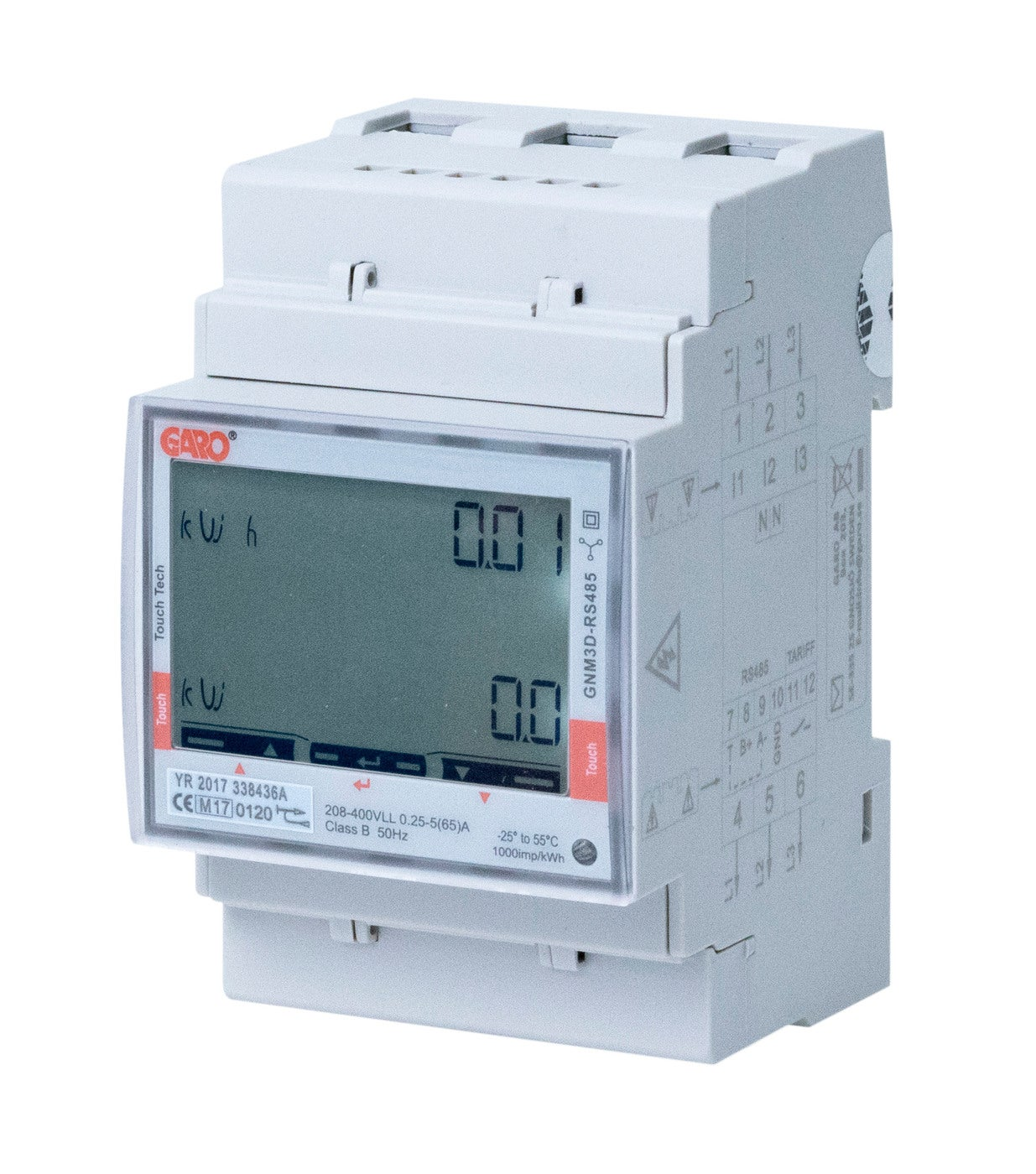

Textbeskrivning av bilden
Produktfoto av en ljusgrå trefasig energimätare för DIN-skena mot vit bakgrund. På framsidan: röd "GARO"-logotyp uppe till vänster, lodrät text "GNM3D-RS485" till höger, LCD med enheten "kWh" (översta raden, värde 0.01) och "kW" (andra raden, värde 0.0), röda "Touch"-ytor vid vänster och höger kant, tre pekknappar under displayen med pilsymboler (upp, enter, ned). Etikettremsa: "YR 2017 338436A", "CE M17 0120", "208-400VL-L 0.25-5(65)A, Class B 50Hz", "-25 C to 55 C", "1000imp/kWh" och en liten lysdiod nere till höger. Sidoetikett med plintnummer 1 till 3, 11 till 13, N, 4 till 6, 7 till 12 och en kopplingssymbol. Skruvplintar upptill och nedtill.
1 Teknisk dokumentation
Anvisningar för att ansluta och konfigurera mätaren finns på tillverkarens webbsida.
- GARO: GNM3D search – Länk från den ursprungliga artikeln.
- GARO: Disc.ENERGYMETER 3P MODBUS RS485 (GNM3D) – Produktsida för den trefasiga direktmätaren med Modbus RS485.
- GARO: GNM3D-RS485 manual (EN) – Manual med RS485-anslutningen och mätarens kommunikationsinställningar.
- GARO: GNM3T-LP RS485 N manual (EN) – Manual för den CT-anslutna varianten GNM3T.
- GARO: GNM3D and GNM3T Modbus protocol (EN) – Registertabeller för Modbus RTU och seriella inställningar.
2 Utrustning som behövs
- Reduxi Controller
- Energimätare GARO GNM3D eller GNM3T med RS485-gränssnitt (Modbus)
- RS485-kabel mellan mätaren och Reduxi Controller
- Dator eller surfplatta med internetanslutning för att konfigurera enheten i Reduxi
3 Mätarens kommunikationsinställningar
3.1 Standardinställningar
Mätaren kommunicerar över RS485 med Modbus RTU. Tillverkarens protokolldokument anger följande standardinställningar:
| Parameter | Standardvärde |
|---|---|
| Protokoll | Modbus RTU över RS485 |
| Modbus-adress |
1 (område 1 till 247) |
| Baudrate |
9.6 kbps |
| Paritet | None |
| Stoppbitar | 1 |
3.2 Ställ in Modbus-adressen på mätaren
Använd den här proceduren bara om adress, överföringshastighet eller paritet på mätaren skiljer sig från de värden du behöver. Stegen följer manualen för GNM3D-RS485 och använder pekytorna på mätarens framsida:
9.6. Tryck på vänster tills PArIty visas och välj no. Bekräfta stoppbiten 1.4 Logga in på Reduxis webbgränssnitt
Du kan öppna Reduxis webbgränssnitt på två sätt:
Textbeskrivning av bilden
Skärmbild av tre skärmar i mobilappen Reduxi sida vid sida, med cyanfärgade rutor och nummermärken 2 till 4. Vänster skärm (instrumentpanel, mörkt tema): menyikon uppe till vänster markerad med en ruta och märke 2; logotypen 'reduxi'; flikarna 'Real time data' (aktiv) och 'Statistics'; pris 5.79 € och temperatur 3.2 °C; energiflödesdiagram med ett hus i mitten (-1.25 kW) och ikoner med värdena 69.0 W, 1.3 kW, 1.1 kW (röd ring), -165.0 W med 97 % (röd ring) och 0.0 W längst ned; flikarna 'Power' och 'Energy'; navigering längst ned: Dashboard, Diagnostics, Device control, Settings. Mellersta skärmen (sidomeny): logotypen 'reduxi', 'Number of locations: 1233', rubriken 'Reduxi device management', posterna '+ Add Reduxi location' och 'Reduxi devices' (markerad med en ruta och märke 3), sedan 'My profile' och 'About app'. Höger skärm (enhetssida): Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar; status 'Connected'; kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'; kortet 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' med knappen 'Activate tunnel connection' (markerad med en ruta och märke 4); kortet 'Unit details' med fältet 'Unit ID'.
Textbeskrivning av bilden
Skärmbild i två delar sida vid sida. Vänster del: skärm i mobilappen Reduxi på mörk bakgrund. Överst: knappen Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar och ett plintblock; status 'Connected' med en Wi-Fi-ikon. Kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'. Kortet 'Connect to configurator' med en nyckelikon: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' och knappen 'Open configurator', markerad med en cyanfärgad ruta och nummermärke 5. Under: kortet 'Unit details' med fältet 'Unit ID' (värdet syns inte). Höger del: Reduxi Configurator öppnad i en webbläsare, markerad med en cyanfärgad ram och nummermärke 6. Överst: bakåtpil, 'Tunnel connection', uppdateringsikon. Sidofält till vänster med ikoner (blixt, chip, blixtsymbol, stapeldiagram, kugghjul). Sidan 'Home' med en grön länkikon. Grön notis: 'New patch available. Click here to apply.' med ett stäng-X. Tid 09:12:56. Energiflödesdiagram med ett hus i mitten (1.700 kW) och ikoner för nät (0.000 kW), sol (1.700 kW), batteri (grönt, 0.000 kW och 0.800 kW), en enhet till vänster (0.900 kW), elfordon och en laddare eller enhet längst ned. Etiketten 'Energy manager' längst ned.
http://reduxi.local. Du hittar styrenhetens IP-adress i routerns enhetslista eller i Reduxi-appen under Reduxi devices.admin · Lösenord: admin (fabriksinställning)Textbeskrivning av bilden
Skärmbild av inloggningssidan till Reduxi Configurator i ett Chrome-fönster. Adressfältet visar 'Not secure' och 'reduxi.local'; adressfältet är markerat med en cyanfärgad ruta och en förstorad kopia av det (cyanfärgad ruta, texten 'Not secure reduxi.local') visas till vänster, förbunden med en cyanfärgad linje. Sidans bakgrund: en ljusgrå linjeteckning av ett hus med solpaneler (gröna), en laddbox, en växelriktare, en bil och en laddare. Uppe till vänster: logotypen 'reduxi configurator'. Inloggningsruta i mitten med rubriken 'Login', en språkväljare (engelsk flagga, 'English'), ett användarnamnsfält och ett lösenordsfält samt en mörk knapp 'Login'.
Textbeskrivning av bilden
Skärmbild av webbgränssnittet i Reduxi Configurator efter inloggning, ljust tema. Uppe till vänster: logotypen 'reduxi configurator'. Rubrikfält: 'Home' till vänster, grön status 'Connected' uppe till höger. Vänster sidofält: utfällt avsnitt 'Devices' med en lista med poster, därefter hopfällda avsnitt 'Manager', 'Configuration' och 'Settings'. Huvudytan: energiflödesdiagram. Hus i mitten med en ring, värde 24.20 kW. Grid-ikon uppe till vänster, 24.20 kW (röd punkt på linjen). Solar-ikon uppe till höger, värde '-'. Ikon till vänster (batteri eller enhet), 6.700 kW (grön punkt på linjen). Ikoner till höger (batterilager och en enhet), värden '-'. EV charger-ikon nere till vänster, 31.00 kW. Ytterligare en enhetsikon nere till höger. Etiketten 'Energy manager' under huset.
5 Lägg till energimätaren i Reduxi
Följ dessa steg för att lägga till en ny energimätare eller redigera en befintlig.
5.1 Grundinställningar
Logga in lokalt i Reduxi Configurator på controllern (se punkt 4) och klicka på + Add device. Ange sedan grundinställningarna.
5.2 Kommunikationsinställningar
Välj kommunikationskanal. Ange sedan enhetskonfigurationen.
| Parameter | Värde |
|---|---|
| Modbus unit ID | Normalt används 1. Värdet måste stämma med adressen som är inställd på mätaren (punkt 3). |
5.3 Avancerade inställningar
Ange och välj de avancerade inställningarna.
5.4 Testa kommunikationen
Klicka på Test communication längst ned i guiden. Den läser av energimätaren en gång och sparar ingenting. Om testet lyckas klickar du på Done: enheten skapas först när du klickar på Done.
Textbeskrivning av bilden
Skärmbild av knappfältet längst ned på en sida i Reduxi Configurator. Vänster: knappen 'Back'. Höger: knappen 'Test communication' (markerad med en cyanfärgad ruta) och den mörka knappen 'Done'.
Textbeskrivning av bilden
Skärmbild av sidan 'Communication channel and device configuration' i Reduxi Configurator. Connection *: TCP/IP (rullgardinslista). IP *: 192.168.50.243, med knappen 'Scan for IP'. Port *: 502, med knappen 'Test port'. Modbus unit ID *: 1. Knappar längst ned: Back (vänster), Test communication och Done (höger). Knappen Done är markerad med en cyanfärgad ruta.
6 Kontrollera avläsningarna
6.1 Senaste mätvärden
När kommunikationen är upprättad kontrollerar du energimätarens värden under Devices i Reduxi Configurator som ett extra test.
✓ Sammanfattning
Förberedelser (punkt 1–2): Öppna tillverkarens dokument och ha Reduxi Controller, RS485-kabeln och en bärbar dator till hands.
Energimätare (punkt 3): Kontrollera Modbus-adress, överföringshastighet och paritet på mätaren.
Lägg till i Reduxi (punkt 4–5): Logga in i Reduxi Configurator, lägg till enheten och kör Test communication.
Driftsättning (punkt 6): Kontrollera mätarens mätvärden under Devices.
→ Vanliga problem
| Problem | Lösning |
|---|---|
| Kommunikationstestet misslyckas | Kontrollera att Modbus-enhets-ID, överföringshastighet och paritet i Reduxi stämmer med mätarens inställningar (punkt 3 och 5.2). Kontrollera RS485-kopplingen. |
| Open configurator öppnas inte eller förblir tom | Tunneln är inte aktiv ännu. Vänta cirka 30 sekunder och kontrollera att styrenheten är online. |
Inloggning med admin avvisas |
Lösenordet ändrades vid installationen. Fråga installatören. Lösenordet till Reduxi-kontot fungerar inte här. |
reduxi.local laddas inte |
Din enhet är inte i samma nätverk som styrenheten. Använd IP-adressen eller tunnelanslutningen. |
| Kommunikationstestet misslyckas, enheten visas som offline | Kontrollera att enheten går att nå, IP-adress / port / unit ID och att protokollet är aktiverat på enheten. |
