Så ansluter du energimätaren Socomec Diris A till Reduxi Controller
Anslut din energimätare Socomec DIRIS A till Reduxi Controller via Modbus.

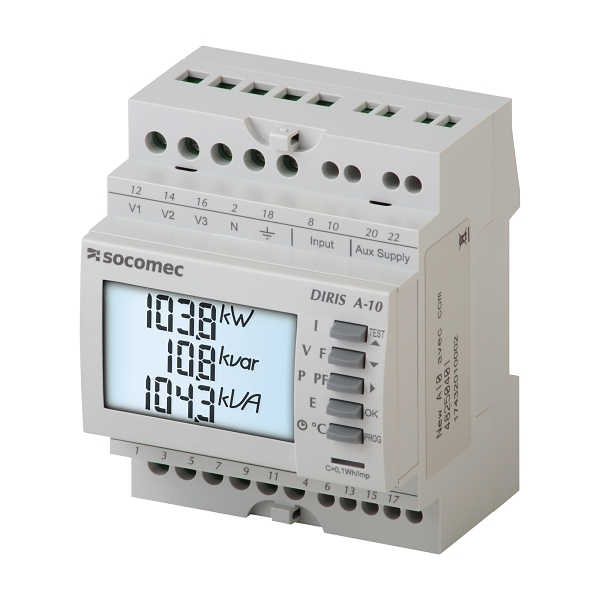

Textbeskrivning av bilden
Produktfoto av en ljusgrå multifunktionsmätare för DIN-skena på vit bakgrund, sedd uppifrån och framifrån. Framsidan: 'socomec'-logotyp, 'DIRIS A-10', LCD som visar tre rader: 103.8 kW, 10.8 kvar, 104.3 kVA (siffrorna läses ungefär som 103.8, 10.8 och 104.3). Fem grå knappar till höger med etiketter (I, V F, P PF, E, klock- och grad C-symboler) och små funktioner TEST, OK, PROG med pilsymboler. Övre plintraden märkt V1 12, V2 14, V3 16, N 2, jordsymbol 18, 'Input' 8 och 10, 'Aux Supply' 20 och 22. Nedre plintar numrerade 1, 3, 5, 7, 9, 11, 4, 6, 13, 15, 17. En sidoetikett med liten text.
1 Teknisk dokumentation
Anvisningar för att ansluta och konfigurera enheten finns på tillverkarens webbsida.
- Socomec resources – Tillverkarens webbsida med dokument
- DIRIS A-10: product page – Produktdata och dokumentlista
- DIRIS A-10, A-20, A-30, A-41: quick start guide (PDF) – Flerspråkig snabbstartsguide
- DIRIS A-10: Modbus communication table – Registertabeller för mätaren
2 Utrustning som behövs
Du behöver följande komponenter:
- Reduxi Controller
- Mätaren Socomec DIRIS A (A-10 RS485, A-20, A-30, A-40, A-41)
- RS485-kabel mellan mätaren och Reduxi Controller, eller en Ethernet-kabel för DIRIS A-40 Ethernet
- Strömtransformatorer för strömingångarna
- Dator eller surfplatta med internetanslutning för att konfigurera enheten i Reduxi
3 Förbered mätaren Socomec DIRIS A
3.1 Tekniska data (DIRIS A-10 RS485)
3.2 Mätingångar
Spänningsingångarna är märkta V1, V2, V3 och VN. Strömingångarna är märkta I1, I2 och I3, var och en med en anslutning S1 och S2. Anslut mätaren enligt tillverkarens snabbstartsguide (se punkt 1).
3.3 Ställ in Modbus-parametrarna på mätaren
Kommunikationsparametrarna ställs in i mätarens konfigurationsmeny. Menyposterna är CON Adr (Modbus-adress), CON bdS (baudhastighet), CON PAr (paritet) och CON St0P (stoppbit). Använd samma värden i Reduxi Configurator (se punkt 5).
4 Logga in på Reduxis webbgränssnitt
Du kan öppna Reduxis webbgränssnitt på två sätt:
Textbeskrivning av bilden
Skärmbild av tre skärmar i mobilappen Reduxi sida vid sida, med cyanfärgade rutor och nummermärken 2 till 4. Vänster skärm (instrumentpanel, mörkt tema): menyikon uppe till vänster markerad med en ruta och märke 2; logotypen 'reduxi'; flikarna 'Real time data' (aktiv) och 'Statistics'; pris 5.79 € och temperatur 3.2 °C; energiflödesdiagram med ett hus i mitten (-1.25 kW) och ikoner med värdena 69.0 W, 1.3 kW, 1.1 kW (röd ring), -165.0 W med 97 % (röd ring) och 0.0 W längst ned; flikarna 'Power' och 'Energy'; navigering längst ned: Dashboard, Diagnostics, Device control, Settings. Mellersta skärmen (sidomeny): logotypen 'reduxi', 'Number of locations: 1233', rubriken 'Reduxi device management', posterna '+ Add Reduxi location' och 'Reduxi devices' (markerad med en ruta och märke 3), sedan 'My profile' och 'About app'. Höger skärm (enhetssida): Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar; status 'Connected'; kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'; kortet 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' med knappen 'Activate tunnel connection' (markerad med en ruta och märke 4); kortet 'Unit details' med fältet 'Unit ID'.
Textbeskrivning av bilden
Skärmbild i två delar sida vid sida. Vänster del: skärm i mobilappen Reduxi på mörk bakgrund. Överst: knappen Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar och ett plintblock; status 'Connected' med en Wi-Fi-ikon. Kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'. Kortet 'Connect to configurator' med en nyckelikon: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' och knappen 'Open configurator', markerad med en cyanfärgad ruta och nummermärke 5. Under: kortet 'Unit details' med fältet 'Unit ID' (värdet syns inte). Höger del: Reduxi Configurator öppnad i en webbläsare, markerad med en cyanfärgad ram och nummermärke 6. Överst: bakåtpil, 'Tunnel connection', uppdateringsikon. Sidofält till vänster med ikoner (blixt, chip, blixtsymbol, stapeldiagram, kugghjul). Sidan 'Home' med en grön länkikon. Grön notis: 'New patch available. Click here to apply.' med ett stäng-X. Tid 09:12:56. Energiflödesdiagram med ett hus i mitten (1.700 kW) och ikoner för nät (0.000 kW), sol (1.700 kW), batteri (grönt, 0.000 kW och 0.800 kW), en enhet till vänster (0.900 kW), elfordon och en laddare eller enhet längst ned. Etiketten 'Energy manager' längst ned.
http://reduxi.local. Du hittar styrenhetens IP-adress i routerns enhetslista eller i Reduxi-appen under Reduxi devices.admin · Lösenord: admin (fabriksinställning)Textbeskrivning av bilden
Skärmbild av inloggningssidan till Reduxi Configurator i ett Chrome-fönster. Adressfältet visar 'Not secure' och 'reduxi.local'; adressfältet är markerat med en cyanfärgad ruta och en förstorad kopia av det (cyanfärgad ruta, texten 'Not secure reduxi.local') visas till vänster, förbunden med en cyanfärgad linje. Sidans bakgrund: en ljusgrå linjeteckning av ett hus med solpaneler (gröna), en laddbox, en växelriktare, en bil och en laddare. Uppe till vänster: logotypen 'reduxi configurator'. Inloggningsruta i mitten med rubriken 'Login', en språkväljare (engelsk flagga, 'English'), ett användarnamnsfält och ett lösenordsfält samt en mörk knapp 'Login'.
Textbeskrivning av bilden
Skärmbild av webbgränssnittet i Reduxi Configurator efter inloggning, ljust tema. Uppe till vänster: logotypen 'reduxi configurator'. Rubrikfält: 'Home' till vänster, grön status 'Connected' uppe till höger. Vänster sidofält: utfällt avsnitt 'Devices' med en lista med poster, därefter hopfällda avsnitt 'Manager', 'Configuration' och 'Settings'. Huvudytan: energiflödesdiagram. Hus i mitten med en ring, värde 24.20 kW. Grid-ikon uppe till vänster, 24.20 kW (röd punkt på linjen). Solar-ikon uppe till höger, värde '-'. Ikon till vänster (batteri eller enhet), 6.700 kW (grön punkt på linjen). Ikoner till höger (batterilager och en enhet), värden '-'. EV charger-ikon nere till vänster, 31.00 kW. Ytterligare en enhetsikon nere till höger. Etiketten 'Energy manager' under huset.
5 Lägg till Socomec DIRIS A i Reduxi
Följ dessa steg för att lägga till en ny Socomec DIRIS A eller redigera en befintlig.
5.1 Grundinställningar
Logga in lokalt i Reduxi Configurator på controllern (se punkt 4) och tryck på knappen Add device. I det första steget anger du enhetens grundinställningar: välj energimätare och Socomec Diris A och ange ett valfritt namn. Tryck sedan på Next.
5.2 Kommunikationsinställningar
Välj kommunikationskanal. Ange enhetskonfigurationen:
| Parameter | Värde |
|---|---|
| Anslutning | RS485 (Modbus). TCP/IP (Modbus) för DIRIS A-40 Ethernet. |
| Modbus unit ID | Normalt används 1. |
Ange och välj sedan de avancerade inställningarna.
5.3 Testa kommunikationen
Klicka på Test communication längst ned i guiden. Testet läser av Socomec DIRIS A en gång och sparar ingenting. Om testet lyckas klickar du på Done: det är först Done som skapar enheten.
Textbeskrivning av bilden
Skärmbild av knappfältet längst ned på en sida i Reduxi Configurator. Vänster: knappen 'Back'. Höger: knappen 'Test communication' (markerad med en cyanfärgad ruta) och den mörka knappen 'Done'.
Textbeskrivning av bilden
Skärmbild av sidan 'Communication channel and device configuration' i Reduxi Configurator. Connection *: TCP/IP (rullgardinslista). IP *: 192.168.50.243, med knappen 'Scan for IP'. Port *: 502, med knappen 'Test port'. Modbus unit ID *: 1. Knappar längst ned: Back (vänster), Test communication och Done (höger). Knappen Done är markerad med en cyanfärgad ruta.
6 Kontrollera avläsningarna
6.1 Senaste mätvärden
När kommunikationen är upprättad kontrollerar du värdena under Devices – Socomec Diris A i Reduxi Configurator som ett extra test.
✓ Sammanfattning
Förberedelser (punkt 1–2): Öppna Socomecs dokumentation och förbered utrustningen.
Socomec DIRIS A (punkt 3): Anslut mätaren och ställ in dess Modbus-parametrar.
Lägg till i Reduxi (punkt 4–5): Logga in i Reduxi Configurator, lägg till enheten med Modbus unit ID och testa kommunikationen.
Driftsättning (punkt 6): Kontrollera de senaste mätvärdena under Devices.
→ Vanliga problem
| Problem | Lösning |
|---|---|
| Kommunikationstestet misslyckas | Kontrollera att Modbus-enhets-ID:t i Reduxi Configurator stämmer med adressen som är inställd på mätaren. Normalt används 1. Kontrollera att seriella parametrar är identiska på mätaren och styrenheten. |
| Open configurator öppnas inte eller förblir tom | Tunneln är inte aktiv ännu. Vänta cirka 30 sekunder och kontrollera att styrenheten är online. |
Inloggning med admin avvisas |
Lösenordet ändrades vid installationen. Fråga installatören. Lösenordet till Reduxi-kontot fungerar inte här. |
reduxi.local laddas inte |
Din enhet är inte i samma nätverk som styrenheten. Använd IP-adressen eller tunnelanslutningen. |
| Kommunikationstestet misslyckas, enheten visas som offline | Kontrollera att enheten går att nå, IP-adress / port / unit ID och att protokollet är aktiverat på enheten. |
