Så ansluter du värmepumpen Bosch Compress 6000AW till Reduxi Controller
Lägg till din värmepump Bosch Compress 6000 AW i Reduxi Controller.
Textbeskrivning av bilden

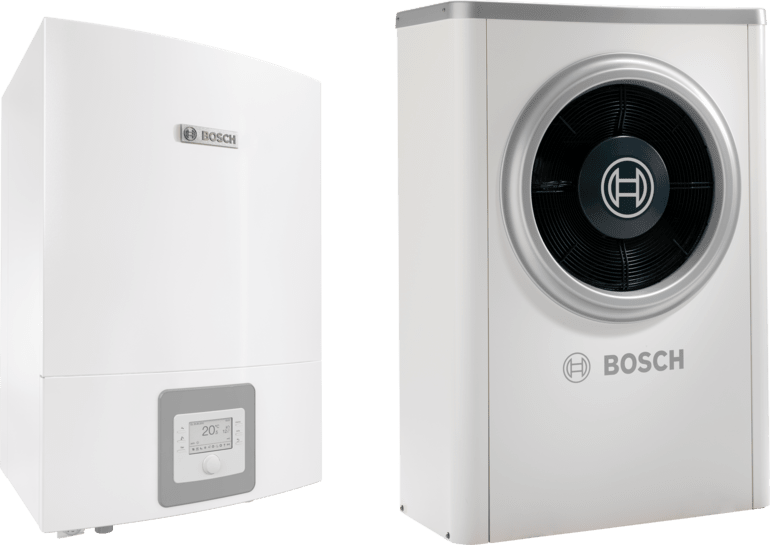

Foto av två vita Bosch-värmepumpsenheter på vit bakgrund. Till vänster: en väggmonterad inomhusenhet med en BOSCH-logotyp nära toppen och en liten grå manöverpanel med en display nära botten. Till höger: en utomhusenhet med ett stort runt fläktgaller med ett Bosch-emblem i mitten och texten BOSCH på den nedre frontpanelen.
1 Teknisk dokumentation
Anvisningar för hur du ansluter och konfigurerar värmepumpen finns på tillverkarens webbsida. Katalogen listar de fem modellerna och värmeeffekten för var och en.
- Worcester Bosch literature search: Compress 6000 AW – Anvisningar för hur du ansluter och konfigurerar enheten (tillverkarens webbsida)
- Bosch Compress 6000 AW product page – Produktsida från Bosch Home Comfort (bulgariska)
- Catalogue Compress 6000 AW – Katalog med modellerna AW 5, 7, 9, 13 och 17, PDF (svenska)
2 Utrustning som behövs
Du behöver de här komponenterna:
- Reduxi Controller
- Dator eller surfplatta med internetanslutning för att konfigurera enheten i Reduxi
3 Anslut och konfigurera värmepumpen
Anslut och konfigurera Bosch Compress 6000 AW enligt beskrivningen på tillverkarens webbsida. Se punkt 1.
4 Logga in på Reduxis webbgränssnitt
Du kan öppna Reduxis webbgränssnitt på två sätt:
Textbeskrivning av bilden
Skärmbild av tre skärmar i mobilappen Reduxi sida vid sida, med cyanfärgade rutor och nummermärken 2 till 4. Vänster skärm (instrumentpanel, mörkt tema): menyikon uppe till vänster markerad med en ruta och märke 2; logotypen 'reduxi'; flikarna 'Real time data' (aktiv) och 'Statistics'; pris 5.79 € och temperatur 3.2 °C; energiflödesdiagram med ett hus i mitten (-1.25 kW) och ikoner med värdena 69.0 W, 1.3 kW, 1.1 kW (röd ring), -165.0 W med 97 % (röd ring) och 0.0 W längst ned; flikarna 'Power' och 'Energy'; navigering längst ned: Dashboard, Diagnostics, Device control, Settings. Mellersta skärmen (sidomeny): logotypen 'reduxi', 'Number of locations: 1233', rubriken 'Reduxi device management', posterna '+ Add Reduxi location' och 'Reduxi devices' (markerad med en ruta och märke 3), sedan 'My profile' och 'About app'. Höger skärm (enhetssida): Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar; status 'Connected'; kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'; kortet 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' med knappen 'Activate tunnel connection' (markerad med en ruta och märke 4); kortet 'Unit details' med fältet 'Unit ID'.
Textbeskrivning av bilden
Skärmbild i två delar sida vid sida. Vänster del: skärm i mobilappen Reduxi på mörk bakgrund. Överst: knappen Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar och ett plintblock; status 'Connected' med en Wi-Fi-ikon. Kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'. Kortet 'Connect to configurator' med en nyckelikon: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' och knappen 'Open configurator', markerad med en cyanfärgad ruta och nummermärke 5. Under: kortet 'Unit details' med fältet 'Unit ID' (värdet syns inte). Höger del: Reduxi Configurator öppnad i en webbläsare, markerad med en cyanfärgad ram och nummermärke 6. Överst: bakåtpil, 'Tunnel connection', uppdateringsikon. Sidofält till vänster med ikoner (blixt, chip, blixtsymbol, stapeldiagram, kugghjul). Sidan 'Home' med en grön länkikon. Grön notis: 'New patch available. Click here to apply.' med ett stäng-X. Tid 09:12:56. Energiflödesdiagram med ett hus i mitten (1.700 kW) och ikoner för nät (0.000 kW), sol (1.700 kW), batteri (grönt, 0.000 kW och 0.800 kW), en enhet till vänster (0.900 kW), elfordon och en laddare eller enhet längst ned. Etiketten 'Energy manager' längst ned.
http://reduxi.local. Du hittar styrenhetens IP-adress i routerns enhetslista eller i Reduxi-appen under Reduxi devices.admin · Lösenord: admin (fabriksinställning)Textbeskrivning av bilden
Skärmbild av inloggningssidan till Reduxi Configurator i ett Chrome-fönster. Adressfältet visar 'Not secure' och 'reduxi.local'; adressfältet är markerat med en cyanfärgad ruta och en förstorad kopia av det (cyanfärgad ruta, texten 'Not secure reduxi.local') visas till vänster, förbunden med en cyanfärgad linje. Sidans bakgrund: en ljusgrå linjeteckning av ett hus med solpaneler (gröna), en laddbox, en växelriktare, en bil och en laddare. Uppe till vänster: logotypen 'reduxi configurator'. Inloggningsruta i mitten med rubriken 'Login', en språkväljare (engelsk flagga, 'English'), ett användarnamnsfält och ett lösenordsfält samt en mörk knapp 'Login'.
Textbeskrivning av bilden
Skärmbild av webbgränssnittet i Reduxi Configurator efter inloggning, ljust tema. Uppe till vänster: logotypen 'reduxi configurator'. Rubrikfält: 'Home' till vänster, grön status 'Connected' uppe till höger. Vänster sidofält: utfällt avsnitt 'Devices' med en lista med poster, därefter hopfällda avsnitt 'Manager', 'Configuration' och 'Settings'. Huvudytan: energiflödesdiagram. Hus i mitten med en ring, värde 24.20 kW. Grid-ikon uppe till vänster, 24.20 kW (röd punkt på linjen). Solar-ikon uppe till höger, värde '-'. Ikon till vänster (batteri eller enhet), 6.700 kW (grön punkt på linjen). Ikoner till höger (batterilager och en enhet), värden '-'. EV charger-ikon nere till vänster, 31.00 kW. Ytterligare en enhetsikon nere till höger. Etiketten 'Energy manager' under huset.
5 Lägg till värmepumpen i Reduxi
Följ de här stegen för att lägga till en ny värmepump eller redigera en befintlig.
5.1 Grundinställningar
Logga in lokalt i Reduxi Configurator på controllern (se punkt 4) och klicka på + Add device.
Ange enhetens grundinställningar: enhetstyp, typ och ett valfritt namn, till exempel Bosch Compress 6000 AW.
5.2 Kommunikationsinställningar
Välj kommunikationskanal och ange enhetskonfigurationen:
| Parameter | Värde |
|---|---|
| Kommunikationskanal | Välj kanalen som värmepumpen är ansluten till |
| Modbus unit ID | Normalt 1
|
5.3 Avancerade inställningar
Ange och välj de avancerade inställningarna.
5.4 Testa kommunikationen
Klicka på Test communication längst ned i guiden. Testet läser av Bosch Compress 6000 AW en gång och sparar ingenting. Om testet lyckas klickar du på Done: det är först Done som skapar enheten.
Textbeskrivning av bilden
Skärmbild av knappfältet längst ned på en sida i Reduxi Configurator. Vänster: knappen 'Back'. Höger: knappen 'Test communication' (markerad med en cyanfärgad ruta) och den mörka knappen 'Done'.
Textbeskrivning av bilden
Skärmbild av sidan 'Communication channel and device configuration' i Reduxi Configurator. Connection *: TCP/IP (rullgardinslista). IP *: 192.168.50.243, med knappen 'Scan for IP'. Port *: 502, med knappen 'Test port'. Modbus unit ID *: 1. Knappar längst ned: Back (vänster), Test communication och Done (höger). Knappen Done är markerad med en cyanfärgad ruta.
6 Kontrollera avläsningarna
6.1 Senaste mätvärden
När kommunikationen är upprättad kontrollerar du värdena under Devices – Bosch Compress 6000 AW i Reduxi Configurator som ett extra test.
6.2 Aktivera styrning via Reduxi
För avancerad styrning kopplar du in enheten i Reduxi-strategin. Under Devices – Bosch Compress 6000 AW i Reduxi Configurator ställer du in control type på AUTO. Först då påverkar strategikommandona enheten.
För maximal flexibilitet och lägre energikostnader med dynamiska priser och dynamiska tariffer definierar du en strategi enligt beskrivningen i Strategier för Reduxi Controller.
✓ Sammanfattning
Förberedelser (punkt 1–2): Öppna Bosch-dokumenten. Förbered controllern och en bärbar dator eller surfplatta.
Bosch Compress 6000 AW (punkt 3): Anslut och konfigurera värmepumpen enligt Boschs beskrivning.
Lägg till i Reduxi (punkt 4–5): Logga in i Reduxis webbgränssnitt. Klicka på + Add device, ange grundinställningarna, kommunikationskanalen, Modbus unit ID och de avancerade inställningarna. Kör Test communication och klicka på Done.
Driftsätt (punkt 6): Kontrollera mätvärdena under Devices och ställ in control type på AUTO.
→ Vanliga problem
| Problem | Lösning |
|---|---|
| Kommunikationstestet misslyckas | Kontrollera Modbus unit ID. Normalt används 1. |
| Open configurator öppnas inte eller förblir tom | Tunneln är inte aktiv ännu. Vänta cirka 30 sekunder och kontrollera att styrenheten är online. |
Inloggning med admin avvisas |
Lösenordet ändrades vid installationen. Fråga installatören. Lösenordet till Reduxi-kontot fungerar inte här. |
reduxi.local laddas inte |
Din enhet är inte i samma nätverk som styrenheten. Använd IP-adressen eller tunnelanslutningen. |
| Kommunikationstestet misslyckas, enheten visas som offline | Kontrollera att enheten går att nå, IP-adress / port / unit ID och att protokollet är aktiverat på enheten. |
