Så konfigurerar du Iskraemeco MT880 i verktyget Iskraemeco SEP2W eller Symbiot

Uppdaterad
⚡ Reduxi Controller · Kunskapsbas

Så konfigurerar du Iskraemeco MT880 i verktyget Iskraemeco SEP2W eller Symbiot

Konfigurera mätaren Iskraemeco MT880 i SEP2W manager eller i verktyget Symbiot för Reduxi Controller.

🔧 Iskraemeco MT880 · Reduxi Controller
🛠 Iskraemeco SEP2W manager eller verktyget Symbiot
📡 Ett telegram (Reduxis standardstruktur)

📄 Ladda ner som PDF

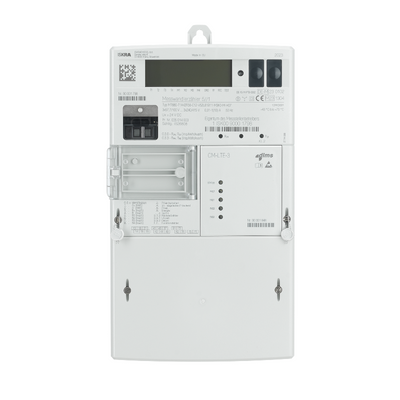

Elmätaren Iskraemeco MT880, framsida
Iskraemeco MT880 (bild: Iskraemeco)
Textbeskrivning av bilden

Foto av en elmätare Iskraemeco MT880 på vit bakgrund, framifrån. Ljusgrått hölje med en upphängningsflik upptill, en LCD-display och en streckkodsetikett i den övre delen, en svart optisk modul eller knappmodul till vänster, ett genomskinligt plintlock på vänster sida, en rad med små indikatorlampor och ett litet blått varumärke till höger.

📋 I den här artikeln
  1. Teknisk dokumentation
  2. Utrustning som behövs
  3. IEC local port setup channel 1
  4. IEC HDLC setup channel 1
  5. General local port readout
  6. Nästa steg: lägg till mätaren i Reduxi
  7. Sammanfattning
  8. Vanliga problem
  9. Relaterade artiklar

1 Teknisk dokumentation

Konfigurera mätaren med grundstrukturen från Reduxi standard telegram structure for Iskraemeco AM550 DLMS push on P1 interface. Använd Iskraemeco SEP2W manager eller verktyget Symbiot. Det behövs bara ett telegram, med de data som definieras i den strukturen.

2 Utrustning som behövs

  • Iskraemeco MT880-mätare
  • Iskraemeco SEP2W manager eller verktyget Symbiot
  • Reduxi Controller
  • Dator eller surfplatta med internetanslutning för att konfigurera enheten i Reduxi

3 IEC local port setup channel 1

Utför följande steg i verktyget Iskraemeco SEP2W manager. Börja med steg 1, IEC local port setup channel 1.

Iskraemeco SEP2 Manager: IEC local port setup channel 1, baud rate 9600, adress 72042282
IEC local port setup channel 1
Textbeskrivning av bilden

Skärmdump av programvaran SEP2 Manager (Iskraemeco), vyn Cosem association för mätaren ISKT880M72042282, sidan IEC local port setup channel 1. Flikar i menyfältet: General, View, MeterView, Database, Tools; knappar i menyfältet Refresh, New Tab, Close Tab, Close All. Vänster ruta listar mätarnummer 72042273 till 72042301 (72042282 vald). Mittenrutans träd: Clock, Common, Communication, med No channel specified, Channel 0, Channel 1 (IEC local port setup channel 1 markerad i blått, IEC HDLC setup channel 1 med en röd fyrkantsmarkering, ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1), Channel 2, Channel 3, Communication variant configuration; därefter Display, GSM, Holidays, I/O configuration, I/O control, Identifiers, Image transfer; Search (1491 items). Höger ruta: IEC local port setup channel 1; Logical name: 0-1:20.0.0*255, Class ID: IEC local port setup (19), Version: 1. Fält (kryssrutor ej ikryssade): Communication mode: 1 - Protocol according to IEC 62056-46 (DLMS UA), Read and write; Default baud rate: 9600, Read and write; Proposed baud rate: 9600, Read and write; Response time: 1 - 200ms, Read and write; Device address: 72042282, Read and write; Settings password: tomt, Write only; Parametrisation password: tomt, Write only; W5 password: tomt, Write only. Flikrad längst ned: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktiv).

4 IEC HDLC setup channel 1

Steg 2: ställ in IEC HDLC channel 1.

Iskraemeco SEP2 Manager: IEC HDLC setup channel 1, hastighet 9600, enhetsadress 41
IEC HDLC local port setup channel 1
Textbeskrivning av bilden

Skärmdump av programvaran SEP2 Manager (Iskraemeco) som visar sidan IEC HDLC setup channel 1 i vyn Cosem association. Vänster ruta MeterView: lista med mätarnummer 90807030 till 91404225 (samma lista som i den andra skärmdumpen av SEP2 Manager; sista posten 91404225 är vald). Mittenrutan: mätaren ISKT880M91404225 med ett träd: Actual values, Alarms, Billing, Clock, Common, Communication (No channel specified, Channel 0, Channel 1, Channel 2, Channel 3, Communication variant configuration), Display (Sequences: General local port readout, General display readout). Under Channel 1: IEC local port setup channel 1, IEC HDLC setup channel 1 (ikryssad och markerad i blått), ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1. Search (1572 items) längst ned. Höger ruta, titel: IEC HDLC setup channel 1. Logical name: 0-1:22.0.0*255, Class ID: IEC HDLC setup class (23), Version: 1. Fält, alla ikryssade, åtkomst Read and write: Communication speed: 9600; Window size transmit: 1; Window size receive: 1; Max info field length transmit: 154; Max info field length receive: 154; Inter octet time out: 50; Inactivity time out: 120; Device address: 41.

Iskraemeco SEP2 Manager: IEC local port setup channel 1, baud rate 9600, adress 91404225
IEC local port setup channel 1 (andra delen)
Textbeskrivning av bilden

Skärmdump av programvaran SEP2 Manager (Iskraemeco) som visar sidan IEC local port setup channel 1 i vyn Cosem association. Vänster ruta MeterView: lista med mätarnummer 90807030, 90807452, 90807459, 90807554, 90807677, 90807680, 90807685, 90807686, 90807687, 90807692, 90807717, 90807798, 90807864, 90807868, 90807875, 90808004, 90808005, 90808008, 90808149, 90808178, 91404137, 91404153, 91404184, 91404188, 91404194, 91404200, 91404201, 91404210, 91404225 (den sista är den valda mätaren). Mittenrutan: mätaren ISKT880M91404225 med ett träd: Actual values, Alarms, Billing, Clock, Common, Communication (No channel specified, Channel 0, Channel 1, Channel 2, Channel 3, Communication variant configuration), Display (Sequences: General local port readout, General display readout). Under Channel 1 finns posterna IEC local port setup channel 1 (ikryssad och markerad i blått), IEC HDLC setup channel 1, ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1. Search (1572 items) längst ned. Höger ruta, titel: IEC local port setup channel 1. Logical name: 0-1:20.0.0*255, Class ID: IEC local port setup (19), Version: 1. Fält, alla ikryssade: Communication mode: 1 - Protocol according to IEC 62056-46 (DLMS UA), åtkomst Read and write; Default baud rate: 9600, Read and write; Proposed baud rate: 9600, Read and write; Response time: 1 - 200ms, Read and write; Device address: 91404225, Read and write; Settings password: tomt, Write only; Parametrisation password: tomt, Write only; W5 password: tomt, Write only.

5 General local port readout

Steg 3: ställ in general local port readout. Eftersom det finns många rader är skärmdumparna delade i flera delar. Notera radnumret och Logical Name för att ändra rätt inställningar.

Iskraemeco SEP2 Manager: General local port readout, 66 valda poster, rad 1 till 14
General local port readout, del 1
Textbeskrivning av bilden

Skärmdump av programvaran SEP2 Manager (Iskraemeco), vyn Cosem association för mätaren ISKT880M72042282, sidan General local port readout. Vänster ruta listar mätarnummer 72042273 till 72042301 (72042282 vald). Mittenrutans träd: Clock, Common, Communication, Display > Sequences (General local port readout markerad i blått, General display readout, Alternate display readout, Grid display readout), därefter Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Höger ruta: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects ej ikryssad; Access mode: Read and write; Filter tomt; Selected items 66 (1512 / 1512). Tabellkolumner: Logical Name, Item, Class Id, Attribute. Visade rader: 1 0-0:97.97.0 Error register, 1 - Data, 2 - Value (raden markerad); 2 1-0:0.0.0 Electricity ID 1, 1 - Data; 3 1-0:0.9.1 Local time, 1 - Data; 4 1-0:0.9.2 Local date, 1 - Data; 5 1-0:0.4.2 Transformer ratio - current (numerator), 1 - Data; 6 1-0:0.4.5 Transformer ratio - current (denominator), 1 - Data; 7 1-0:0.4.3 Transformer ratio - voltage (numerator), 1 - Data; 8 1-0:0.4.6 Transformer ratio - voltage (denominator), 1 - Data; 9 1-0:1.4.0 Demand register - Active energy import (+A), 5 - Demand register, 2 - Curren(t) (avskuret); 10 1-0:2.4.0 Demand register - Active energy export (-A), 5 - Demand register; 11 1-0:1.6.0 Maximum demand register - Active energy import (+A), 4 - Extended register, 2 - Value; 12 1-0:1.6.1 Maximum demand register - Active energy import (+A) Rate 1, 4 - Extended register; 13 1-0:1.6.2 Maximum demand register - Active energy import (+A) Rate 2, 4 - Extended register; 14 1-0:2.6.0 Maximum demand register - Active energy export (-A), 4 - Extended register. Flikrad längst ned: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktiv, orange).

Iskraemeco SEP2 Manager: General local port readout, 66 valda poster, rad 15 till 28
General local port readout, del 2
Textbeskrivning av bilden

Skärmdump av programvaran SEP2 Manager (Iskraemeco), vyn Cosem association, sidan General local port readout, för mätaren ISKT880M72042282. Vänster ruta listar mätarnummer 72042273 till 72042301 (72042282 vald). Mittenrutans träd: Clock, Common, Communication, Display > Sequences: General local port readout (markerad i blått), General display readout, Alternate display readout, Grid display readout, därefter Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time. Search (1491 items). Höger ruta: Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects ej ikryssad; Access mode: Read and write; Selected items 66, 1512 / 1512. Visade tabellrader (kolumner Logical Name, Item, Class Id, Attribute): 15 1-0:2.6.1 Maximum demand register - Active energy export (-A) Rate 1, 4 - Extended register, 2 - Value; 16 1-0:2.6.2 ... export (-A) Rate 2, 4 - Extended register; 17 1-0:21.6.0 Maximum demand register - Active energy import (+A) L1; 18 1-0:41.6.0 ... import (+A) L2; 19 1-0:61.6.0 ... import (+A) L3; 20 1-0:22.6.0 ... export (-A) L1; 21 1-0:42.6.0 ... export (-A) L2; 22 1-0:62.6.0 ... export (-A) L3 (rad 17 till 22 är 4 - Extended register); 23 1-0:1.7.0 Instantaneous active import power (+A), 3 - Register; 24 1-0:2.7.0 Instantaneous active export power (-A), 3 - Register; 25 1-0:13.7.0 Instantaneous power factor (+A/+VA), 3 - Register; 26 1-0:32.7.0 Instantaneous voltage L1; 27 1-0:52.7.0 Instantaneous voltage L2; 28 1-0:72.7.0 Instantaneous voltage L3 (delvis avskuret). Fönstrets nedre del: flikrad med Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282 och den aktiva fliken Cosem association (orange). Under den en panel Log Viewer med en flik Manager och tomma tabellrubriker Time, Source, Category, User, Description; räknare 1000.

Iskraemeco SEP2 Manager: General local port readout, 66 valda poster, rad 29 till 42
General local port readout, del 3
Textbeskrivning av bilden

Skärmdump av programvaran SEP2 Manager (Iskraemeco), vyn Cosem association för mätaren ISKT880M72042282, sidan General local port readout. Vänster ruta listar mätarnummer 72042273 till 72042301 (72042282 vald). Mittenrutans träd: Clock, Common, Communication, Display > Sequences (General local port readout markerad i blått, General display readout, Alternate display readout, Grid display readout), därefter Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Höger ruta: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects ej ikryssad; Access mode: Read and write; Filter tomt; Selected items 66 (1512 / 1512). Tabellkolumner: Logical Name, Item, Class Id, Attribute. Visade rader, alla med Class Id 3 - Register, Attribute 2 - Value: 29 1-0:31.7.0 Instantaneous current L1; 30 1-0:51.7.0 Instantaneous current L2; 31 1-0:71.7.0 Instantaneous current L3; 32 1-0:14.7.0 Instantaneous net frequency: any phase; 33 1-0:81.7.1 Angle U(L2) - U(L1); 34 1-0:81.7.2 Angle U(L3) - U(L1); 35 1-0:81.7.12 Angle U(L3) - U(L2); 36 1-0:81.7.40 Angle U(L1) - I(L1); 37 1-0:81.7.51 Angle U(L2) - I(L2); 38 1-0:81.7.62 Angle U(L3) - I(L3); 39 1-0:1.8.0 Active energy import (+A); 40 1-0:1.8.1 Active energy import (+A) Rate 1; 41 1-0:1.8.2 Active energy import (+A) Rate 2; 42 1-0:2.8.0 Active energy export (-A). Flikrad längst ned: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktiv, orange).

Iskraemeco SEP2 Manager: General local port readout, 66 valda poster, rad 43 till 56
General local port readout, del 4
Textbeskrivning av bilden

Skärmdump av programvaran SEP2 Manager (Iskraemeco), vyn Cosem association för mätaren ISKT880M72042282, sidan General local port readout. Vänster ruta listar mätarnummer 72042273 till 72042301 (72042282 vald). Mittenrutans träd: Clock, Common, Communication, Display > Sequences (General local port readout markerad i blått, General display readout, Alternate display readout, Grid display readout), därefter Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Höger ruta: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects ej ikryssad; Access mode: Read and write; Filter tomt; Selected items 66 (1512 / 1512). Tabellkolumner: Logical Name, Item, Class Id, Attribute. Visade rader, alla med Class Id 3 - Register, Attribute 2 - Value: 43 1-0:2.8.1 Active energy export (-A) Rate 1; 44 1-0:2.8.2 Active energy export (-A) Rate 2; 45 1-0:3.8.0 Reactive energy import (+R); 46 1-0:3.8.1 Reactive energy import (+R) Rate 1; 47 1-0:3.8.2 Reactive energy import (+R) Rate 2; 48 1-0:4.8.0 Reactive energy export (-R); 49 1-0:4.8.1 Reactive energy export (-R) Rate 1; 50 1-0:4.8.2 Reactive energy export (-R) Rate 2; 51 1-0:16.8.0 Active energy combined (|+A|-|-A|); 52 1-0:16.8.1 Active energy combined (|+A|-|-A|) Rate 1; 53 1-0:16.8.2 Active energy combined (|+A|-|-A|) Rate 2; 54 1-0:21.8.0 Active energy import (+A) L1; 55 1-0:41.8.0 Active energy import (+A) L2; 56 1-0:61.8.0 Active energy import (+A) L3. Flikrad längst ned: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktiv, orange).

Iskraemeco SEP2 Manager: General local port readout, 66 valda poster, rad 54 till 66
General local port readout, del 5
Textbeskrivning av bilden

Skärmdump av programvaran SEP2 Manager (Iskraemeco), vyn Cosem association, sidan General local port readout, för mätaren ISKT880M72042282. Flikar i menyfältet: General, View, MeterView, Database, Tools; General-menyfältet visar Refresh, New Tab, Close Tab, Close All. Vänster ruta listar mätarnummer 72042273 till 72042301 (72042282 är vald). Mittenrutans träd: Clock, Common, Communication, Display > Sequences med General local port readout (markerad i blått, rutan ej ikryssad), General display readout, Alternate display readout, Grid display readout; därunder: Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time. Search (1491 items). Höger ruta, titel General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; rutan Capture objects ej ikryssad; Access mode: Read and write; fältet Filter tomt; Selected items 66 (1512 / 1512 available). Tabellkolumner: Logical Name, Item, Class Id, Attribute. Rader: 54 1-0:21.8.0 Active energy import (+A) L1; 55 1-0:41.8.0 Active energy import (+A) L2; 56 1-0:61.8.0 Active energy import (+A) L3; 57 1-0:22.8.0 Active energy export (-A) L1; 58 1-0:42.8.0 Active energy export (-A) L2; 59 1-0:62.8.0 Active energy export (-A) L3; 60 1-0:31.7.124 Instantaneous current L1 THD; 61 1-0:51.7.124 Instantaneous current L2 THD; 62 1-0:71.7.124 Instantaneous current L3 THD; 63 1-0:32.7.124 Instantaneous voltage L1 THD; 64 1-0:52.7.124 Instantaneous voltage L2 THD; 65 1-0:52.7.124 Instantaneous voltage L2 THD; 66 1-0:72.7.124 Instantaneous voltage L3 THD. Alla rader: Class Id 3 - Register, Attribute 2 - Value.

✓ Sammanfattning

Förberedelser (punkt 1–2): Använd Reduxis standardstruktur för telegram. Förbered mätaren MT880 och SEP2W manager eller verktyget Symbiot.

Mätarinställningar (punkt 3–5): Ställ in IEC local port setup channel 1, IEC HDLC setup channel 1 och general local port readout.

Lägg till i Reduxi (punkt 6): Lägg till mätaren i Reduxi Controller med guiden för MT880.

Driftsätt (punkt 6): Kontrollera mätvärdena i Reduxi Configurator när du har lagt till mätaren.

→ Vanliga problem

Problem Lösning
Ingen data från mätaren Kontrollera telegraminställningarna mot Reduxis standardstruktur för telegram. Notera radnumret och Logical Name när du ändrar avläsningen.
Open configurator öppnas inte eller förblir tom Tunneln är inte aktiv ännu. Vänta cirka 30 sekunder och kontrollera att styrenheten är online.
Inloggning med admin avvisas Lösenordet ändrades vid installationen. Fråga installatören. Lösenordet till Reduxi-kontot fungerar inte här.
reduxi.local laddas inte Din enhet är inte i samma nätverk som styrenheten. Använd IP-adressen eller tunnelanslutningen.
Kommunikationstestet misslyckas, enheten visas som offline Kontrollera att enheten går att nå, IP-adress / port / unit ID och att protokollet är aktiverat på enheten.
