1. Hur man ansluter och konfigurerar
Vänligen hitta instruktioner på tillverkarens webbsida - https://www.worcester-bosch.co.uk/professional/support/literature/search?q=HPC410.
2. Hur konfigurerar man den fysiska anslutningen till värmepumpen via EVU-kontakten för Smart Grid-stöd?

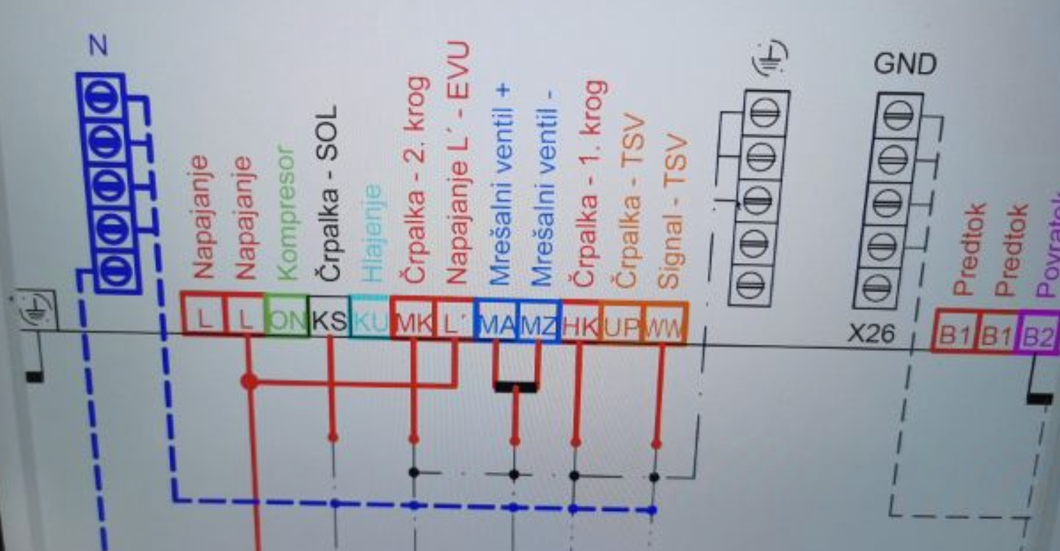

2.1 Sök efter EVU-kontakten i värmepumpen
Ta en titt på exemplet nedan.

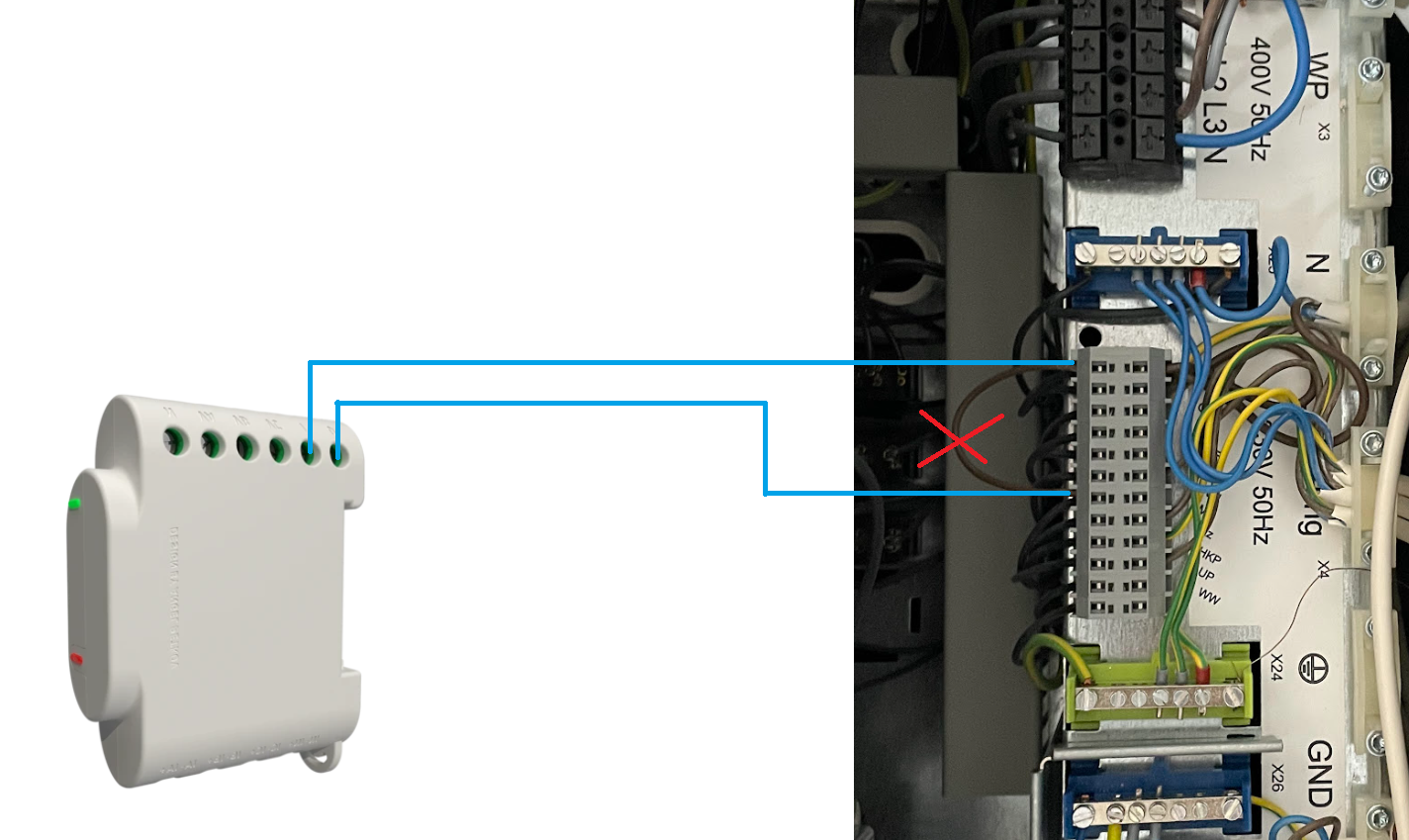

2.2 Anslut EVU-kontakten till Shelly
Ta ledningen från EVU-kontakten och anslut den till Shelly "I" (Input)-kontakten, som kom från "L"-strömförsörjningen på Stiebel Eltron. Från "O"-kontakten (utgång) på Shelly, ta ledningen till "EVU"-kontakten "L" på Stiebel Eltron värmepumpen.
2.3. Konfigurera Shellys användargränssnitt
Tryck nu på knappen på Shelly UI för att slå på eller av I/O-omkopplaren. Kontrollera om EVU är aktiv när den är normalt stängd eller normalt öppen. Stiebel Eltron har som standard ställt in denna kontakt på att alltid vara stängd för att hålla CH i drift. Om den är upplåst aktiveras EVU-kontakten. Så detta betyder att den normalt är stängd och detta måste ställas in i enlighet därmed i Shelly 3EM.
3. Lägg till enheten i Reduxi Configurator
Först kan du logga in på Reduxi Configurator medReduxi Configurator via webbläsaren.
1. Klicka på Lägg till enhet
2. Ange Grundinställningar
3. Välj Kommunikationskanal
4. Ange enhetskonfiguration
5. Gå in och välj Avancerade inställningar
4. Konfigurera rätt strategi i Reduxi Configurator
Lägg till strategin i Reduxi Controller (PÅ/AV-strategi), och definiera när denna kontakt ska vara "öppen". Du kan bestämma att den kommer att vara öppen när den når gränsen på rutnätsmätaren.
