1. Hur ställer man in M-Bus-gränssnittet på Landis+Gyr E450-mätaren?
För att konfigurera energimätaren, följ Hur du konfigurerar Landis+Gyr E350 ali E450 i MAP120-verktyget.
2. Fysisk anknytning

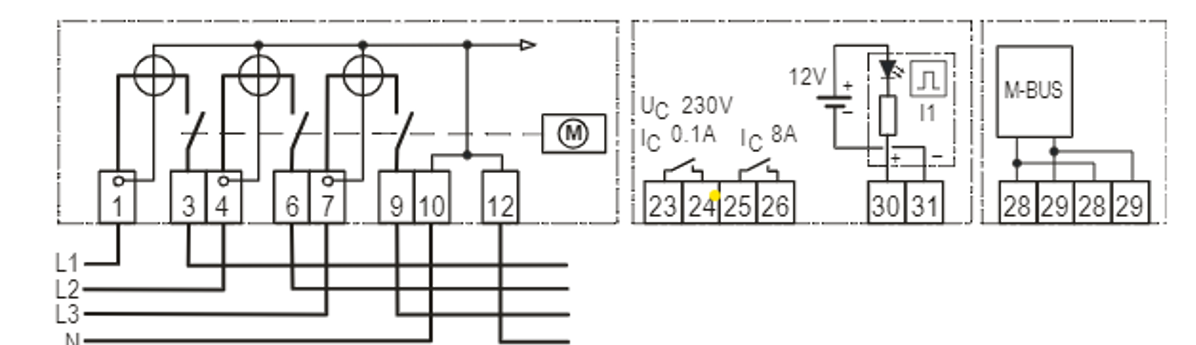

Anslut M-BUS på energimätaren direkt till Reduxi Landis Converter RS485-M-BUS. Använd PIN-koderna 28 och 29 på energimätaren, som ses på bilden nedan.
Från Reduxi Landis Converter RS485-sidan, vänligen anslut till Reduxi Controller eller Reduxi Gateway och välj port ett eller port två:
A->A
B->B
GND->GND
På gränssnittet har det dykt upp ett grönt ljus och en blinkande gul färg. Om den gula färgen inte blinkar är energimätaren inte inställd från elektrodistribution och skickar inte data.
3. Lägg till enheten i Reduxi Configurator
Först kan du logga in på Reduxi Configurator med Reduxi Configurator via webbläsaren.
1. Klicka på Lägg till enhet

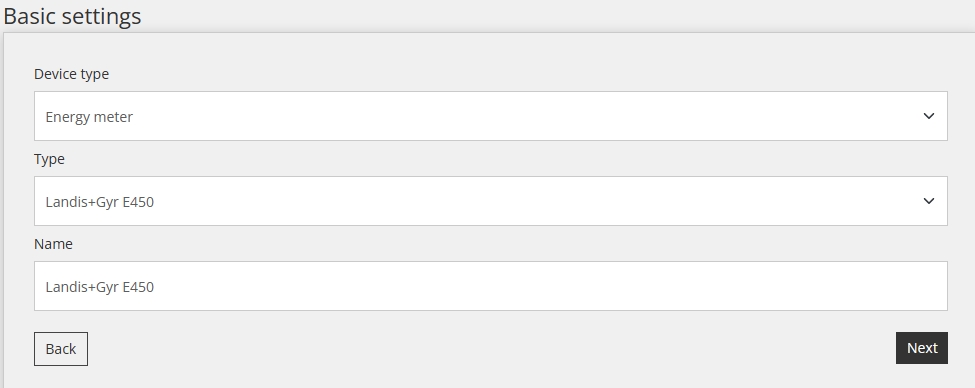

2. Ange Grundinställningar
3. Välj Kommunikationskanal
4. Välj Enhetskonfiguration
5. Testa kommunikation
5. Gå in och välj Avancerade inställningar
