1. Inledning

Välkommen till Reduxis värld där du kan ta kontroll över energikostnaderna och effektivisera elanvändningen för en hållbar utveckling. Huvudsakliga egenskaper:

• Hantering av toppeffekt,
• Produktionsstyrning av solkraftverk,
• Optimering av elförbrukningen.

Noggrann mätning och analys av energiförbrukningen är de första stegen mot energibesparing. För att uppnå detta mål behöver du rätt teknik. Reduxi Converter möjliggör anslutning av P1-mätare till Reduxi-systemet via Reduxi Controller.

2. Instruktioner för anslutning

Reduxi Converter P1 WiFi måste först anslutas till ett WiFi-nätverk. Sedan måste du ansluta Reduxi Converter till Reduxi Controller via den nyligen upprättade TCP/IP-anslutningen.

Se även detta dokument: Anslut P1-WiFi-omvandlare till Reduxi

• Anslut smartmätaren med RJ12-kabel till Reduxi Converter (se till att ordningen på ledningarna i RJ12-kabeln stämmer överens på båda sidor av RJ12-kabeln). En fungerande kabel ingår i paketet.
• Den gröna LED-lampan på omvandlaren ska börja lysa.

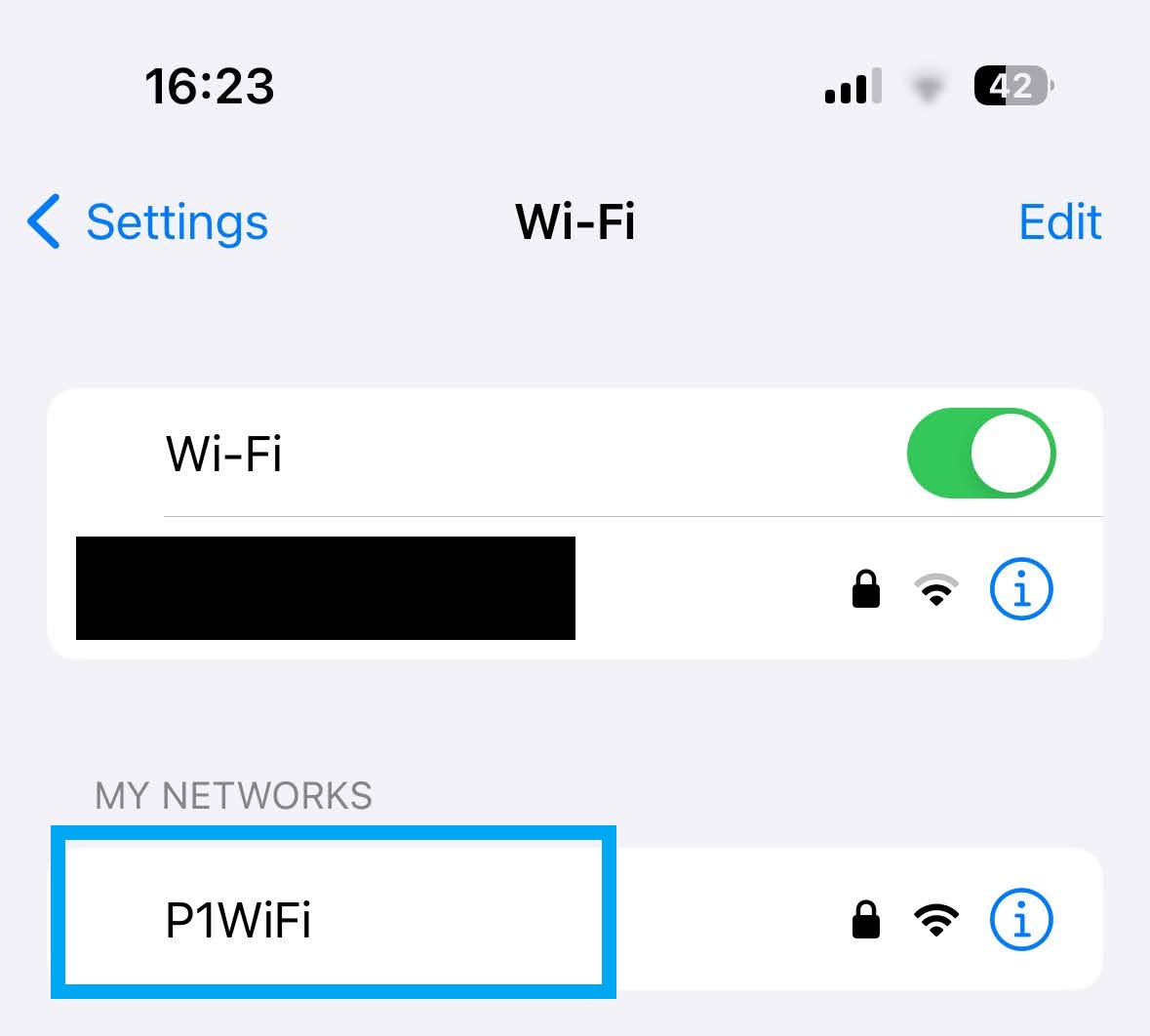

• Gå till WiFi-nätverk med din telefon eller dator och anslut till WiFi-nätverket med namnet "P1WIFI".

• Om ett fönster inte dyker upp automatiskt, öppna din webbläsare och gå till http://p1wifi.local
• Använd användarnamnet "admin" och lösenordet "admin" för inloggning.
• Anslut konverteraren till ditt lokala WiFi-nätverk genom att konfigurera inställningarna för det trådlösa nätverket (vi rekommenderar att du anger en statisk IP-adress).
• Klicka på spara och anslut nu din mobiltelefon eller dator till samma lokala wifi-nätverk som du har anslutit konverteraren till.

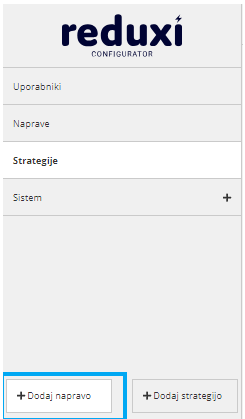

• Anslut till Reduxi Controller genom att gå till http://reduxi.local, logga in och välj "Lägg till enhet".

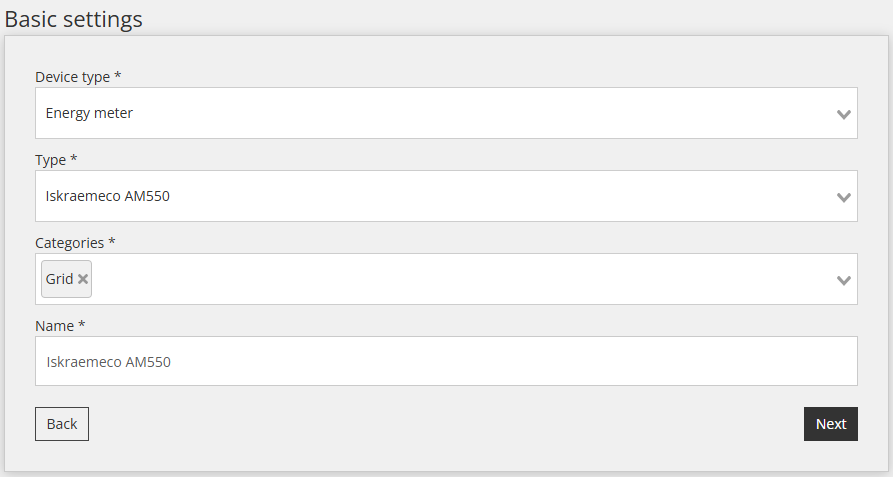

• Välj "Energimätare" och den typ av smart mätare med P1-port som du vill lägga till (t.ex. Iskraemeco AM550). De andra fälten kan lämnas som standard. Till exempel:
  • Välj typ av enhet: Energimätare,
  • Välj typ: Iskraemeco AM550,
  • Välj kategori: Rutnät,
  • Och definiera namnet.

Observera att vissa energimätare inte är kompatibla med P1-protokollet.

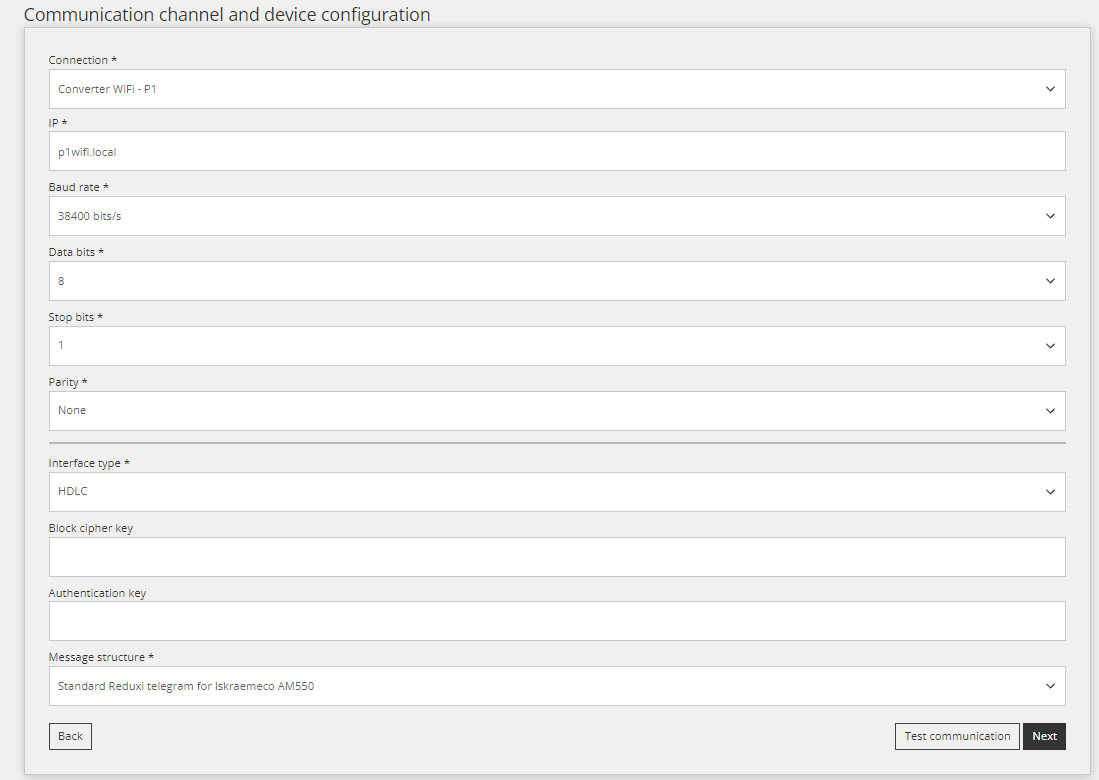

• På nästa skärm väljer du Connection type: "Konverterare WiFi - P1"
• Ange IP-adressen för Reduxi Converter P1 WiFi eller skriv p1wifi.local. OBS: den sista parametern "Meddelandestruktur" kan skilja sig åt beroende på var din mätare är placerad (dvs. olika länder) och måste ändras i enlighet med detta. Resten kan lämnas som standard.



• Testkommunikation görs via knappen "Testkommunikation" längst ned, direkt efter att alla fält för kommunikationskanaler har angetts.

• Det finns två olika typer av kommunikationssvar.

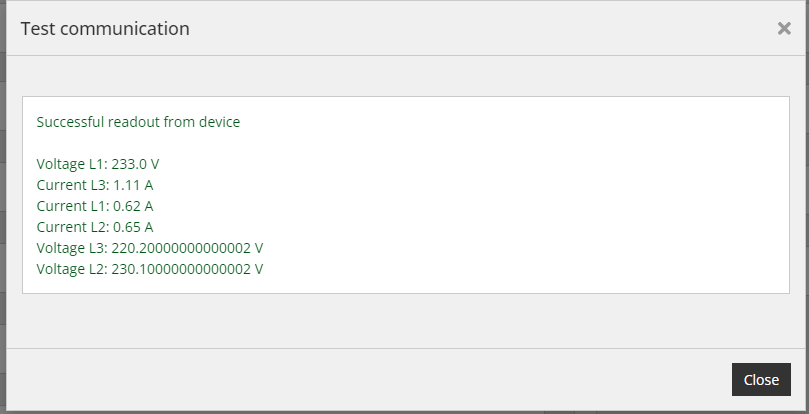

  • Fall 1: Kommunikationen fungerar som den ska

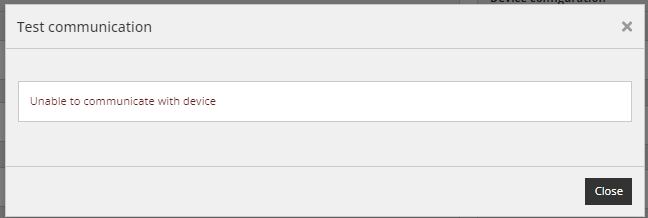

• Fall 2: Det går inte att kommunicera med enheten

• Om kommunikationen fungerar väljer du "done" och enheten läggs till.
• Om kommunikationen inte fungerar kan du prova följande
  • Kontrollera och experimentera med "meddelandestrukturen"
  • Kontrollera att konverteraren är korrekt ansluten till nätverket. Du kan försöka ansluta till konverteraren med din webbläsare genom att öppna http://p1wifi.local eller den IP-adress som du har konfigurerat.
  • Kontrollera alla steg som anges i detta dokument.
  • Kontakta din DSO (distributionssystemoperatör) för att konfigurera elmätaren i enlighet med detta. Förklara att du behöver mätaren för att regelbundet rapportera mätningarna.

För konfiguration/installation av programvara, besök den webbplats där du hittar den senaste dokumentationen:

stöd.reduxi.eu.

Kompatibla enheter

Reduxi P1 WiFi Converter är kompatibel med energimätare som följer P1-standarden. Till exempel:

- Iskraemeco AM550

3. Specifikationer

3.1. Mått och dimensioner

• Bordshölje som kan monteras.
• Dimensioner: 35,4 x 70,4 x 22 mm.
• Skyddsklass: <IP20.
• Vikt: 30 g.

3.2. Tekniska data

3.3. Anslutningspluggar

3.3.1. RJ12-kontakter

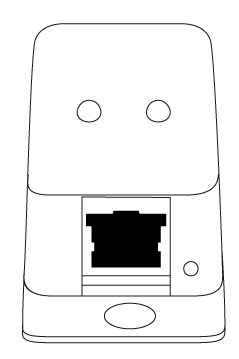

Bild 2: Kommunikationskontakter RJ12 (markerade med siffran 2).

1. +5V DC strömförsörjning.
2. Datalinje efterfrågan - utgång.
3. Data GND.
4. NC - ej ansluten.
5. Datalinje - inmatning.
6. GND strömförsörjning.

• Kommunikation via P1-utgång.
• Spänningsnivå: 0 V - 5 V.

3.3.2. LED-indikatorlampor

	Grön LED: Strömförsörjningen är aktiv.
	Lila LED-lampa blinkar: Enheten är ansluten till ditt Wi-Fi-nätverk i hemmet och data överförs.
	Blå LED blinkar: Enheten är ansluten till ditt Wi-Fi-nätverk i hemmet och INGEN data överförs.
	Röd LED tänd: Enheten är INTE ansluten till ditt Wi-Fi-nätverk i hemmet och data överförs.

4. Allmänna anvisningar för användning

• Genom att använda den här enheten accepterar du Integritetspolicy och Villkor och bestämmelser
• Läs och spara dessa instruktioner för framtida bruk. Följ alla varningar och riktlinjer.
• Placering: Se till att produkten placeras på en stabil, icke-vibrerande yta.
• Packa upp: Ta bort allt förpackningsmaterial innan du ansluter produkten till strömförsörjningen.
• Ventilation: Håll ventilationsöppningarna fria; placera inga föremål på produkten.
• Fukt och vätskor: Skydda produkten från att utsättas för vätskor, regn eller fukt.
• Rengöring: Dra alltid ur kontakten innan du rengör produkten. Använd endast en mjuk, torr trasa; undvik flytande rengöringsmedel eller rengöringsspray.
• Öppningar: För inte in föremål i några öppningar.
• Reparationer och modifieringar: Försök inte att öppna eller reparera produkten själv, eftersom detta gör att garantin upphör att gälla. Reparationer får endast utföras av kvalificerad servicetekniker.
• Flyttning: Koppla bort produkten från strömförsörjningen innan du flyttar den.
• Etiketter: Behåll alla originaletiketter intakta och ta inte bort dem från produkten.
• Värmekällor: Undvik att installera produkten nära värmekällor som t.ex. radiatorer, värmeelement eller andra apparater som alstrar värme.
• Strömkabel: Installera strömkabeln på ett säkert sätt och se till att den inte utgör en snubbelrisk eller utsätts för potentiella skador från föremål som kan klämma eller vrida den.
• Tillbehör: Använd endast tillbehör eller extrautrustning som rekommenderas av tillverkaren.
• Koppla ur kontakten: Koppla bort produkten från strömkällan under elektriska stormar eller om den inte ska användas under en längre period.
• Spänningskrav: Anslut endast produkten till ett eluttag som uppfyller de spänningskrav som anges i denna bruksanvisning.
• Tillgång till ström: Se till att strömingången på enheten alltid är åtkomlig och fungerar.
• Elektrisk belastning: Överbelasta inte eluttag, förlängningssladdar eller effektbrytarpaneler.

Producent

Namn på företaget AMIBIT d.o.o.

Adress: Šaleška 2 a Šaleška 2 a, 3320 Velenje

Identifikationsnummer: 6930808000

SKATTE-ID: SI51315831

E-post: info@reduxi.eu

Telefon: +386 (0)3 777 01 40 +386 (0)3 777 01 40

Dokument

Syfte: Reduxi-omvandlare P1 WiFi

Version: V1.0 12.2022

Upphovsrätt

© 2022 AMIBIT d.o.o.

Alla rättigheter förbehållna. Ingen del av detta dokument får reproduceras, lagras i ett lagrings- och hämtningssystem eller i någon annan form, elektronisk, elektrostatisk, magnetband, fotokopiering eller på annat sätt utan föregående skriftligt tillstånd från AMIBIT d.o.o.
