Så ansluter du go-e Charger Gemini flex till Reduxi Controller
Anslut din go-e Charger Gemini flex till Reduxi Controller via Wi‑Fi och OCPP. Reduxi kan sänka din elräkning med 70 %.
Textbeskrivning av bilden

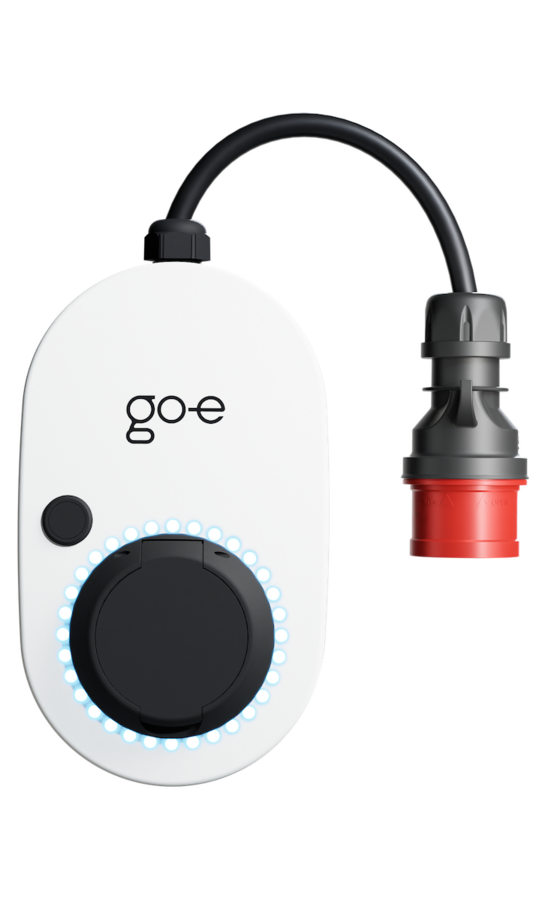

Foto av en vit go-e-väggbox för elbilsladdning på vit bakgrund. Ovalt vitt hölje med den svarta go-e-logotypen på framsidan, en liten rund svart knapp uppe till vänster och ett svart ladduttag med en ring av små ljusblå lysdioder i den nedre delen. En svart kabel lämnar höljets ovansida genom en kabelförskruvning, böjer av åt höger och slutar i en grå och svart trefas CEE-kontakt med röd krage och röd front.
1 Teknisk dokumentation
Tillverkarens dokument för go-e-laddaren:
- Datasheet go-e Charger Gemini flex (Dutch) – Tekniska data för varianterna på 11 kW och 22 kW.
- go-e Charger Gemini flex product page – Produktinformation från go-e.
- go-e manuals and downloads – Index över go-e-manualer.
2 Utrustning som behövs
Du behöver:
- Reduxi Controller
- go-e Charger Gemini flex, installerad och ansluten till strömförsörjningen
- go-e reset card (medföljer laddaren)
- Smartphone med go-e-appen (iOS eller Android)
- Wi‑Fi-nätverk som både Reduxi Controller och go-e Charger kan ansluta till
- Dator eller surfplatta med internetanslutning för att konfigurera enheten i Reduxi
3 Installera go-e-appen
Använd QR-koderna eller länkarna för att installera appen.
3.1 iOS
Textbeskrivning av bilden
QR-kod på blå bakgrund. I mitten av QR-koden finns go-e-logotypen. Under den finns märket för Apple App Store med den tyska texten Laden im App Store [Ladda ner från App Store]. QR-koden gäller go-e-appen i Apple App Store.
Apple App Store: https://apps.apple.com/sg/app/go-e/id1287123220
3.2 Android
Textbeskrivning av bilden
QR-kod på blå bakgrund med go-e-logotypen i mitten. Under den finns märket för Google Play med den tyska texten JETZT BEI Google Play [Hämta på Google Play]. QR-koden gäller go-e-appen i Google Play.
Google Play Store: https://play.google.com/store/apps/details?id=co.goe.app&hl=en_US&pli=1
4 Konfigurera go-e-laddaren
När laddaren är installerad och ansluten till strömförsörjningen ställer du in den i appen och ansluter den till ditt Wi‑Fi-nätverk.
4.1 Anslut en ny go-e Charger
Textbeskrivning av bilden
Skärmdump av tre skärmar i go-e-appen (Android-telefon), från vänster till höger. Skärm 1 (klockan 10:45), titel Add or setup device: rutnät med bilder av go-e-enheter (väggboxar med kablar, en DIN-skenskontroller med display, vita och svarta väggboxar); en blå knapp under (röd ruta, 1.) för att ställa in en go-e-enhet och en grå knapp Add go-e device. Skärm 2 (klockan 10:55, nedtonad bakgrund): samma enhetsrutnät; dialogrutan Terms & Conditions: Before start to setup the go-e device you must accept the go-e Terms & Conditions. Hold On! If you are not an electrician, it is recommended not to continue. Knapparna Cancel och Agree (Agree markerad med en röd ruta och 2.). Skärm 3 (klockan 11:00), titel Setup new device: text Scan the QR code from the reset card or data card to connect your phone to the go-e device. Foto av ett kort med titeln go-e Charger RESET CARD (RFID) med texten: WiFi settings, access control and LED settings will be lost. kWh counter and stored cards will not be affected. [tyska: Setzt Zugangskontrolle, WLAN- und LED-Einstellungen zurueck. kWh Zaehler und gespeicherte Karten werden nicht geloescht.] Serial number: 2549 (resten överstruket med svart); Hotspot SSID: go-e-254 (resten överstruket med svart); Hotspot key: b6ac33 (resten överstruket med svart); en QR-kod till höger. Under kortet: All go-e devices have a QR code. You can find the QR code on the reset card for go-e Charger, and on the Data card for go-e Controller. En blå knapp längst ned (röd ruta, 3.) för att skanna QR-koden.
5 Logga in i Reduxis webbgränssnitt
Du kan öppna Reduxis webbgränssnitt på två sätt:
Textbeskrivning av bilden
Skärmbild av tre skärmar i mobilappen Reduxi sida vid sida, med cyanfärgade rutor och nummermärken 2 till 4. Vänster skärm (instrumentpanel, mörkt tema): menyikon uppe till vänster markerad med en ruta och märke 2; logotypen 'reduxi'; flikarna 'Real time data' (aktiv) och 'Statistics'; pris 5.79 € och temperatur 3.2 °C; energiflödesdiagram med ett hus i mitten (-1.25 kW) och ikoner med värdena 69.0 W, 1.3 kW, 1.1 kW (röd ring), -165.0 W med 97 % (röd ring) och 0.0 W längst ned; flikarna 'Power' och 'Energy'; navigering längst ned: Dashboard, Diagnostics, Device control, Settings. Mellersta skärmen (sidomeny): logotypen 'reduxi', 'Number of locations: 1233', rubriken 'Reduxi device management', posterna '+ Add Reduxi location' och 'Reduxi devices' (markerad med en ruta och märke 3), sedan 'My profile' och 'About app'. Höger skärm (enhetssida): Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar; status 'Connected'; kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'; kortet 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' med knappen 'Activate tunnel connection' (markerad med en ruta och märke 4); kortet 'Unit details' med fältet 'Unit ID'.
Textbeskrivning av bilden
Skärmbild i två delar sida vid sida. Vänster del: skärm i mobilappen Reduxi på mörk bakgrund. Överst: knappen Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar och ett plintblock; status 'Connected' med en Wi-Fi-ikon. Kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'. Kortet 'Connect to configurator' med en nyckelikon: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' och knappen 'Open configurator', markerad med en cyanfärgad ruta och nummermärke 5. Under: kortet 'Unit details' med fältet 'Unit ID' (värdet syns inte). Höger del: Reduxi Configurator öppnad i en webbläsare, markerad med en cyanfärgad ram och nummermärke 6. Överst: bakåtpil, 'Tunnel connection', uppdateringsikon. Sidofält till vänster med ikoner (blixt, chip, blixtsymbol, stapeldiagram, kugghjul). Sidan 'Home' med en grön länkikon. Grön notis: 'New patch available. Click here to apply.' med ett stäng-X. Tid 09:12:56. Energiflödesdiagram med ett hus i mitten (1.700 kW) och ikoner för nät (0.000 kW), sol (1.700 kW), batteri (grönt, 0.000 kW och 0.800 kW), en enhet till vänster (0.900 kW), elfordon och en laddare eller enhet längst ned. Etiketten 'Energy manager' längst ned.
http://reduxi.local. Du hittar styrenhetens IP-adress i routerns enhetslista eller i Reduxi-appen under Reduxi devices.admin · Lösenord: admin (fabriksinställning)Textbeskrivning av bilden
Skärmbild av inloggningssidan till Reduxi Configurator i ett Chrome-fönster. Adressfältet visar 'Not secure' och 'reduxi.local'; adressfältet är markerat med en cyanfärgad ruta och en förstorad kopia av det (cyanfärgad ruta, texten 'Not secure reduxi.local') visas till vänster, förbunden med en cyanfärgad linje. Sidans bakgrund: en ljusgrå linjeteckning av ett hus med solpaneler (gröna), en laddbox, en växelriktare, en bil och en laddare. Uppe till vänster: logotypen 'reduxi configurator'. Inloggningsruta i mitten med rubriken 'Login', en språkväljare (engelsk flagga, 'English'), ett användarnamnsfält och ett lösenordsfält samt en mörk knapp 'Login'.
Textbeskrivning av bilden
Skärmbild av webbgränssnittet i Reduxi Configurator efter inloggning, ljust tema. Uppe till vänster: logotypen 'reduxi configurator'. Rubrikfält: 'Home' till vänster, grön status 'Connected' uppe till höger. Vänster sidofält: utfällt avsnitt 'Devices' med en lista med poster, därefter hopfällda avsnitt 'Manager', 'Configuration' och 'Settings'. Huvudytan: energiflödesdiagram. Hus i mitten med en ring, värde 24.20 kW. Grid-ikon uppe till vänster, 24.20 kW (röd punkt på linjen). Solar-ikon uppe till höger, värde '-'. Ikon till vänster (batteri eller enhet), 6.700 kW (grön punkt på linjen). Ikoner till höger (batterilager och en enhet), värden '-'. EV charger-ikon nere till vänster, 31.00 kW. Ytterligare en enhetsikon nere till höger. Etiketten 'Energy manager' under huset.
6 Lägg till laddaren i Reduxi
Skapa OCPP-konfigurationen mellan go-e Charger och Reduxi Controller.
6.1 Grundinställningar
Logga in i den lokala Reduxi Configurator (se punkt 5) och klicka på + Add device.
Textbeskrivning av bilden
Skärmdump av vänster sidofält i Reduxi Configurator. Överst: reduxi-logotypen med texten CONFIGURATOR. Hopfällda avsnitt: Devices (plusikon) och Strategies (plusikon). Under dem två knappar bredvid varandra: Add device (plusikon, markerad med en blå ruta) och Add strategy (plusikon). Under dem två poster: Settings och Profile. Ytan till höger om sidofältet är tom och vit.
Välj grundinställningarna i det första steget:
- Device type:
EV charger - Type:
OCPP 1.6 - JSON - Name: ett namn som du väljer
Textbeskrivning av bilden
Skärmdump av guiden i Reduxi Configurator, steg 1 Basic settings. Förloppsindikator: steg 1 Basic settings (aktivt, mörk cirkel), steg 2 Communication channel (grått). Formuläret Basic settings: Device type *: EV charger (rullgardinsmeny); Type *: OCPP 1.6 - JSON (rullgardinsmeny); Name *: go-e Charger (textfält). Knappar: Back (vänster, med kantlinje) och Next (höger, mörk).
6.2 Kommunikationsinställningar
Det andra steget ställer in kommunikationskanalen för OCPP. Definiera Device identifier (valfri). Reduxi Controller genererar URL:en för OCPP JSON 1.6 automatiskt. Lägg till /Device ID i slutet av den här URL:en.
| Parameter | Värde |
|---|---|
| Enhetsidentifierare | Ett namn som du väljer själv, till exempel my_station_ID1
|
| Controller OCPP JSON 1.6 URL | Genereras av controllern och visas längst ned på sidan. Lägg till /Device ID i slutet. Exempel: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Textbeskrivning av bilden
Skärmbild av guiden i Reduxi Configurator, steg 2 Communication channel. Förloppsfält: 1 Basic settings (klart), 2 Communication channel (aktivt), 3 Advanced settings (grått). Avsnittsrubrik: Communication channel and device configuration. Fält: Device identifier *: my_station_ID1 (blå markeringsruta); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (tips: In effect when manual override is selected); Forward communication to backend OCPP server: tomt; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (skrivskyddad, blå markeringsruta, kopieringsikon till höger). Knappar: Back (till vänster), Test communication (med kantlinje) och Next (mörk) till höger.
Du behöver IP-adressen, sökvägen och Device identifier i punkt 7.
7 Konfigurera OCPP i go-e-appen
Klistra in OCPP-uppgifterna från Reduxi Controller i OCPP-inställningarna i go-e-appen.
Textbeskrivning av bilden
Skärmdump av tre skärmar i go-e-appen (Android-telefon, statusfält 09:02, batteri 85 %), från vänster till höger. Skärm 1 (fliken Charger): rubrik Go-E_Charger med Device List; text No car connected, Plug in the cable to start charging your car; bild av en vit go-e-laddare; knappen Start (nedtonad); lägen Eco (Eco-friendly & cost-effective), Basic (valt, Basic charging), Daily trip (Specific energy and time); Charging speed: 16 Ampere & 3-phase; Energy Limit: Off. Flikar längst ned: Charger, Eco, Information, Settings. En röd ruta med numret 1. markerar fliken Settings. Skärm 2 (Settings): poster Charging Configuration (Charging Speed, kWh Limit, Daily Trip, Flexible energy tariff, PV Surp...), Security (Cable, Access, Password, Grid, Ground check), Connection (Wi-Fi, Hotspot, Cloud, MQTT, OCPP, API Settings), General (Name, Switch Language, Notifications, Date and time, Controller, LED ...), About (Firmware, Hardware information, Licenses); ett blått fält Help us improve! med knappen Share Feedback. En röd ruta med 2. markerar posten Connection. Skärm 3 (Connection): poster Wi-Fi: (nätverksnamn utelämnat); Hotspot: On; Cloud: Connected; MQTT: Off; OCPP: Connected; API Settings; blått fält Help us improve! med Share Feedback. En röd ruta med 3. markerar posten MQTT (värde Off).
192.168.1.138
/ocpp/1.6/json/my_station_ID1Textbeskrivning av bilden
Skärmdump av två skärmar i go-e-appen (Android-telefon), från vänster till höger. Skärm 1 (OCPP, klockan 09:03, batteri 85 %): bakåtpil och titel OCPP; reglaget OCPP: på (markerat med en röd 4.); avsnittet About OCPP med texten: OCPP (Open Charge Point Protocol) is used to control the RFID card authorization and to get information about the charging process. OCPP automatically enables access control. The go-e charger is using OCPP 1.6 J.; posten OCPP Server: ws://192.168.1.138/... (markerad med en röd ruta och 5.); Status: Connected; Dummy card: Enabled; Network security; Phase assignment: L1 L2 L3; flikar längst ned Charger, Eco, Information, Settings (Settings aktiv). Skärm 2 (OCPP server, klockan 09:04, batteri 84 %): titel OCPP server; URL-fält: ws://192.168.1.138/ocpp/1.6/json/GO-E_Charger; knappen Paste from clipboard; Protocol: WSS / WS (WS valt); Username; Password; Host: 192.168.1.138 (röd ruta, 6.); Path: /ocpp/1.6/json/GO-E_Charger (röd ruta, 7.); Append SN to URL: kryssruta ej ikryssad; knappen Save changes (blå).
8 Testa kommunikationen
Klicka på Done i guiden om du inte redan har gjort det: det är först Done som skapar enheten. Kör sedan kommunikationstestet.
Textbeskrivning av bilden
Skärmdump av enhetslistan i Reduxi Configurator. Sidhuvud: reduxi-logotyp med texten Configurator. Avsnittet Devices (minusikon). Poster: Elwa 2 (värmepumpsikon); Fronius SYMO (solikon); SunSpec (solikon); Thor (värmepumpsikon); go-e Charger (bilikon, markerad med en röd ruta). Under: en knapp Add device med en plusikon.
Textbeskrivning av bilden
Skärmdump av Reduxis enhetssida "Devices / go-e Charger" med statusen "Connected" i grönt uppe till höger. Flikar: Last measurements, Analyze, Archive, Details; fliken Details är vald och markerad med en röd ruta. Vänster panel "General configuration": Name: go-e Charger; Type: OCPP 1.6 - JSON; Category: EV charger; Location: Sub; Energy direction: Consumption. Höger panel "Advanced configuration (optional)" med reglage som alla är inställda på No: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No). Nedersta raden med rullgardinsmenyer: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3.
Textbeskrivning av bilden
Skärmdump av den nedre delen av fliken Details för en enhet i Reduxi Configurator. Synliga fält: en rullgardinsmeny (tom, avskuren upptill); Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.50.127/ocpp/1.6/json (skrivskyddad, kopieringsikon). Knappar längst ned: Delete device (vänster, med kantlinje); Test communication (med kantlinje, markerad med en röd ruta) och Save (mörk) till höger. Liten grå sidfotstext längst ned till höger: Office | TRBE-3336-4BLI-Z595.
Testet ger ett av tre resultat:
Textbeskrivning av bilden
Skärmdump av dialogrutan Test communication i Reduxi Configurator med ett stängkryss i övre högra hörnet. Textruta med det gröna meddelandet: Successful readout from device. Knapp: Close (mörk, nere till höger). Sidan bakom dialogrutan är nedtonad.
Textbeskrivning av bilden
Skärmdump av en dialogruta med titeln "Test communication" med en stängknapp (x) uppe till höger. Första rutan: "Unable to communicate with device." Andra rutan: "Number of devices found on OCPP - JSON 1.6: 1" och "Device identifier: my_station_ID1". Knapp nere till höger: Close.
Textbeskrivning av bilden
Skärmbild av en dialogruta med rubriken "Test communication" och en stängknapp (x) uppe till höger, över en nedtonad sida. Första rutan: "Unable to communicate with device." Andra rutan: "Number of devices found on OCPP - JSON 1.6: 0". Knapp längst ned till höger: Close.
9 Kontrollera mätvärdena
9.1 Last measurements
När testet lyckas kontrollerar du mätvärdena under Devices – Last measurements i Reduxi Configurator.
Textbeskrivning av bilden
Skärmbild av vyn Last measurements för en enhet i Reduxi Configurator. Flikar: Last measurements (aktiv), Analyze, Archive. Uppe till höger: rullgardinslistan för uppdateringsintervall Each second och en uppdateringsknapp. Kortet Control type: knapparna Auto (vald, blågrön), Manual, Off, Boost, tidsstämpel 10. 05. 2024 07:28:27. Kortet Current: Per phase current setpoint 6.00 A, Max. current per phase 32.00 A, Current L3 0.00 A, Current L2 0.00 A, Current L1 0.00 A (tidsstämplar 10. 05. 2024 07:28:45 till 07:28:46). Kortet Power: Min. active power 0.0 kW, Active power 0.0 kW, Import active power 0.0 kW. Kortet Energy: Import active energy - session 4.4 kWh, Import active energy 1,848.8 kWh. Kortet Other: Control type AUTO, State name AVAILABLE, Communication error OFF (tidsstämpel 07:28:42).
9.2 Övervaka och styr
När enheten är tillagd i Reduxi Configurator kan du övervaka och styra den i molnapplikationen Reduxi.
För att styra laddningen med dynamiska priser och dynamiska tariffer ställer du in laddarens control type på AUTO under Devices och definierar en strategi enligt beskrivningen i Strategies for Reduxi controller.
✓ Sammanfattning
Förberedelser (punkt 1–4): Samla dokument och utrustning, installera go-e-appen och anslut laddaren till controllerns Wi‑Fi-nätverk.
go-e-laddare (punkt 7): Aktivera OCPP i go-e-appen och ange host och sökväg för Reduxi Controller.
Lägg till i Reduxi (punkt 5–6, 8): Logga in, lägg till en OCPP 1.6 - JSON-enhet, definiera Device identifier och kör Test communication.
Driftsättning (punkt 9): Kontrollera de senaste mätvärdena och ställ in control type på AUTO.
→ Vanliga problem
| Problem | Lösning |
|---|---|
| Test communication: Det går inte att kommunicera med enhet 1 | Device identifier är inte angiven eller skiljer sig. Namnet i slutet av sökvägen i go-e-appen måste stämma exakt med Device identifier (punkt 6.2, punkt 7). |
| Test communication: Ingen enhet med OCPP 1.6-kommunikation hittas | Kontrollera att OCPP är aktiverat i go-e-appen och att host och sökväg är korrekta (punkt 7). Laddaren och controllern måste finnas i samma Wi‑Fi-nätverk (punkt 4.1). |
| Open configurator öppnas inte eller förblir tom | Tunneln är inte aktiv ännu. Vänta cirka 30 sekunder och kontrollera att styrenheten är online. |
Inloggning med admin avvisas |
Lösenordet ändrades vid installationen. Fråga installatören. Lösenordet till Reduxi-kontot fungerar inte här. |
reduxi.local laddas inte |
Din enhet är inte i samma nätverk som styrenheten. Använd IP-adressen eller tunnelanslutningen. |
| Kommunikationstestet misslyckas, enheten visas som offline | Kontrollera att enheten går att nå, IP-adress / port / unit ID och att protokollet är aktiverat på enheten. |
