Anslut Reduxi till Hybrid Inverter Deye. Kommunikationen är inställd med RS-485 anslutning och använder Modbus-protokoll. Reduxi kan minska din elräkning med 70 %.

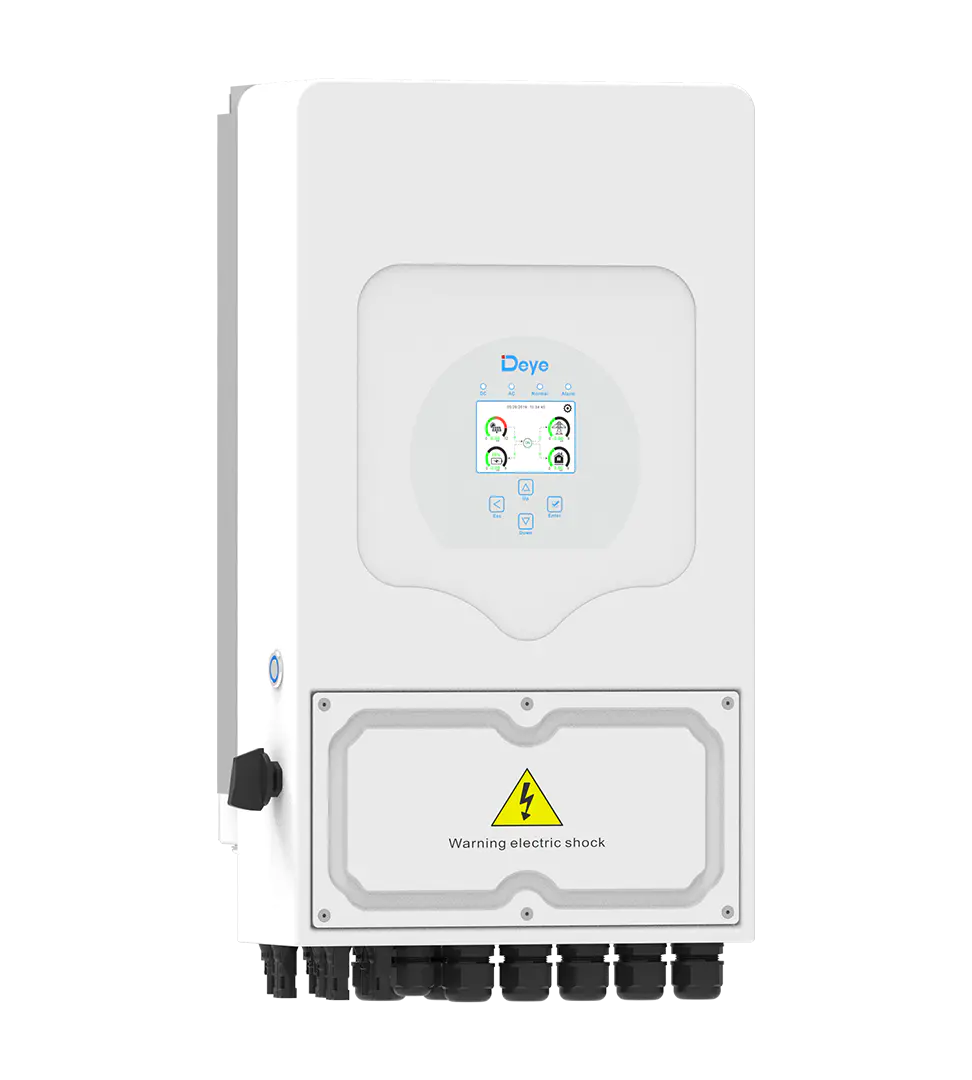

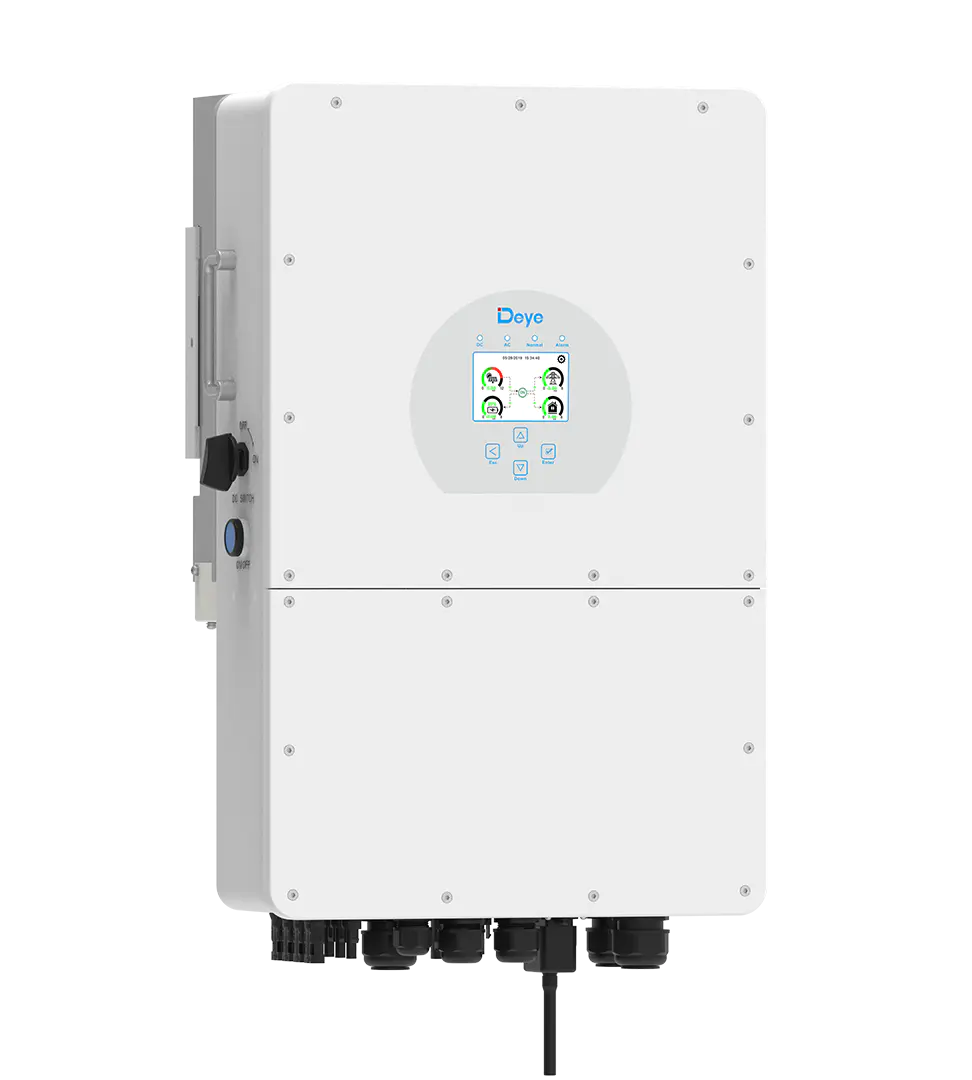

Bild på Hybrid Inverter Deye (1phase) Bild på Hybrid Inverter Deye (3phase LV)

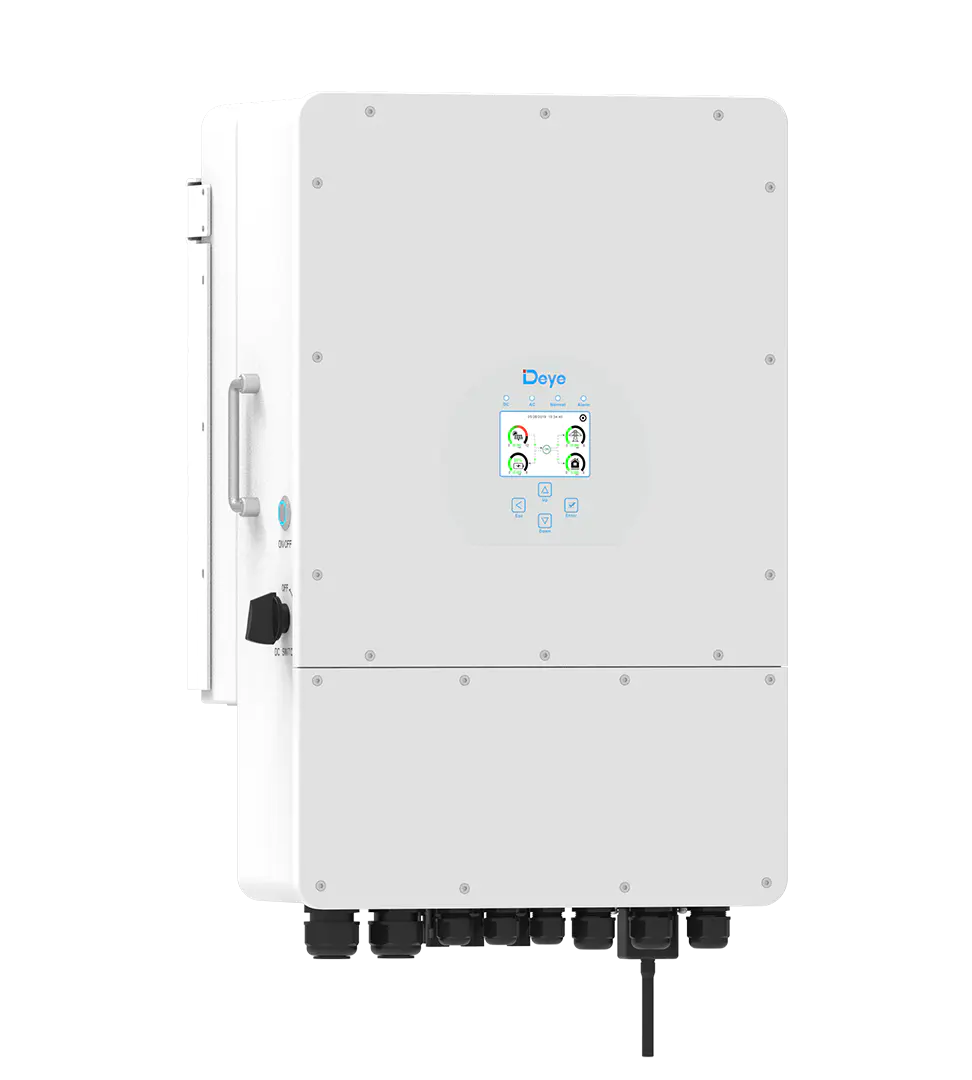

Bild på Hybrid Inverter Deye (3-fas HV)

Specifika modeller:

SUN-3.6/5/6/7.6/8K-SG05LP1-EU | 3,6-8kW | Enfas | 2 MPPT | Hybrid växelriktare | LV-batteri stöds --> Länk till användarmanual: Användarmanual | Enfas hybridväxelriktare lågspänning (LV)
SUN-5/6/8/10/12K-SG04LP3-EU | 5-12kW | Trefas | 2 MPPT | Hybrid växelriktare | LV-batteri stöds --> Länk till användarmanual: Användarmanual | Trefas hybridväxelriktare lågspänning (LV)
SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 | 5-25kW | Trefas | 2 MPPT | Hybrid växelriktare | HV-batteri stöds --> Länk till användarmanual: Användarmanual | Trefas hybridväxelriktare högspänning (HV)

Viktig information!:

Om Lågspänning (LV) väljs för installation kan endast en RTU-anslutning användas för att komma åt Modbus-gränssnittet.

Om Högtspänning (HV) väljs kan Solarman-dongeln med Modbus TCP/IP också användas för att komma åt Modbus-gränssnittet.

1. Fysisk anslutning mellan Reduxi och Deye Hybrid inverter

För att ansluta Reduxi-kontrollern till Hybrid Inverter Deye måste den fysiska seriella RS-485-anslutningen på båda sidor ställas in korrekt.

1.1 Reduxi-kontrollersidan av RS-485-anslutning

All relevant anslutningsinformation kan nås på Reduxi Controllers webbplats under punkt 2.3.4 Kommunikationsgränssnitt.

1.2 Hybridväxelriktare sida av RS-485 seriell anslutning

Hybrid Inverter Deye använder RJ-45-kontakt för fysisk anslutning till Modbus-port. Handböcker ger information om var portarna finns.

Enfas hybridväxelriktare LV:

Verklig bild för enfas hybridväxelriktare som visar var ModBUS-porten är placerad i hybridväxelriktaren på kretskortet. Dessutom finns en bild för korrekt ledningsdragning till höger, VIKTIGT.

Trefas hybridväxelriktare LV:

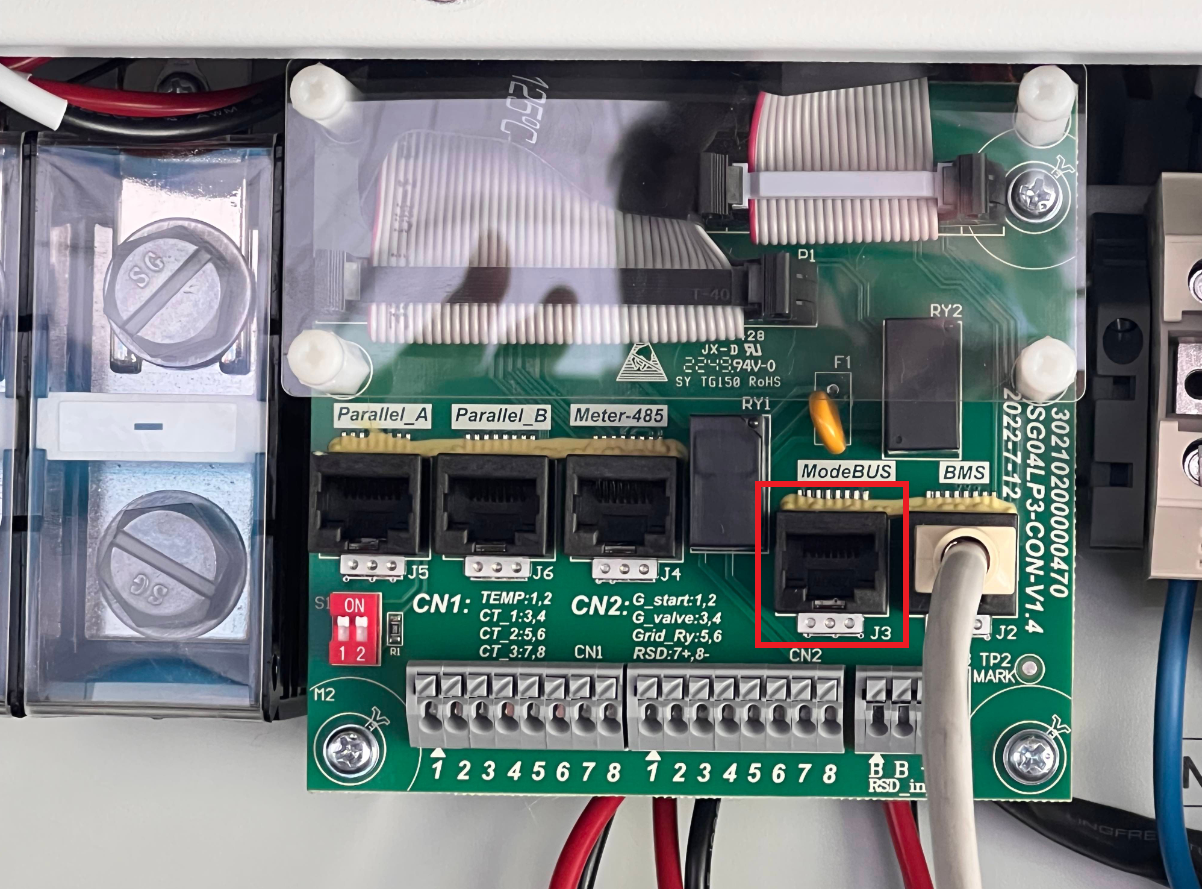

Verklig bild för trefashybridväxelriktare LV som visar var ModBUS-porten är placerad i hybridväxelriktaren på kretskortet. Dessutom finns en bild för korrekt ledningsdragning till höger, VIKTIGT.

Trefas hybridväxelriktare HV:

Schematisk bild (från manual) för trefas HV Hybrid Inverter +, som visar var ModBUS-port finns i Hybrid Inverter på kretskortet.

2. Lägg till en ny enhet (Hybrid Inverter Deye) till Reduxi Controller

När den fysiska anslutningen är inställd på båda sidor kan tillägg och testning av Hybrid Inverter-kommunikation göras.

2.1 Lägg till enhet

Logga först in på den lokala Reduxi-konfiguratorn och lägg till ny enhet genom att klicka på knappen Lägg till enhet.

2.2 Välj enhet som du vill lägga till

Välj grundläggande inställningar i det första steget:

Välj enhetstyp: Hybrid inverter,
Välj typ: Deye Hybrid Inverter 3P eller Deye Hybrid Inverter High Voltage 3P,
Och definiera namn.

2.3 Kommunikationskanal och enhetskonfiguration.

I det andra steget måste kommunikationsparametrar ställas in korrekt och är uppdelade i två delar.

Första delen är avsedd för Modbus (RTU) inställningar, standardinställningar presenteras i bilden nedan.

Den andra delen är avsedd för Modbus (RTU)-inställningar (Modbus enhets-ID) och för ytterligare alternativ, markerad med blå rektangel.

I det extra alternativet måste du definiera:

Modbus-enhets-ID: skriv slav-ID från ModBUS-enhet
CT/mätare: Intern/Extern CT eller mätare
PV: ja/nej
Batteri: ja/nej

2.4 Kommunikationstest

Efter att ha slutfört Kommunikationskanal och enhetskonfigurationsinställningarkan ett test om kommunikationen fungerar utföras med knappen Testa kommunikation.

Svaret kan kategoriseras i två kommunikationssvar:

Fall 1: Kommunikationen fungerar korrekt

Fall 2: Kommunikationen fungerar inte korrekt

Om kommunikationen inte fungerar, försök med olika Modbus-inställningar eller kontrollera den fysiska anslutningen.

2.5 Avancerade inställningar

Det tredje steget är avsett för att ställa in avancerade inställningar enligt din specifika inställning (situation på plats) och klicka på knappen "Klar" längst ner till höger efter alla inmatningsfält.

Standardinställningar för HI.PNG

2.6 Avancerade inställningar efter delar

Inmatningsfält	Förklaring
Vill du ställa in datasparintervall?	Definiera det föredragna sparintervallet, inställt på Reduxi Controller. Baserat på det definierade sparintervallet kommer data att lagras i den lokala databasen på Reduxi Controller. Dataavläsningar och skrivning görs baserat på "Läsfördröjning" och "Skrivfördröjning" som som standard är inställda på 1000 ms. Sparintervall definierar att för varje, dvs: 1 minuts data som läses eller skrivs (var 60:e data som läses eller skrivs) kommer att lagras i Reduxi Controller-databasen. Välj JA om du vill ändra det från standardvärdet.
Vill du ställa in läsfördröjning?	Definiera intervallet för frekvensen för att läsa data från enheten. Välj JA, om du vill ändra det från standardvärdet.
Vill du ställa in skrivfördröjning?	Definiera intervallet för frekvensen för att skriva data till enheten. Välj JA om du vill ändra det från standardvärdet.
Vill du sätta kraftgenereringsgränser och möjligheter?	Definiera nedre och övre gränser för kraftgenerering (kW). När gränserna väl är inställda kommer växelriktaren att producera energi om kraftproduktionen ligger inom gränserna, annars kommer växelriktaren inte att producera någon energi. Välj JA om du vill ändra det från standardvärdet.
Vill du ställa in energiförbrukningsgränser och möjligheter?	Definiera nedre och övre gränser för effektförbrukning (kW). När gränserna väl har ställts in kommer växelriktaren att förbruka energi som används för batteriladdning om strömbehovet ligger inom gränserna, annars laddar växelriktaren inte batteriet. Välj JA om du vill ändra det från standardvärdet.
Vill du ställa in batterikapaciteten?	För alla Deye Hybrid Inverters erhålls batterikapaciteten direkt från Hybrid Inverters. I detta fall kommer den automatiska parametern för batterikapacitet att läsas från hybridväxelriktaren och lagras i den lokala databasen. Välj JA om du vill ändra det som står på växelriktaren.
Vill du ställa in min. batteri SOC?	För alla Deye Hybrid Inverters min. batteri SOC erhålls direkt från hybridväxelriktare. I detta fall är parametern min. batteri SOC kommer att läsas från hybridväxelriktaren. Ändringar på min. batteri SOC-gräns kan fortfarande utföras genom att ändra inmatningsfältet till JA och ställa in min. batteri SOC. Välj JA om du vill ändra det från standardvärdet. Obs: Kontrollera din garanti om en garanti fortfarande är giltig vid ändring av denna parameter.
Vill du ställa in max. batteri SOC?	För alla Deye Hybrid Inverters max. batteri SOC erhålls direkt från hybridväxelriktare. I detta fall är parametern max. batteri SOC kommer att läsas från hybridväxelriktaren. Ändringar till max. batteri SOC-gräns kan fortfarande utföras genom att ändra inmatningsfältet till YES och ställa in max batteri SOC. Välj JA om du vill ändra det från standardvärdet.
Vill du begränsa kommunikationen med enheten till skrivskyddad?	Kommunikation utförs på två sätt (LÄS, SKRIV), om inmatningsfältet är inställt på NEJ, är läs- och skrivalternativet aktiverat. Om inmatningsfältet är inställt på JA, är endast läsalternativet aktiverat. Välj JA om du vill ändra det från standardvärdet.
Vill du invertera riktningen för energiimport och -export?	Om energiflödet har fel tecken, som visar import istället för exportenergi, kan du byta detta tecken genom att aktivera denna funktion. Välj JA om du vill ändra det från standardvärdet.
Vill du utesluta enheten från sammanfattningen?	Data från enheten visas på hemsidan som visar flödet av strömförbrukning och produktion. Om inmatningsfältet är inställt på JA kommer all data som visas på hemsidan att exkluderas från effektflödesvisualiseringarna. Dvs: PV, batteri och i vissa fall Grid-mätare (om det inte finns någon annan Grid-mätare installerad) kommer att exkluderas och inte visas i sammanfattningen. Välj JA om du vill ändra det från standardvärdet.
L1,L2,L3 ansluts till huvudmatningen	Om L1 inte är ansluten till L1 huvudmatning, måste rätt huvudmatning (L2 eller L3) väljas. Om L2 inte är ansluten till L2 huvudmatning, måste rätt huvudmatning (L1 eller L3) väljas. Om L3 inte är ansluten till L3 huvudmatning, måste rätt huvudmatning (L1 eller L2) väljas. I fallet med en enfasenhet kan du välja ej ansluten för L2 och L3, och välja rätt huvudmatning (L1,L2,L3) på L1.

3. Kontrolltyp

Olika kontrolltyper påverkar hur Reduxi-kontrollern styr vald enhet. Kontrolltypfinns under menyträdet på vänster sida av skärmen där du klickar på enheten för att expandera menyträdet och välj sedan enheten. Om enheten har möjlighet till kontroll kommer kontrolltypkortet att synas under den sista mätfliken.

Beroende på ditt val i fönstret Kontrolltyp kan användaren välja mellan automatiskt eller manuellt läge.

Kontrolltyp:

Auto: I autoläge erhålls alla effektgränser (förbrukning och produktion på nätet) för växelriktaren direkt från en användardefinierad strategi. För att lära dig hur du ställer in strategier korrekt, läs specialartikeln som finns här: Hur du ställer in strategier korrekt.
Manual mode: In Manual mode, all power limits for the inverter (consumption and production on the grid) are directly set by the user. När användaren väljer manuellt läge blir fyra ytterligare alternativ tillgängliga (Max. produktion, Egenförbrukning, Max. konsumtion, Högsta rakning).

3.1 Max. produktion

Maximal produktion är avsedd för situationer där användaren väljer att exportera så mycket energi till nätet som möjligt hämtad antingen från PV eller batterilagring.

Effektgränser för export och import från nätet är dock begränsade av inställningarna från de två parametrarna i de högra korten "Grid Export/Import active power limits".

1. Fallet är när det inte finns tillräckligt med PV-produktion:

PV-produktionen är 0
eller
PV-produktionen är mindre än gränsen för aktiv effekt för nätexport
och
Batterilagring SOC är över minimum SOC

då laddas batterilagringen ur för att nå gränsen för nätexport av aktiv effekt.

2. Fallet är när det finns tillräckligt med PV-produktion:

PV-produktion omfattar Byggnadsförbrukning
och
PV-produktion är mer än gränsen för aktiv effekt för nätexport
och
Batterilagring SOC är under maximal SOC

då kommer batterilagring att laddas med överskridande effekt, tills batterilagring når maximal SOC.

När batterilagring når den maximala SOC, kommer PV-produktionen att begränsas till att inte överskrida gränsen för nätexport av aktiv effekt.

Efter slutet av PV-produktionsdagen, igen 1. fall används.

Observera: När max. produktion väljs som det föredragna läget i Reduxi, faser kanske inte belastas lika, dvs. exporterad kraft varierar beroende på fas. Detta händer när överskottsenergi finns tillgänglig på plats (byggnad) och det så kallade alternativet "Sälj först" väljs för driftläge i hybridväxelriktaren. Här vill vi betona att detta läge INTE erbjuder faseffektbalansering.

3.2 Egen konsumtion

Egenkonsumtion är avsedd för situationer där användaren strävar efter att balansera export och import så att nettosumman blir lika med noll. Reduxi-styrenheten övervakar nettoförbrukningen och produktionen av nätet, beräknar skillnaden mellan dem och agerar därefter.

Effektgränser för export och import från nätet är dock begränsade av inställningarna från de två parametrarna i de högra korten "Grid Export/Import active power limits".

1. Fallet är när det inte finns tillräckligt med PV-produktion:

PV-produktionen är 0
eller
PV produktion är mindre än byggnadsförbrukning
och
Batterilagring SOC är över minimum SOC

då laddas batterilagringen ur för att nå nollvärdet på nätets aktiva effekt. Reduxi-styrenheten laddar ur batterilagringen för att täcka byggnadens förbrukning.

2. Fallet är när det finns tillräckligt med PV-produktion:

PV-produktion omfattar Byggnadsproduktion
och
PV-produktion är mer än gränsen för aktiv effekt för nätexport
och
Batterilagring SOC är under maximal SOC

då kommer batterilagring att laddas med överskriden effekt tills batterilagring når maximal SOC.

När batterilagringen når den maximala SOC, kommer PV-produktionen att begränsas till att inte överskrida gränsen för nätexport för aktiv effekt.

Efter slutet av PV-produktionsdagen, igen 1. fall används.

3.3 Maximal förbrukning

Maximal förbrukning är avsedd för situationer där användaren bestämmer sig för att importera så mycket energi från nätet som möjligt. Detta läge används vanligtvis i kombination med EVSE (Electric Vehicle Supply Equipment) och BSEE (Battery Storage Energy Equipment), vilket gör att användaren kan öka strömmen vid behov.

Effektgränser för både export och import från nätet är dock begränsade av inställningarna i de två parametrarna i de högra korten "Grid Export/Import active power limits".

max konsumtion.PNG

1. Fallet är när byggnadens förbrukning är mindre än gränsen för aktiv effekt för nätimport:

Byggnadsförbrukningen är mindre än gränsen för aktiv effekt för nätimport
eller
Batterilagring SOC är under maximal SOC
eller
EV är ansluten till EVSE men laddar inte

sedan kommer batterilagring och EV att börja laddas för att nå Grid Import aktiv effektgräns tills den maximala batterilagringen eller EV batteri SOC uppnås.

2. Fallet är när vi har PV-produktion:

PV-produktionen är mer än 0
eller
Byggnadsförbrukningen är mindre än gränsen för aktiv effekt för nätimport
eller
Batterilagring SOC är under maximal SOC
eller
EV är ansluten till EVSE men laddas inte

då kommer all energi som produceras från PV först att användas antingen av EVSE eller batterilagring. När båda maximala SOC kommer att nås kommer den att skicka energi till nätet, men fortfarande inte mer än Grid Export aktiv effektgräns som är inställd. Batterilagring kommer inte att laddas ur förrän där Byggnadsförbrukningen blir inte större än PV-produktionen.

3.4 Högsta rakning

Peak shaving är avsedd för situationer där användaren bestämmer sig för att begränsa Grid import aktiv effekt när gränsen nås. Grid import aktiv effektgräns är viktig, ställ in med två parametrar på de högra korten som definierar "Grid export /importera aktiva effektgränser"

Effektgränser för både export och import från nätet är dock begränsade av inställningarna i de två parametrarna på de högra korten "Grid Export/Import power limits".

1. Fall Byggnadsförbrukning är mindre än Grid import aktiv effekt:

PV-produktionen är mindre än 0 eller lika med 0
eller
Byggnadsförbrukningen är mer än gränsen för aktiv effekt för nätimport
och
EV laddas
och
Batterilagring är över miniminivån för SOC

Sedan kommer batterilagring att börja laddas ur för att täcka ström för laddning av elbilar för att inte gå över gränsen för Grid-importens aktiva effekt.

Om det inte finns någon batterilagring kommer strömmen till EV-laddaren att reduceras så att den inte går över gränsen för Grid-importens aktiva effekt.

Batteriet kommer att laddas när gränsen för nätexport av aktiv effekt nås och det kommer att finnas tillräckligt med solcellsproduktion.

4. Avläsningar från enheten

Denna punkt är avsedd för användaren att utföra den sista kontrollen om enheten och anslutningen fungerar korrekt. Avläsningar och även inställningar visas under Enhet/"enhetsnamn"/Senaste mätning, bilden nedan.

När enheten väl har lagts till via konfiguratorn kan den övervakas och styras via molnapplikationen Reduxi.
