Reduxis strategier ger den perfekta balansen mellan flexibilitet, kostnadseffektivitet och miljövänliga lösningar, samtidigt som de skyddar dina system och anpassar sig sömlöst till prissvängningar – utan att kompromissa med komforten.

Innehållsförteckning

• 1. Introduktion till strategier
• 2. Allmänna steg för att komma åt strategier
• 3. Strategikonfiguration
  • 3.1 1-fas ström baserad PÅ/AV-kontroll
  • 3.2. 3-fas ström baserad PÅ/AV-kontroll
  • 3.3 Effektbaserad PÅ/AV-kontroll
  • 3.4 Energiförvaltningskoordinator för PV, EVSE, batteri och värmepump
• 4. Avancerade inställningar för strategin "Energiförvaltningskoordinator..."
  • 4.3. Optimeringslägen

1. Introduktion till strategier

Reduxi-regulatorn ger slutanvändare möjlighet att hantera energiförbrukning och -produktion för lokala installationer i hem eller industrianläggningar. Dess strategier anpassar sig dynamiskt till energimarknadens prissvängningar, tarifftidsblock, grundläggande konfigurationer (som byggnadsspecifika export-/importgränser) och andra relevanta faktorer. Genom att förena alla konsument- och producentinstallationer i en enda sammanhängande strategi möjliggör Reduxi-systemet justeringar i realtid som optimerar alla variabler samtidigt, vilket säkerställer att de överensstämmer med användarens specifika behov.

Eftersom strategier är ett viktigt mervärde i Reduxi-systemet rekommenderar vi att du läser dessa instruktioner noggrant och konfigurerar en strategi som passar dina behov perfekt.

2. Typiska strategier för kostnadsoptimering

2.1. Ladda din elbil under natten (lågt pris) och överskrid inte importgränserna från elnätet.

När du laddar en elbil måste vi respektera effektgångerna från elnätet, samtidigt som vi håller elkostnaderna låga.

För att definiera en sådan strategi, följ informationen i dessa avsnitt:

• 3.4 Energiförvaltningskoordinator för PV, EVSE, batteri och värmepump
• Använd 4.3.2. Schemalägesfunktion
• Använd "Toppklippning" som mål (för att begränsa effekten från elnätet)
• Konfigurera avancerade inställningar för EVSE ("elfordonsförsörjningsutrustning" = laddstation)

2.2. Använd el från din fotovolt-kraftanläggning i kombination med en värmepump.

För att bli självförsörjande och spara pengar är det optimalt att använda elen inom ditt hem eller företag. Elen som produceras av din fotovolt-kraftanläggning kan användas direkt av HVAC och/eller elbilar.

För att definiera en sådan strategi, följ informationen i dessa avsnitt:

• 3.4 Energiförvaltningskoordinator för PV, EVSE, batteri och värmepump
• Använd 4.3.1. Standardläge
• Använd "Självförbrukning" som mål (för att förbruka egenproducerad energi)
• Konfigurera avancerade inställningar för HVAC (eller EVSE om du har en elbil)

2.3. Få maximal kostnadsbesparing och högsta intäkter med din PV och/eller batteri.

För att få ut det mesta av ditt batteri och/eller PV-kraftverk behöver du använda de dynamiska (marknads-, dagsförutsedda) priserna. I det här fallet förbrukar du energi från elnätet när priserna är låga eller till och med negativa och producerar när priserna är höga. Samtidigt håller du komforten hög.

För att definiera en sådan strategi, följ informationen i dessa avsnitt:

• 4.3.4. AI-lägen
• och definiera prissättningsplanen som definierats i Reduxi prislistor

3. Strategikonfiguration

Följande strategier är tillgängliga i Redexu-konfiguratorn:

• 1-fas ström baserad PÅ/AV-kontroll
• 3-fas ström baserad PÅ/AV-kontroll
• Effektbaserad PÅ/AV-kontroll
• Energiförvaltningskoordinator för PV, EVSE, batteri och värmepump (den mest kompletta strategin – vanligtvis den mest använda)

Allmänna steg för åtkomst till strategier

Det första steget är att logga in på den Reduxi-konfiguratorn .

Efter inloggning i konfigurationen, klicka på knappen "Lägg till ny strategi" i det nedre vänstra hörnet på Reduxi-kontrollpanelens startsida.

3.1 1-fasström baserad PÅ/AV-styrning

Denna strategi används för att styra PÅ/AV-tillstånd för elektriska förbrukare baserat på en enfasström mätning.

3.1.1 Grundläggande inställningar

Välj "1-fasström baserad PÅ/AV-styrning", döp om den (inte nödvändigt) och klicka på "Nästa".

3.1.2 Reglera

3.1.3 Mätning

Liksom punkt 3.1.2, måste rätt enhet att mäta (vanligtvis huvudnätet) väljas. Dra enheten från rutan "Enheter" till rutan "Mäta enheter", som visas i bilden nedan. Mäta enheten är den enhet vars mätning påverkar den reglerade enheten.

3.1.4 Mål

Under "Mål" definieras åtgärderna för reglering av en fas. Bilden nedan visar möjliga inställningar och standardvärden under steget "Mål".

Förklaring till alla inställningar under "Mål", se tabell.

Inmatningsfält	Förklaring
Vill du skjuta upp PÅ?	"Fördröj PÅ" är den tid som krävs för att enheten ska växla till PÅ-läge. Villkoret måste vara uppfyllt i minst fördröjningstiden PÅ (t.ex. strömmen är större än 10 A i mer än 5 sekunder för att enheten ska växla PÅ). Detta förhindrar effektivt överdriven växling och därmed skador på den reglerade enheten eller reläet. Efter att villkoret har uppfyllts i 5 sekunder slås enheten på.   Välj JA om du vill ändra standardvärdet.
Vill du skjuta upp AV?	Samma som "skjut upp PÅ" som definierats ovan, men för AV-läget.   Välj JA om du vill ändra standardvärdet.
Fastyp	Välj den fas som styr PÅ/AV-åtgärden.
Vill du ställa in intervallet för att spara data? (föråldrad)	Ställ in intervallet för lagring av data från mätta och reglerade enheter.   Välj JA om du vill ändra standardvärdet.
Vill du prioritera flera strategier? (föråldrad)	Prioritet importeras när flera strategier är definierade. Prioritetsnivån mellan strategier påverkar driften av Reduxi-systemet. Om prioritetsnivån till exempel är inställd på "Högst" kommer Reduxi automatiskt att arbeta inom den valda strategin och vice versa. Välj JA om du vill ändra standardvärdet.



3.1.5 Redigering av strategin "1-fas ström-baserad PÅ/AV-kontroll"

När strategin är inställd kan vi konfigurera alla inställningar genom att klicka på motsvarande strategi

3.1.6. Konfiguration av strategi

För varje strategi måste regleringsparametrarna konfigureras. I denna specifika strategi är det strömmarna för på/av-switch för enheterna

Här definierar vi strömmen för att slå av eller på enheten, beroende på ström-mätningen. Ofta skiljer sig dessa två strömmar åt för att minska antalet switch-operationer för enheten.



3.2. 3-fas ström-baserad PÅ/AV-kontroll

Liksom "1-fas ström-baserad PÅ/AV-kontroll" är 3-fasstrategin avsedd att växla faser (PÅ/AV), med skillnaden att inom 3-fasstrategin ställs kontrollen in för alla tre faser.

3.2.1 Grundinställningar

Se punkt 3.1.1 .

3.2.2 Reglera

Se punkt 3.1.2 .

3.2.3 Mätning

Se punkt 3.1.3 .

3.2.4 Mål

Samma som i punkt 3.1.4 , med den huvudsakliga skillnaden att 1-fasstrategin ersätts med 3-fasstrategin.

3.2 .5 Redigering av strategin "3-fas ström-baserad PÅ/AV-kontroll"

Se punkt 3.1.5.

3.2.6. Konfiguration av strategi

Se punkt 3.1.6.

3.3 Effekt-baserad PÅ/AV-kontroll

3.3.1 Grundinställningar

Se punkt 3.1.1 .

3.3.2 Reglera

Se punkt 3.1.2 .

3.3.3 Mätning

Se punkt 3.1.3 .

3.3.4 Mål

Se punkt 3.1.4, där den huvudsakliga skillnaden från 1-fasstrategin är att inom effektstrategin är det inte nödvändigt att ange vilken fas som ska regleras, endast effekten.

3.3.5 Redigering av strategin "3-fas ström-baserad PÅ/AV-kontroll"

Se punkt 3.1.5.

3.3.6. Konfiguration av strategi

Se punkt 3.1.6.

3.4 Energirådskoordinator för PV, EVSE, batteri och värmepump

Inom denna strategi regleras flera enheter, vilket gör den till den mest kompletta och mest använda strategin. Den erbjuder flest funktioner och är därför också den mest komplexa. Som namnet antyder reglerar strategin:

• Fotovoltaisk solkraftverk (PV)
• Laddstation för elfordon (EVSE)
• Batteri (BESS)
• Värme, ventilation och luftkonditionering (HVAC)
• Övriga

3.4.1 Grundinställningar

Se punkt 3.1.1 .

3.4.2 Regler

Se punkt 3.1.2 .

3.4.3 Mätning

Se punkt 3.1.3 .

3.4.4. Avancerade inställningar

Det här läget kräver konfiguration av de avancerade inställningarna, som kommer att beskrivas i detalj i nästa avsnitt.

4. Avancerade inställningar för strategin "Energihanteringskoordinator..."

Det här avsnittet avser endast strategin 3.4 Energihanteringskoordinator för PV, EVSE, batteri och värmepump . Funktionaliteten skiljer sig från andra strategier, eftersom avancerade alternativ är tillgängliga och kan konfigureras. När du har definierat den uppmätta enheten från punkt 3.4.3 och klickar på knappen "Klar", visas en ny meny.

För att komma till den här menyn, följ stegen som definieras i punkt 3.1.6.

Överst i den avancerade menyn finns tre ytterligare flikar tillgängliga:

• Allmänna inställningar
• Reglerade enheter
• Optimeringslägen

Observera att alla strategier kan testas i manuellt läge som beskrivs i avsnitt 7.4. Manuell styrning av enhet i Reduxi Configurator

4.1. Detaljer

Avsnittet Detaljer innehåller fem olika avsnitt:

• Grundinställningar:
  • Ställ in strategi till Aktiv/Inaktiv
  • Byt namn på strategi

Obs: informationsikonen till höger om fältnamnet ger ytterligare förklaringar.

• Nätinställningar:
  • Säkringar (L1, L2,3), ställ in strömbegränsningen för varje huvudsäkring. Säkringsvärden är inte absolut nödvändiga.
  • Aktivt tidsfönster för import av effekt
  • Aktivt tidsfönster för export av effekt
  • Aktiv ramptid för import av effekt
  • Aktiv ramptid för import av effekt
  • Obs, säkringar och import/export av effekt erhålls från Nätinställningar

• EVSE-inställningar:
  • Max kombinerad effektbgränsning
  • Min krävd ström per fas
  • Fallbackkapacitet
  • Startrotation mellan flera laddstationer om effektbgränsningen inte tillåter att alla körs parallellt
  • Off-grid effekt

Specifika för flera laddstationer:

Om flera laddstationer är anslutna i samma konfiguration måste Reduxi-systemet samordna laddstationerna så att den totala förbrukningen inte överskrider gränserna

Logiken är följande:

• • • När flera laddsessioner startas startar inte alla laddstationer samtidigt för att förhindra toppar i förbrukningen. Parametern "startrotation" definierar intervallet för växling mellan laddstationerna
    • Om flera elbilar är anslutna och laddar, minskas effekten för alla linjärt för att hålla förbrukningen inom gränserna. Om exempelvis gränsen är 80 kW och det finns 10 elbilar anslutna, får var och en av dem 8 kW.
    • Om den minsta erforderliga strömmen för alla anslutna fordon skulle överbelasta importgränsen, väntar den senast anslutna laddstationen tills strömmen är tillgänglig. Det är principen "först till kvarn".

• PV-inställningar:
  • Fallback-effekt vid förlorad anslutning
  • Off-grid-effekt

• HVAC-inställningar
  • Fallback-inställningsvärde
  • Off-grid-inställningsvärde



4.2. Reglerade enheter

Se punkt 3.1.2 .

4.3. Optimeringslägen

Denna del av strategin är där det verkliga mervärdet av strategin blir tydligt. Alla mer komplexa funktioner/egenskaper ställs in för varje enhet som ingår i strategin. Följande steg visas för ytterligare förklaring och är:

• Standardläge
• Schemaläge
• Negativt prisläge
• AI-lägen

För att lägga till ett ytterligare optimeringsläge, tryck först på plusknappen under inställningarna för standardläget och välj sedan det ytterligare optimeringsläget . De två bilderna nedan visar hur du lägger till ett optimeringsläge.

Prioriteten för optimeringslägena är som följer

• AI-läge
• Negativt prisläge
• Schemaläge
• Standardläge

Ett exempel: Läget "Negativt prisläge" säkerställer att ingen el exporteras när priset är negativt. Under de perioder då priset inte är negativt fungerar detta läge inte (har ingen effekt). Därför används läget "Schemaläge" (om och när det är definierat). Utanför de schemalagda perioderna används "standardläget".

4.3.1. Standardläge

Detta läge länkar direkt till de huvudgränser för elnätet som definieras av elnätsoperatören. Export- och importgränser definieras för att styra byggnadens utbud och efterfrågan. Bredvid gränserna bör även målen definieras. Avancerade alternativ kan konfigureras på höger sida (blå rektangel).



Export-/importgränser

När export-gränsen är inställd begränsar Reduxi-systemet automatiskt den energi som matas in i nätet. Detta påverkar byggnadens elproduktion, såsom fotovoltaisk produktion, batteriproduktion och potentiellt andra produktionskällor, så att de aldrig överskrider exportgränsen.

Om import-gränsen är inställd begränsar Reduxi-systemet automatiskt byggnadens efterfrågan på energi från nätet. Detta påverkar byggnadens elförbrukning, såsom laddning av elfordon, förbrukning av HVAC-drift och andra apparater, så att importgränsen aldrig överskrids.



Mål

Det finns flera möjliga mål för att förverkliga olika sätt att hantera utbud och efterfrågan på en byggnad:

• Maximalisera produktionen är ett läge där Reduxi-systemet tvingar elproduktionen (dvs. PV-produktion, batteriproduktion) till maximalt, men överskrider aldrig exportgränsen. Om det inte finns någon gräns arbetar produktionen med maximal effekt. Detta fall används när användaren vill nå exportgränsen med alla produktionsresurser. Om PV-produktionen inte kan nå exportgränsen används batteriets effekt (om den är implementerad) för att ge överskottskraft. På liknande sätt, om gränsen nås och det finns överskottskraft från PV, laddas batteriet.

• Självkonsumtion är ett läge där Reduxi-systemet försöker nå noll nettoeffekt för export/import om möjligt. Målet här är att PV-produktionen täcker alla konsumtionsbehov, om systemet är utrustat med ett batteri laddar överskottskraft från PV batteriet, och kraften kommer att förbrukas senare när det inte finns någon PV-produktion för att nå nollsummeffekt på huvudmatningen. Om det fortfarande finns överskottskraft från PV exporteras den till nätet tills exportgränsen nås.

• Maximal användning är ett läge där Reduxi-systemet försöker förbruka så mycket energi från nätet som möjligt och arbetar vid importgränsen. Om det inte finns någon importgräns, arbetar systemet vid maximal effekt för alla elkonsumenter. Detta fall används främst när marknadspriserna är låga eller till och med negativa, då arbetar till exempel EVSE-systemet med full effekt, batteriet laddas vid sin maximala effektpotential eller den extra konsumenten slås på.

• Spetsreducering är ett läge där Reduxi-systemet minskar efterfrågan på ström från nätet ("reducerar toppen") så att importströmbelastningsgränsen aldrig överskrids. I detta fall (främst används inom industrin) reduceras konsumenternas effekt eller i många fall stängs av, så att inga konsumtionstoppar genereras, vilket också innebär att fastighetsägaren inte betalar avgifter för överskridande av effekten.

Varje läge kan eller kanske inte styra batteri, HVAC, PV, laddningsstation. Detta kan konfigureras via avancerade alternativ ("Redigera"-knappen).

Alla ovanstående strategier respekterar import- och exportgränsen som standard.



Avancerade alternativ

De avancerade alternativen är tillgängliga via knappen "Redigera" längst till höger. De avancerade alternativen visas nedan.

Ytterligare tillgängliga alternativ är:

• Batteri
• PV - fotovoltaisk (solkraftverk)
• EVSE - Elektrisk fordonsutrustning (laddningsanordning för bil)
• HVAC - Värme, ventilation och luftkonditionering

Batteri

• Aktivera laddning (Ja/Nej), om ja, kommer Reduxi-systemet att ladda batteriet.
• Aktivera urladdning (Ja/Nej), om ja, kommer Reduxi-systemet att urladda batteriet.
• Allokera ström endast från PV. Om så är fallet, kommer Reduxi-systemet endast att ladda batteriet när det finns överskottsström tillgänglig från PV (vanligtvis används i Självkonsumtionsläge ).

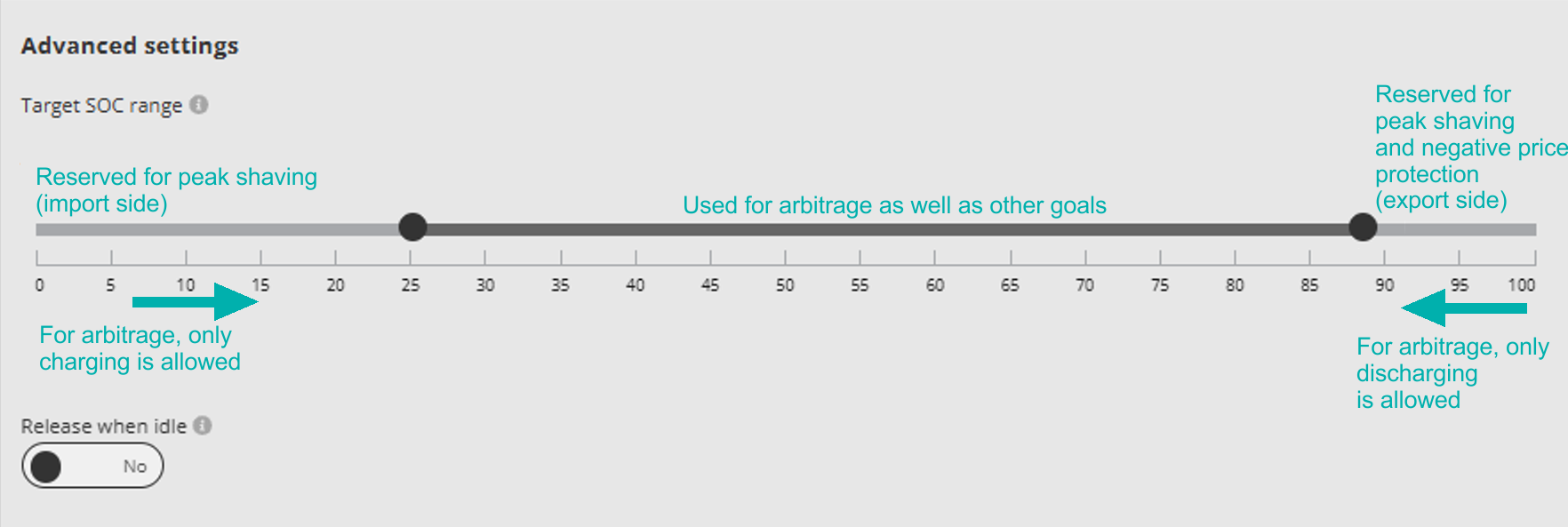

• Min/Max SOC (laddningsnivå) anger gränsen till vilken Reduxi-systemet kommer att ladda eller urladda batteriet. I många fall erhålls SOC från batteriet självt (det visas vid tillsats av enhet, men det bör anges manuellt i den här menyn). Obs: ställ in min/max SOC enligt värdet som föreskrivs av batterileverantören. Om flera batterier är anslutna ska de mest begränsande min/max-nivåerna användas.

PV

• Aktivera (Ja/Nej), om ja kommer Reduxi-systemet att styra PV

EVSE

• Aktivera (Ja/Nej), om ja kommer Reduxi-systemet att styra EVSE.
• Allokera ström endast från PV-system. Om så är fallet kommer Reduxi-systemet endast att ladda elfordonet när det finns överskottsström tillgänglig från PV-system.

Värme, ventilation och luftkonditionering

• Aktivera (Ja/Nej), om ja kommer Reduxi-systemet att styra HVAC
• Minsta inställningsvärdestid, det här fältet anger den period som måste förflyta innan en ny inställningspunkt anges. Denna funktionalitet förhindrar effektivt frekvent växling, vilket förhindrar skador på HVAC.
• Inställningspunkter 1, 2, 3 ställs in baserat på den aktiva effekten på elnätet. Den är uppdelad i 3 delar. Nedan är ett exempel som förklarar alla tre situationer (inställningspunkter).
  • I den första delen, vid inställningspunkten för Aktiv effekt 1, kommer HVAC att gå in i Boost-läge, vilket innebär att den kommer att arbeta vid full potentiell effekt. Boost-läget startar när -10 kW på elnätet uppnås, dvs. PV-produktionen är mycket högre än byggnadens förbrukning.
  • Den andra delen, mellan inställningspunkterna för Aktiv effekt 1 och 2, kommer HVAC att arbeta i PÅ-läge, vilket är ett läge för normal drift. PÅ-läget kommer att sättas i drift när effekten på elnätet är större än -10 kW och mindre än 5 kW.
  • Den tredje delen, vid inställningspunkten för Aktiv effekt 2, kommer HVAC att arbeta i ECO-läge. Det betyder att den är i standby-läge eller helt avstängd. ECO-läget kommer att användas när huvudströmförsörjningen är större än 5 kW.

Obs: SG-klara värmepumpar kan bete sig olika beroende på den egna konfigurationen av eco(av)/på/boost-lägen. Oftast är eco (av)-läget tidsbegränsat. Så även om värmepumpen är i eco (av)-läge under en längre tid kommer den att växla till normal automatiskt.

4.3.2. Schemaläge

För att aktivera schemaläge, tryck först på + -knappen under alla standardlägesinställningar och välj sedan schemaläge.   Två bilder nedan visar hur du går in i schemaläge.

Nästa inställningar är följande:

• Namn på strategin
• Veckodag, välj dagar för schemalagd drift
• Månad, välj månader för schemalagd drift
• Gilttigt från/till, välj en period i dagar för drift
• Start/slut, välj tid i timmar och minuter för drift i schemaläget

Alla andra inställningar under menyn Avancerade inställningar är desamma som beskrivits tidigare i avsnittet Standardläge.

Inställningarna i "Schema"-läget är endast aktiva under de tidsluckor som definieras i schemat. Utanför dessa tidsluckor används standardläget.

4.3.3. Negativt prisläge

För att aktivera läget för negativ prissättning trycker du först på plusknappen (+) under alla inställningar för standardläget och väljer sedan läget för negativ prissättning. De två bilderna nedan visar hur du anger läget för negativ prissättning.

Läget för negativt pris fungerar i två olika optimeringsscenarier, beroende på pris och försäljnings-/köpavgiften. Avgiften måste definieras för båda riktningarna, som visas i bilden nedan:

Låt oss presentera några exempel på hur man beräknar och aktiverar läget för negativt pris:

Exempel:

Avgift = när användaren köper energi: 3 ¢/kWh; eller när användaren säljer energi: 2 ¢/kWh (1 ¢ = 0,01 €)

• a. Energipris 10 ¢/kWh

Faktiskt pris vid köp av energi: = Pris + avgift = 10 ¢/kWh + 3 ¢/kWh = 13 €/kWh

Faktiskt pris (inkomst) vid försäljning av energi: = Pris - avgift = 10 ¢/kWh - 2 ¢/kWh = 8 ¢/kWh (försäljning av energi resulterar i en vinst som reduceras med en avgift)

b. Energipris 3 ¢/kWh

Faktiskt pris vid köp av energi: = Pris + avgift = 3 ¢/kWh + 3 ¢/kWh = 6 ¢/kWh

Faktiskt pris (inkomst) vid försäljning av energi: = Pris - avgift = 3 ¢/kWh - 2 €/kWh = 1 ¢/kWh (försäljning av energi resulterar fortfarande i vinst)

c. Energipris 1 ¢/kWh

Faktiskt pris vid köp av energi: = Pris + avgift = 1 ¢/kWh + 3 ¢/kWh = 4 €/kWh

Faktiskt pris (förlust) vid försäljning av energi: = Pris - avgift = 1 ¢/kWh - 2 ¢/kWh = -1 ¢/kWh (försäljning av energi är en förlust, även om energipriset är positivt, men avgiften är högre än priset)

d. Energipris -2 ¢/kWh (negativt energipris)

Faktiskt pris vid köp av energi: = Pris + avgift = -2 ¢/kWh + 3 ¢/kWh = 1 ¢/kWh (köp av energi är en kostnad även om energipriset är negativt. Vi måste fortfarande betala en avgift)

Faktiskt pris (förlust) vid försäljning av energi: = Pris - avgift = -2 ¢/kWh - 2 ¢/kWh = -4 ¢/kWh (förlusten vid försäljning ökar när priset blir mer negativt)

e. Energipris -5 ¢/kWh (negativt energipris)

Faktiskt pris (inkomst) vid köp av energi: = Pris + avgift = -5 ¢/kWh + 3 ¢/kWh = -2 €/kWh (köp av energi är lönsamt även om vi måste betala en avgift)

Faktiskt pris (förlust) vid försäljning av energi: = Pris - avgift = -5 ¢/kWh - 2 ¢/kWh = -7 ¢/kWh



Optimering av försäljningspris

Optimering av försäljningspris används när priset fortfarande är positivt men redan under försäljningsavgiften. I denna situation uppmuntras användaren till egenförbrukning, eftersom det annars skulle uppstå en kostnad. Dessutom föreslår vi att exportgränsen i detta fall ställs in på 0 kW, vilket undviker kostnader vid överskott.

Optimeringen efter försäljningspris är aktiv i intervallen c, d, e.

Optimering av inköpspris

Optimering av inköpspris används när priset är negativt och även lägre än inköpsavgiften. I denna situation uppmuntras användaren att maximera förbrukningen eftersom det faktiska priset är lägre än noll. Som ovan föreslår vi att exportgränsen i detta fall ställs in på 0 kW.

Optimeringen efter försäljningspris är aktiv i intervallet e.

Alla andra funktioner i menyn för negativt prisläge är desamma som beskrivits i Avancerade alternativ.

För att strategin för negativt pris ska fungera måste Reduxi-styrenheten ta emot information om aktuella priser. Priserna kan vara fasta, inställda med tidsblock eller dynamiska (börs, dag framåt). Information om hur man konfigurerar prissättningar finns på Reduxi-prissättningar och konfigureras i molnapplikationen https://app.reduxi.eu/.

För andra inställningar för Reduxi-styrenheten, se länken: Reduxi-styrenhet.

För andra inställningar för molnapplikationen, se Reduxi Cloud.

4.3.4. AI-lägen

Alla AI-lägen baseras på energipriser, som kan vara fasta, tidsberoende eller dynamiska (marknad, dagen innan). Priser måste konfigureras i molnapplikationen https://app.reduxi.eu/ genom de steg som beskrivs i Reduxi-prislistor

4.3.4.1 AI-optimering av batteri

Huvudmålet med AI-batterioptimering är batterienergiarbitrage. AI-optimeringen tar hänsyn till prisplanen (t.ex. dag-före-priser). När priserna är låga laddas batteriet från nätet. När priserna är höga exporterar batteriet energi till nätet. Denna strategi syftar till att utnyttja fluktuationerna i elpriserna över tid.

Detta läge körs över en cykel på 36 timmar. Så snart som nästa dags priser är kända, tar algoritmen omedelbart hänsyn till det och optimerar batterianvändningen. Den söker efter de bästa tidsluckorna för laddning/urladdning, naturligtvis genom att beakta import- och exportgränser, batterigränser etc. I praktiken finns det två sådana cykler per dag, men de kan också vara fler eller färre, beroende på dagens priser.

AI-batterioptimering består av tre olika moduler och ett segment för "Avancerade inställningar". Endast en enskild modul kan aktiveras åt gången; annars kan olika moduler komma i konflikt, och systemet kanske inte fungerar som förväntat. I segmentet "Avancerade inställningar" gäller skjutreglaget "Mål-SOC-intervall" endast för intäktsoptimering (batteriarbitrage), de andra två modulerna använder alltid all möjlig kapacitet. Växlingsknappen "Frisläpp vid inaktivitet" gäller alla segment. Dess funktion är att tillåta det lokala systemet (t.ex.., växelriktaren på plats) att köra sina egna kommandon oberoende av Reduxi-kontrollern, fungerande i självanvändningsläge, toppklippning etc.

"Mål-SOC-intervall" förklaring:

Mål-SOC-intervall specificerar intervallet som används för batteri-arbitrage. Regionen utanför mål-SOC-intervallet kan endast användas av andra lägen (t.ex. toppklippning).

"Frisläpp vid inaktivitet" förklaring: Tillåter att batteriet används av andra lägen (t.ex. toppklippning, negativ prisstyrning, självanvändning) när det inte styrs av AI-batterilägena. Ställ in detta på Nej om batteriet endast är avsett för arbitrage; ställ in på Ja om det också används för andra lägen.

Exempel för "Frisläpp vid inaktivitet = Sant":

Om den schemalagda batteriladdnings-/urladdningseffekten beräknas till 0, återgår systemet till sitt standardläge (t.ex. toppklippning, negativ prisstyrning, självanvändning).

Om den schemalagda batteriladdnings-/urladdningseffekten beräknas till ett värde som skiljer sig från 0, kommer systemet att arbeta inom det beräknade effektområdet, vanligtvis vid växelriktarens minsta eller högsta märkeffekt.

Exempel för "Frisläpp vid inaktivitet = Falskt":

Systemet kommer att arbeta inom det beräknade effektområdet, vanligtvis vid växelriktarens minsta eller högsta märkeffekt, och kommer inte att tillåta systemet att återgå till sitt eget läge (t.ex. toppklippning, negativ prisstyrning, självanvändning).

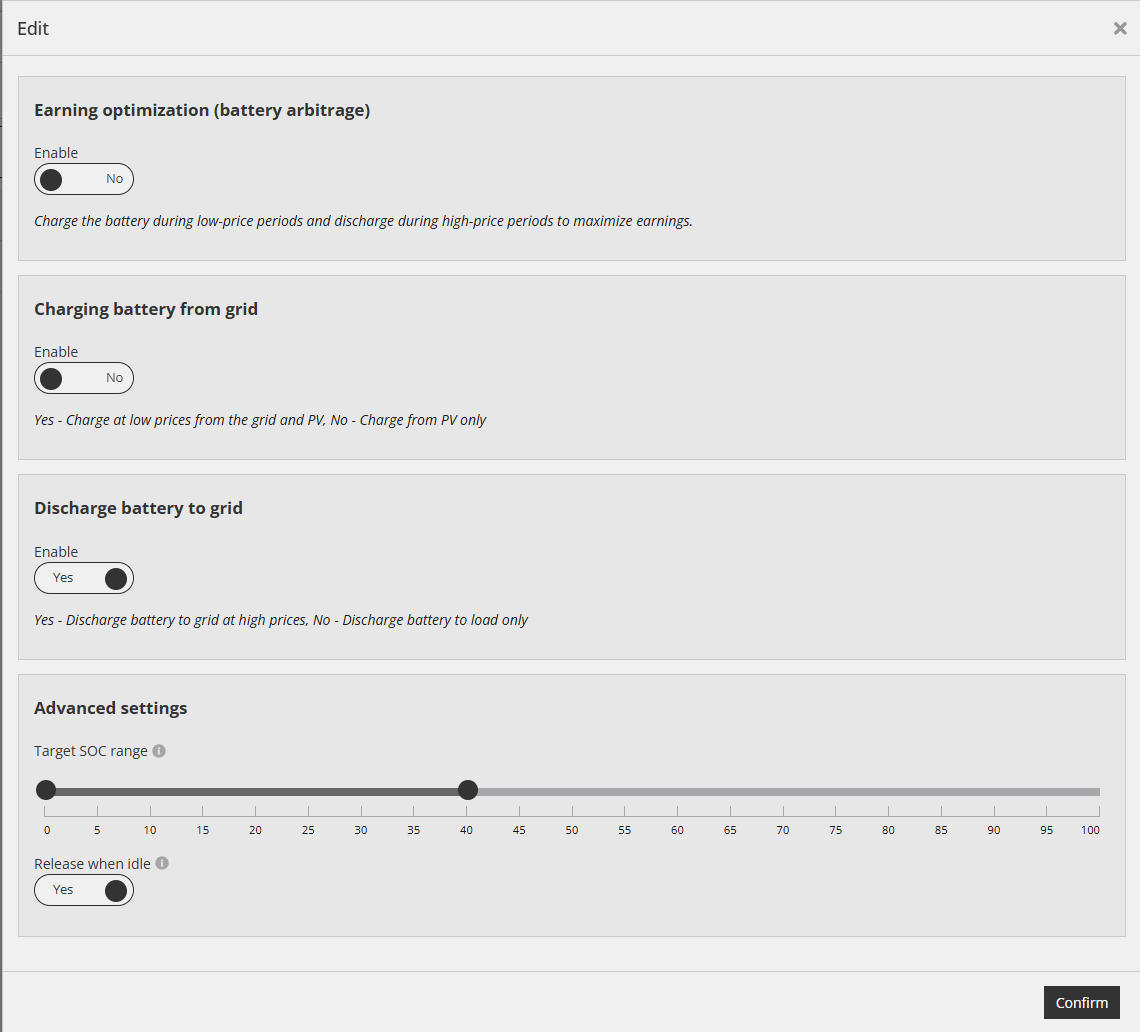

Undermenyn för AI-batterioptimering (alla moduler och segmentet Avancerade inställningar), bild:

Intäktsoptimering (batteriarbitrage) modul:

Genom att växla tillstånd för växlingsknappen, aktivering/inaktivering för batteri-arbitrage aktiveras/inaktiveras.

• Intäktsoptimering (batteriarbitrage) (växlingsstandardvärde: JA)
• Laddningsoptimering/Urladdningsoptimering (växlingsstandardvärden: JA), växlingsknapparna är låsta (endast synliga), och båda är aktiverade.

Min. intäkter per cykel definition:

Min. intäkter per cykel kan beräknas med formeln = Min. intäkter per cykel = fullständig investering för batteriinstallation/uppskattat antal cykler för batteri (information från tillverkaren) = 10000 €/antal cykler (5000) = 20 €/cykel.

Om värdet för Min. intäkter per cykel är inställt till 0, då ignoreras denna beräkning, och arbitrage kommer att utföras oavsett pris på börsen.

En laddnings-/urladdningscykel utförs endast om de förväntade intäkterna överstiger Min. intäkter per cykel. Cyklen i detta fall motsvarar den minimala och maximala tillåtna SOC (som definieras av batteriet eller specificeras i mål-SOC-intervallet under segmentet "Avancerade inställningar").

Ladda batteriet från nätet-modul:

Denna modul är utformad för platser där solcellsproduktion (PV) inte uppfyller det lokala energibehovet, eller där nätenergi är den enda källan. I dessa fall är det optimalt att importera energi under perioder med låga priser för senare förbrukning, vilket ger energikostnadsbesparingar.

Modulinställningar:

Intäktsoptimering (batteriarbitrage) = Falskt

Ladda batteriet från nätet = Sant

Urladda batteriet från nätet = Falskt

Frisläpp vid inaktivitet = Sant. Observera, detta är viktigt!



Urladda batteriet från nätet-modul:

Denna modul är utformad för platser där solcellsproduktion (PV) överskrider det lokala energibehovet. Systemet maximerar lönsamheten genom att exportera överskottsenergi till nätet, vanligtvis baserat på SPOT-marknadspriser. En sekundär fördel är att genom att urladda batteriet till nätet skapas kapacitet för att lagra överskotts solcellsproduktion. Detta är särskilt fördelaktigt för installationer där solcellssystemets nominella effekt överskrider den maximala exporteffekt som tillåts till nätet.

Modulinställningar:

Intäktsoptimering (batteriarbitrage) = Falskt

Ladda batteriet från nätet = Falskt

Urladda batteriet från nätet = Sant

Frisläpp vid inaktivitet = Sant. Observera, detta är viktigt!

4.3.4.2 AI-optimering av EVSE

På samma sätt som ovan beaktar även denna AI-optimering prissättningen (t.ex. dagens priser). Här, när priserna är låga, laddas bilen från nätet. Laddningshastigheten beror på priset. Ju lägre pris, desto högre laddningsström.

Detta läge använder en 24-timmars cykel. Den söker upp till 24 timmar framåt i tiden och hittar den bästa tidsluckan för laddning, naturligtvis med hänsyn till importgränserna.

Detta läge tittar fram till kl. 06.00 nästa dag och hittar den bästa tidsluckan för att ladda, naturligtvis genom att beakta importgränserna.

Observera att laddningstillståndet för bilbatteriet inte är tillgängligt och därför inte används i laddningsläget.

4.3.4.3 AI-optimering av HVAC

Även denna AI-optimering beaktar prissättningen (t.ex. dagens priser). Här, när priserna är låga, arbetar HVAC i boost-läge, när priserna är genomsnittliga arbetar HVAC i normalt läge och när priserna är höga arbetar HVAC i ecoläge (avstängt).

Detta läge använder en 24-timmars cykel. Den söker upp till 24 timmar framåt i tiden och hittar den bästa tidsluckan för att aktivera HVAC, naturligtvis med hänsyn till importgränserna.

4.4 Hantering utanför nätet (off-grid)

Reduxi assisterar vid off-grid-strömförvaltning genom att styra anslutna enheter och minska batteriurladdningen från icke-kritiska förbrukare.

En korrekt elektrisk installation är avgörande. Systemet måste vara korrekt utformat och installerat av en kvalificerad installatör, inklusive lämplig kabeldragning och automatiska omkopplinganordningar. Detta säkerställer att under övergången till off-grid-läge, ingen återmatning sker till det publika nätet från tredjepartsgenereringskällor, särskilt AC-kopplade enheter som PV-växelriktare.

Det är viktigt att off-grid-läge aktiveras och hanteras av själva batteriväxelriktaren, eller av ytterligare automatiska omkopplingsanordningar som säkerställer snabb och pålitlig frånkoppling från nätet.

Vid ett strömavbrott reagerar en kompatibel batteriväxelriktare (hybridväxelriktare) inom millisekunder. Den upptäcker nätfelet, kopplar från nätet och börjar omedelbart leverera ström till byggnaden. Tillgängligheten av denna funktion beror på växelriktaren och systemdesignen, så detta bör bekräftas med installatören.

I en off-grid-situation tar Reduxi emot off-grid-status från växelriktaren och börjar hantera andra anslutna enheter för att förhindra för tidig batteriurladdning. Detta inkluderar styrning av laster som elbilsladdare, HVAC och även PV.

Till exempel, under ett strömavbrott, kopplas elbilsladdningen automatiskt bort för att bevara batterikapaciteten. Dessa beteenden måste konfigureras korrekt i förväg baserat på systemprioriteringar och användarkrav.

5. Testning och analys av strategier

För att testa och bekräfta att en strategi fungerar enligt förväntningarna kan man granska mätdata (strömmar, effekt från mätaren etc.) och strategiens inställningspunkter (PV-effekt, HVAC SG redo inställningspunkter etc.).

Strategianalysen är tillgänglig genom att klicka på Hem/Strategier. Under "Senaste mätning" och "Analysera" kan man se den aktuella statusen och historiska data för strategiresultaten.

5.1 Manuellt läge

För testning kan man växla en specifik enhet från automatiskt läge (där enheten styrs via en strategi) till manuellt läge. Se "Manuell kontroll av enhet" i artikeln Reduxi Configurator

Det manuella läget gör att vi kan verifiera om en enhet (en värmepump, batteri, PV) fungerar enligt förväntningarna. Respekterar den inställningspunkten, vad är svarstiden...

5.2. Översikt över en strategi

Du kan komma åt strategiöversikten på den första sidan av Reduxi Configurator (vänster meny).

I sidomenyn klickar du på:

• Strategier.
• Strategin för vilken du vill ha en detaljerad inblick i mätningarna.

För varje strategi kan du se:

• Senaste mätning.
• Analys.
• Arkiv.

5.2.1. Senaste mätningar

Fliken Senaste mätningar är avsedd för att visa de senast registrerade mätningarna för den valda strategin.

Du kan ställa in uppdateringsintervallet för data (till höger).

Du kan ändra vissa parametrar här. Andra parametrar och avancerade inställningar kan redigeras i modulen Inställningar/Strategier.

Obs! Om Reduxi stängs av på grund av strömavbrott eller andra problem registrerar regulatorn inte mätningar under denna tid.

5.2.2. Analys

Under fliken Analys kan du visa tidigare data för den valda strategin. Data visas i grafisk form. Uppe till vänster kan du välja tidsperioden för vilken du vill att data ska visas.

5.2.3. Arkiv

Under fliken Arkiv lagras all tidigare data och mätningar från det ögonblick du skapade strategin för den valda strategin. Arkivet låter dig visa data i tabeller och exportera data i CSV-format.

Obs: I Arkiv-fliken är data tillgänglig tills du tar bort den valda enheten från Reduxi Configurator

Ansvarsfriskrivning

Alla strategier respekterar export- och importgränsen. Ibland reagerar de reglerade enheterna dock inte på inställningarna, eller så är deras reaktionstid långsam. Exempelvis ligger reaktionstiden för en värmepump mellan 15 och 30 minuter. Därför kan det hända att import och export av energi överskrider gränsen. För att överkomma detta så mycket som möjligt har Reduxi implementerat säkerhetszoner, så att det reglerar enheterna innan de når gränserna. Säkerhetszonerna beror på enhetstypen.
