Reduxi P1-WiFi-omvandlare används för att hämta meddelanden från olika energimätare som Iskraemeco AM550, Sagemcom T211 och andra P1-mätare

Bild: P1-port P1-port Iskraemeco AM550 Bild: Lock för P1-port Sagemcom T211

1. Fysisk anslutning mellan P1-porten och Reduxi-omvandlaren

Den psykiska förbindelsen upprättas med RJ-12-kabel, som också används för att driva P1-WiFi-omvandlaren. Ingen extra strömförsörjning behövs. RJ-12-kabel ingår i leveransen av P1-WiFi-konverteraren.

1.1 Fysisk anslutning för Iskraemeco AM550:

P1-porten är placerad i det övre högra hörnet på AM550-energimätaren. Anslut Iskraemeco AM550-mätare med RJ12-kabel till Reduxi Converter via P1-porten. En kabel ingår i paketet med Reduxi Converter. Den gröna LED-lampan från ovan ska börja lysa.

Observera att eldistributörerna (DSO) i praktiken tillåter icke-krypterad kommunikation. Vissa energimätare använder dock fortfarande en krypterad anslutning. Utan krypteringsnycklar kan du testa om anslutningen från Iskraemeco AM550 till Reduxi Controller fungerar. Du får information om huruvida kommunikationen fungerar (data tas emot). Om knapparna inte matas in kan inga data omvandlas till en mätning, men du kan åtminstone se om den fysiska kommunikationen fungerar. Du kan lägga till nycklar senare via en fjärranslutning till Reduxi-styrenheten eller (rekommenderas) genom att be eldistributören att använda en okrypterad anslutning.

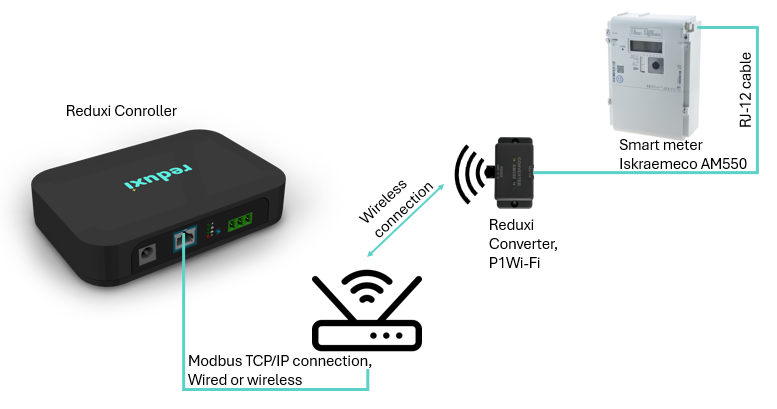

1.1.1 Trådlös anslutning till Reduxi Controller

För mer information, se även Reduxi Converter P1 WiFi

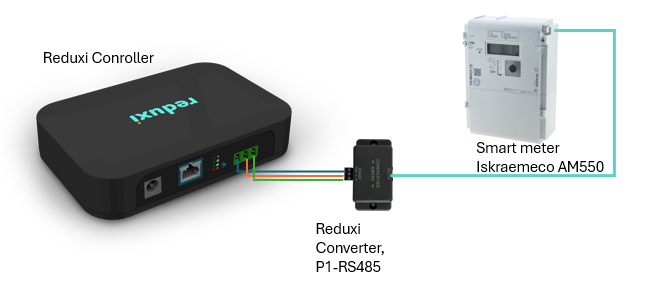

1.1.2 Kabelanslutning direkt till Reduxi Controller

Detta alternativ presenteras vid en trådbunden RS485-anslutning

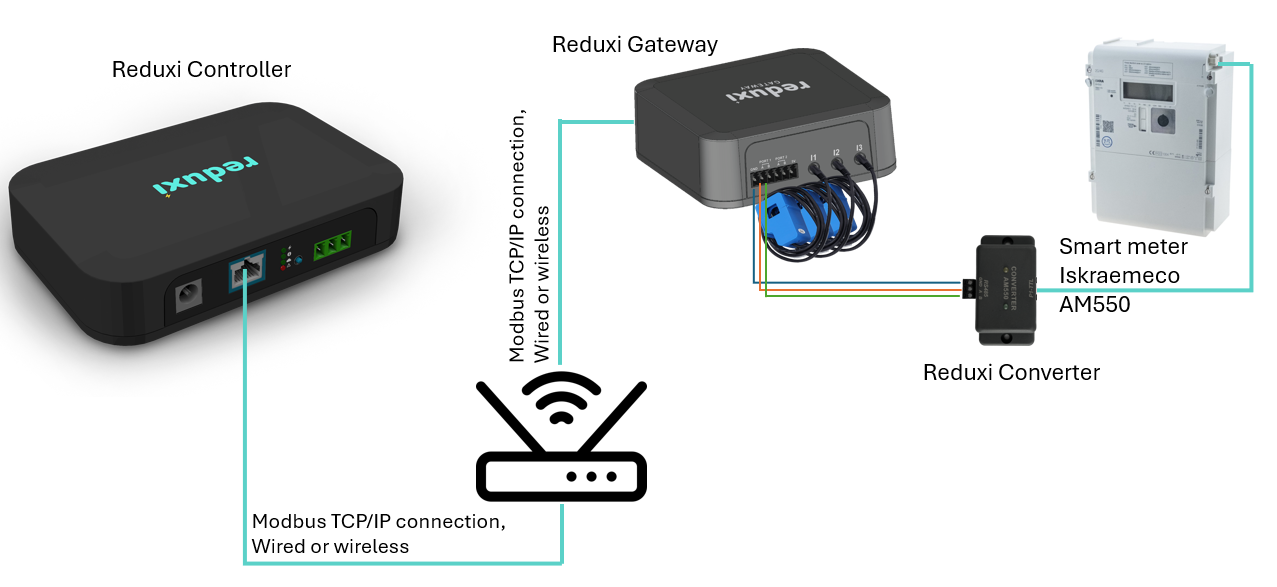

1.1.3 Fysisk anslutning till Reduxi Gateway och anslutning via Modbus TCP/IP till

Reduxi Controller

Detta alternativ presenteras vid en trådbunden RS485-anslutning

1.2 Fysisk anslutning för Sagemcom T211:

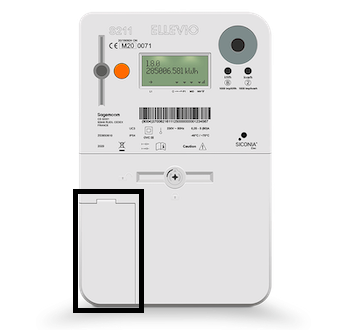

P1-porten är placerad i det nedre vänstra hörnet under plastkåpan på Sagemcom T211. Anslut P1-porten på Sagemcom T211-mätaren med RJ12-kabeln till Reduxi Converter. En kabel ingår i paketet med Reduxi Converter. Den gröna LED-lampan från ovan ska börja lysa.

Förbindelsen mellan Smartmeter Sagemcom T211 och Reduxi Controller upprättas på samma sätt som beskrivs i punkterna för Iskraemeco:

• 1.1.1 Trådlös anslutning till Reduxi Controller
• 1.1.2 Kabelanslutning direkt till Reduxi Controller
• 1.1.3 Fysisk anslutning till Reduxi Gateway och anslutning via Modbus TCP/IP till

2. Anslut P1 Wi-Fi till Reduxi-styrenheten

För den första konfigurationen måste du ansluta Reduxi Converter till Reduxi Controller med hjälp av WiFi-anslutning (TCP/IP). För mer information, vänligen följ Reduxi Converter P1 WiFi

Avancerade inställningar

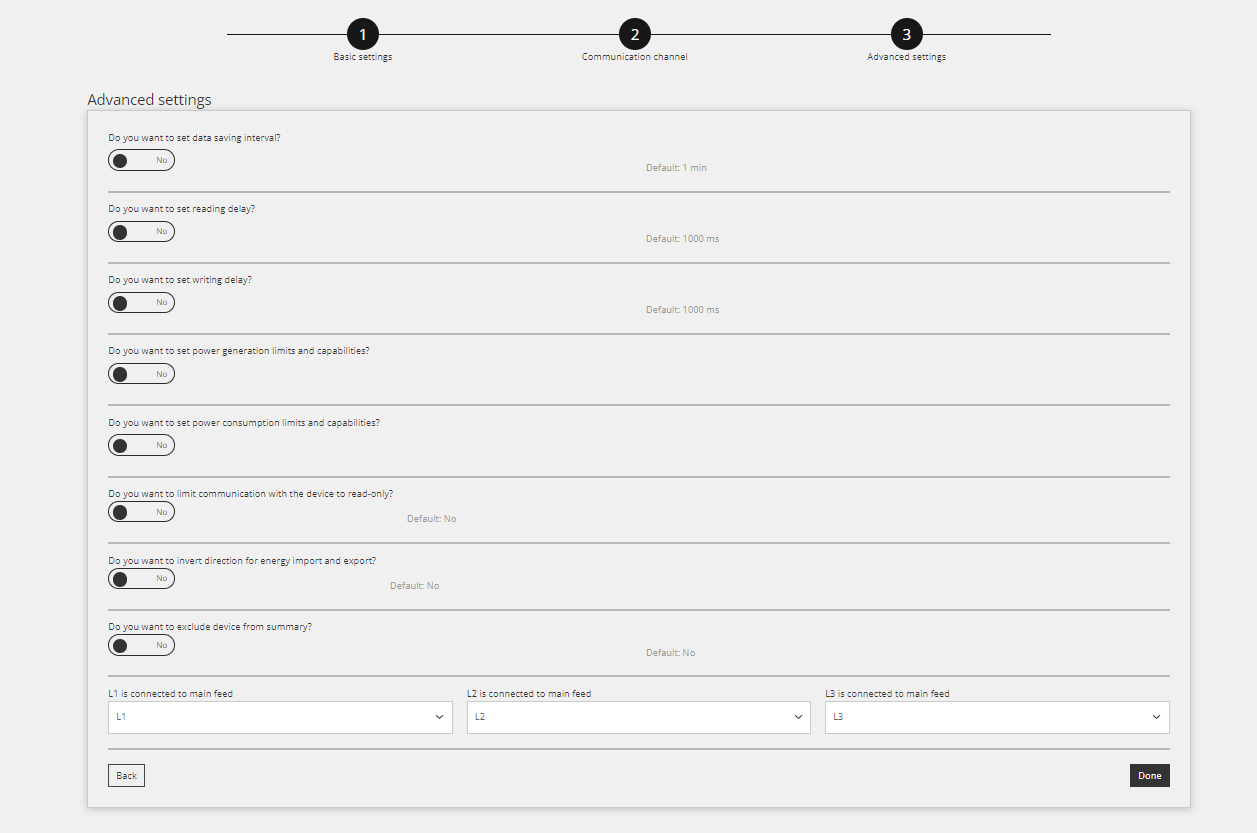

Fyll i de avancerade inställningarna och välj de parametrar som visas i bilden nedan. Inställningarna kan variera beroende på platsens behov. När du är klar klickar du på knappen "Done" nere till höger på skärmen.

Senaste mätningen

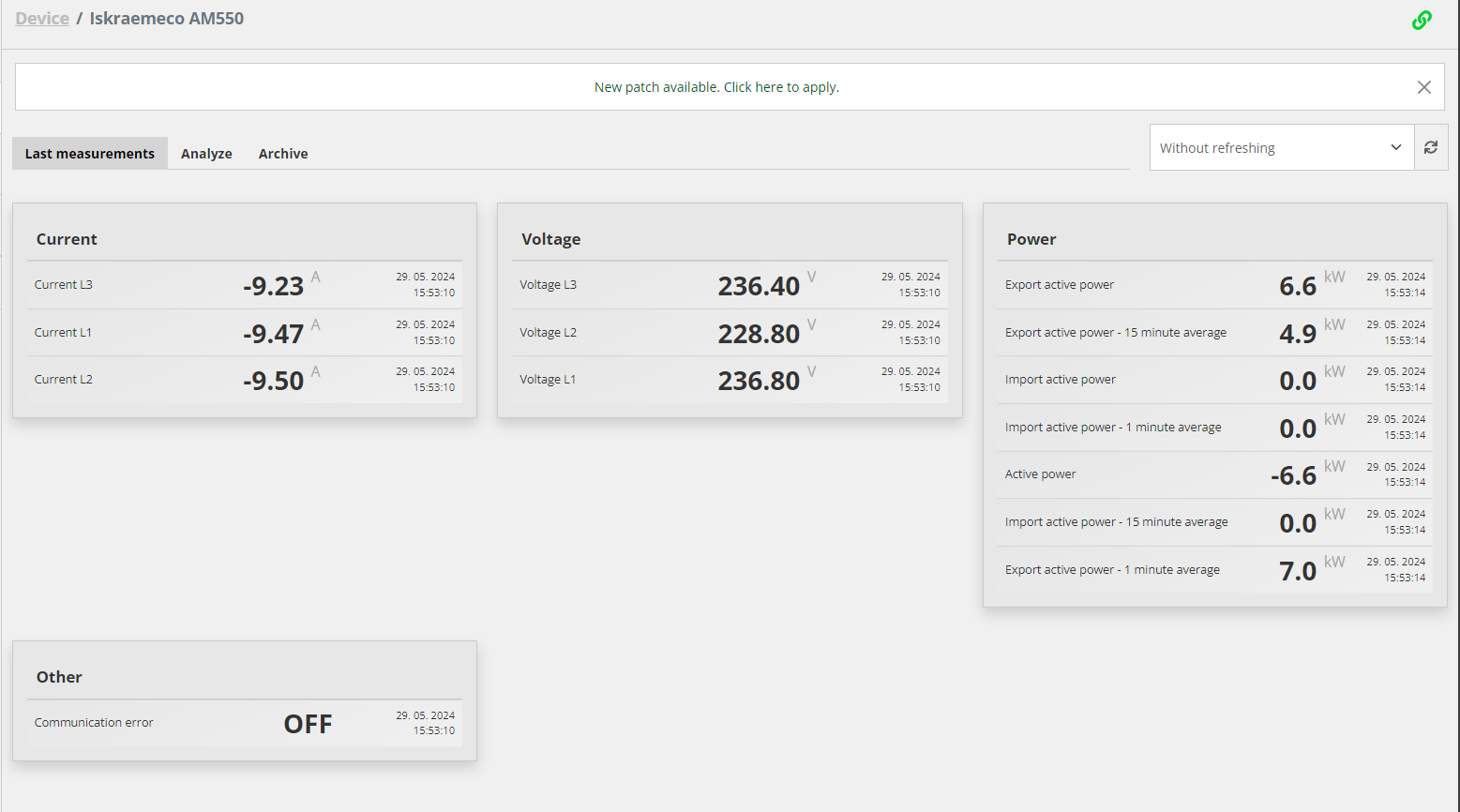

När vi har lyckats upprätta kommunikation med enheten kan vi utföra ytterligare ett test genom att kontrollera värdena på enheten. Detta görs genom att klicka på enhetsvalet på startskärmen, där vi väljer den nyligen tillagda energimätaren i trädstrukturen.

När enheten väl har lagts till via konfiguratorn kan den övervakas och styras via molnapplikationen Reduxi.
