SG-kontakter reglerar värmepumpen via Reduxi Gateway-reläutgångar. Med hjälp av flexibla värmepumpar kan vi sänka elkostnaderna med 30 %.

1. Komponenter för att upprätta en anslutning mellan Reduxi-kontrollern och Kronoterm värmepump

För att upprätta kopplingen mellan Reduxi-regulatorn och Kronoterm värmepumpen behöver vi:

1. Jag tog tillbaka styrenheten
2. Reduxi Gateway med 3x30 strömsensorer

För att driftsätta värmepumpen är det nödvändigt att lägga till en Reduxi Gateway-enhet till Reduxi-styrenheten. Anslutningen kan vara trådlös (WLAN) eller trådbunden via en UTP-kabel (LAN). Du kan hitta mer om anslutningen på länken Gateway to Controller. Reduxi Gateway med 3x30 strömgivare innehåller tre strömgivare, som används för att täcka värmepumpens fasledare, och två reläutgångar, som är fysiskt anslutna till värmepumpens SG-klara kontakt.

En symbolisk bild av hela anslutningen från regulatorn till värmepumpen:

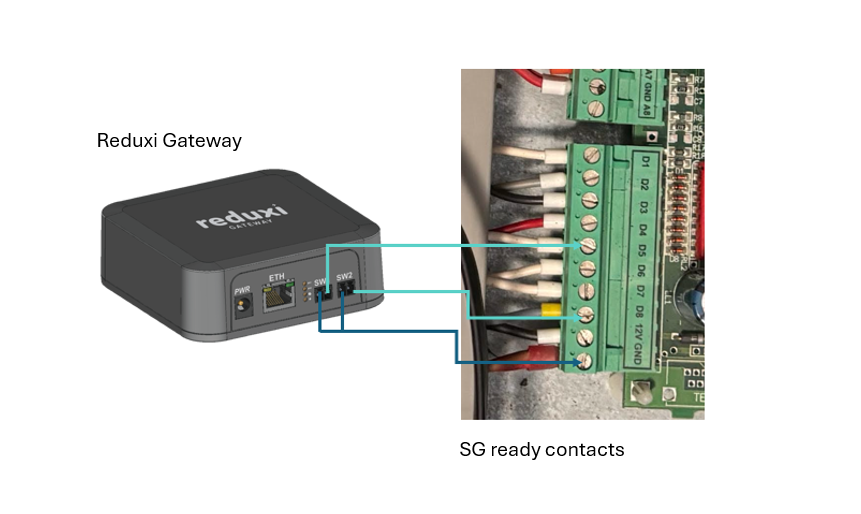

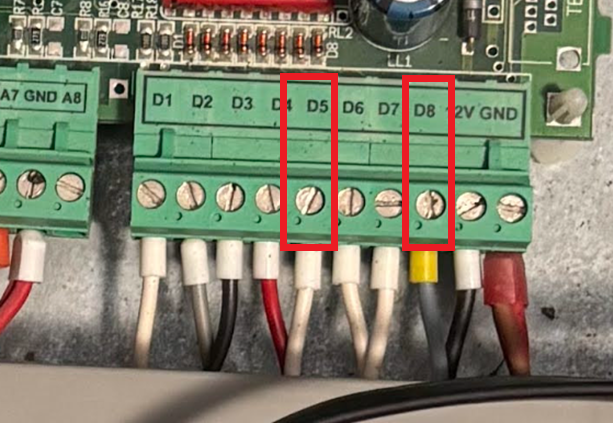

För den fysiska anslutningen av reläerna till värmepumpen är det nödvändigt att kontrollera var SG-kontakterna är placerade på värmepumpskretsen, som visas i figuren nedan för exemplet på SG-kontakterna till Kronoterm värmepump.

SG-kontakten på den digitala ingången D5 är avsedd att reducera driften av värmepumpen.

SG-kontakten på den digitala ingången D8 är avsedd att öka driften av värmepumpen.

2. Ansluta Reduxi Gateway till det lokala internetnätverket

• Anslut AC-DC-adaptern till Reduxi Gateway och anslut sedan adaptern till elnätet. Den första lysdioden från toppen ska börja lysa grönt.
• Gå till nätverksinställningarna för dina WiFi-nätverk på din mobila enhet eller dator och anslut till det trådlösa nätverket "Gateway".
• Om popup-fönstret inte visas automatiskt, öppna din webbläsare och gå till http://gateway.local
• Använd användarnamnet "admin" och lösenordet "admin" för att logga in.
• Konfigurera ett trådbundet eller trådlöst nätverk och anslut Reduxi till ditt lokala nätverk (vi rekommenderar att du ställer in en statisk IP-adress).
  • Konfigurera ett trådbundet nätverk om du använder en Ethernet-kabel för att ansluta till ditt lokala nätverk.
  • Om du använder ett WiFi-nätverk för att ansluta till ett lokalt nätverk, ställ in ett trådlöst nätverk.
• Klicka på "spara" och anslut nu din mobiltelefon eller dator till samma trådbundna eller trådlösa lokala nätverk som du tidigare anslutit Reduxi Gateway till.
• Reduxi-kontrollern måste tidigare vara ansluten och ansluten till det lokala internetnätverket ( Reduxi Controller ).
• Följ följande kapitel för att ansluta reläutgångarna och installera strömsensorerna.

3. Bindning av Reduxi gateway-reläer till SG-kontakter

Reläutgångarna från Reduxi-gatewayen är anslutna till SG-kontakterna som visas i den symboliska bilden nedan.

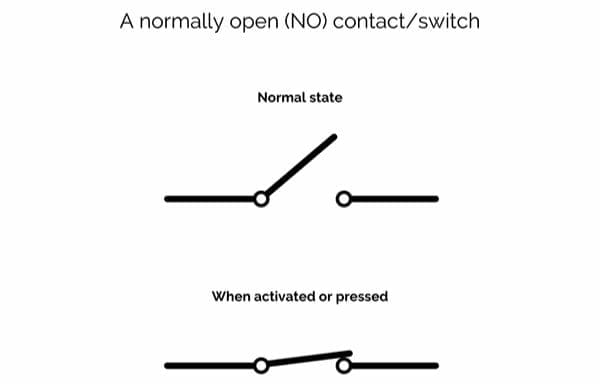

Warning: The Reduxi Gateway device allows the use of relay outputs that are permanently closed " Normally Closed - NC " or opened " Normally Opened - NO ", whereas in the case of heat pump Kronoterm, we use NO contacts.

4. Reduxi Gateway strömsensorer

Strömgivare används för att styra värmepumpens elektriska energiflöde, där värmepumpens effekt mäts i realtid. Strömsensorerna ingår i satsen med Reduxi Gateway-enheten och måste anslutas till tre ingångar för varje fas, som visas på bilden nedan.

Strömgivaren täcker värmepumpens individuella fas (L1, L2, L3), bild nedan:

5. Lägger till värmepump som en ny enhet via Reduxi-konfiguratorn.

För att lägga till en ny värmepump som enhet eller för att redigera en befintlig, ges följande steg, för vilka en individuell punkt presenteras.

5.1 Lägga till en enhet

Log in locally to the Reduxi configurator application on the controller and press the Add device button.

5.2 Välj den enhet du vill lägga till

I det första steget väljer du grundparametrarna för enheten du vill lägga till:

• Enhetstyp: VVS,
• Tips: Redxi Meter
• Namn: Ange namnet på enheten.

5.3 Grundinställningar

Grundinställningsmenyn ger tre alternativ, fyll i fälten som visas i bilden nedan och namnge det sista fältet som du vill.

5.4 Kommunikationskanal

Den första delen av kommunikationskanalen är avsedd för anslutning till Reduxi Gateway-enheten. Fyll i fälten enligt bilden nedan (ifylls automatiskt).

Förklaring av varje inställning i den andra delen av kommunikationskanalen:

Den andra delen av kommunikationskanalen är avsedd för de aktuella sensorinställningarna för Reduxi Gateway-enheten, där vi väljer "Auto detect from gateway" för alla aktuella sensorer.

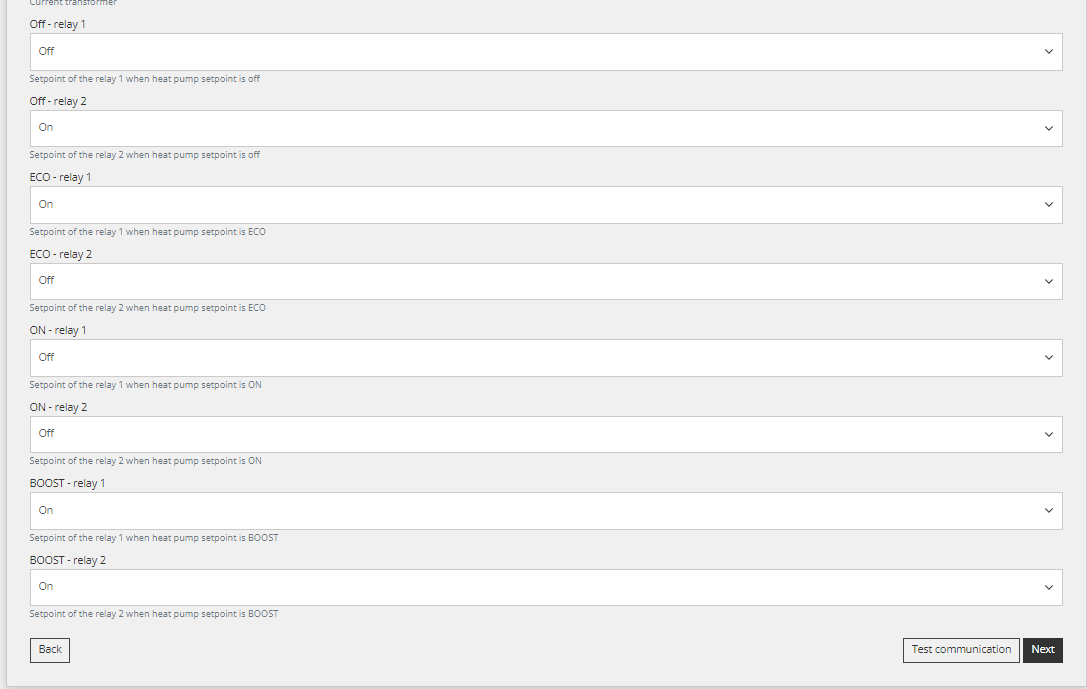

Ställ sedan in tillstånden OFF, ECO, ON och BOOST för värmepumpen, vilka definieras av tillstånden för reläerna på Reduxi Gateway-enheten. Vi måste definiera 4 olika kombinationer eller 8 olika relälayoutinställningar.

5.5 Kommunikationstest

Kommunikationstestet utförs med hjälp av knappen "Testa kommunikation", placerad på den nedre högra sidan efter alla parametrar i kommunikationskanalen.

Kommunikationstestet kan returnera två svar:

1. Kommunikationen fungerar korrekt, bilden nedan:

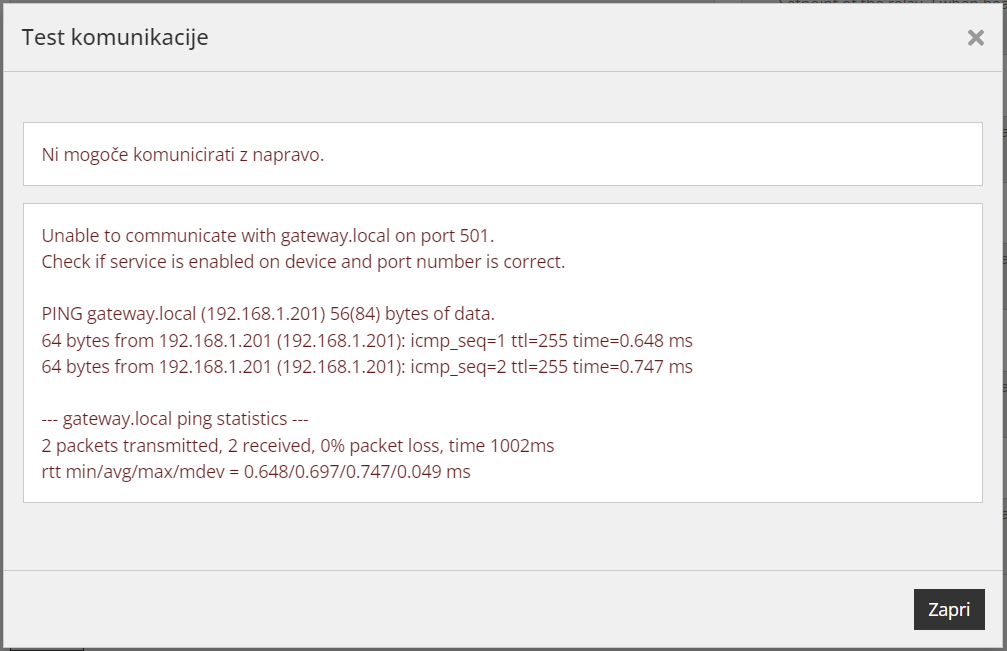

2. Kommunikationen fungerar inte korrekt, bilden nedan:

5.6 Avancerade inställningar

Den avancerade inställningen är godtycklig och beror på de specifika behoven på platsen där Reduxi-kontrollern är installerad. After finishing all the advanced settings, press the "Done" button on the lower right side.

5.7 Senaste mätningar

Efter att framgångsrikt etablera kommunikation med enheten kan vi kontrollera värdena på enheten som ett ytterligare test. Detta görs genom att klicka på enhetsvalet på hemskärmen, där vi väljer den nya addera värmepumpen i trädstrukturen.

Om vi vill att enheten ska hanteras av en strategi måste hanteringsläget ställas in på "Automatisk", men om vi byter till manuellt läge kan vi testa funktionen för olika tillstånd.

After successfully adding the device and checking the values, the device can be inspected and controlled via the Reduxi application.
