1. Reduxi Gateway introduktion

Reduxi Gateway kan användas som en mätanordning med strömsensorer, en styrbar enhet för att ansluta Smart Grid-kontakter eller liknande, eller en grundläggande gateway för att konvertera RS485-signaler till TCP/IP.

Reduxi Gateway är en tilläggsenhet till Reduxi-styrenheten som fungerar som den primära logikenheten. Reduxi Gateway har två RS485-portar, tre ingångar för strömsensorer och två reläutgångar. Den kan anslutas till det lokala nätverket via Ethernet-kabel eller WiFi. Med Reduxi Gateway kan RS485-signalen konverteras till TCP/IP. Med denna funktionalitet blir gamla enheter som inte stöder TCP/IP tillgängliga för det lokala nätverket (LAN, WLAN), dessutom är konvertering till TCP/IP användbar när kabeldragning till den enhet vi vill mäta är för komplicerad, istället placeras Reduxi Gateway nära enheten för anslutning via RS485 och kommunikation till Reduxi Controller via TCP/IP.

Med hjälp av strömsensorer kan du använda Reduxi Gateway som en mätare och mäta energiförbrukningen för den uppmätta enheten genom att ta tag i enhetens fasledningar med strömsensorer. Reduxi Gateway mäter strömflödet (absolut värde, utan att känna till flödesriktningen) och använder 230V som standardspänning, eller så tar den spänningen per fas från en av de enheter som är anslutna till Reduxi-styrenheten och som ger spänningsmätningar.

Genom reläutgång kan Reduxi Gateway styra enheter som stöder ON/OFF-reglering, vilket innebär att Reduxi Gateway kan slå av eller på dem. Ett av användningsfallen är Smart Grid eller EVU-kontakt, där du kan styra värmepumpar genom att minska eller öka deras förbrukning. Den kan också användas för andra applikationer, där en enkel ON/OFF-enhetsreglering används.

Tillgång till användarhandboken finns: Reduxi Gateway manual



1.1 Indikeringslampor för Reduxi Gateway

För en snabb överblick av Reduxi Gateways driftstatus visas indikationslampor:

Förklaring av varje lampa:

• LED 1:
  • grön = strömförsörjning ON
  • blå = ansluten till internet
  • röd= fel, vit = uppdatering/återställning

• LED 2:
  • grönt blinkande = läsning på PORT 1
  • blått blinkande = skrivning på PORT 1

• LED 3:
  • grönt blinkande = avläsning på PORT 2
  • blått blinkande = skrivning på PORT 2

• LED 3:
  • gul = Modbus-kommunikation

• LED 4:
  • grön = relä 1 ON
  • bule = relä 2 ON
  • turkos = relä 1 och relä 2 ON

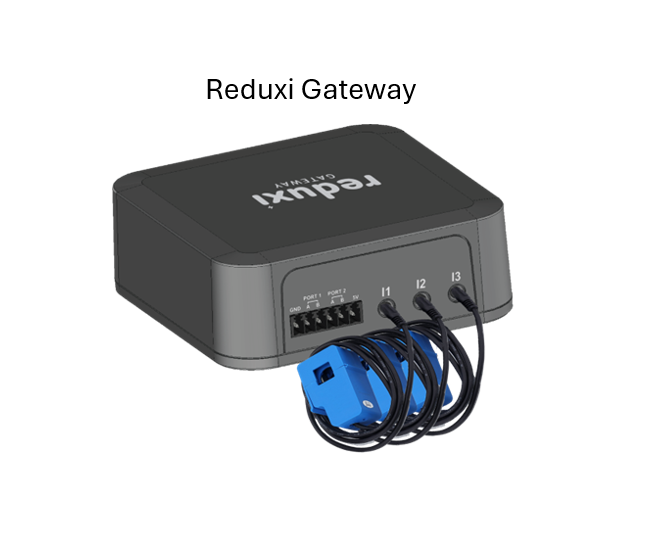

Symbolisk bild av Reduxi gateway:

2. Första anslutningen till Reduxi Gateway

Reduxi Gateway erbjuder två anslutningsalternativ, det första är att ansluta med en Ethernet-kabel direkt till nätverket (LAN), och det andra är att ansluta till Reduxi Gateways accesspunkt.



2.1 Kabelanslutning

Anslut Reduxi Gateway fysiskt till det lokala nätverket (LAN), till en internetswitch eller router. Kontrollera först att Reduxi Gateway är ansluten till strömförsörjningen, som ingår i leveranspaketet för Reduxi Gateway. När du är ansluten till LAN bör Reduxi Gateway-konfiguratorn visas ("popup") automatiskt i din standardwebbläsare, om den inte gör det, följ instruktionerna i 2.3 Koppla upp dig mot Reduxi Gateway-konfiguratorn.

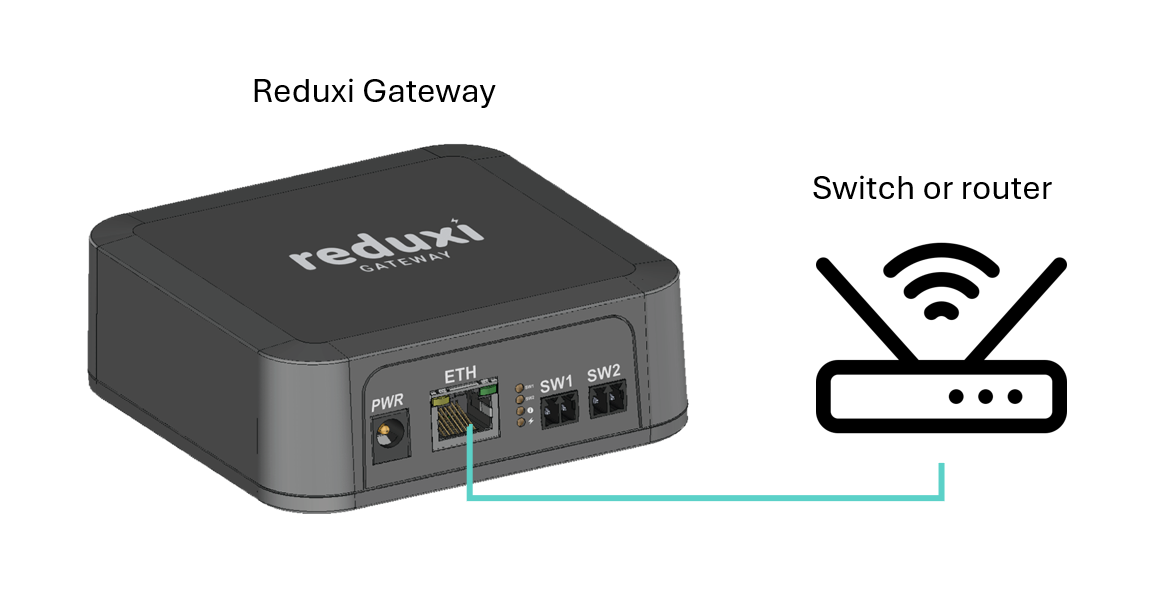

Symbolisk bild av Reduxi Gateway-anslutning till switch/router:



2.2 Trådlös anslutning

För att ansluta till Reduxi Gateways Wi-Fi-åtkomstpunkt genom att kontrollera tillgängligt Wi-Fi på din smartphone eller dator.

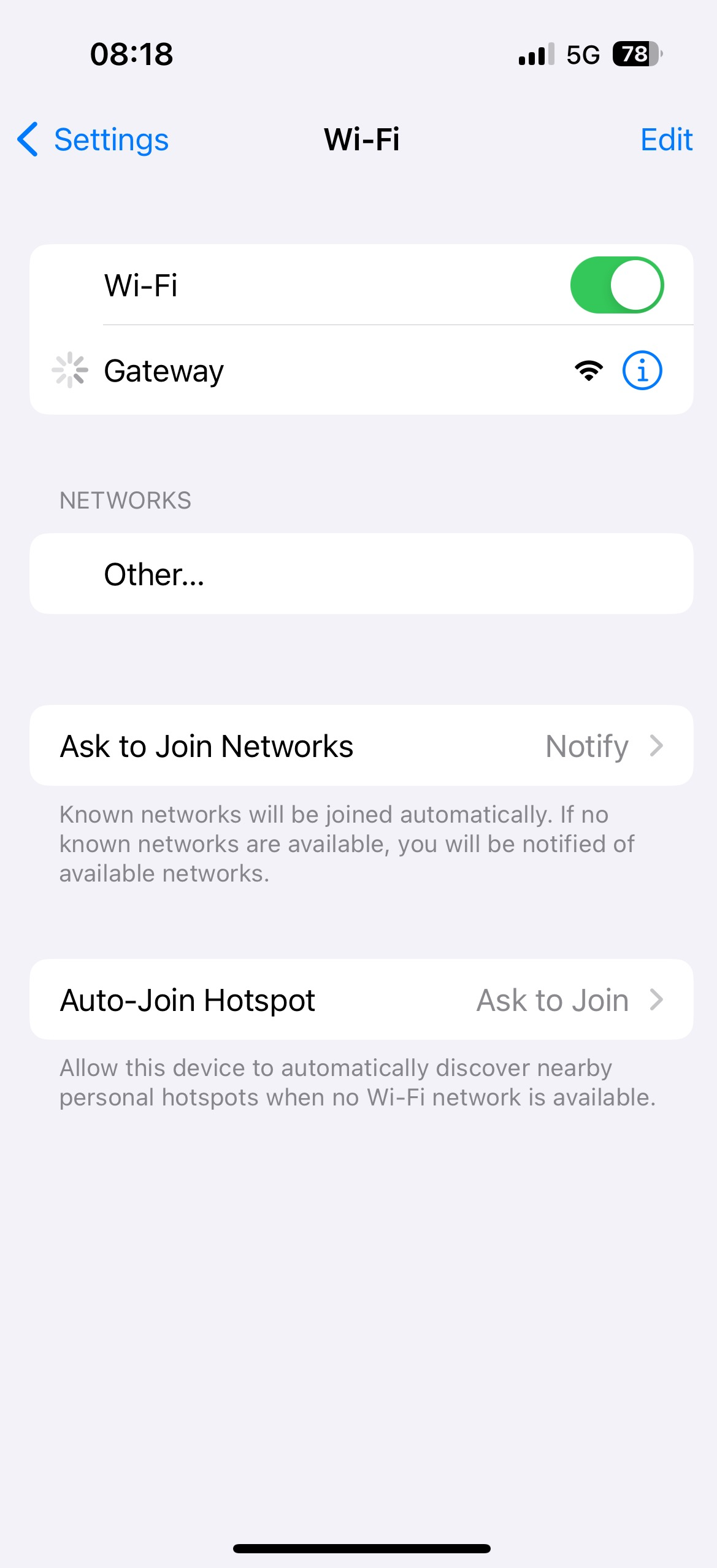

Wi-Fi SSID är"GATEWAY", INGET lösenord behövs för att ansluta till detta WiFi-nätverk. När du är ansluten till WiFi bör Reduxi Gateway-konfiguratorn visas ("popup") automatiskt i din standardwebbläsare, om den inte öppnas, följ instruktionerna från 2.3 Sing-in to Reduxi Gateway Configurator.



2.3 Koppla in Reduxi Gateway-konfiguratorn

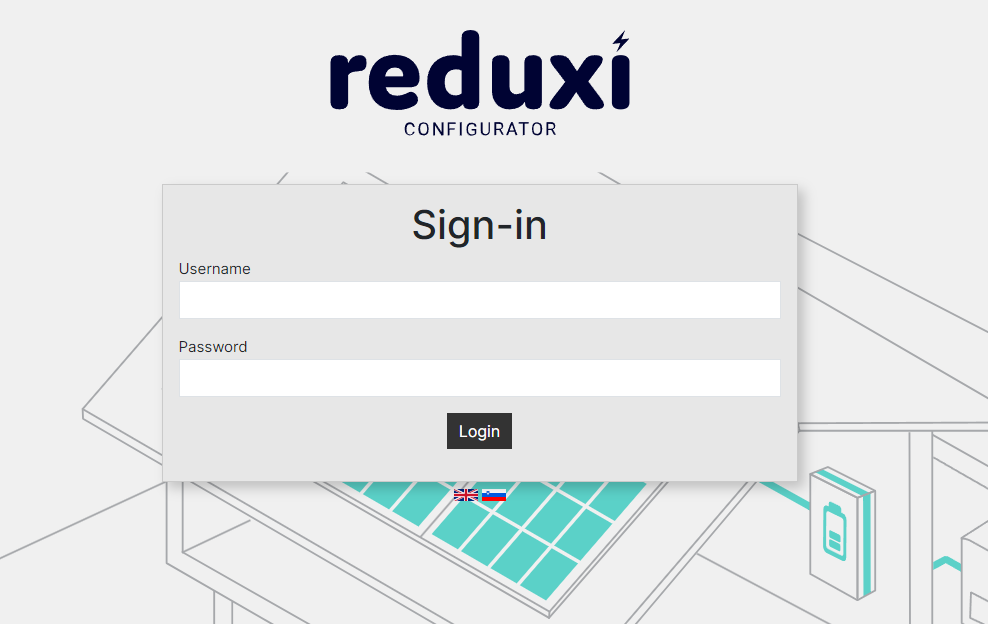

När du är ansluten till WiFi eller LAN ska konfiguratorn visas ("popup") automatiskt i din standardwebbläsare, om den inte öppnas ska du ange följande URL-adress: http://gateway.local, om konfiguratorn fortfarande inte kan nås ska du kontrollera din internetanslutning och kontrollera att du är ansluten till samma LAN eller WLAN som Reduxi Gateway. När du är ansluten till Reduxi Gateway-konfiguratorn är inloggningsparametrarna följande:

• Användarnamn: admin
• Lösenord: admin

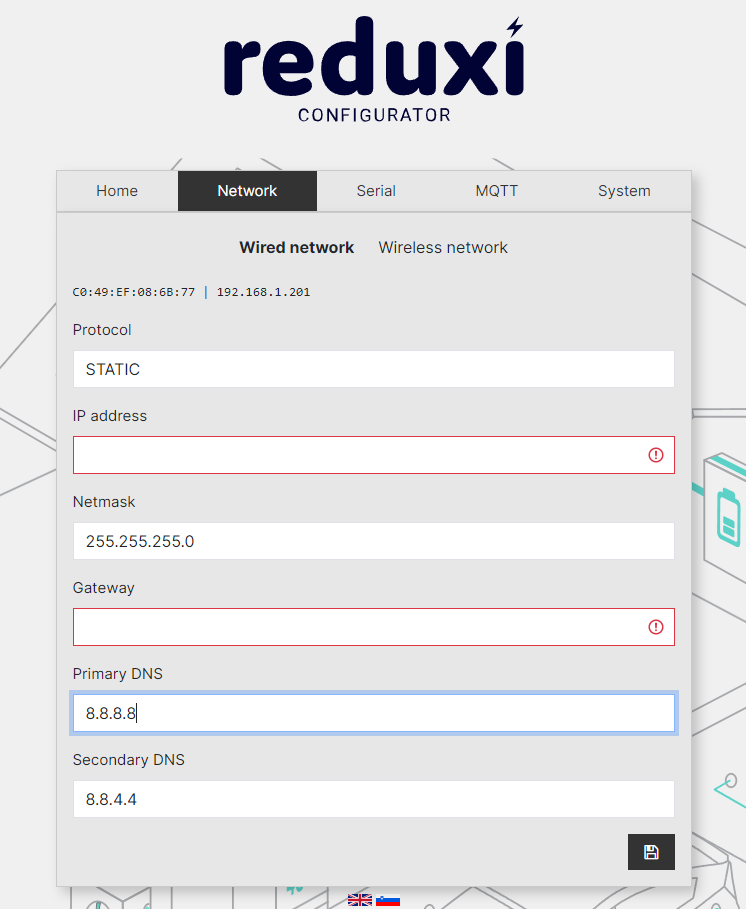

2.3.1 Konfigurera nätverksinställningar för trådbunden nätverksanslutning

Eftersom DHCP-protokollet för tilldelning av IP för Reduxi Gateway är inställt som standardprotokoll rekommenderar vi starkt att du ställer in en statisk IP för Reduxi Gateway. Gå till Network settings/Wired network och välj protocol till STATIC och ställ in övriga parametrar:

• IP-adress: ställ in IP,
• Nätmask: ställ in nätmasken (vanligtvis 255.255.255.0),
• Gateway: ange nätverkets gateway (om det behövs),
• Primär DNS: ange din DNS (om det behövs),
• Sekundär DNS: ange din DNS (om det behövs),
• Klicka på knappen "Spara" under nätverksinställningarna

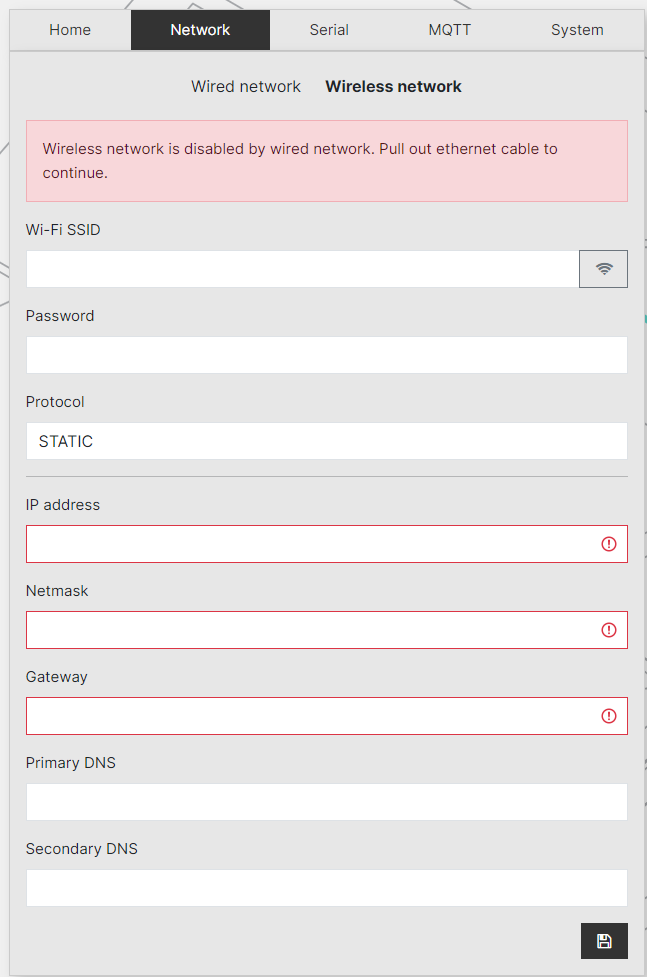

2.3.2 Konfigurera nätverksinställningar för trådlöst nätverk

Först fyller du i nödvändig information om det lokala WiFi som valts som det föredragna WLAN. Sök efter tillgängliga WiFi-nätverk genom att klicka på WiFi-symbolen till höger. När du har valt anger du lösenord och ansluter.

Eftersom DHCP-protokollet för tilldelning av IP för Reduxi Gateway är inställt som standardprotokoll rekommenderar vi starkt att du ställer in en statisk IP för Reduxi Gateway. Gå till Network settings/Wireless network och välj protocol till STATIC och ställ in övriga parametrar:

• IP-adress: ställ in IP,
• Nätmask: ställ in nätmasken (vanligtvis 255.255.255.0),
• Gateway: ange nätverkets gateway (om det behövs),
• Primär DNS: ange din DNS (om det behövs),
• Sekundär DNS: ange din DNS (om det behövs),
• Klicka på knappen "Spara" under nätverksinställningarna



2.3.3 Startsida för Reduxi Gateway

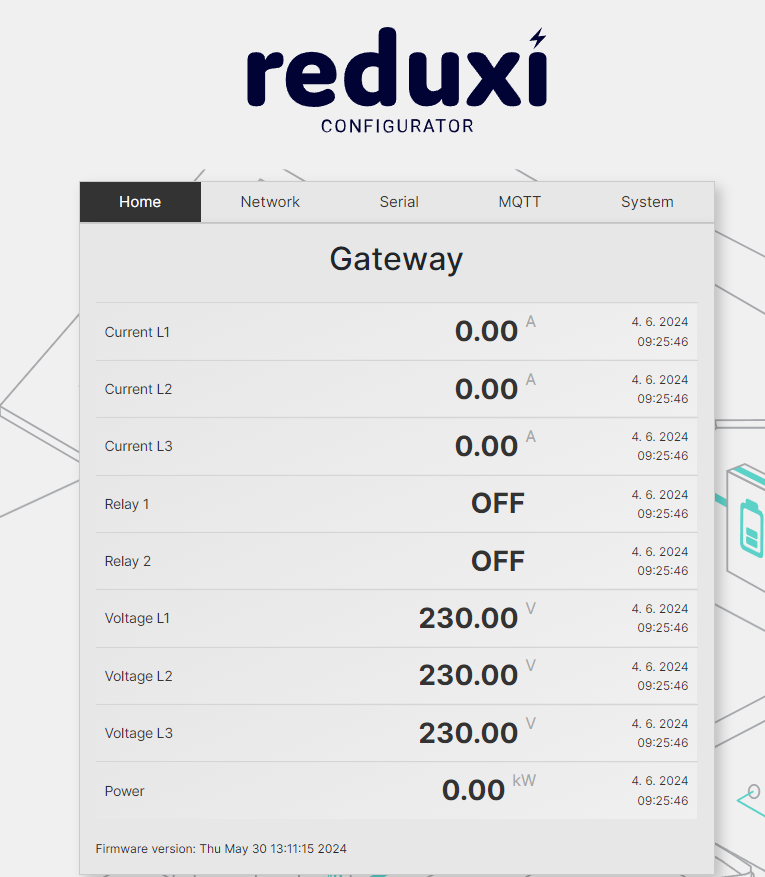

När du har öppnat Reduxi Gateway-konfiguratorn öppnas startsidan, där data finns tillgängliga för strömmar, spänningar (data överförs från Reduxi-styrenheten) och effekt för den uppmätta enheten.

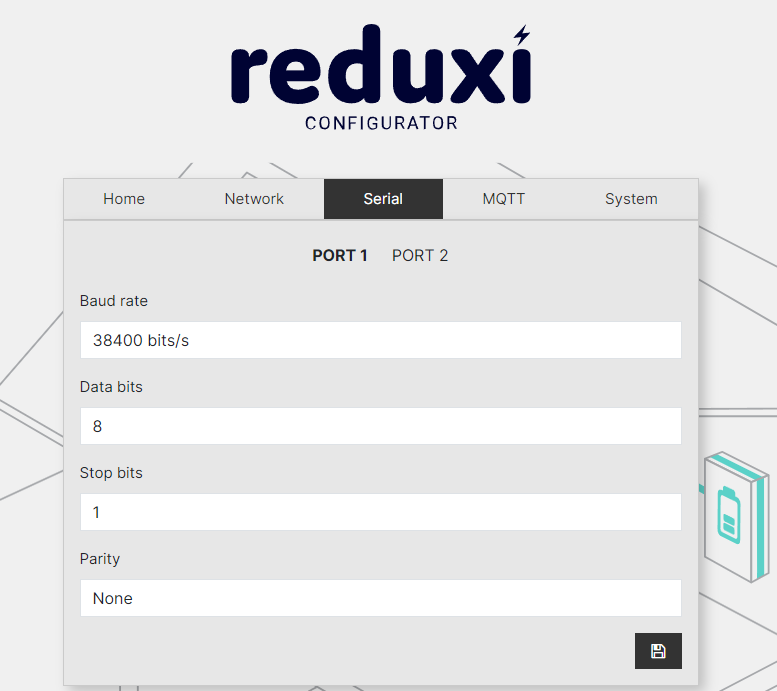

2.3.4 Reduxi Gateway Inställningar för serieport

Om RS485-portar används för seriell anslutning måste följande inställningar göras:

• Baud-frekvens: ställ in Baud-frekvensen,
• Data Bits: Ställ in antalet databitar,
• Stoppbitar: Ställ in antalet stoppbitar,
• Parity: välj parity.
• efter alla serieinställningar, klicka på "Spara" -knappen längst ner till höger.



2.3.5 Reduxi Gateway MQTT-inställningar

Reduxi Gateway-enheten möjliggör konfiguration och avläsning från enheten med hjälp av den MQTT-mäklare som enheten ansluter till. För att kommunikationen med MQTT-mäklaren ska fungera måste du fylla i följande information:

• Enable MQTT: Yes/No, välj Yes,
• Host: ange den URL där mäklaren finns,
• Användarnamn och lösenord: Ange det användarnamn och lösenord som används för att logga in på mäklarens webbadress,
• Use SSL: om SSL används,
• Verifiera servercertifikat: Ett exempel på användning av ett servercertifikat,
• Server CA chain (PEM-format): välj serverns certifikatfil,
• Klientens privata nyckel (PEM-format): välj serverns certifikatfil,
• Klientens offentliga nyckel (PEM-format): välj filen med den offentliga nyckeln,
• efter alla MQTT-inställningar, klicka på knappen "Spara" längst ner till höger.

Instruktioner för hur du använder MQTT-mäklaren finns på Instruktioner för MQTT.

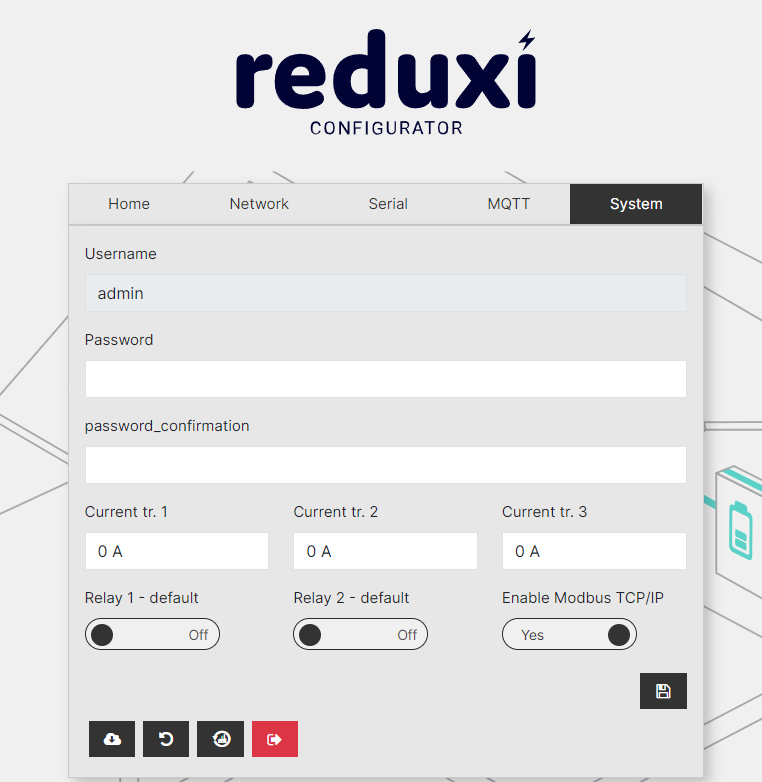

2.3.6 Reduxi Gateway Systeminställningar

Följande alternativ anges i systeminställningarna:

• Användarnamn: kan inte ändras,
• Lösenord: ange ett nytt lösenord,
• Lösenordsbekräftelse: ange det nya lösenordet igen,
• Current 1/2/3: Ställ in strömförhållandet för strömgivaren,
• Relay 1/2 - standard: ange reläets dockade position,
• Aktivera Modbus TCP/IP: vid avläsning på RS-485-ingångar är det nödvändigt att aktivera Modbus TCP/IP,
• efter alla systeminställningar, klicka på knappen "Spara" längst ner till höger.



3. Lägg till Reduxi Gateway till Reduxi Controller i Reduxi Controller Configurator

3.1 Ping-test mellan Reduxi Controller och Reduxi Gateway i samma nätverk (LAN, WLAN)

När Reduxi Controller och Reduxi Gateway är anslutna till samma nätverk (LAN, WLAN) kan ett "ping-test" utföras för att kontrollera att Reduxi Controller kan komma åt Reduxi Gateway.

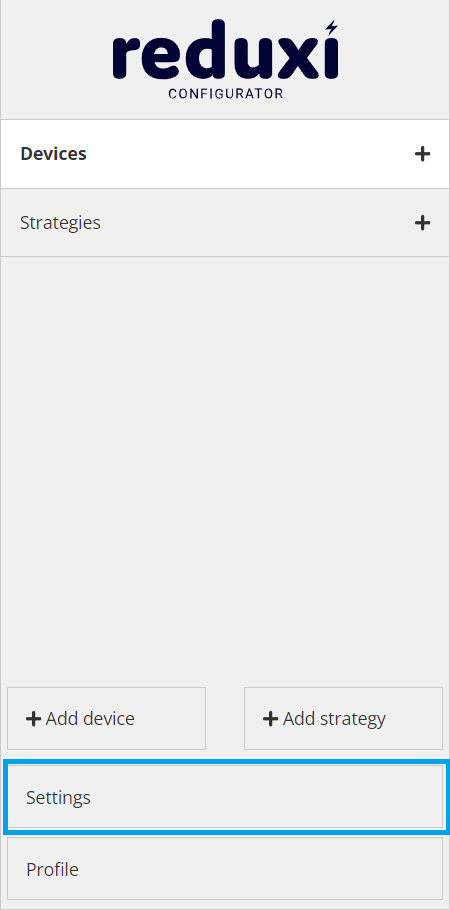

Logga in på Reduxi-konfiguratorprogrammet och klicka på knappen "Setting" nere till vänster på startsidan.

För att få tillgång till ett "Ping-test"-tillägg krävs tre steg (klicka):

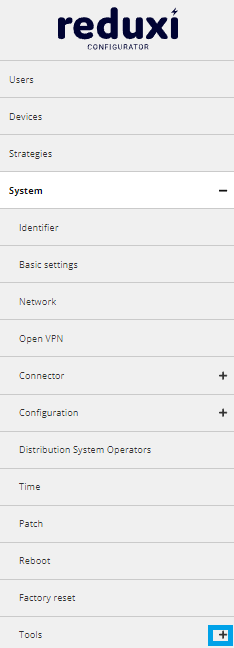

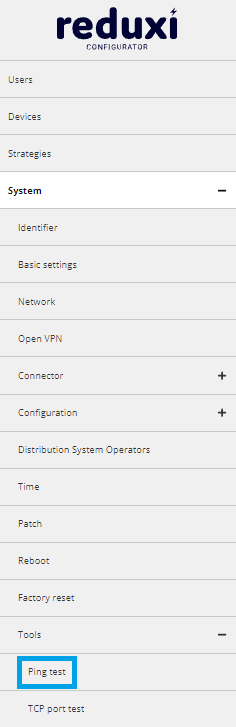

Klicka på ett: + sign System; Klicka på två: + tecken Verktyg; Klicka tre: Ping-test

Ping-test:

För att utföra ping-testet anger du bara IP för Reduxi Gateway och klickar på "Test"-knappen. Du kan använda en IP-adress eller DNS-adress som är gateway.local.

Ping-test kan ge två svar:

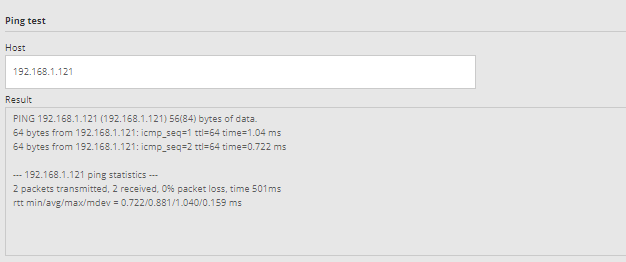

1. Ping-testet är framgångsrikt:

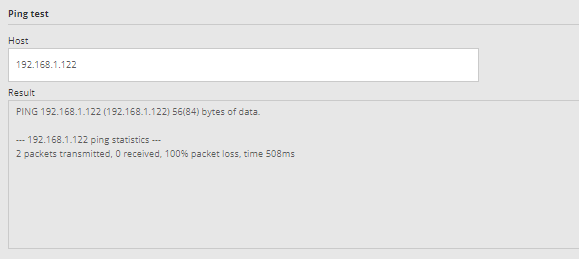

1. Ping-testet misslyckades:



3.2 Reduxi Gateway som Reduxi mätare

Ett exempel på hur man lägger till en Reduxi Gateway som en Reduxi mätare finns på länken: Kronoterm Värmepump med SG-klara kontakter, där Reduxi Gateway fungerar som energimätare för värmepumpen i exemplet. Reläerna i Reduxi Gateway måste konfigureras i enlighet med detta, enligt beskrivningen i exemplet.

Symbolisk bild från exempel:

Modbus-inställningar från exempel för Redxi-mätaren :

Inställningar för strömgivare och reläutgångar från exempel för Reduxi-mätare:



3.3 Reduxi Gateway för användning av RS485

I motsats till punkt 3.2 kan Reduxi Gateway användas som en tilläggsenhet till Reduxi Controller, placerad på en annan plats, där en anslutning mellan Controller och Gateway måste upprättas(2.1.3 Testa anslutningen mellan Reduxi Gateway och Reduxi Controller på LAN).

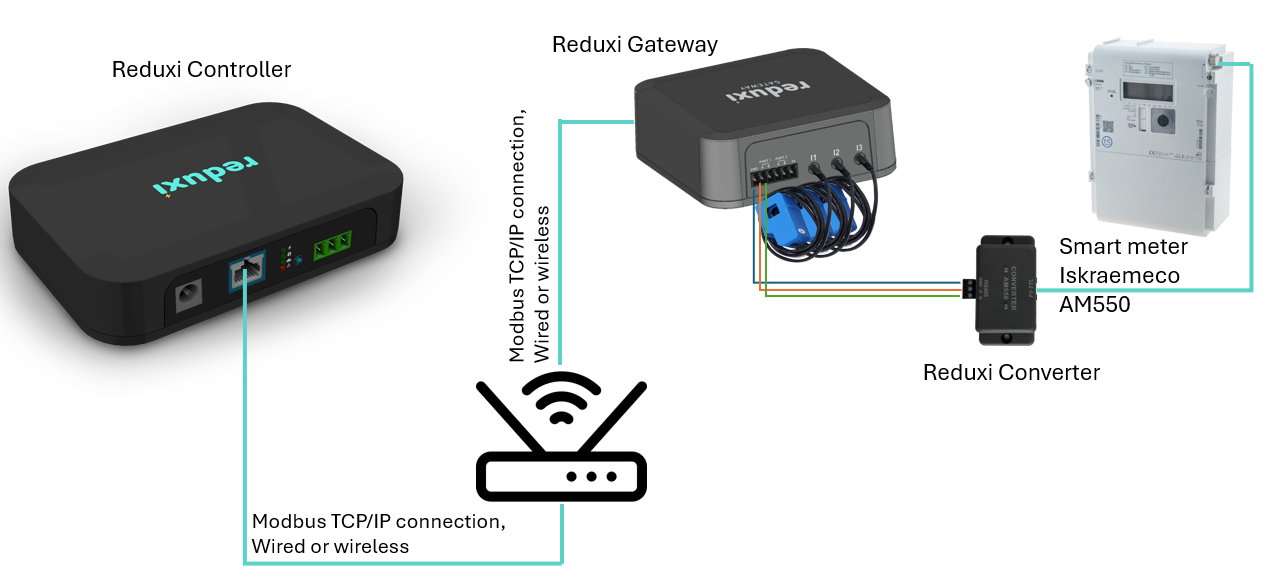

Ett exempel på Reduxi Gateway med användning av RS485 för anslutning till smart mätare Iskraemeco AM550:

Anslut till smart mätare Iskraemeco AM550

Symbolisk bild från exempel:

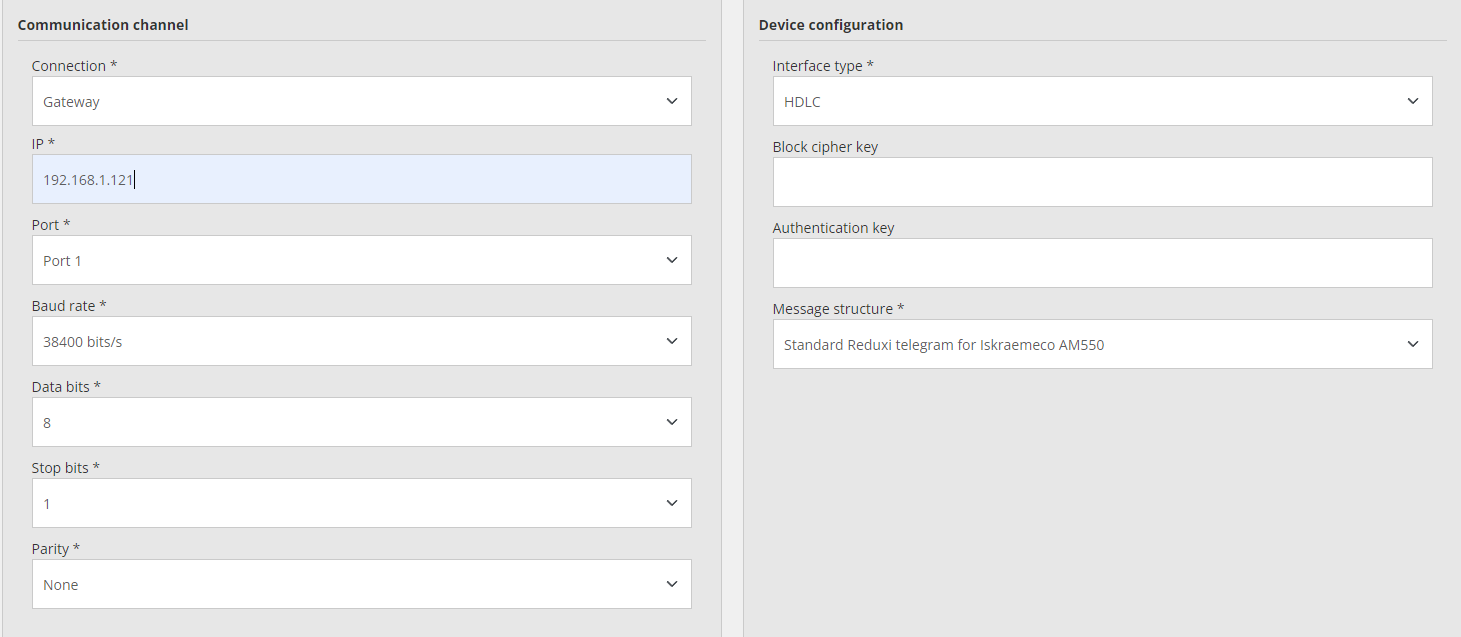

Modbus-inställningar från exemplet för Reduxi Gateway som används med RS485:



När du har lagt till enheten och kontrollerat värdena kan enheten inspekteras och styras via Reduxi-applikationen.
