Reduxi Controller ansluter till Huawei SUN2000 via Modbus TCP/IP med Huawei SmartLogger. Solcellsanläggningens flexibilitet kan minska elkostnaderna med 30 %.
1. Introduktion
Reduxi-systemet möjliggör kommunikation och styrning av Huawei SUN2000-växelriktaren. Kommunikation är aktiverad via Modbus TCP/IP-protokoll. Reduxi Controller och SmartLogger måste vara anslutna till samma lokala nätverk (LAN) så att Controller kan komma åt SmartLoggern och följaktligen till växelriktare, som är kopplade till SmartLogger med RS485 seriell anslutning.
Symbolisk bild av kommunikation mellan Reduxi Controller och Huawei SUN2000 inverter.
2. Reduxi Controller Nätverksinställningar
Information om hur du ansluter Reduxi Controller till nätverket (LAN eller WLAN) finns på URL:en: Reduxi Controller.
När du är ansluten till nätverket rekommenderas att statisk IP är inställd så att Redux Controller. När den statiska IP-adressen är inställd, den exakta informationen om undernätet där Reduxi Controller är tillgänglig.
3. Huawei SmartLogger nätverksinställningar
När Redxui Controller-sidan av nätverksinställningen är klar måste samma process göras för SmartLogger.
För att komma åt programvarans SmartLogge-gränssnitt, vänligen kontrollera instruktionerna i SmartLogger användarmanual eller helt enkelt om du känner till den lokala IP-adressen för SmartLogger använd denna IP-adress och öppna den i din webbläsare.
När du kommer att vara inloggad i SmartLogger:
- Ställ in IP och mask för SmartLogger, ett exempel ges för den trådbundna anslutningen. Under Ethernet2 ställer du in IP- och nätmasken, bilden nedan:
- Modbus TCP/IP-inställningar, där länkinställningar måste ställas in på Aktivera(obegränsat) som på bilden nedan:

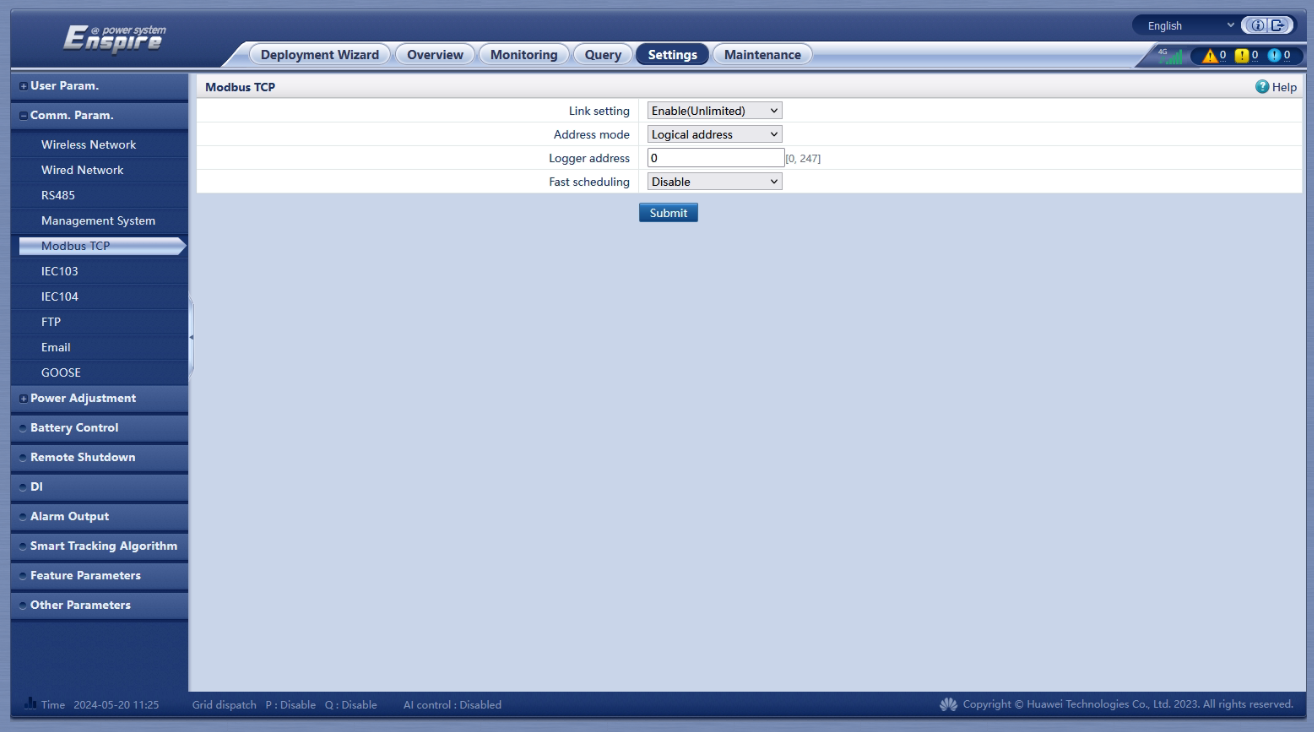

- Modbus TCP/IP-inställningar, där du ställer in:
- Länkinställningar. Aktivera,
- Adressläge: logisk adress,
- Loggeradress: ställ in SmartLogger-logikadressen,
- Snabb schemaläggning: Inaktivera.
Bild nedan:
- Underhållsinställningar har rollen att överblicka vilka enheter som är anslutna och visa status och parametrar som hör till varje enhet, bilden nedan:
3. Testar kommunikation mellan Reduxi Controller och SmartLogger
Några kriterier måste uppfyllas för framgångsrik kommunikation mellan Reduxi Controller och SmartLogger.
Kriterier:
- Reduxi Controller och SmartLogger måste vara samma undernät, till exempel är Reduxi Controllers IP: 192.168.1.100 och SmartLogger IP är: 192.168.1.101
- Styrenheten och SmartLogge behöver inte vara i samma subnät, det här fallet är mycket mer komplext och används vanligtvis inte. Här måste brandväggar mellan Controller-subnätet och SmartLogger-subnätet vara öppna åtminstone för den inställda IP-adressen för båda enheterna. Undantagsregler för brandväggar för portar måste också aktiveras korrekt. Det här alternativet rekommenderas inte.
- Port 502 på SmartLogger-sidan måste vara aktiverad för Modbus TCP/IP-kommunikation, vilket görs med Modbus TCP/IP aktiverat i SmartLogger-applikationen.
-
Om det finns en annan brandvägg mellan Controller och SmartLogger måste port 502 också öppnas på brandväggen.
3.1 Pingtest från Reduxi Controller till SmartLogger
När båda enheterna är anslutna till samma nätverk kan ett "pingtest" utföras för att säkerställa att Reduxi Controller kan komma åt SmartLogger och att andra kriterier uppfylls från föregående punkt.
Logga in på Reduxi-konfiguratorn -applikationen och klicka på knappen "Inställning" nere till vänster på startsidan.
För att komma åt ett "Ping-test" krävs tre steg (klick):

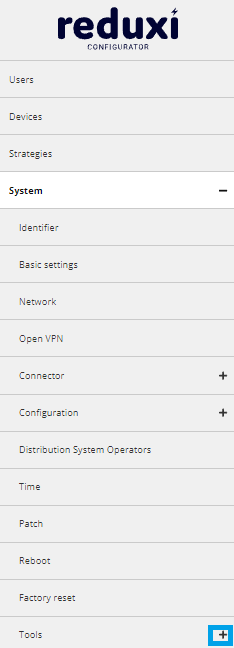

Click one: + sign System; Click two: + sign Tools; Click three: Ping test
Pingtest:
För att utföra pingtestet anger du bara IP:n för Reduxi SmartLogger och klickar på knappen "Test".
Pingtest kan ha två svar:

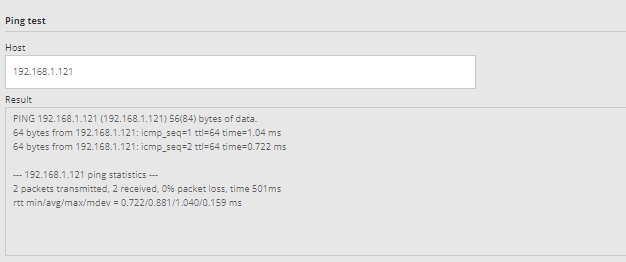

1. Pingtestet lyckades:

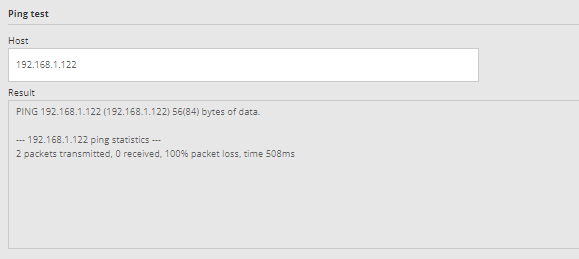

1. Pingtest misslyckades:
4. Lägga till en ny enhet (Huawei SUN2000)
To add a new device (Huawei SUN2000) or to edit an existing one, the following points are presented.
4.1 Lägg till ny enhet
Logga in på Reduxi-konfiguratorn -applikationen och tryck på knappen "Lägg till enhet" .
4.2 Välj den enhet du vill lägga till (Grundinställningar)
I det första steget väljer du grundparametrarna för enheten du vill lägga till:
- Enhetstyp: Solkraftverk,
- Tips: Huawei SUN2000,
- Namn: Ange namnet på enheten.
4.3 Kommunikationskanal
Fyll i parametrarna för kommunikation till SmartLogger, vilka är:
- Anslutning: TCP/IP,
- IP: fyll i IP från SmartLogger,
- Port: alltid 502,
- Modbus enhets-ID: fyll i Logic-adressen för Modbus-inställningen för SmartLogger.
4.4 Kommunikationstest
Under alla inställningar i kommunikationskanalen är knappen "Test kommunikation" placerad som används för att utföra testet.
Kommunikationstestet kan returnera två svar:
1. Kommunikationen fungerar korrekt, bilden nedan:

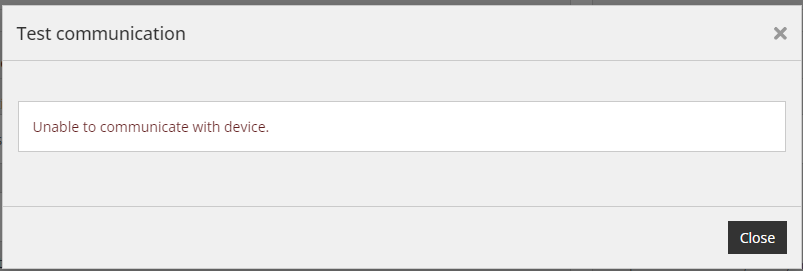

2. Kommunikationen fungerar inte korrekt, bilden nedan:
4.5 Avancerade inställningar
De avancerade inställningarna är godtyckliga och beror på de specifika behoven på platsen där Reduxi Controller är installerad. När du är klar med alla avancerade inställningar, tryck på knappen "Klar" längst ned till höger.
4.6 Senaste mätningar
Efter framgångsrikt upprättande av kommunikation med enheten kan uppmätta värden som erhållits från enheten dubbelkontrolleras som ett ytterligare test. Klicka på avsnittet "Enhet" på hemsidan för Reduxi-konfiguratorn och välj den nyligen tillagda Huawei SUN2000-växelriktaren i trädstrukturen.
Om vi vill att enheten ska hanteras av en strategi måste hanteringsläget ställas in på "Automatisk", men om vi byter till manuellt läge kan vi testa funktionen för olika tillstånd.
Efter att ha lagt till enheten och kontrollerat värdena kan enheten inspekteras och kontrolleras via Reduxi-applikationen .
