Integrera Reduxi Controller med GARO-laddaren via Ethernet eller Wi-Fi, med hjälp av OCPP-protokollet. Reduxis flexibilitet tillåter kostnadsminskningar på upp till 30 %.
1. Installera GARO-applikationen
1.1 Applikationen är tillgänglig på Google Store: https://play.google.com/store/apps/details ?id=se.garo.nxt&hl=en_US
1.2 Applikationen är tillgänglig på Apple App Store: https://apps.apple.com/us/app/ garo-connect/id1534289157
2. Anslut till GARO connect-applikationen
För den första anslutningen tillhandahåller följande URL en videohandledning om hur man ansluter Garo Entity:
GARO Entity första anslutning!
2.1 Inloggning/Registrering till GARO Connect-appen

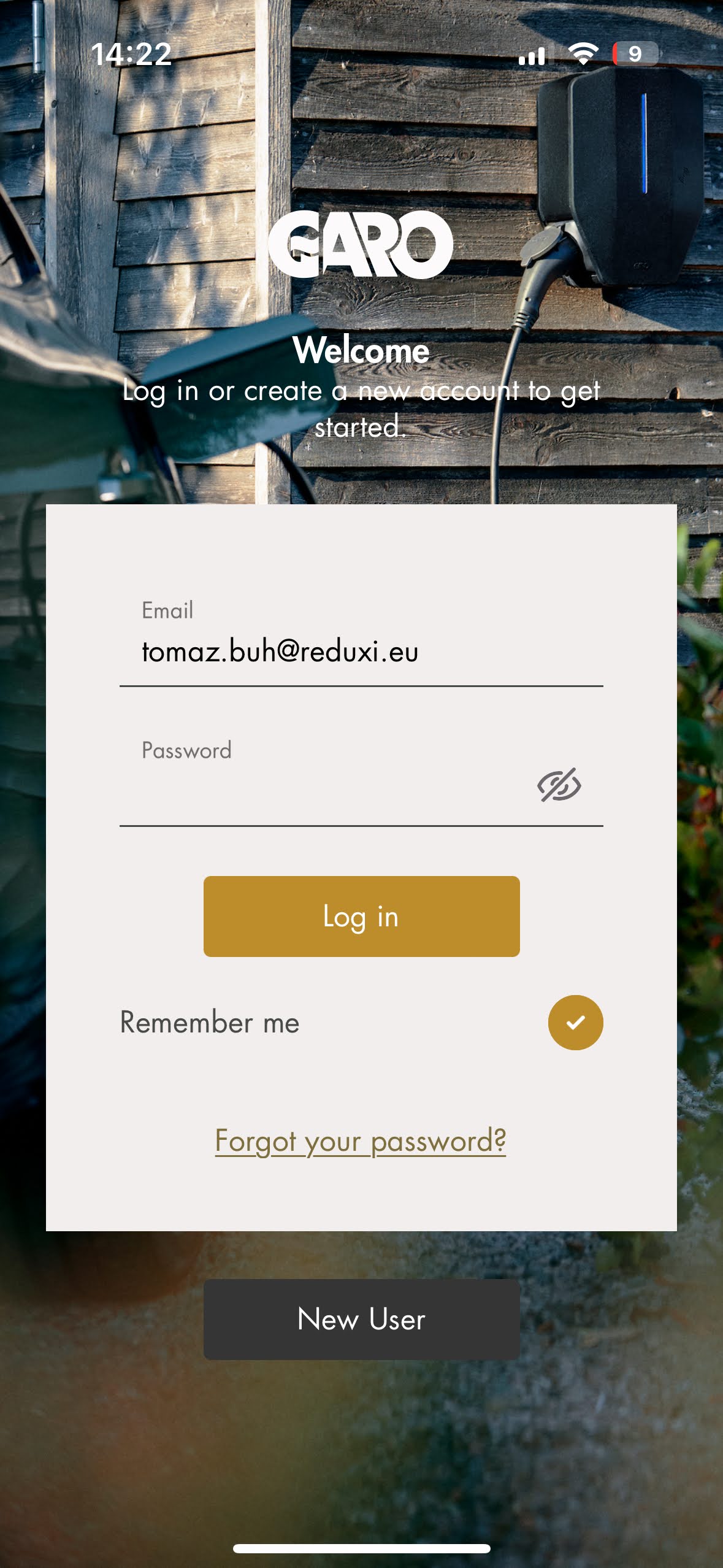

Öppna applikationen och antingen logga in eller registrera ett nytt konto genom att klicka på knappen "Ny användare" och logga sedan in.
2.2 Lägg till den nya platsen för GARO-laddaren

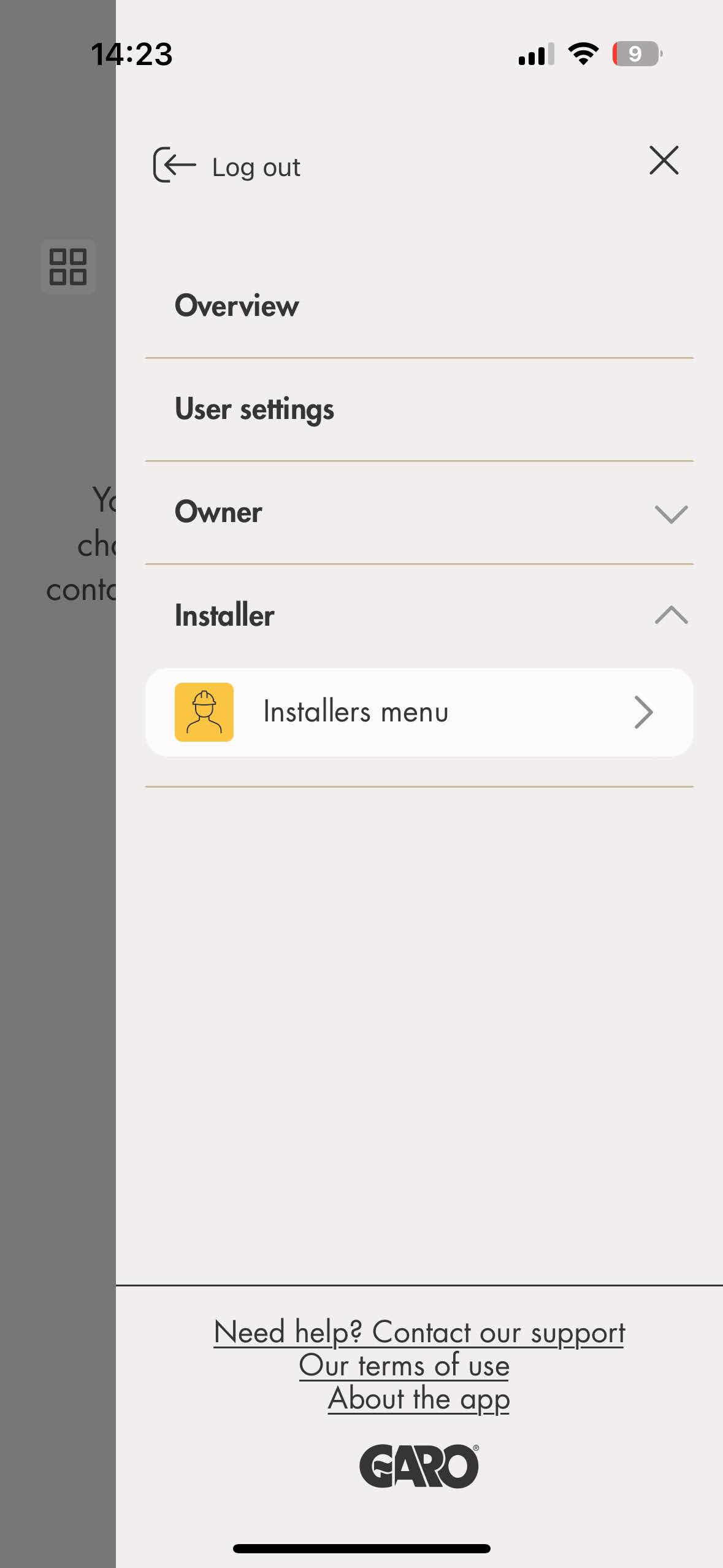

- Efter att ha öppnat GARO Connect-appen klickar du på menyikonen i det övre högra hörnet och väljer knappen 'Installationsmeny'.

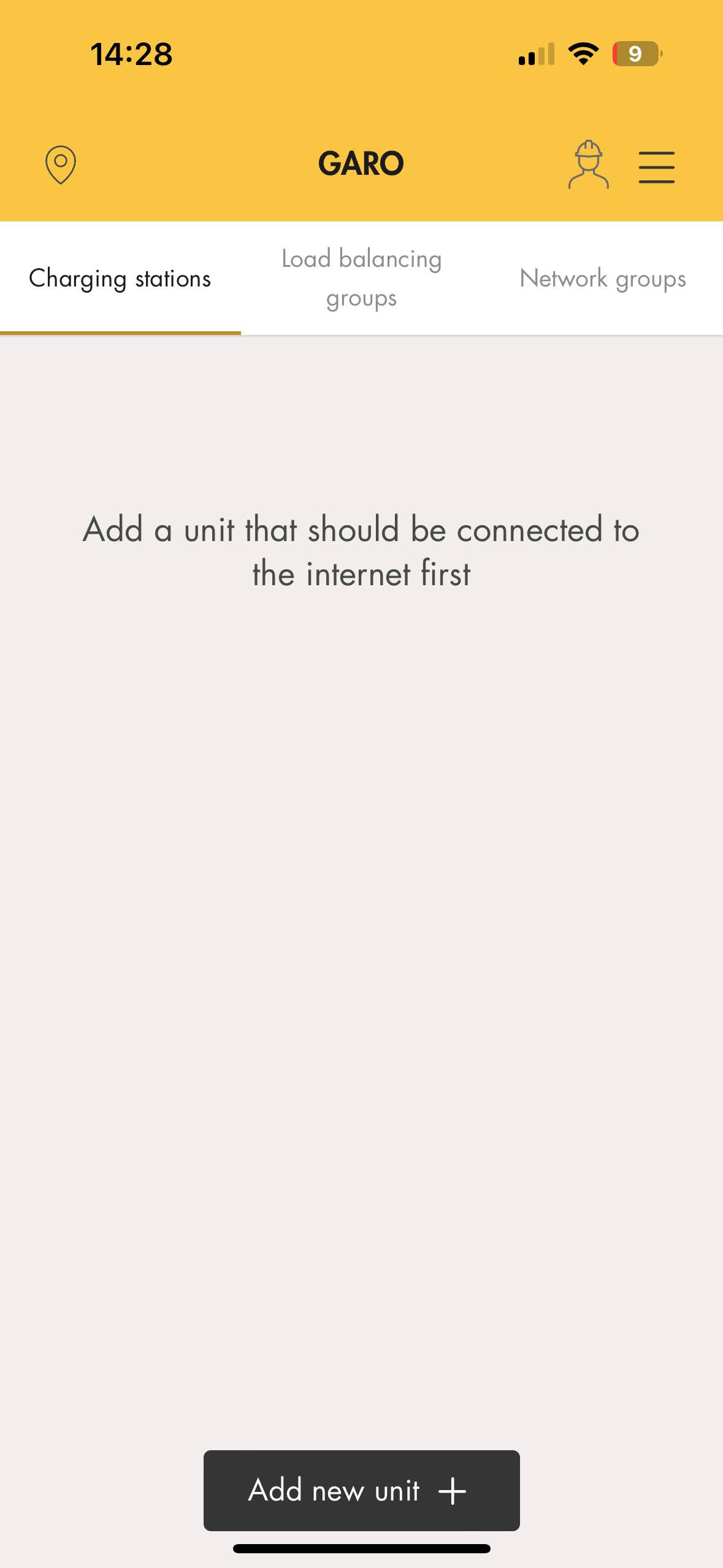

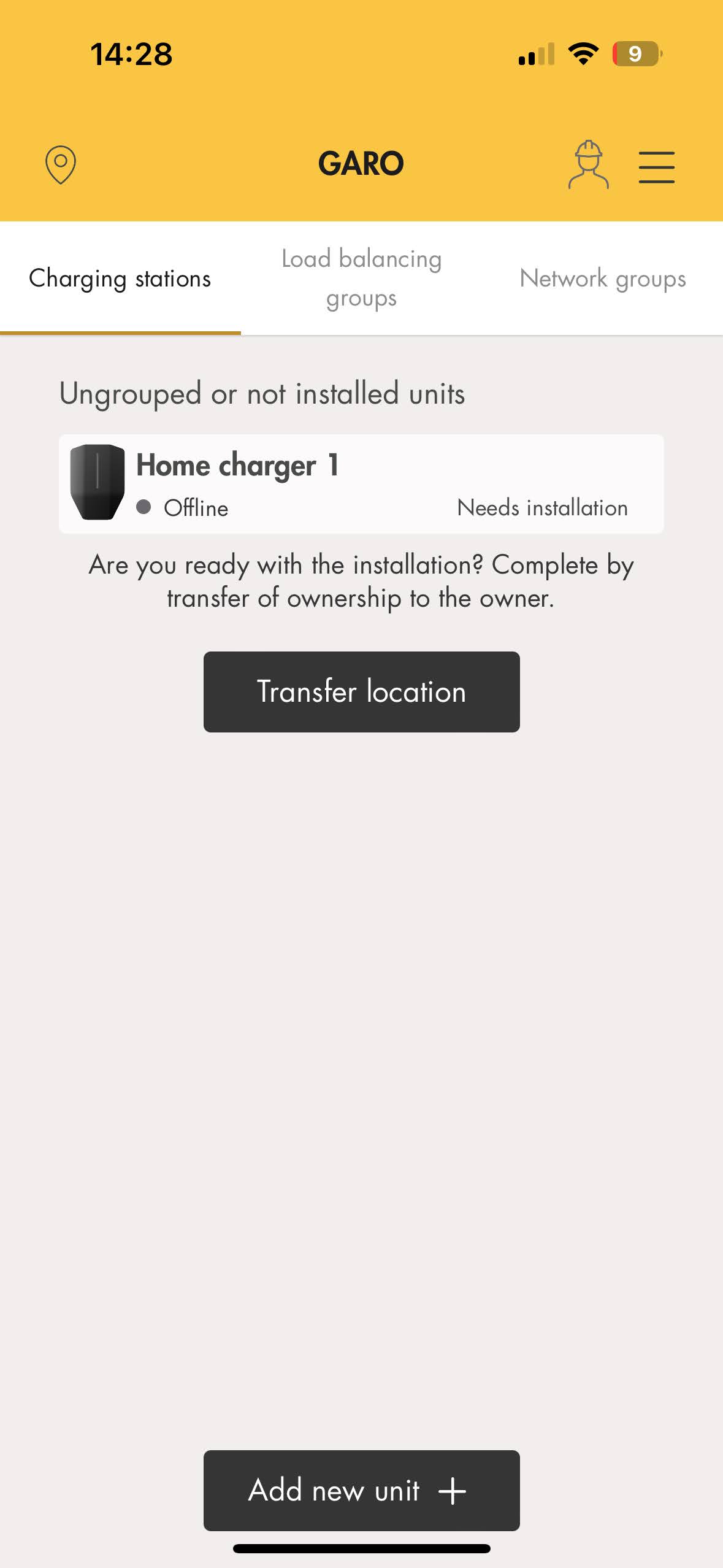

- En ny meny kommer att visas. Klicka på knappen "Lägg till ny enhet" längst ned i mitten.

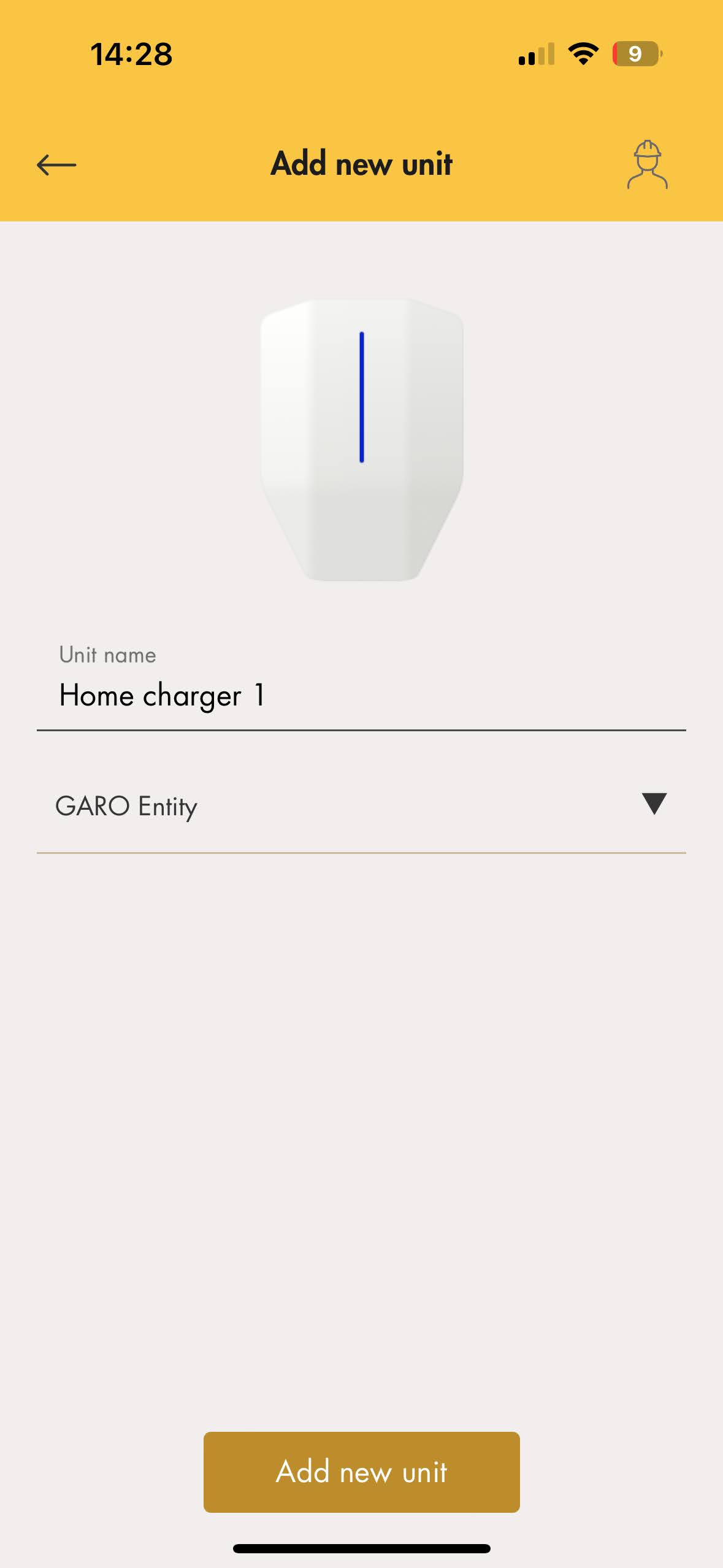

- Namnge din enhet och välj typ av GARO-laddare från rullgardinsmenyn (i det här exemplet är GARO Entity vald). Klicka sedan på knappen "Lägg till ny enhet" längst ned i mitten.
- Klicka på den nyligen tillagda enheten (Behöver installationen är offline)

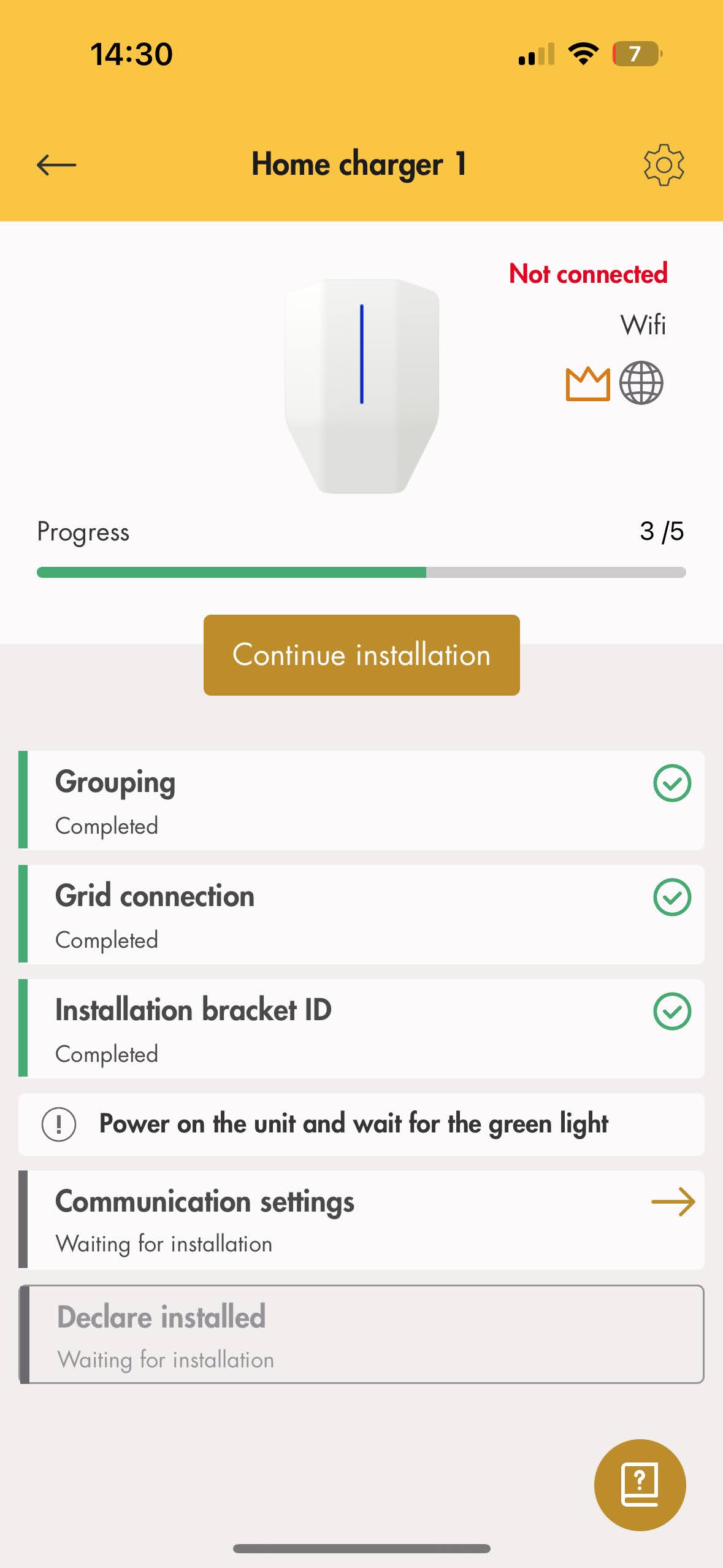

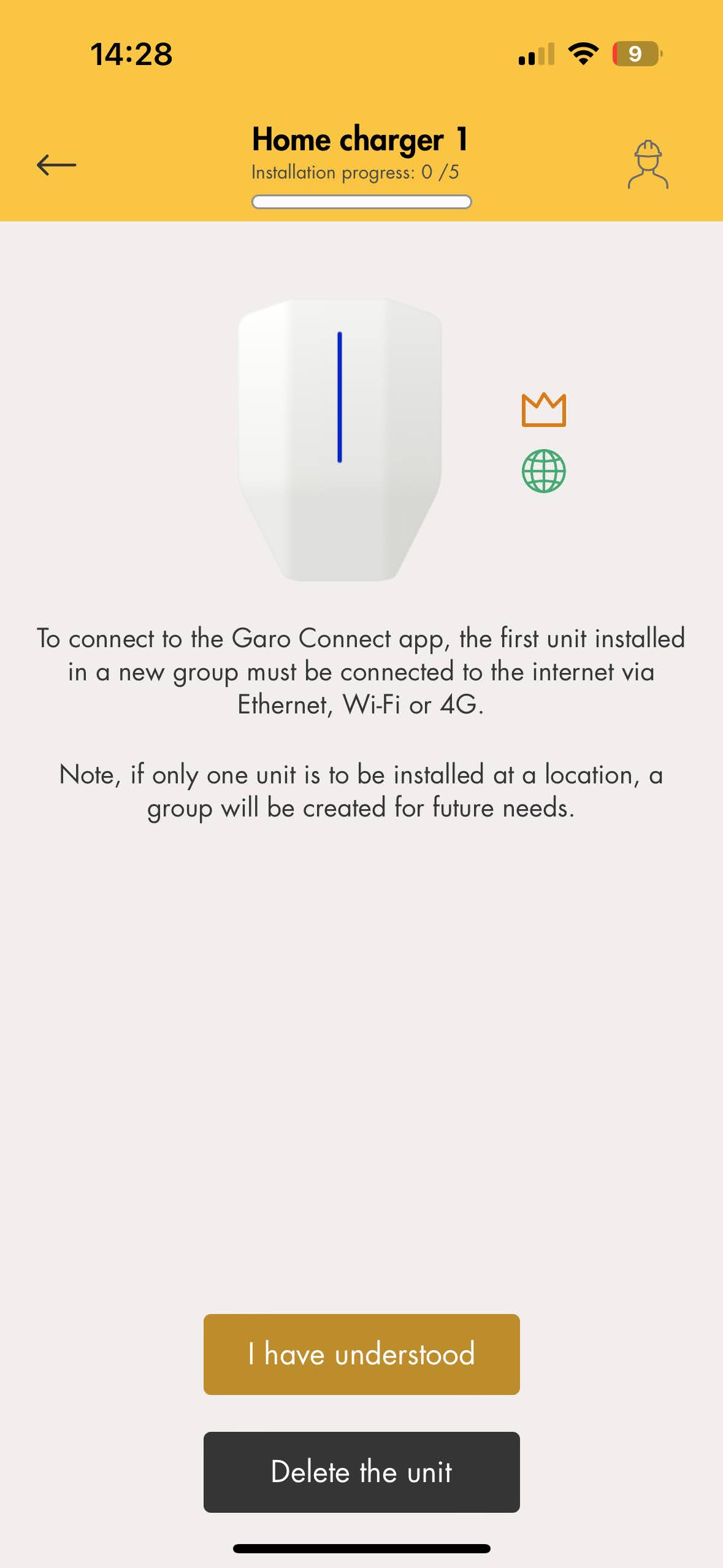

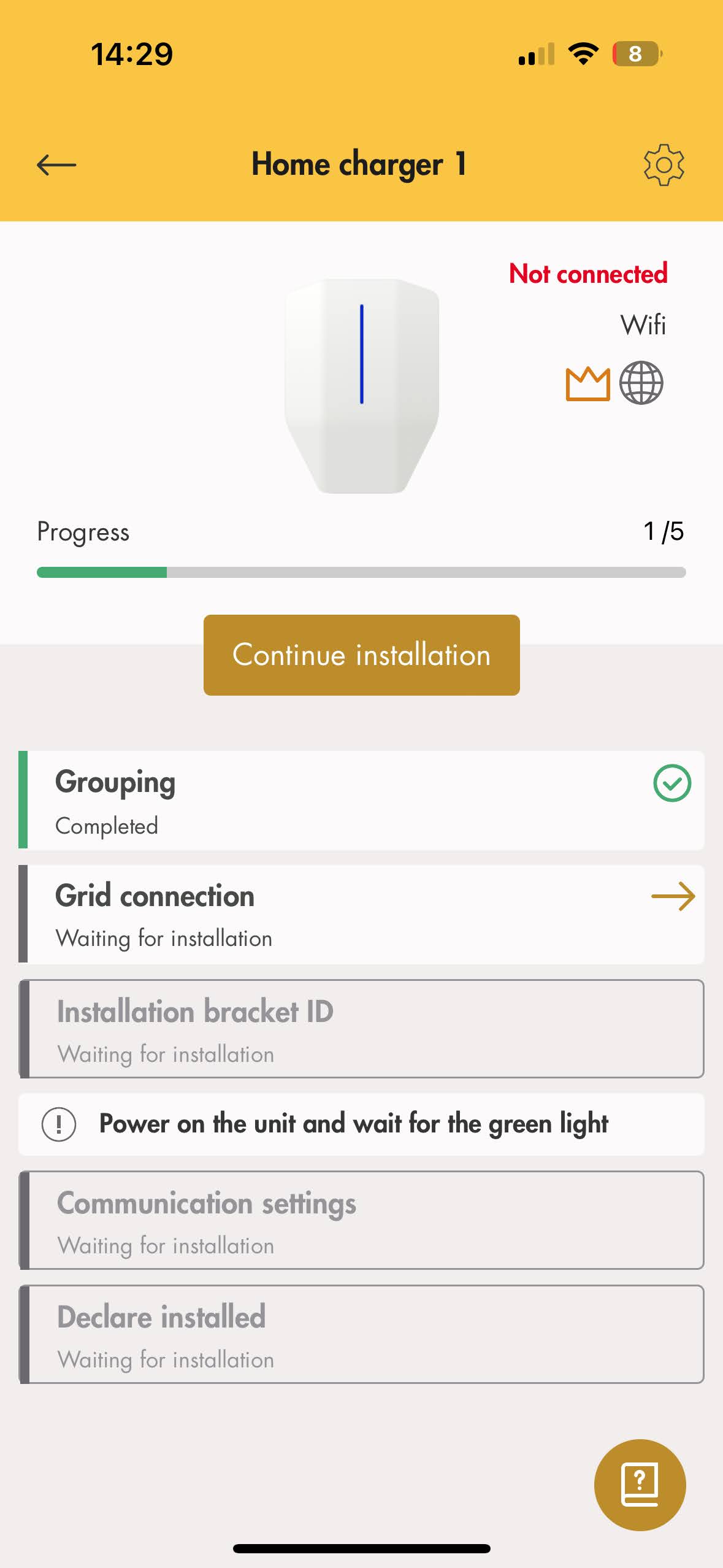

- Den nya installationsförloppsmenyn öppnas (0/5), läs instruktionerna och klicka på knappen 'Jag har förstått' längst ner i mitten.

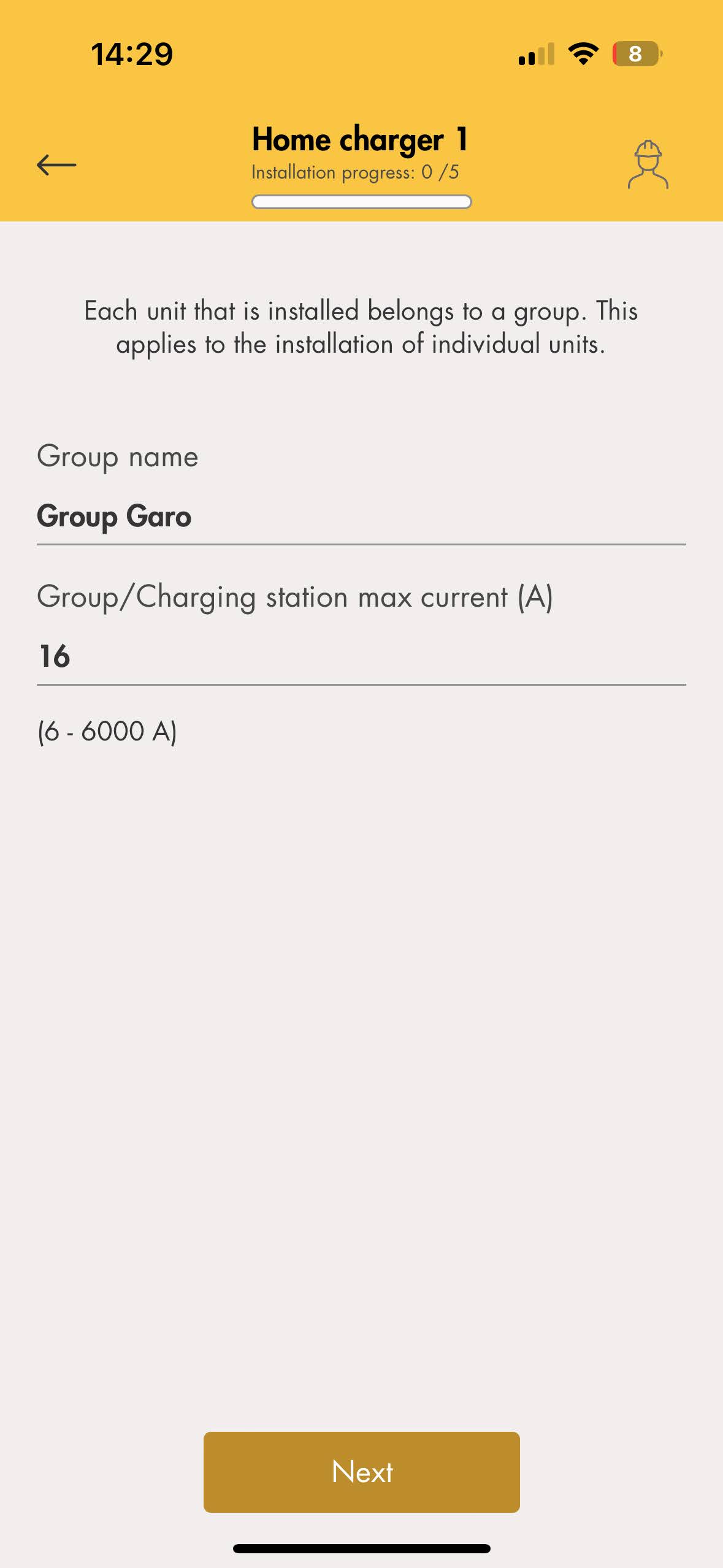

- Namnge gruppen och ställ in maxström per station, klicka på knappen 'Nästa' längst ner i mitten.

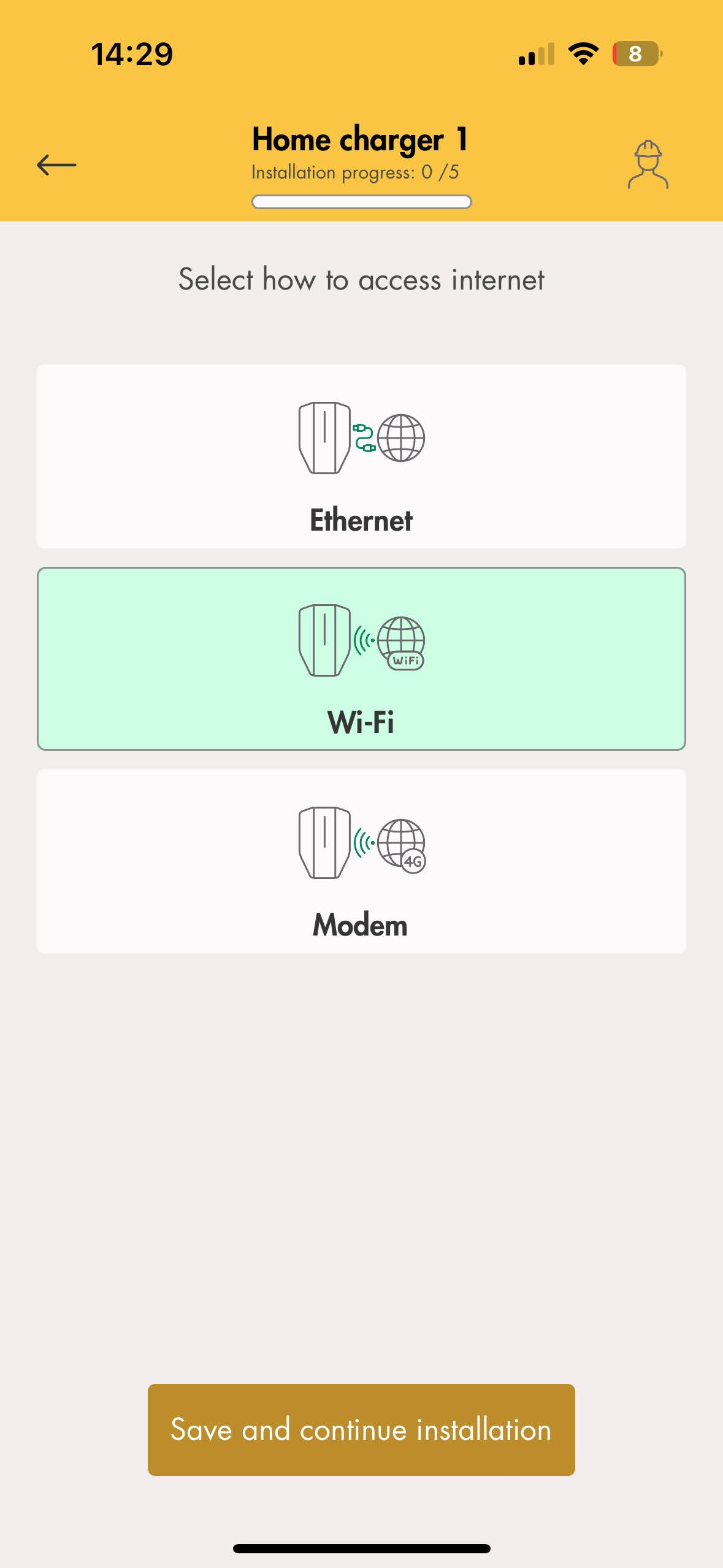

- Välj åtkomstalternativet till internet och klicka på knappen "Spara och fortsätt installationen" längst ner i mitten.

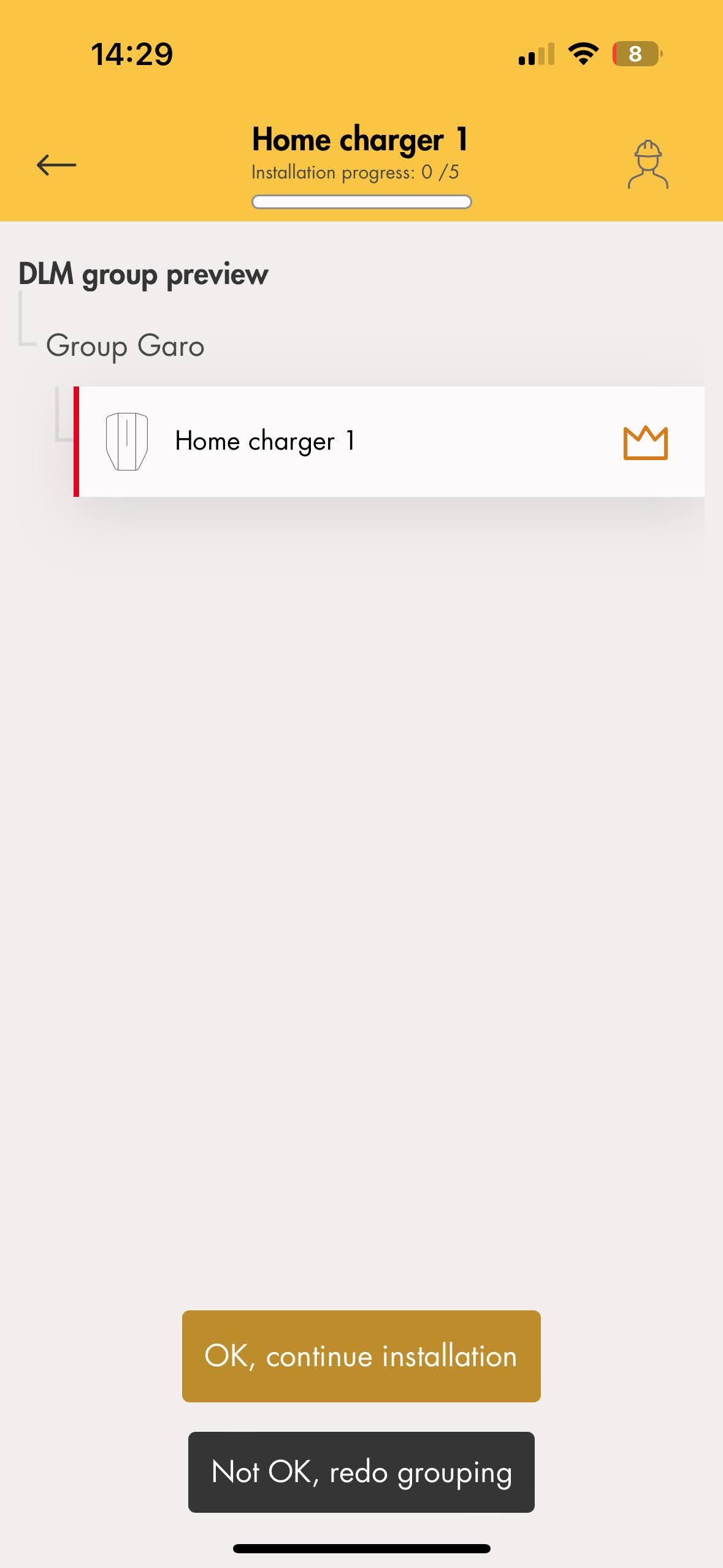

- En ny meny kommer att visas som visar var installationsgrupper är installerade. Klicka på knappen "OK, fortsätt installationen" längst ned i mitten.
- En ny meny visas för att fortsätta till Grid-anslutningen. Klicka på knappen "Fortsätt installationen" i mitten.

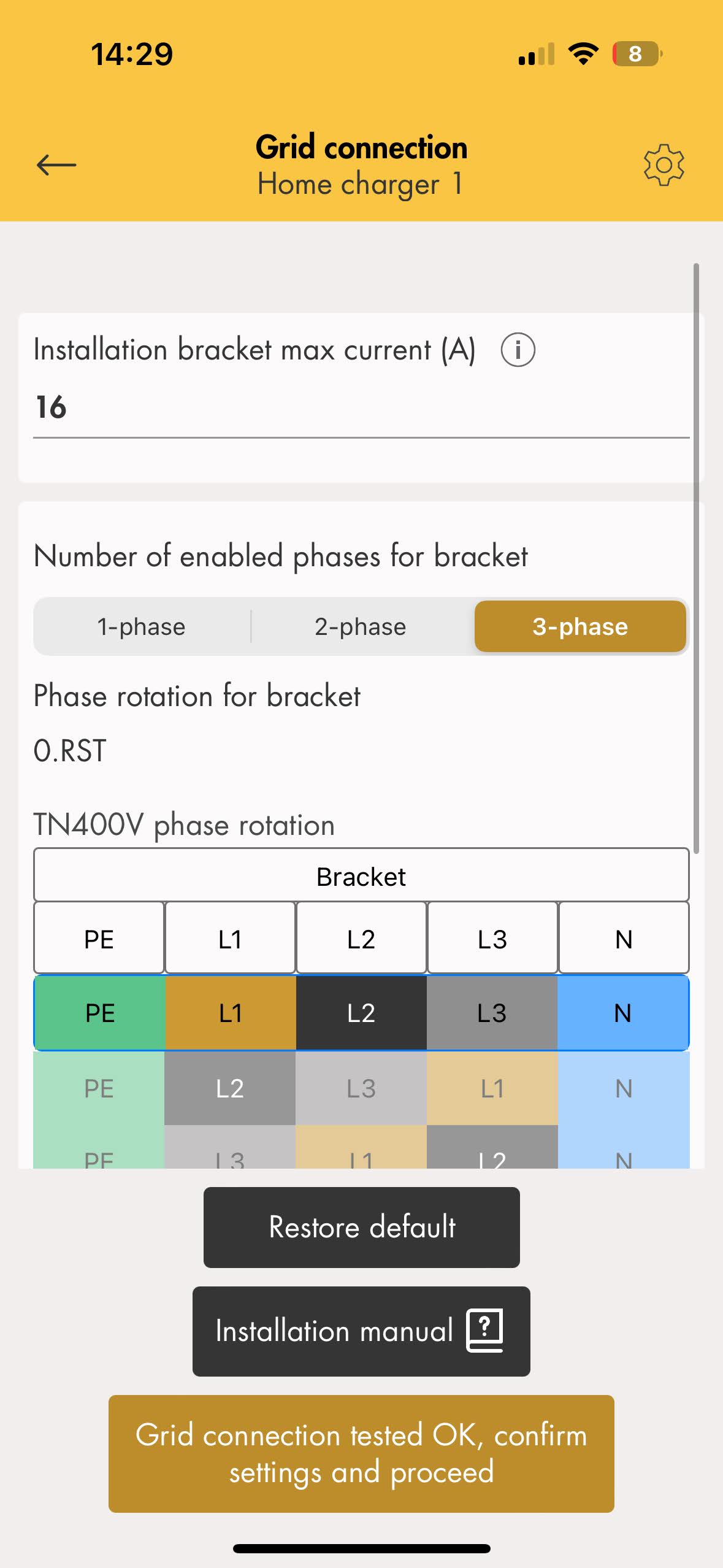

- Ange den information som krävs för nätanslutning enligt GARO-anslutningsspecifikationerna. Klicka på knappen "Gridanslutning testade OK, bekräfta inställningarna och fortsätt" längst ner i mitten.

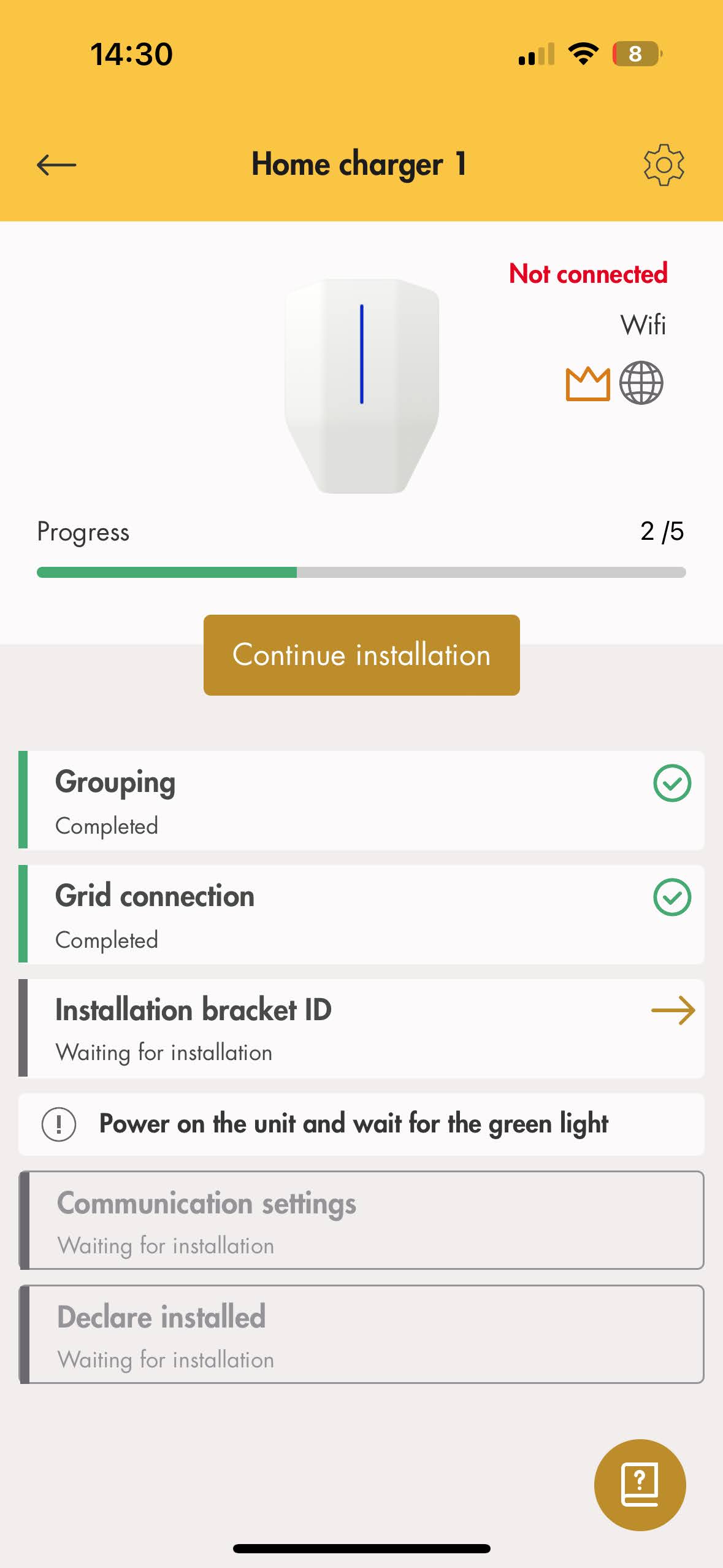

- Fortsätt till installationskonsolens ID. Klicka på "Fortsätt installationen" i mitten.

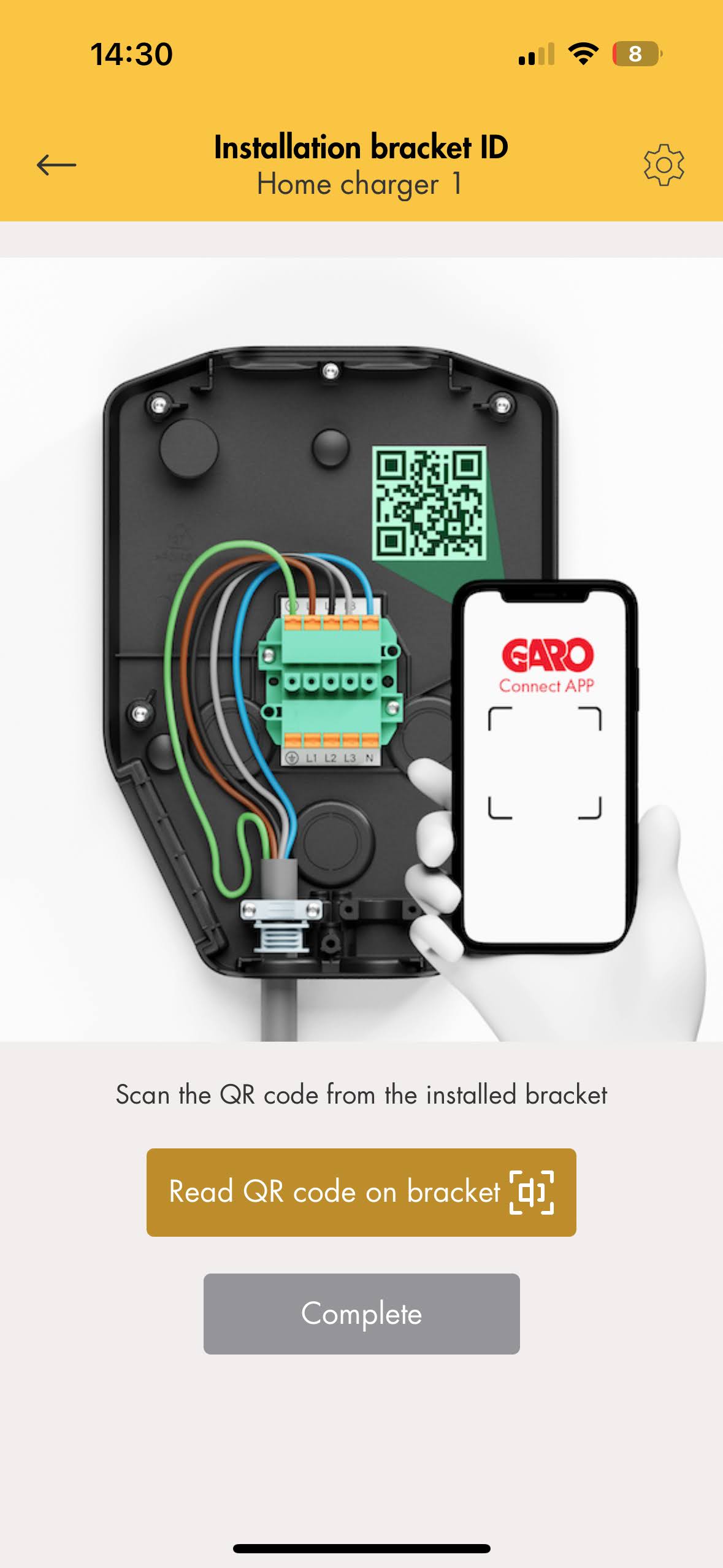

- Skanna QR-koden på framsidan av baksidan av GARO-laddaren. Klicka på knappen "Läs QR-kod på parentes" i mitten.
- Fortsätt till kommunikationsinställningarna. Klicka på "Fortsätt installationen" i mitten.

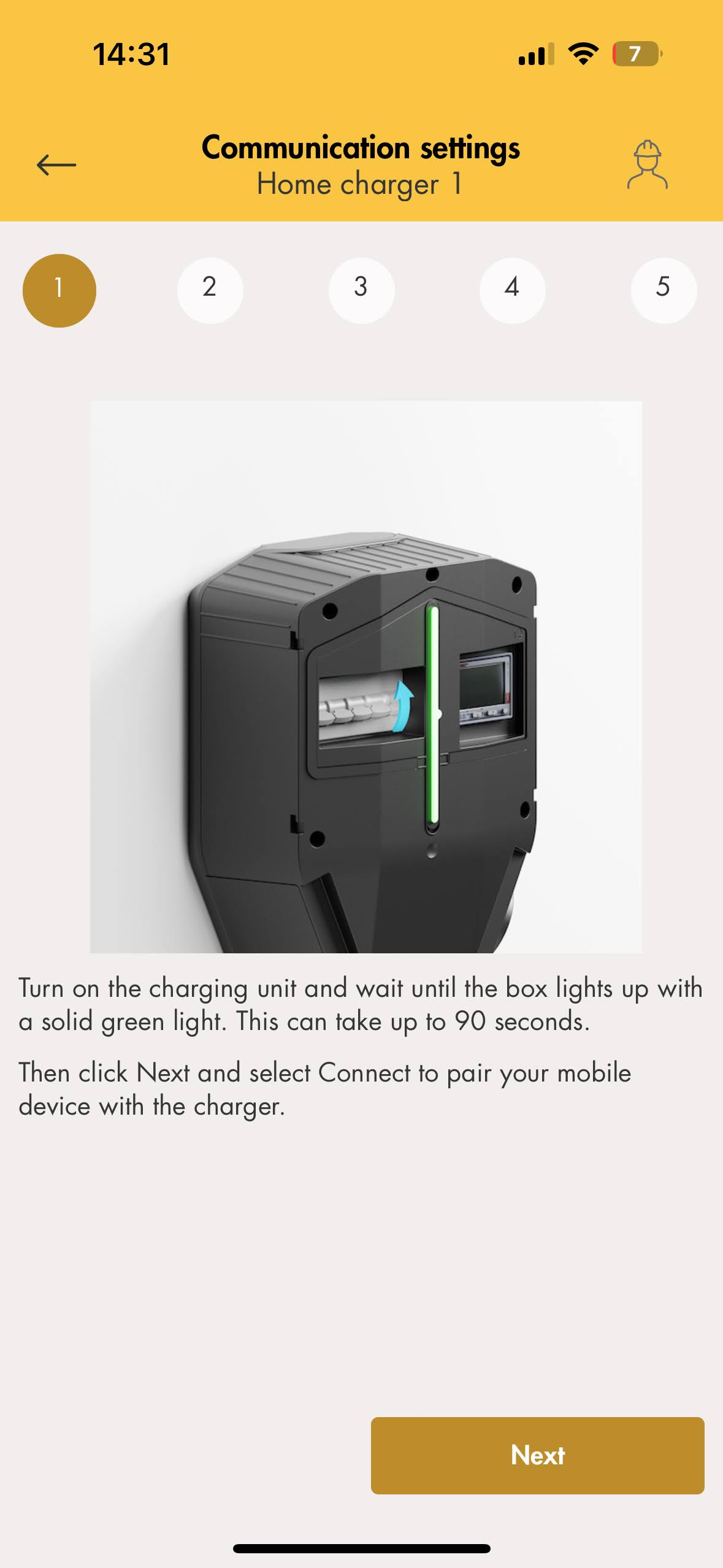

- Slå på Garo-laddaren och klicka på "Nästa"-knappen rakt ut.

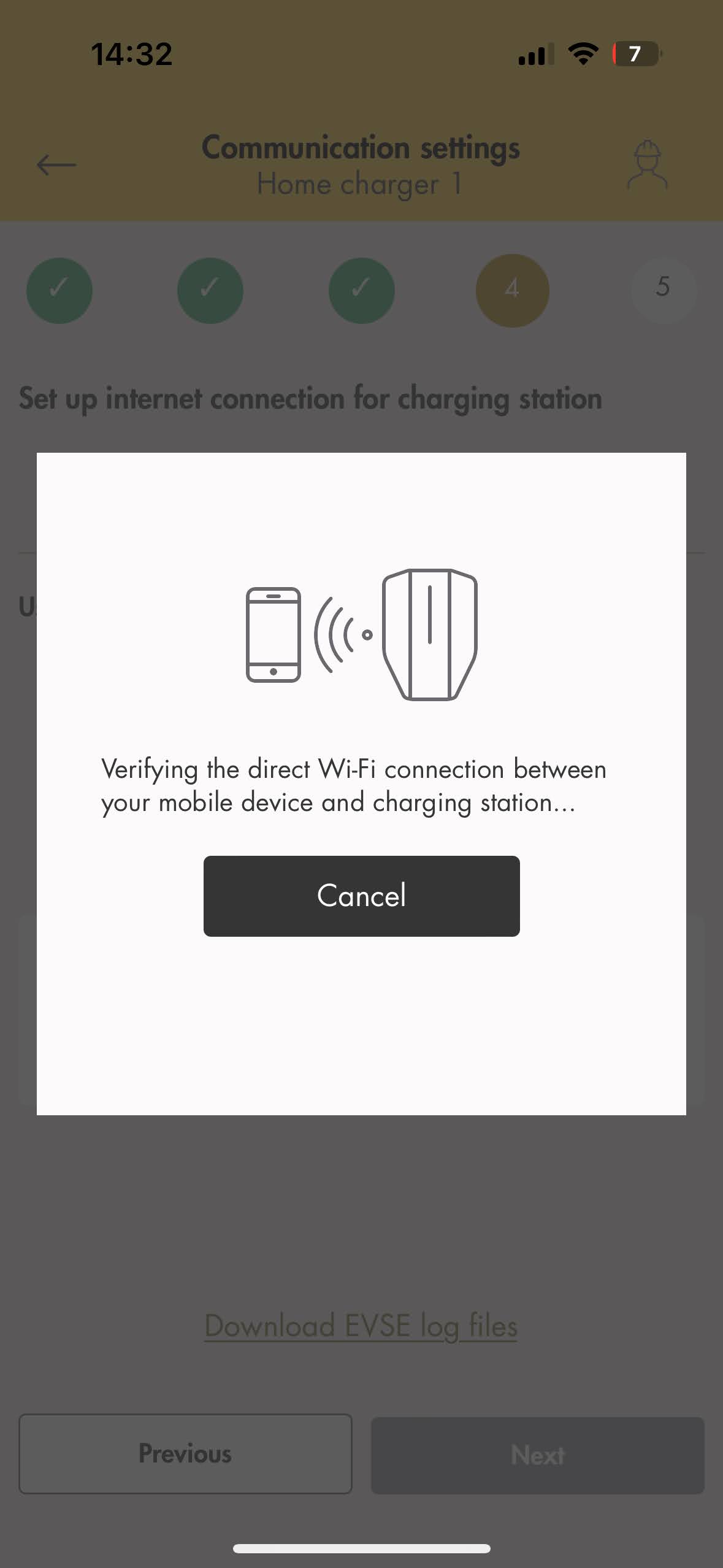

- Verifiering av direkt Wi-Fi-anslutning visas.

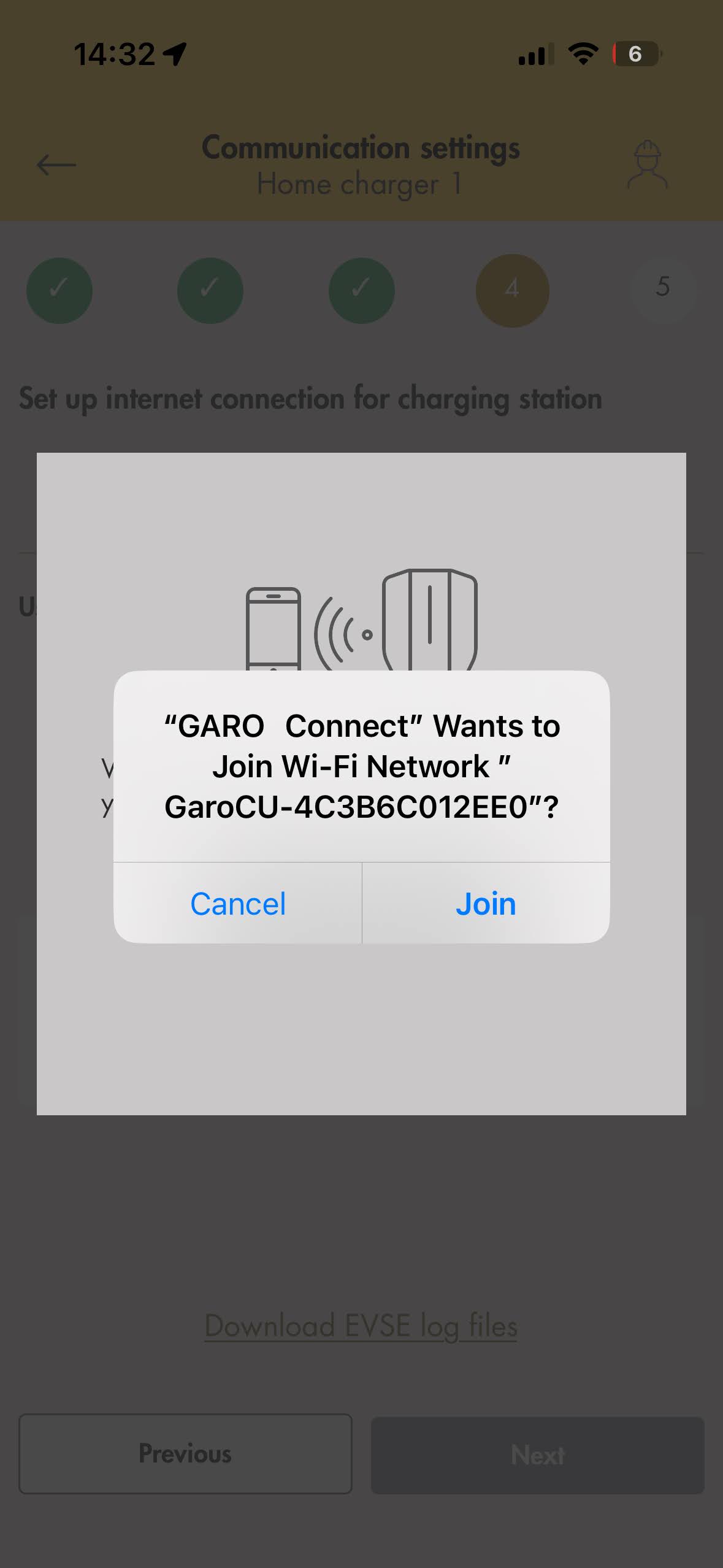

- Gå med i det erbjudna Wi-Fi-nätverket.
- Anslutning till GARO laddare och självtelefon kommer att visas.

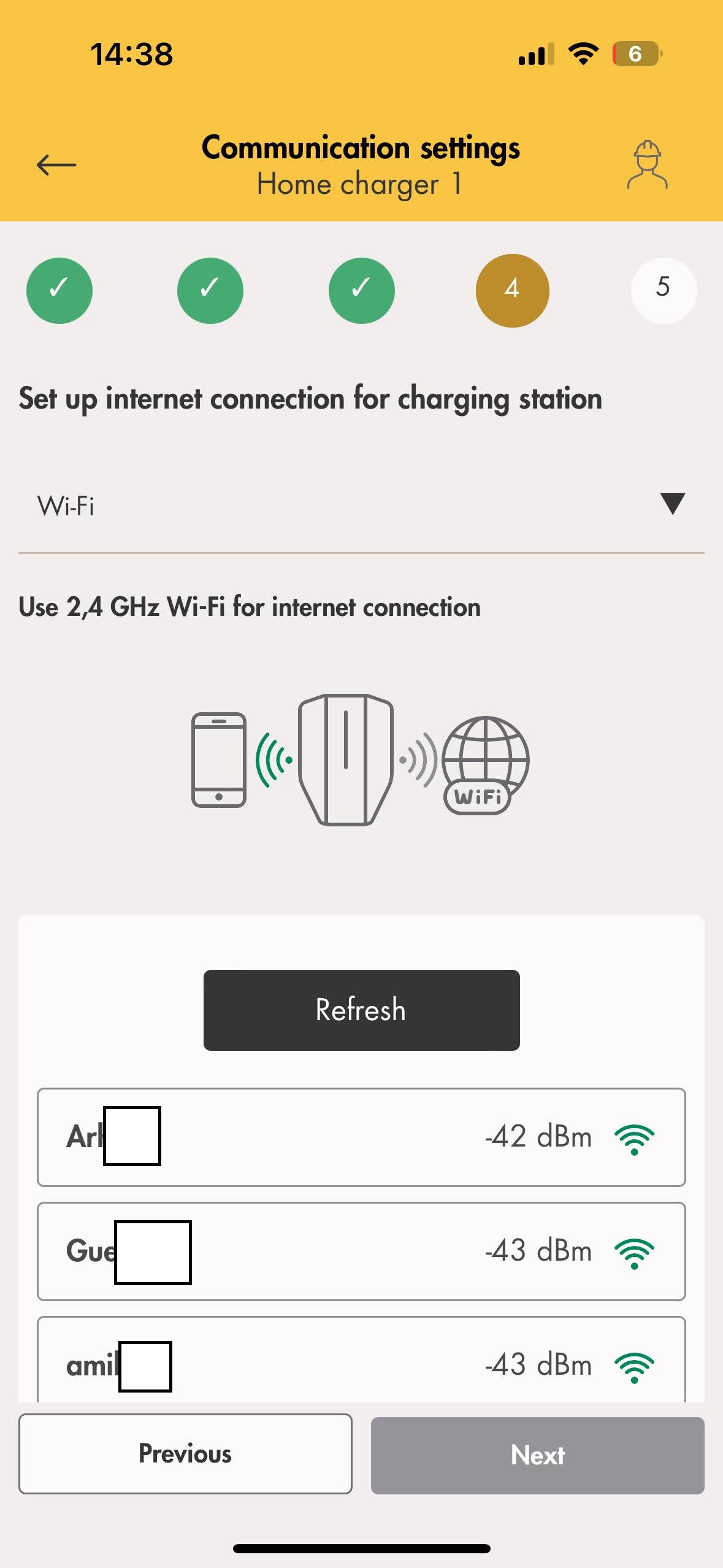

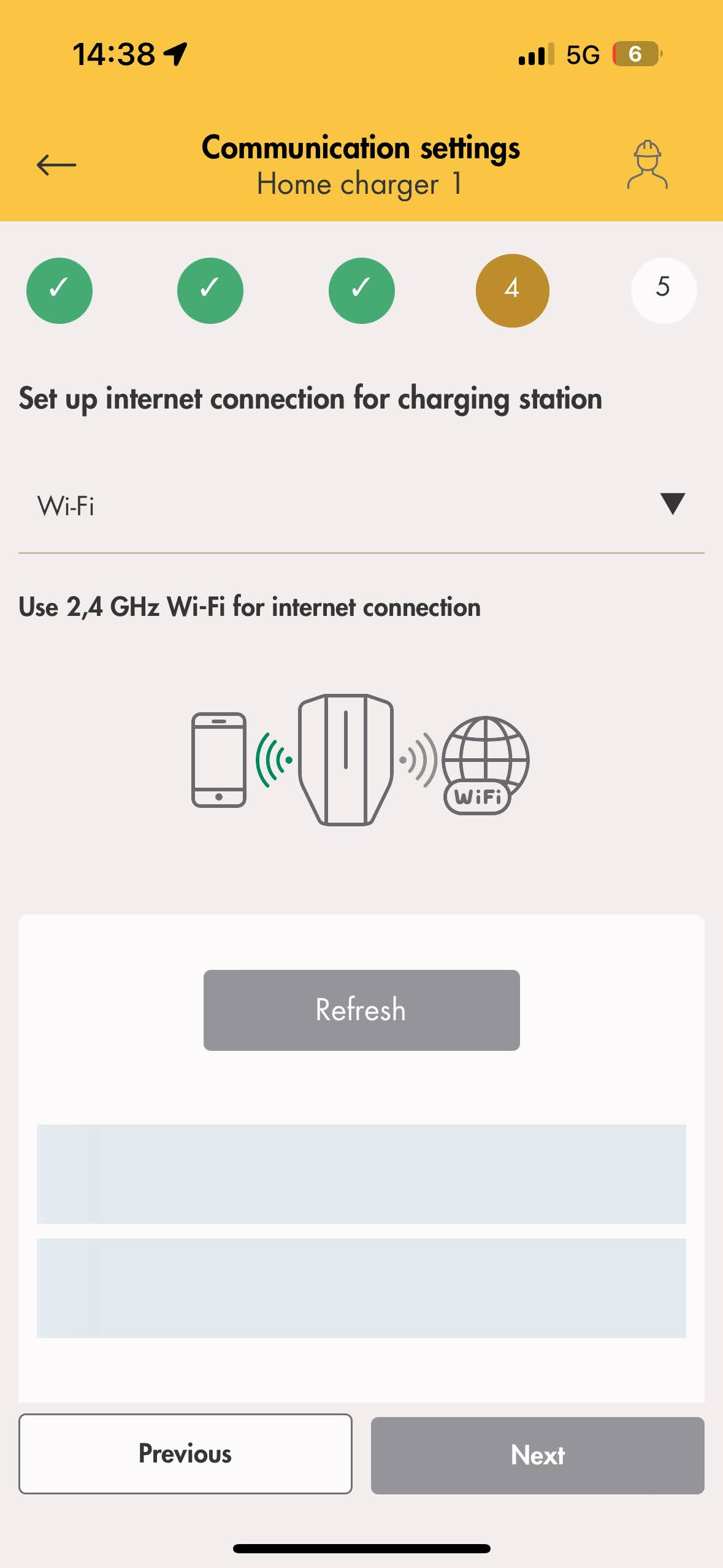

- Välj det Wi-Fi som GARO-laddaren ska anslutas till och klicka på "Nästa"-knappen rakt ut.

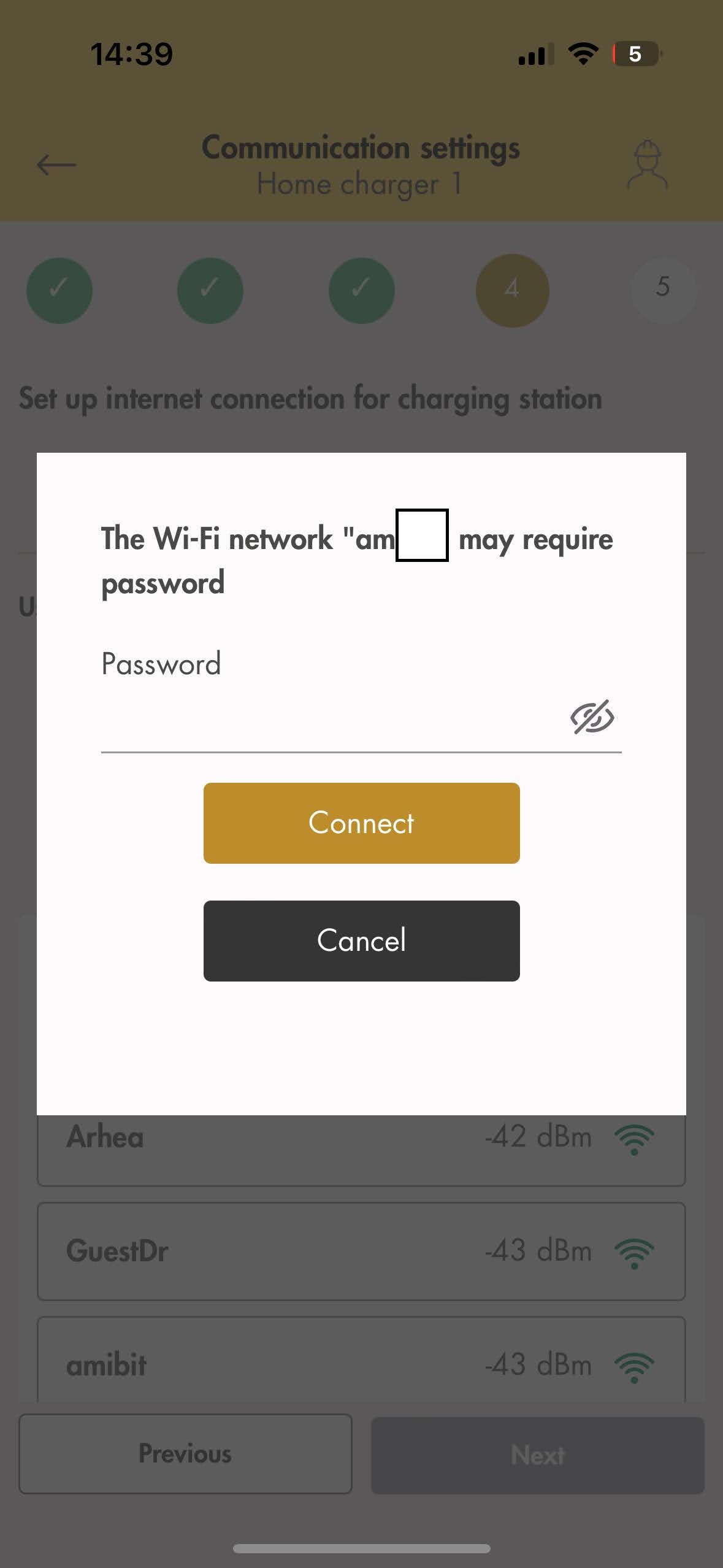

- Ange lösenordet och klicka på "Anslut" i mitten.

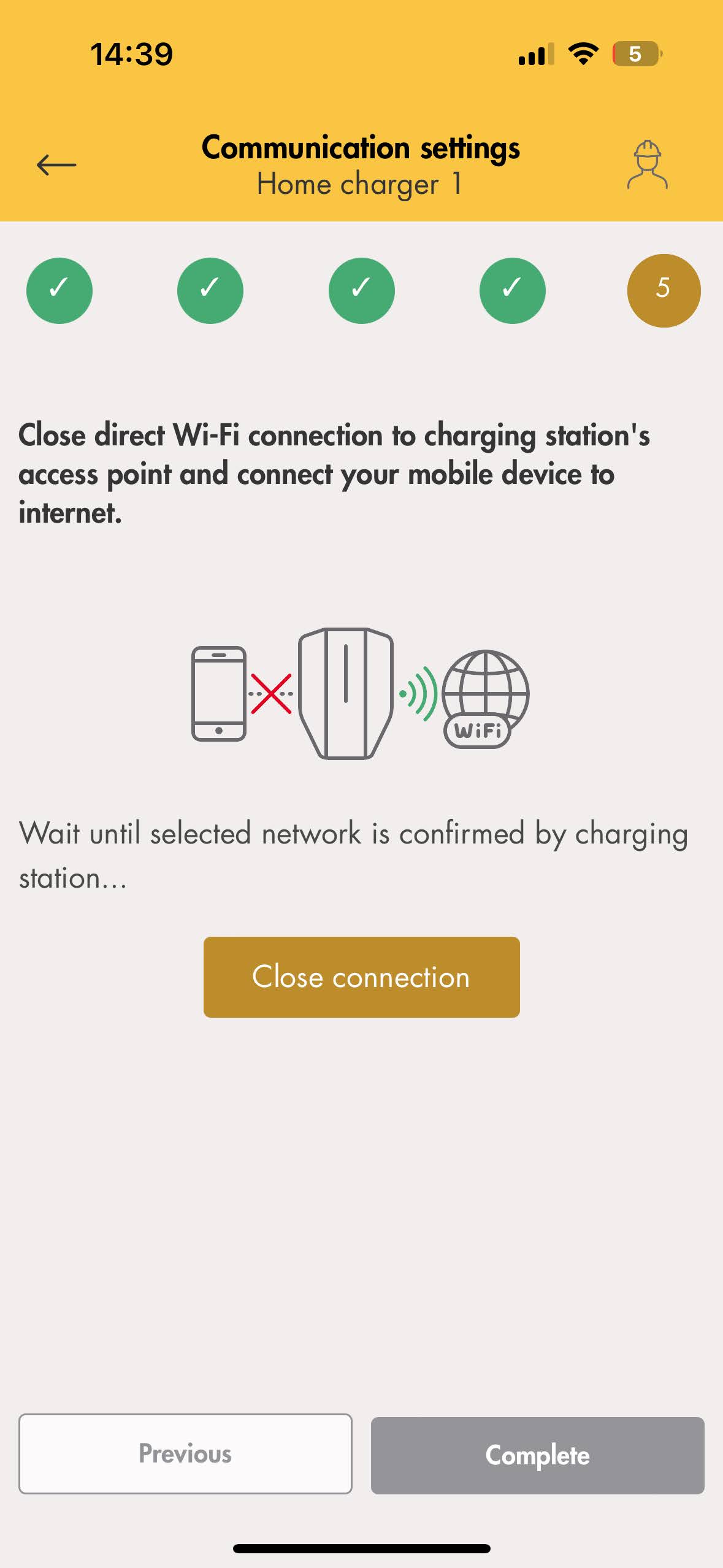

- Stäng den direkta anslutningen, klicka på "Stäng anslutning" i mitten och klicka sedan på knappen "Slutför".

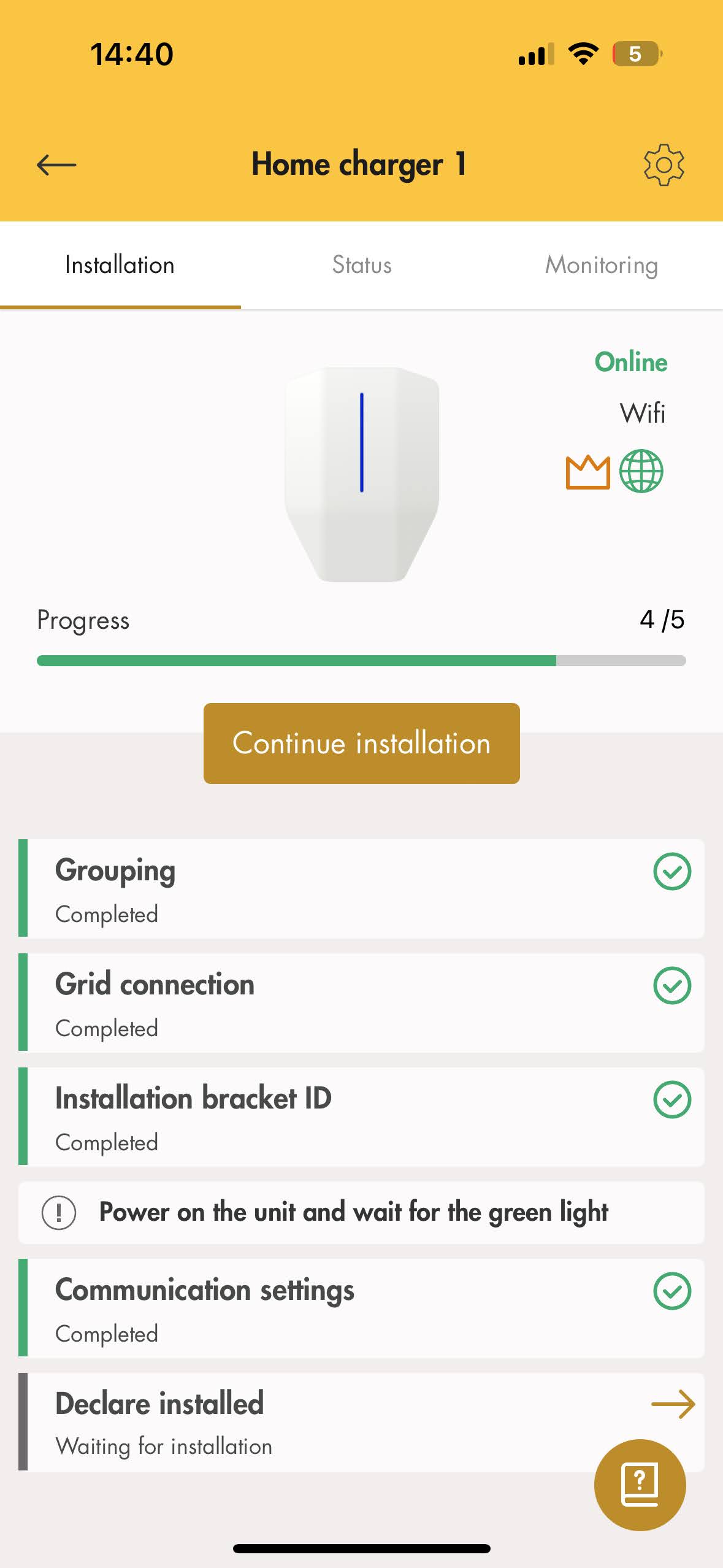

- Fortsätt att deklarera den installerade

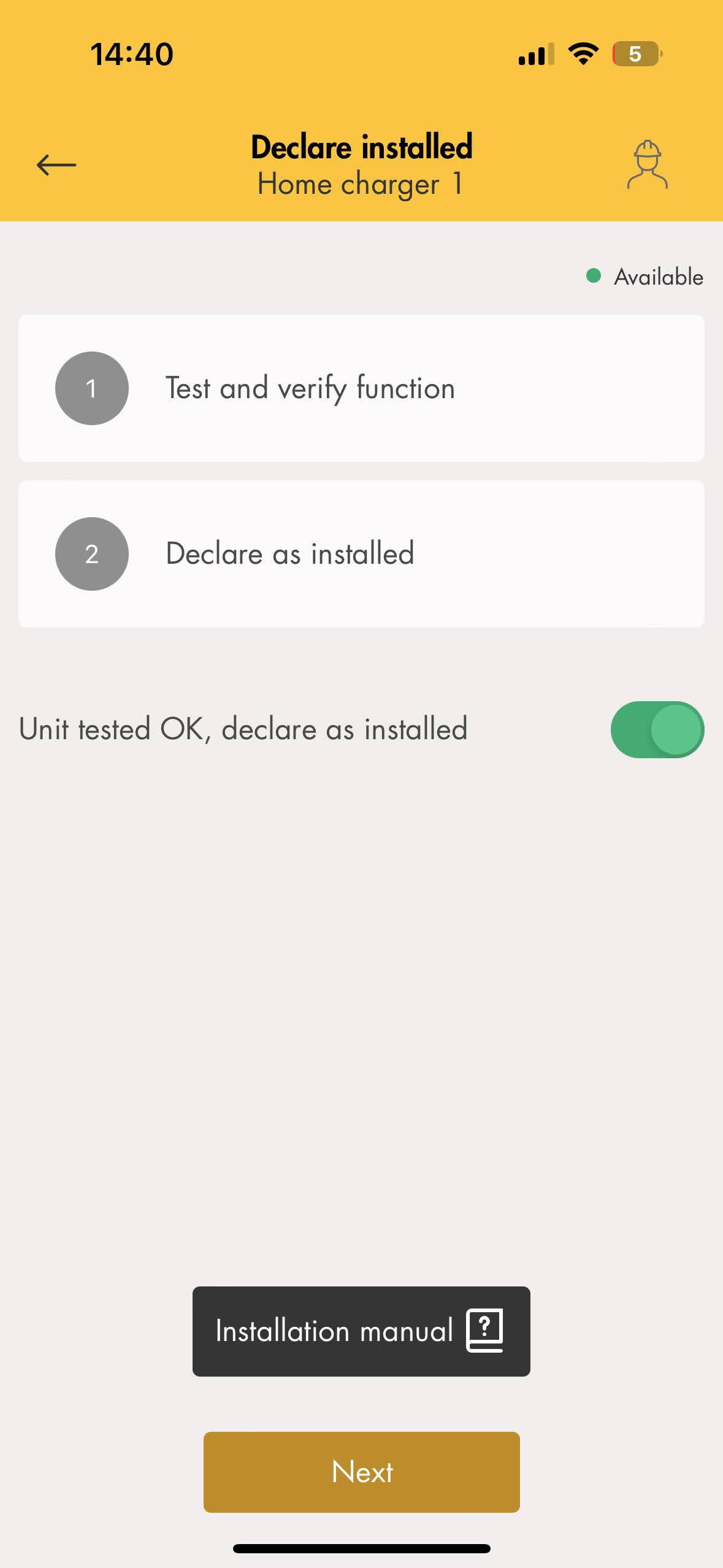

- En ny meny kommer att visas där test- och verifieringsfunktionen är tillgänglig, även funktionen Dekalera som installerad är tillgänglig. Om testerna är OK, deklarera att GARO-laddaren är installerad och klicka på knappen 'Nästa'.
3. Anslut GARO-laddaren till samma Wi-Fi-nätverk som Reduxi-kontrollern
För kommunikation mellan Reduxi-kontrollern och GARO-laddaren måste båda enheterna vara anslutna till samma nätverk. Som beskrivs i punkt 2.1 måste samma nätverk också väljas för Reduxi, oavsett om det är LAN eller WLAN.
När detta villkor är uppfyllt, fortsätt till OCPP-inställningar.
4. Konfiguration för OCPP-kommunikation mellan GARO-laddaren och Reduxi-kontrollern
4.1 Lägg till enhet
Logga först in på den lokala Reduxi-konfiguratorn och lägg till en ny enhet genom att klicka på knappen "Lägg till enhet".
4.2 Välj den enhet som du vill lägga till
Välj grundläggande inställningar i det första steget:
- Välj enhetstyp: EV-laddare,
- Välj typ: OCPP 1.6 - JSON,
- Och definiera namnet.
4.3 Enhetskonfiguration för OCPP
Det andra steget används för kommunikationskanalen, för att OCPP-kommunikation ska fungera korrekt. Fyll först i enhetsidentifieraren som erhållits från GARO-laddaren.
När OCPP JSON 1.6-protokollet används, behövs serverns OCPP URL, genererad av Reduxi-kontrollern. URL kan erhållas direkt från kommunikationskanalen.
Exempelwebbadress: ws://192.168.1.121/ocpp/1.6/json/
4.4 Konfigurera OCPP-inställningar i GARO-laddaren

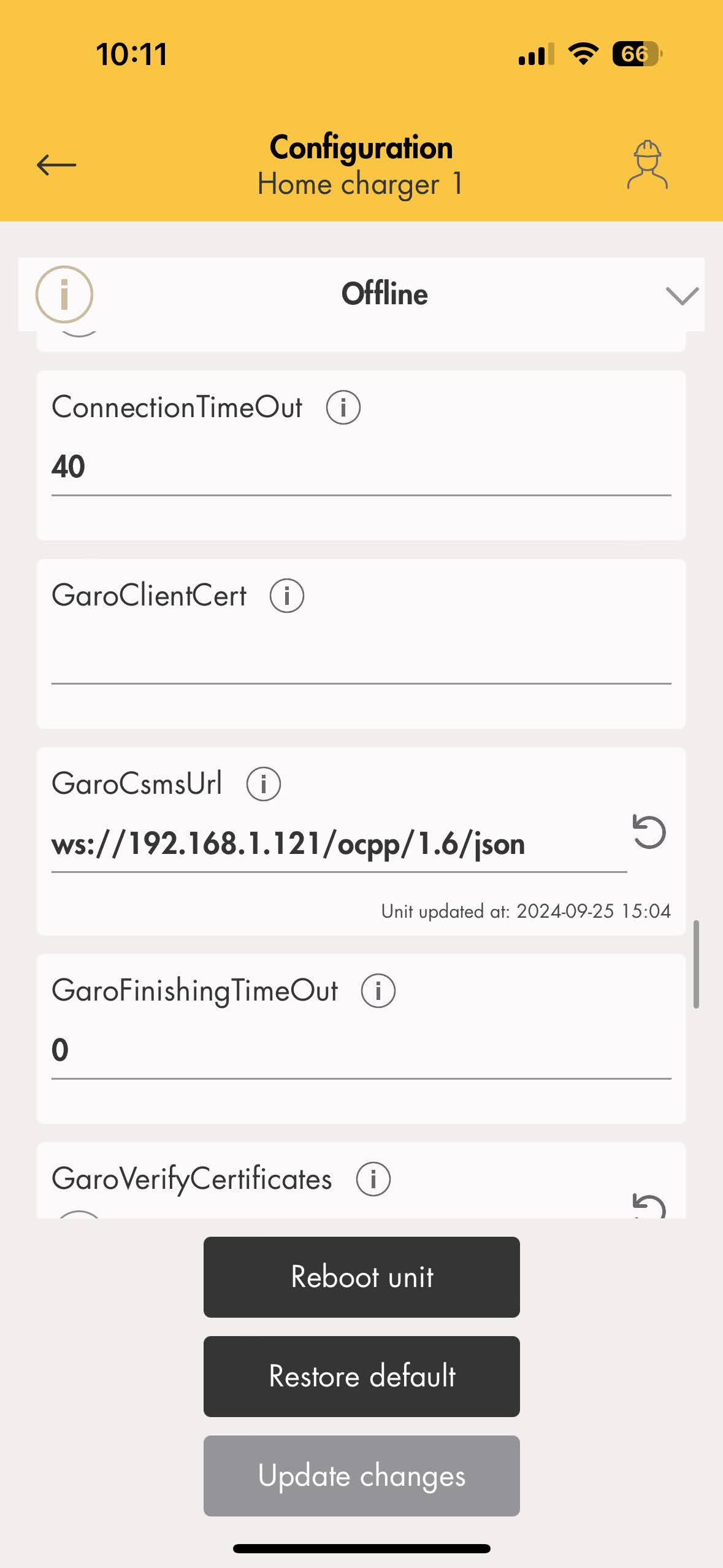

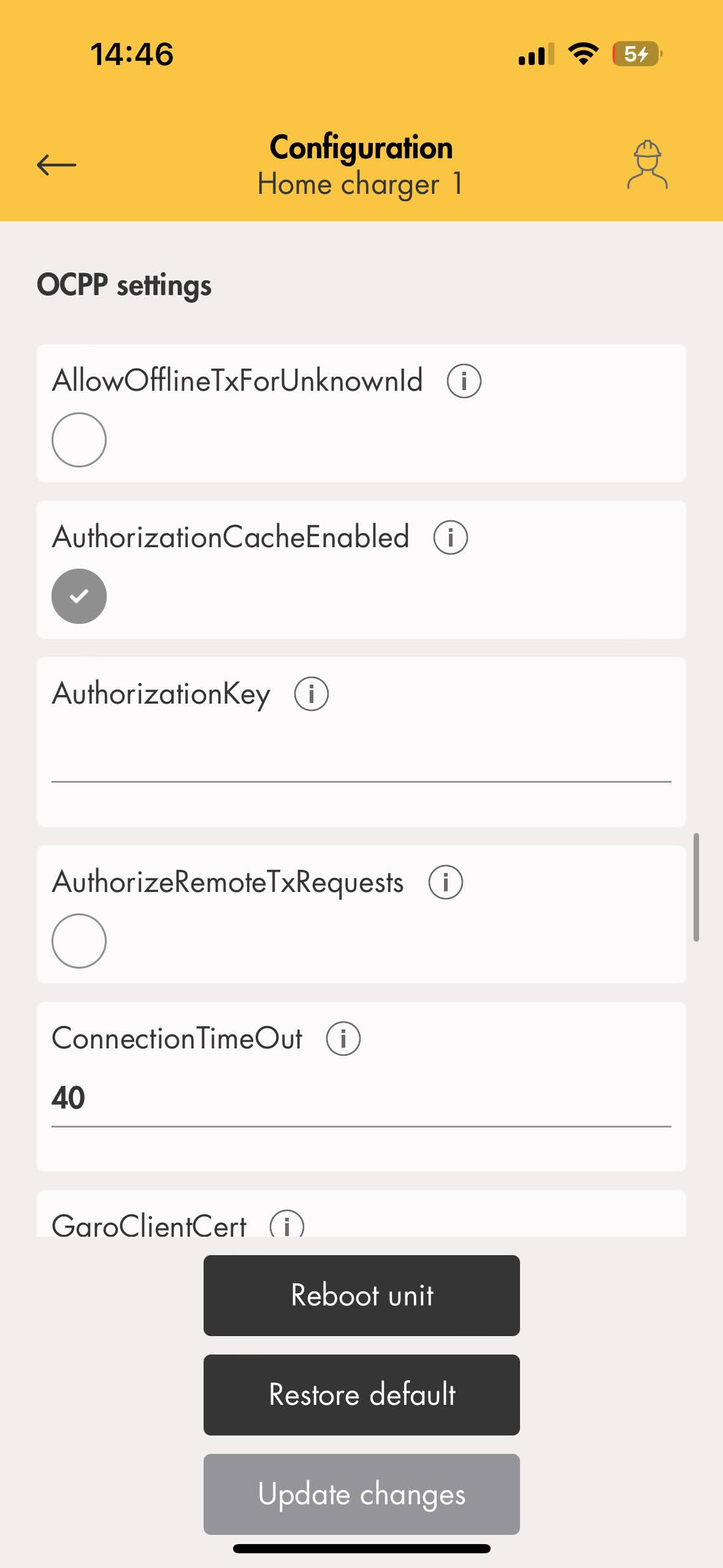

Efter att ha erhållit JSON-URL:n från Reduxi är det sista steget att klistra in den i GARO-laddaren för att upprätta OCPP-anslutningen. Navigera till GARO-laddarens 'Configuration'-sektion, sedan 'OCPP Settings', scrolla ner till 'GaroCsmsURL' och klistra in URL:en.
4.5 Testkommunikation
För att säkerställa att OCPP-kommunikation upprättas kan ett kommunikationstest utföras via 'Test kommunikationsknappen' som finns längst ner till höger efter alla kommunikationskanalfält.
Det finns tre olika fall av kommunikationssvar.
Fall 1: Kommunikationen fungerar korrekt.
Fall 2: Det går inte att kommunicera med enhet 1, enhetens ID är inte inställt eller är annorlunda.
Fall 3: Ingen enhet med OCPP 1.6-kommunikation hittades.
4.6 Standardparametrar
Fyll i de avancerade inställningarna och välj parametrarna som visas i bilden nedan. Inställningarna kan variera beroende på platsbehov. När du är klar klickar du på "Klar"-knappen nere till höger på skärmen.
4.7 Avläsningar från enheten
Syftet med denna punkt är att visa hur man kontrollerar avläsningar från enheten. Detta görs under 'Enhet/Senaste mätning'.
När enheten väl har lagts till via konfiguratorn kan den övervakas via molnapplikationen Reduxi.
4.8 Fabriksåterställning

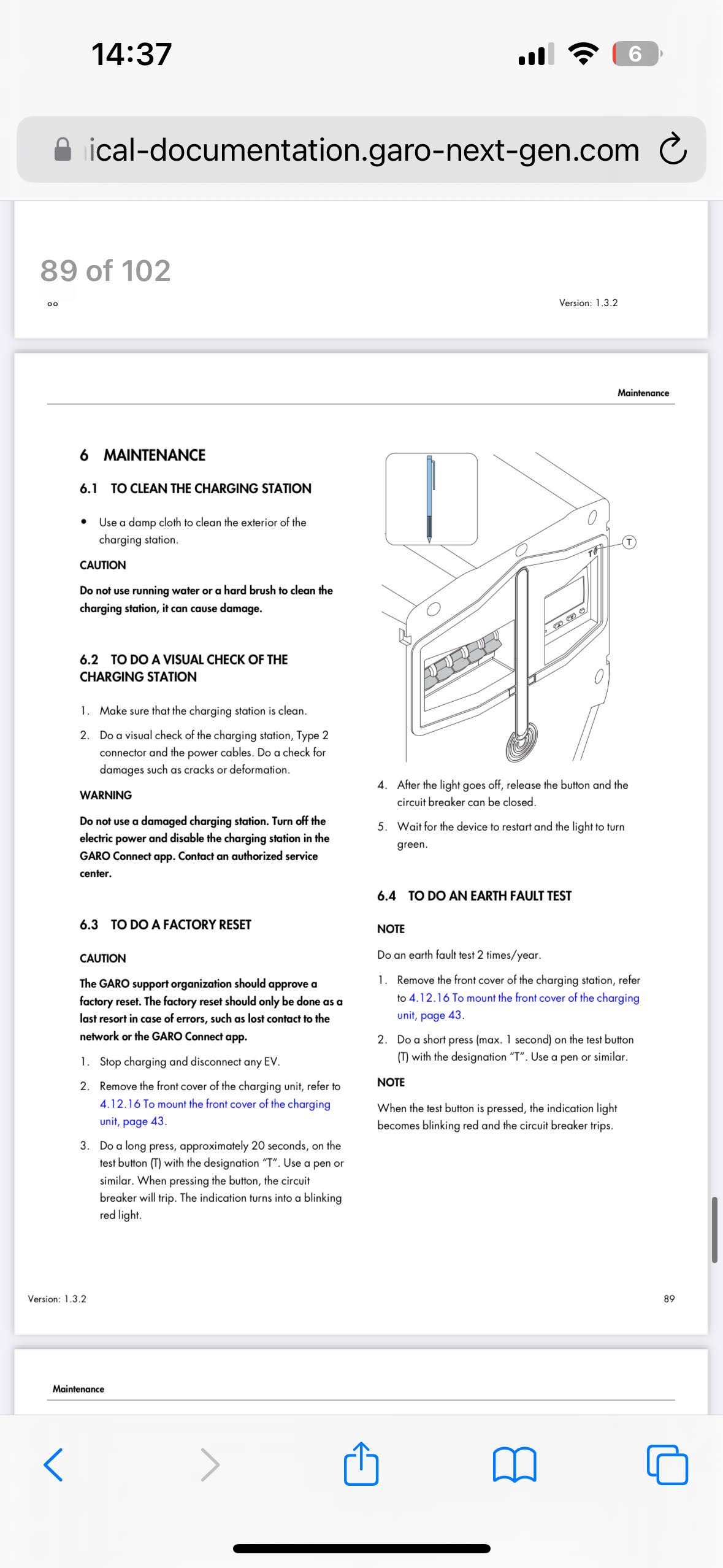

I de fall då laddaren flyttas eller behöver anslutas till ett annat nätverk kan en fabriksåterställning krävas. För att utföra en fabriksåterställning, tryck och håll ned testknappen i 20 sekunder och konfigurera sedan om GARO-laddaren.
