Integrera Reduxi Controller med DAZE-laddaren via Wi-Fi, med hjälp av Modbus TCP-protokoll. Reduxis flexibilitet tillåter kostnadsminskningar på upp till 30 %.

1. Installera DAZE-applikationen

https://daze.eu/app/?srsltid=AfmBOoq5agChFczaqILrD_VeUxX6LoP94akVQBYgFT9ZeHPy9PqFh56d

1.1 Applikationen är tillgänglig på Google Store: https://play.google.com/store/apps/details?id=com.daze.ble

1.2 Applikationen är tillgänglig på Apple App Store:

https://apps.apple.com/it/app/daze/id1616674889

2. Anslut till DAZE-applikationen

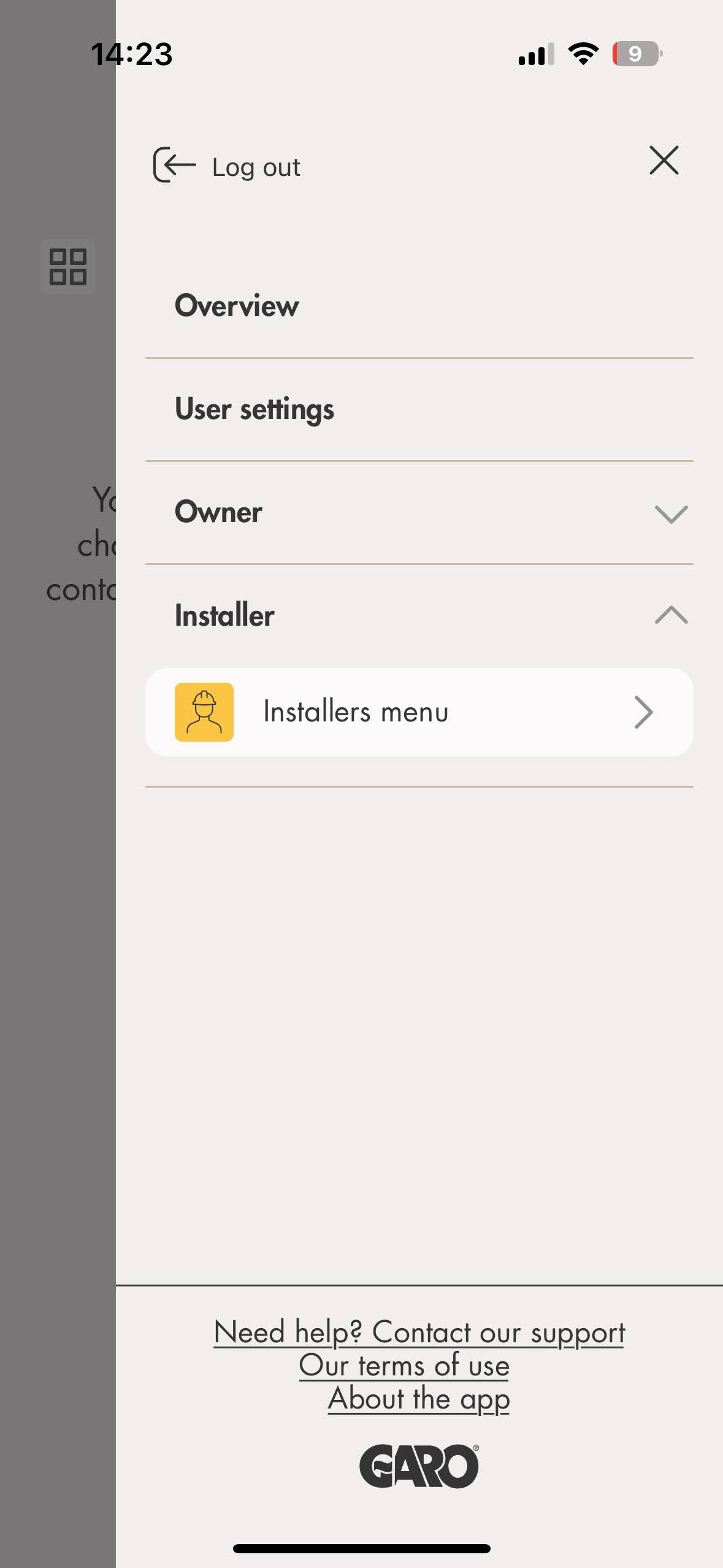

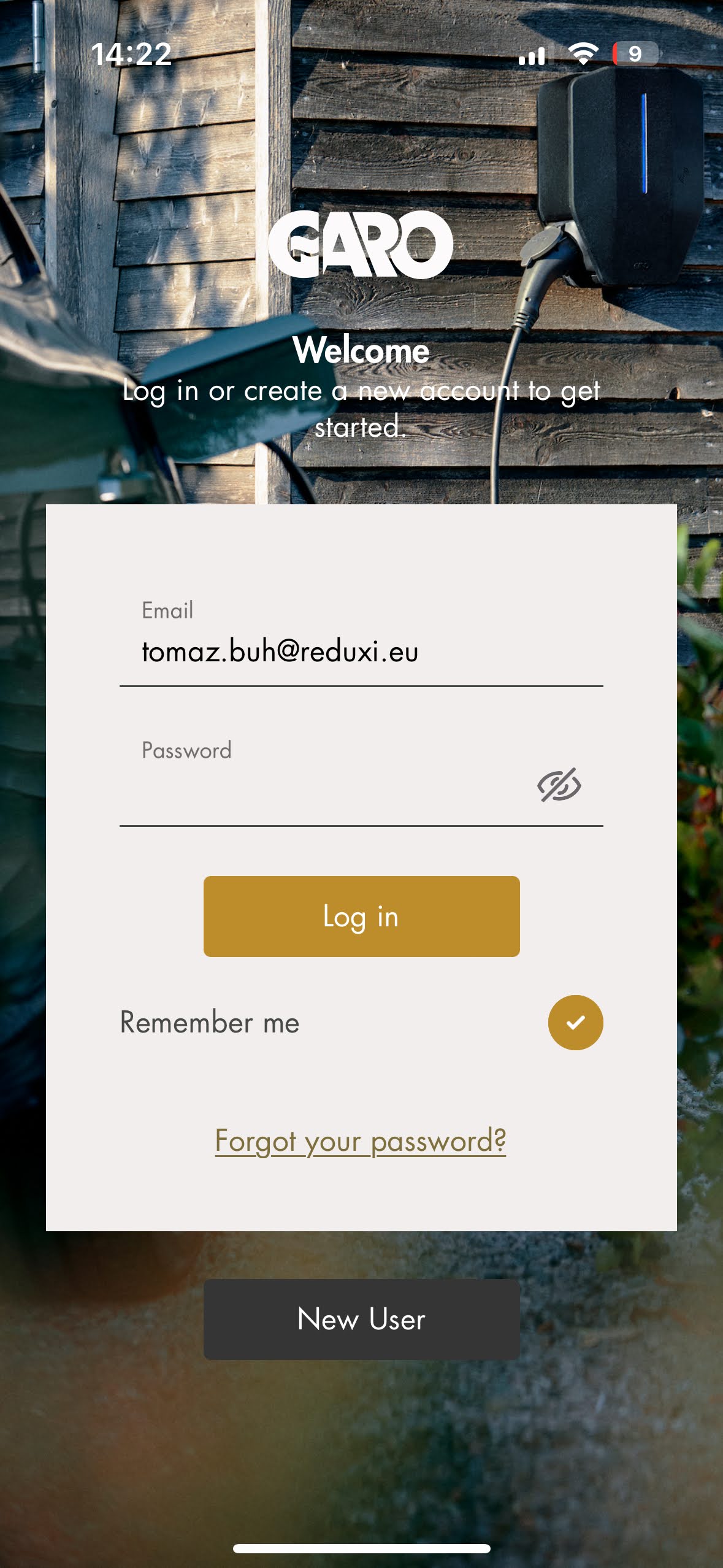

2.1 Inloggning/Registrering till GARO Connect-appen

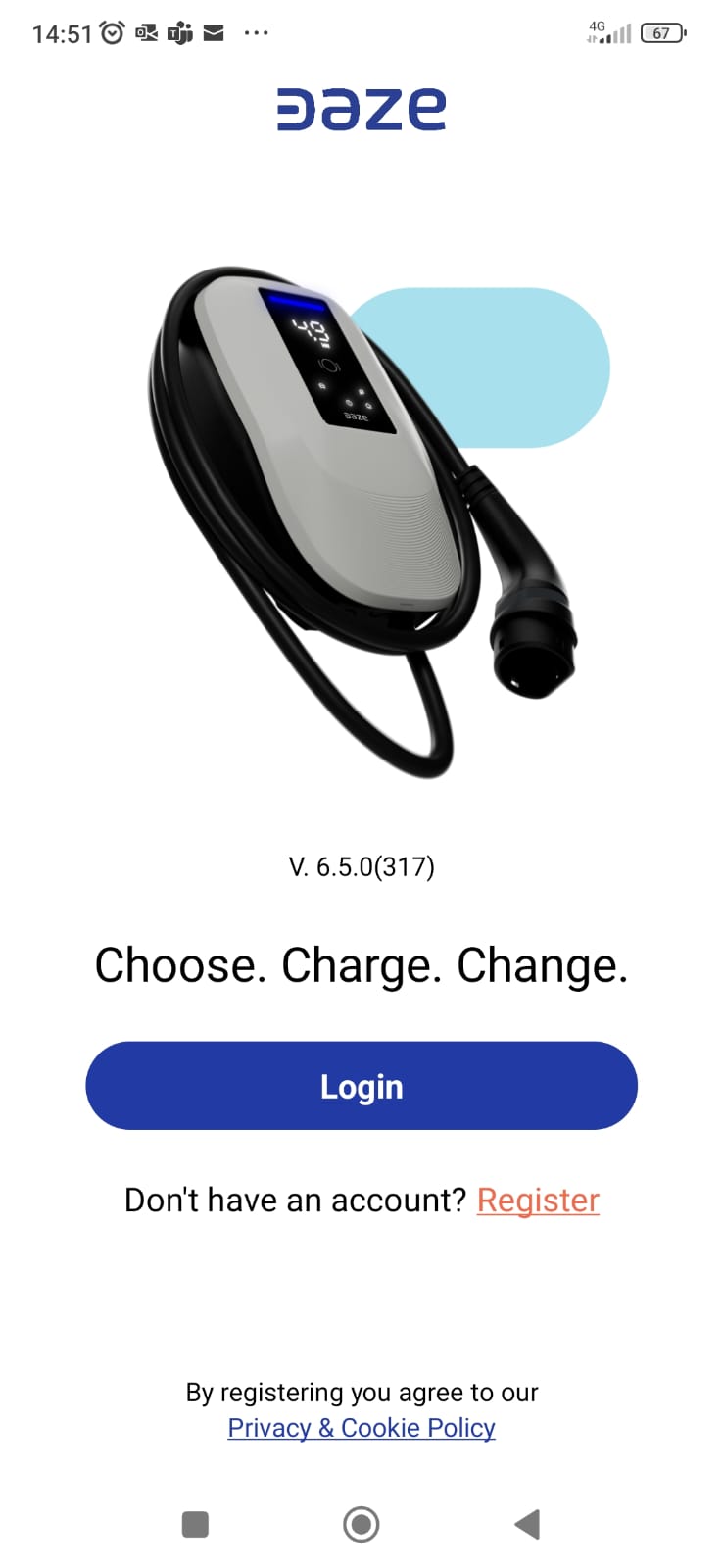

Öppna applikationen och antingen logga in eller registrera ett nytt konto genom att klicka på knappen "Registrera" och logga sedan in.

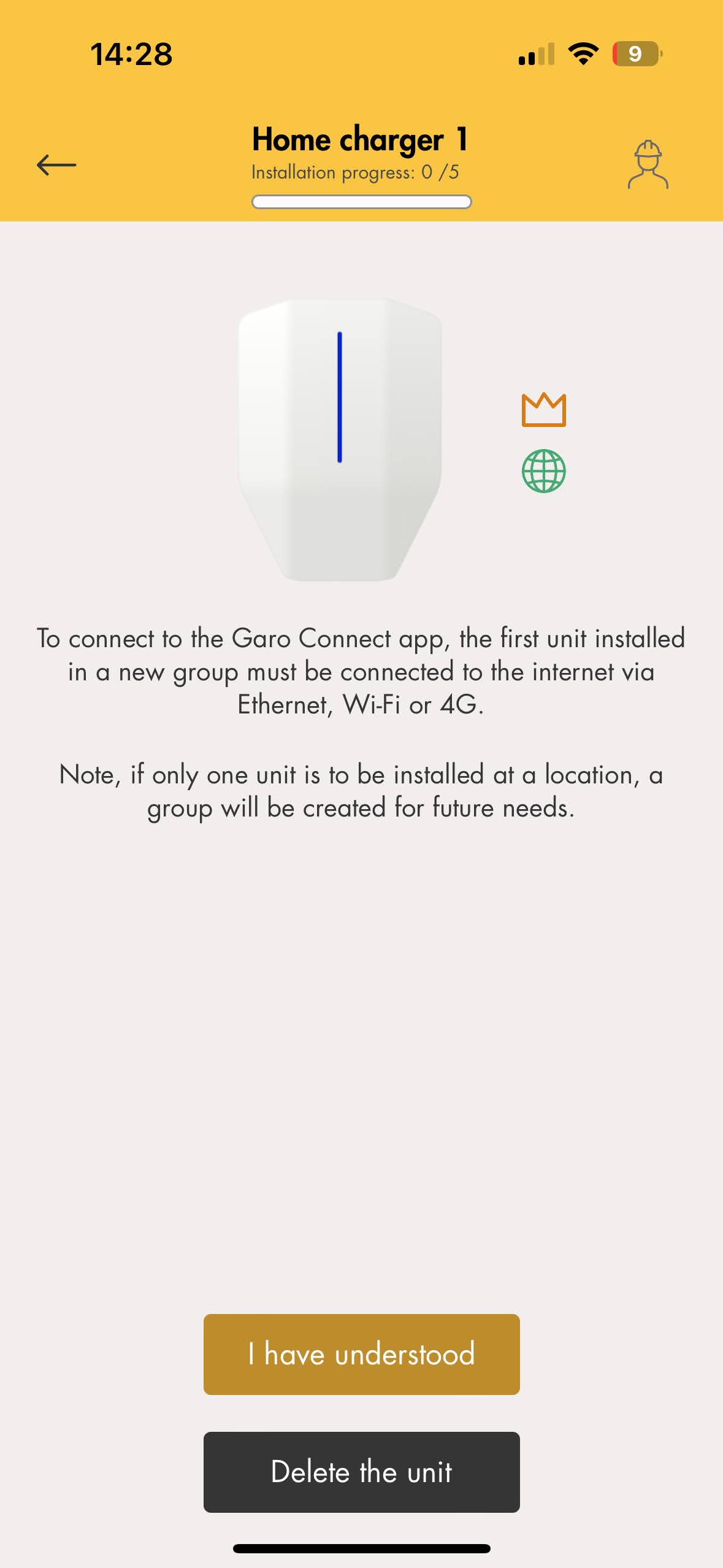

2.1.1 DAZE EV-laddarinställningar

När inloggningen är klar måste konfigurationen för DAZE-laddaren utföras.

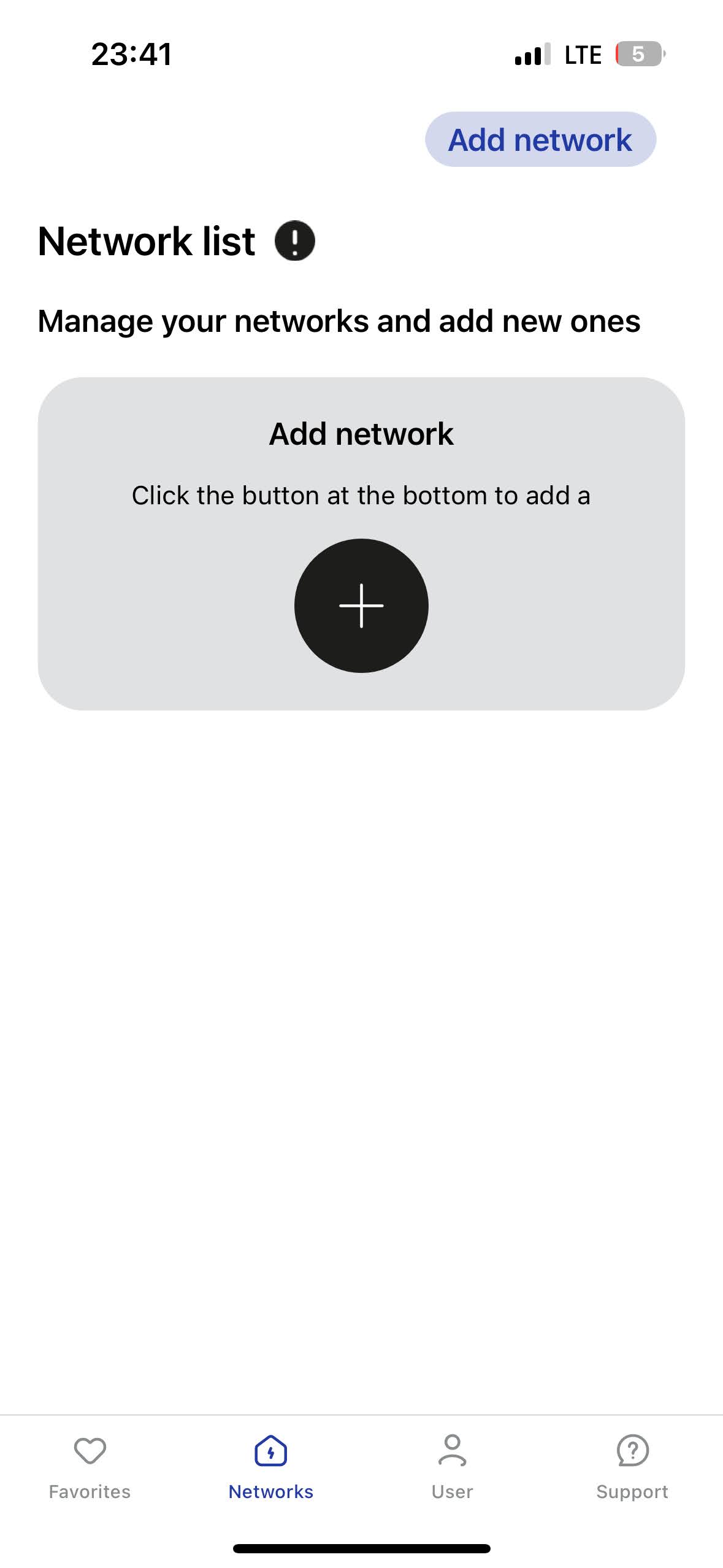

Lägg till nätverk

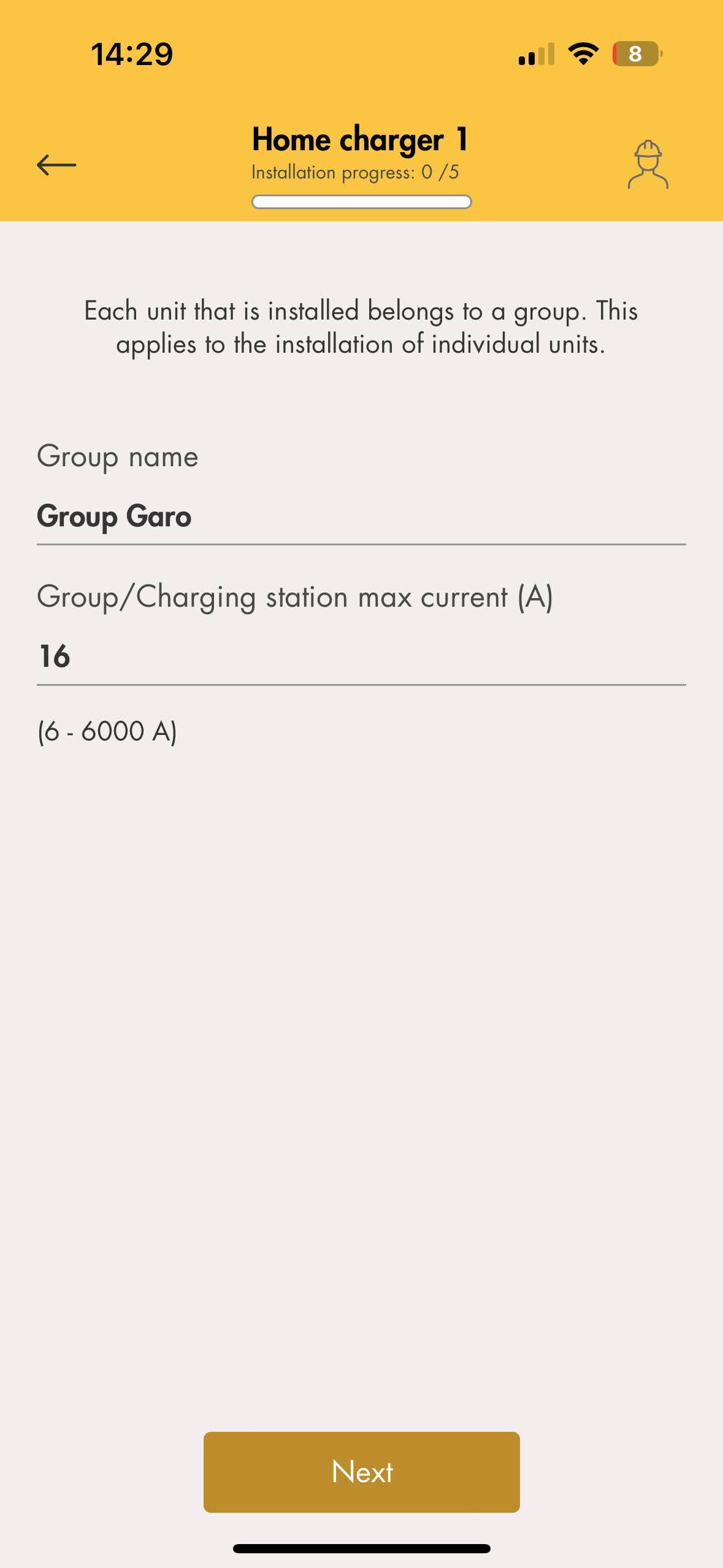

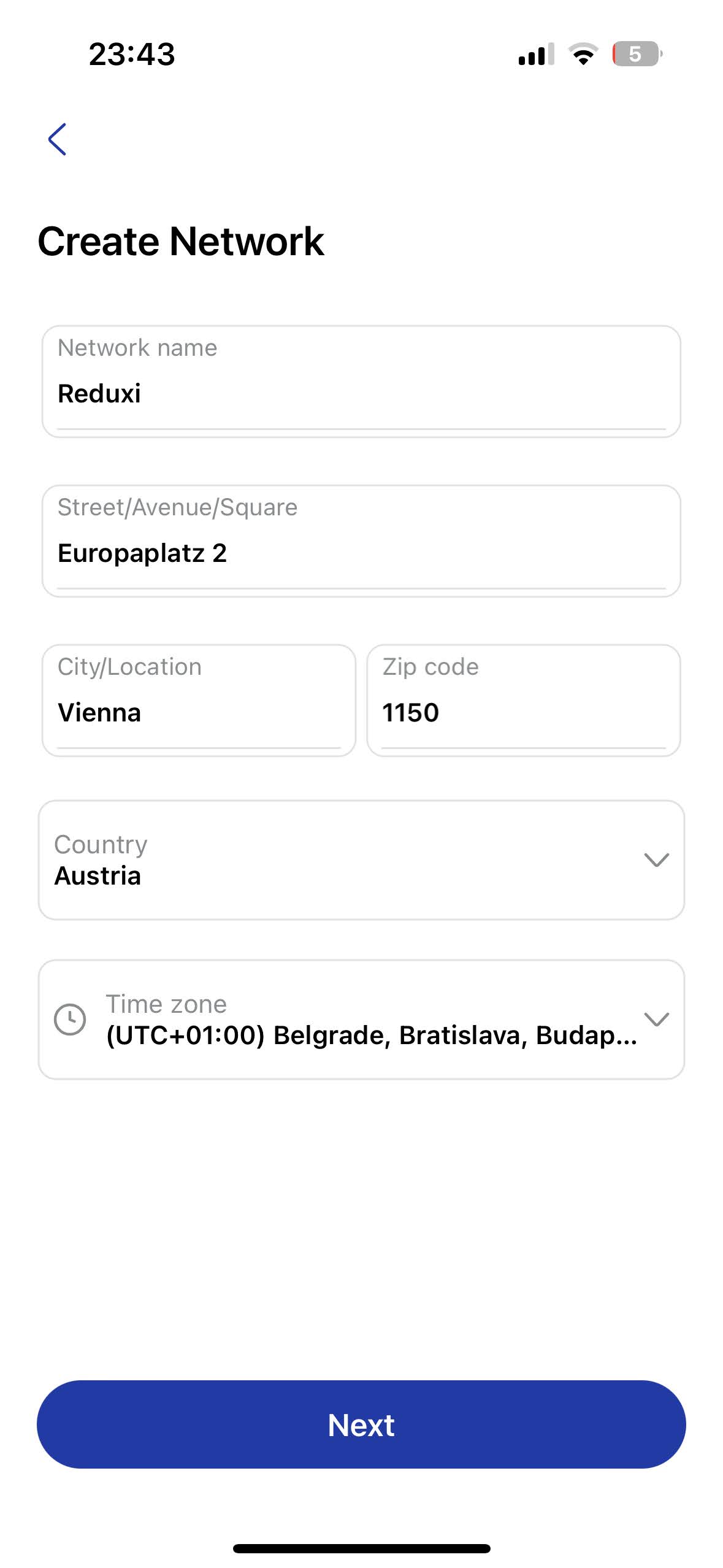

Skapa nätverk (fyll i behovsinformation)

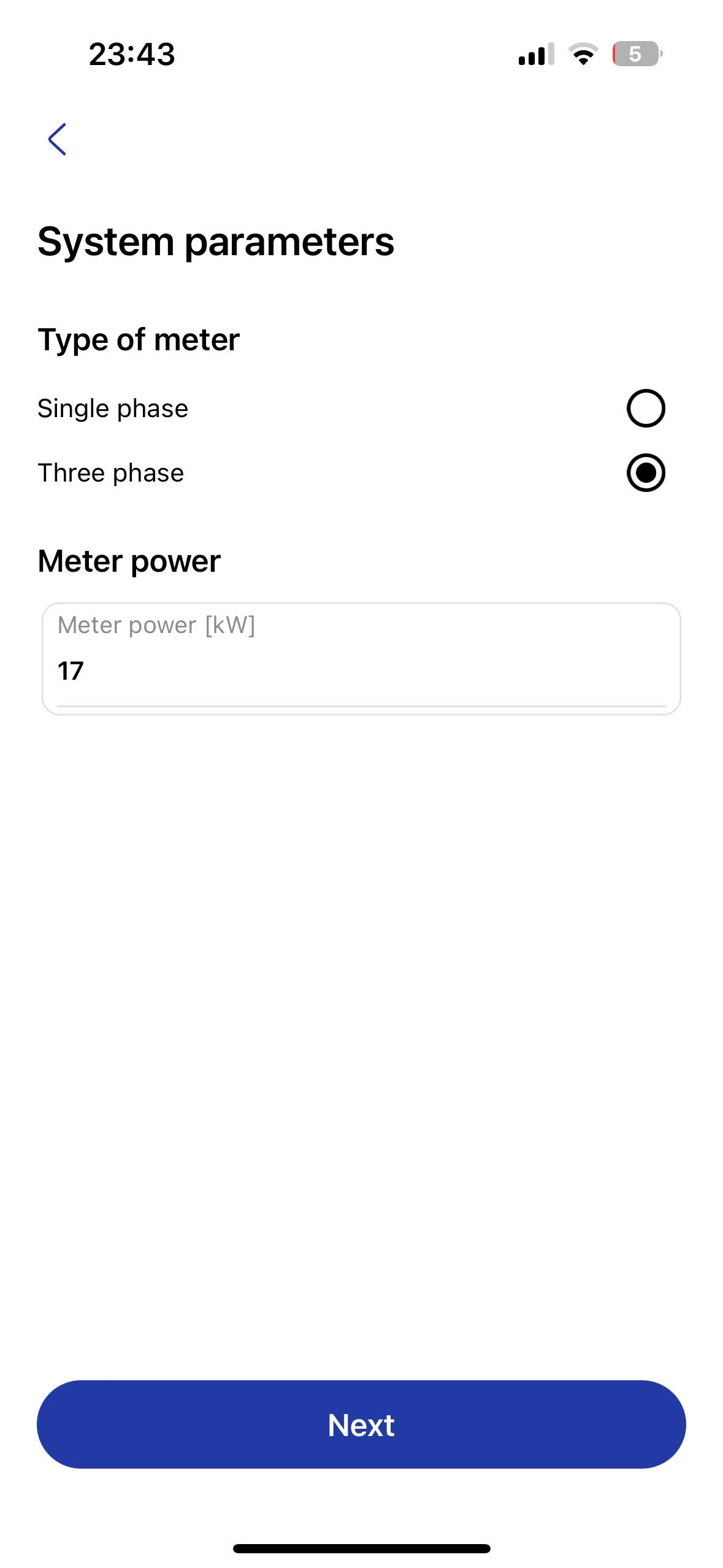

Systemparametrar

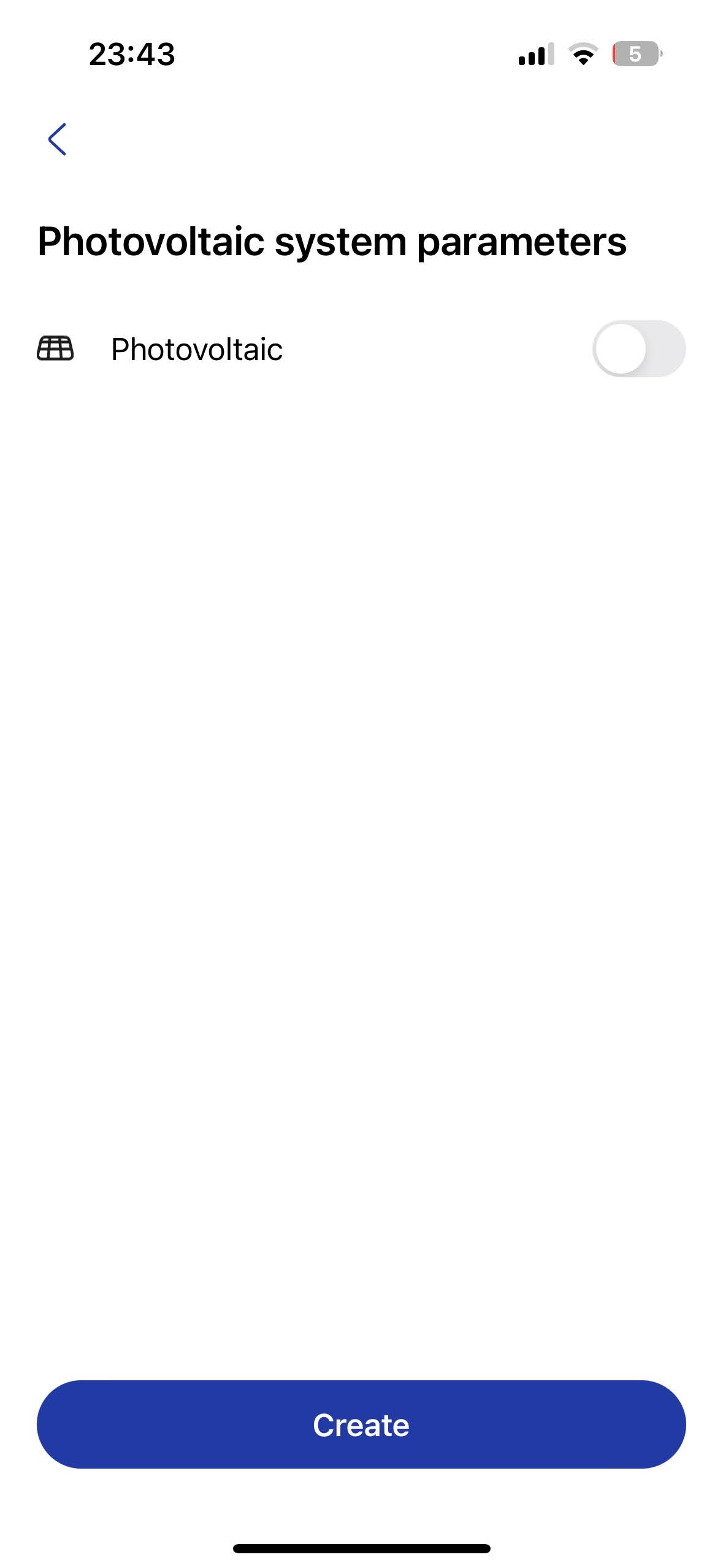

PV-systemparametrar (om implementerade)

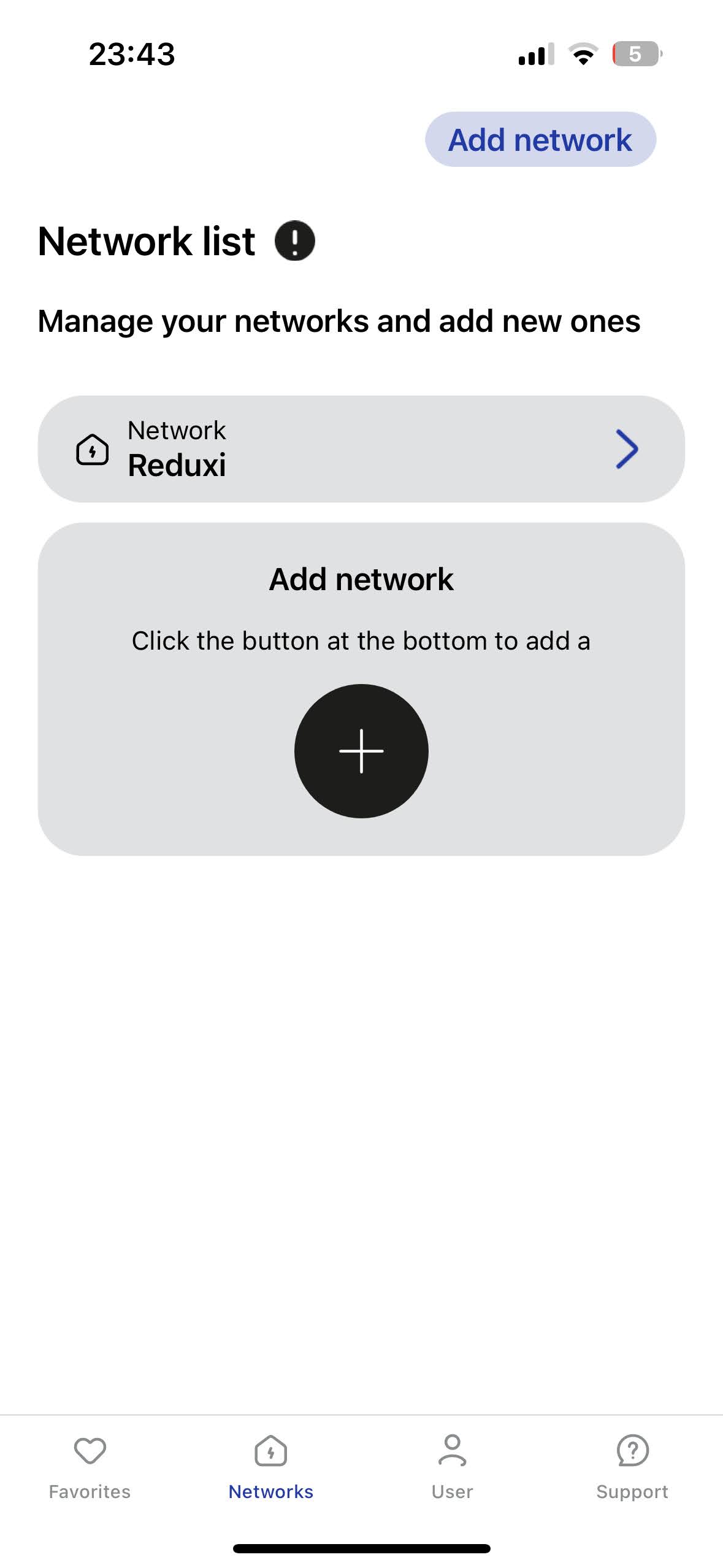

Nätverkslista (välj nyligen tillagda nätverk)

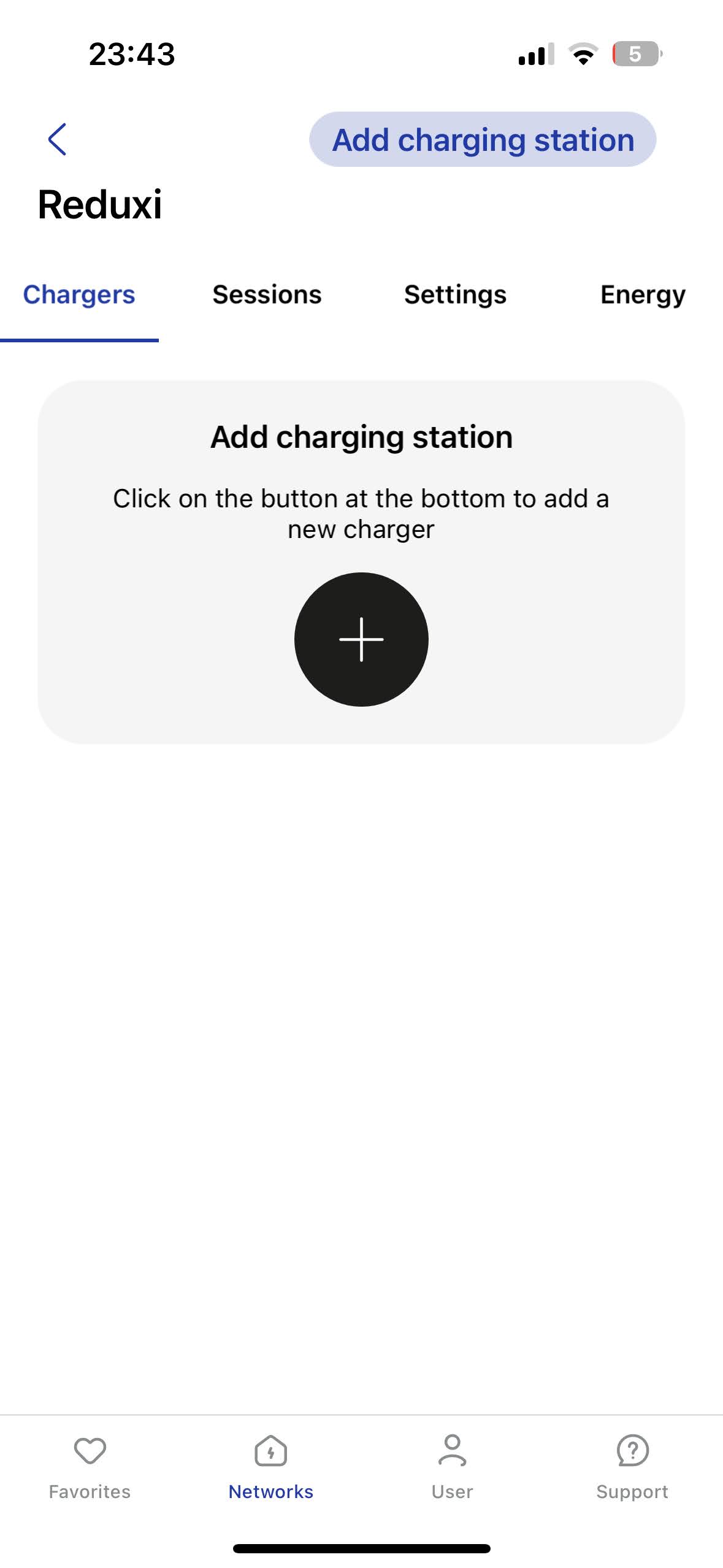

Lägg till laddstation

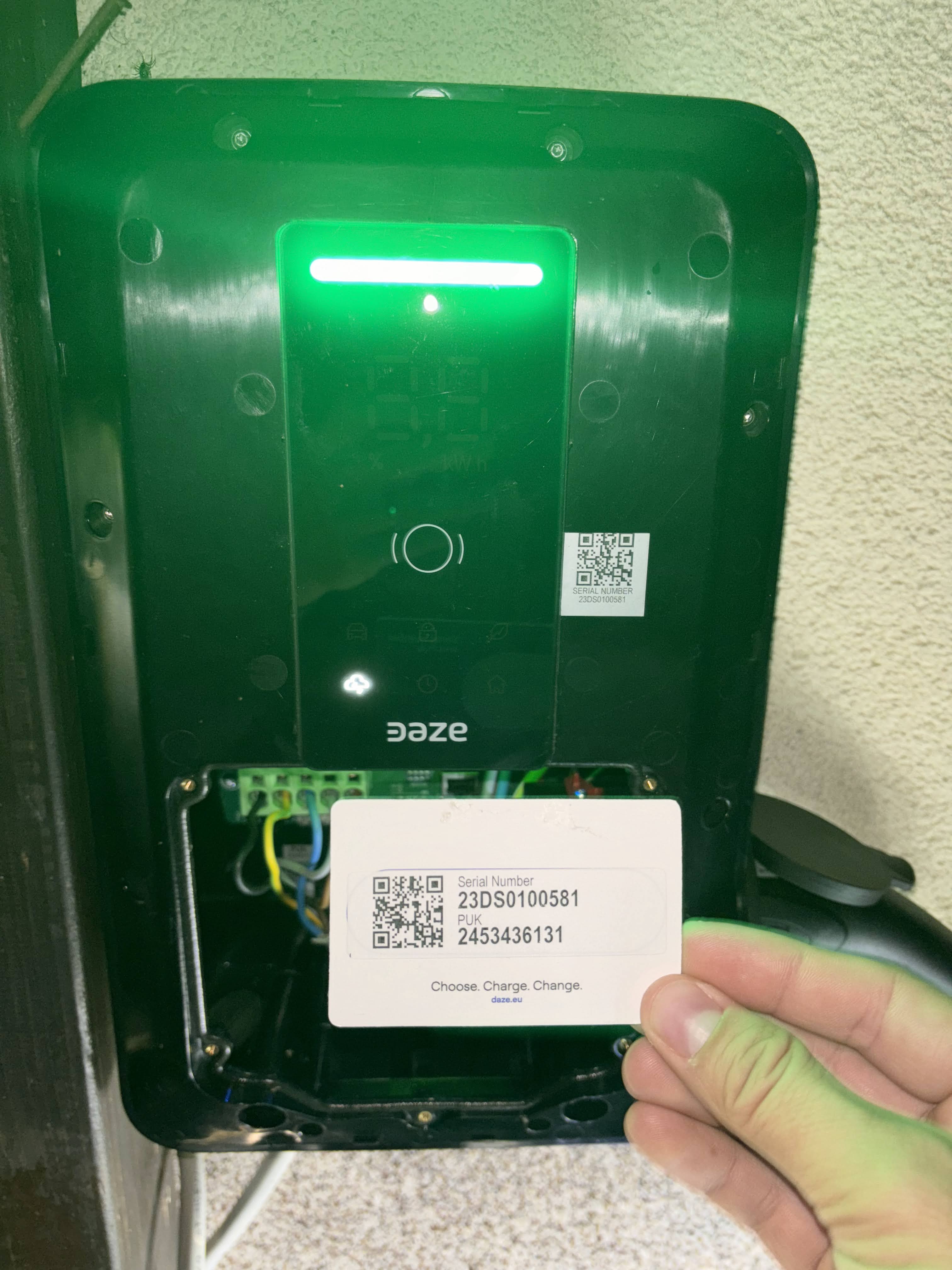

Skanna QR-koden på kortet

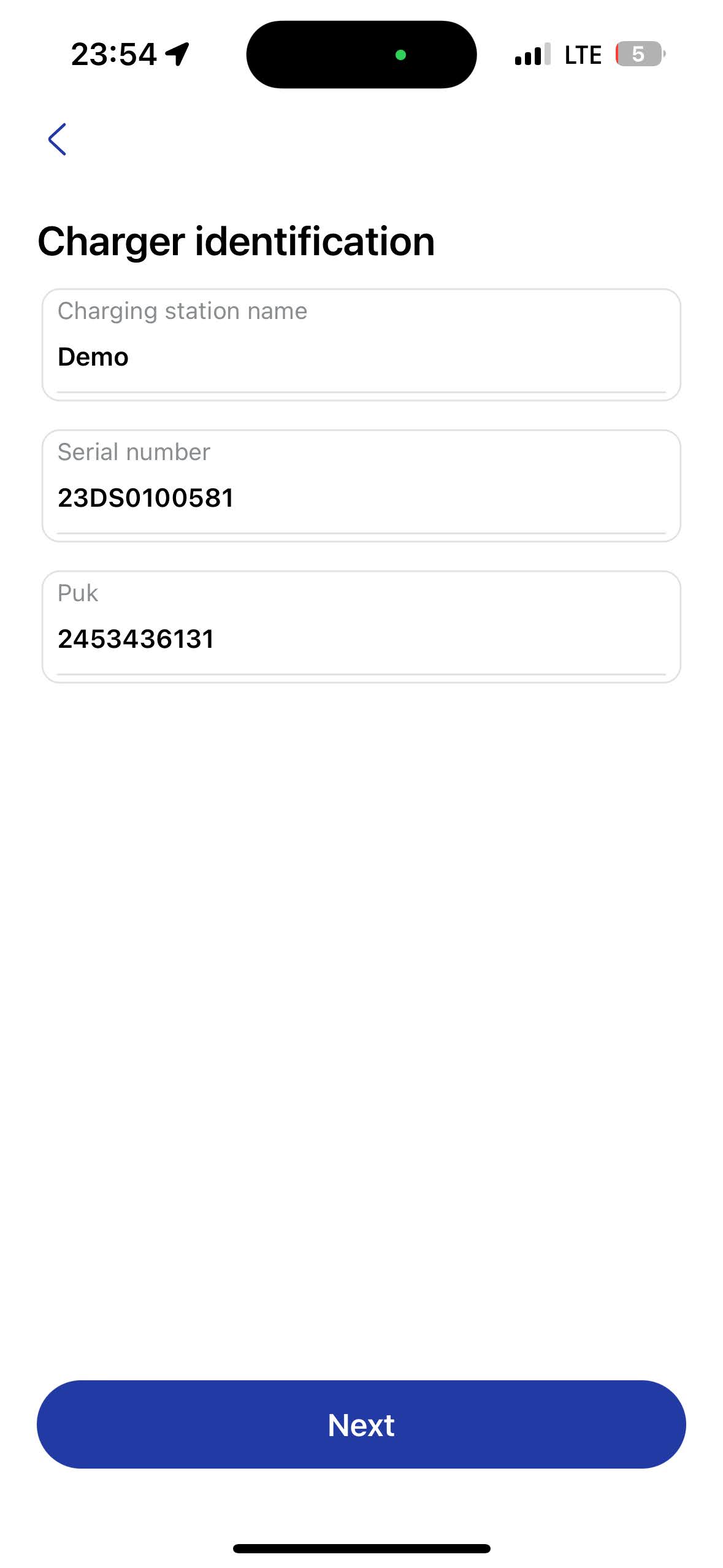

Laddaridentifiering (från kort med QR-kod)

Laddare ID.jpg

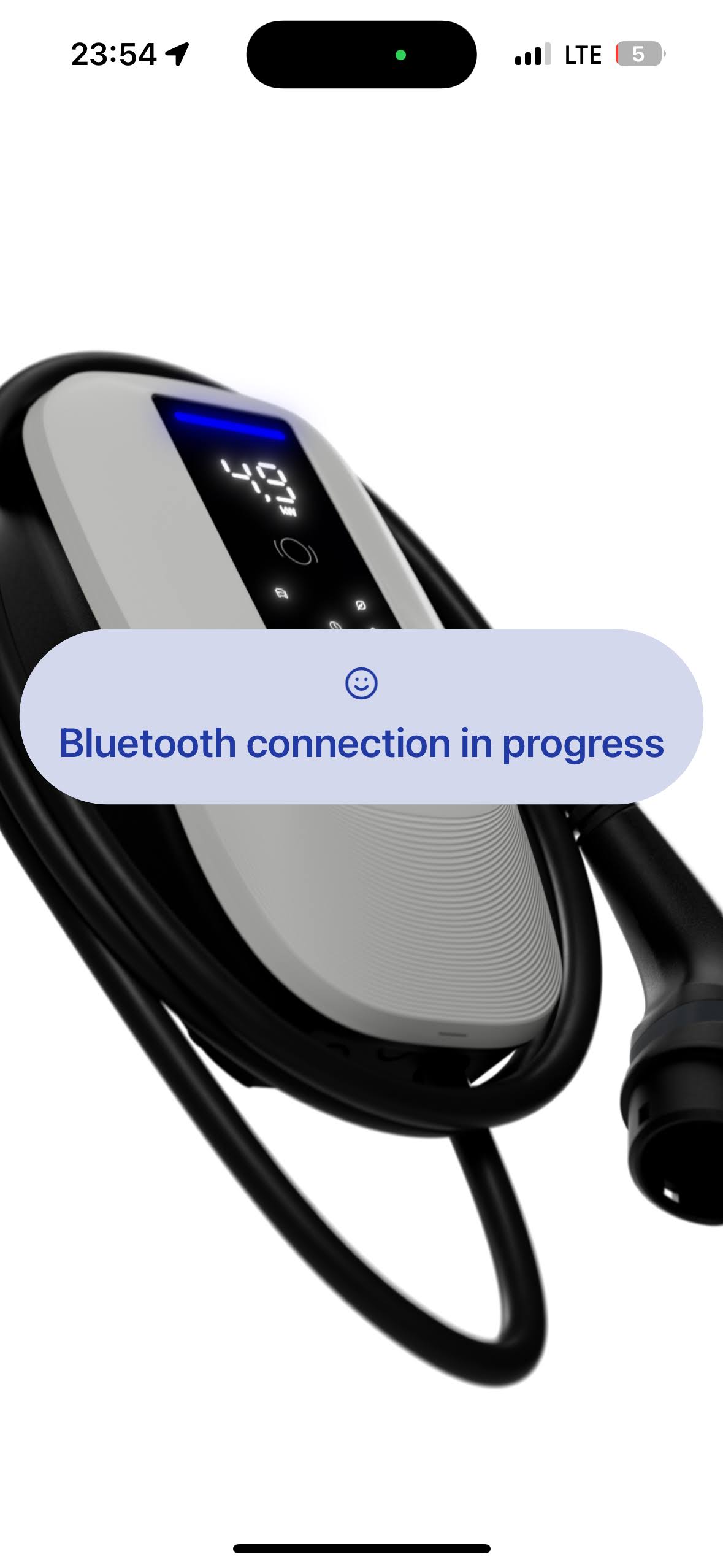

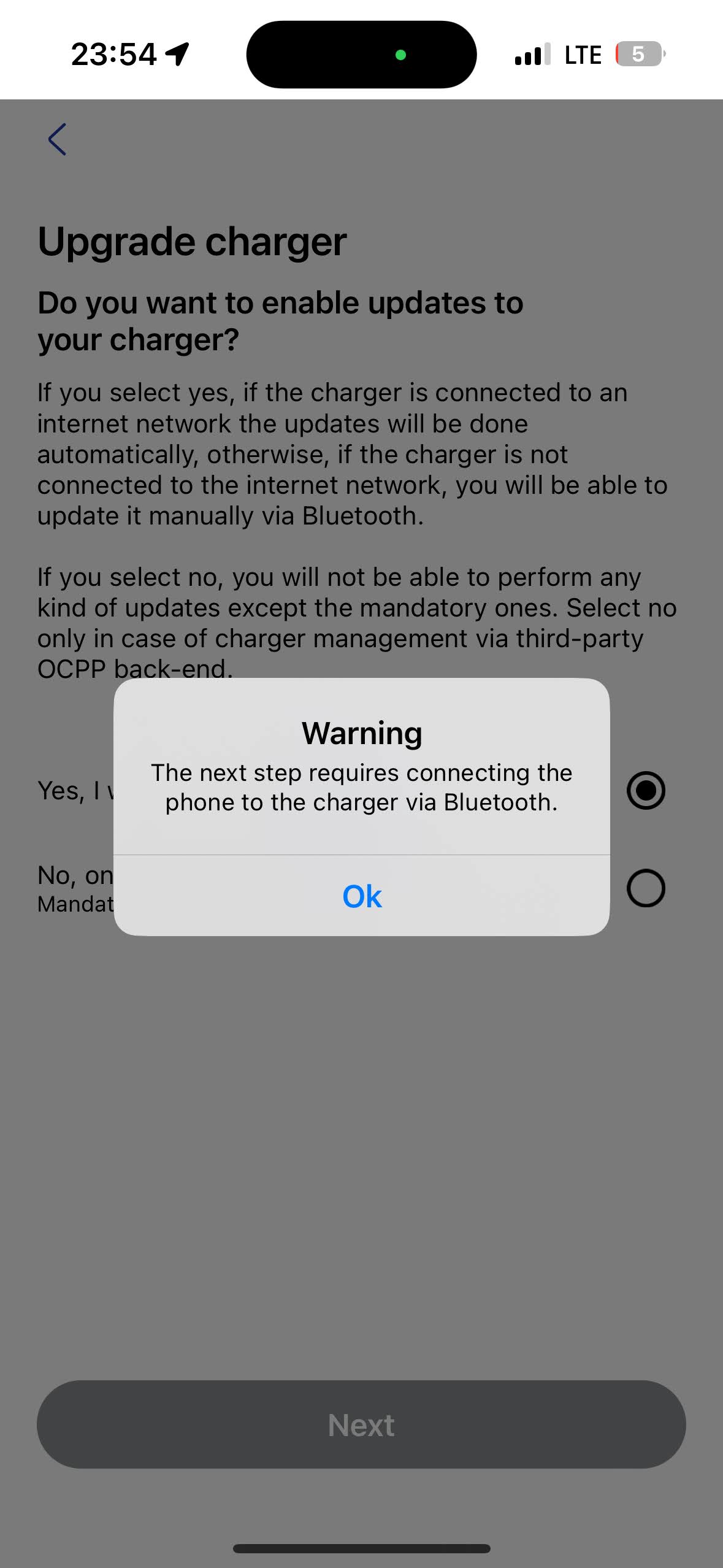

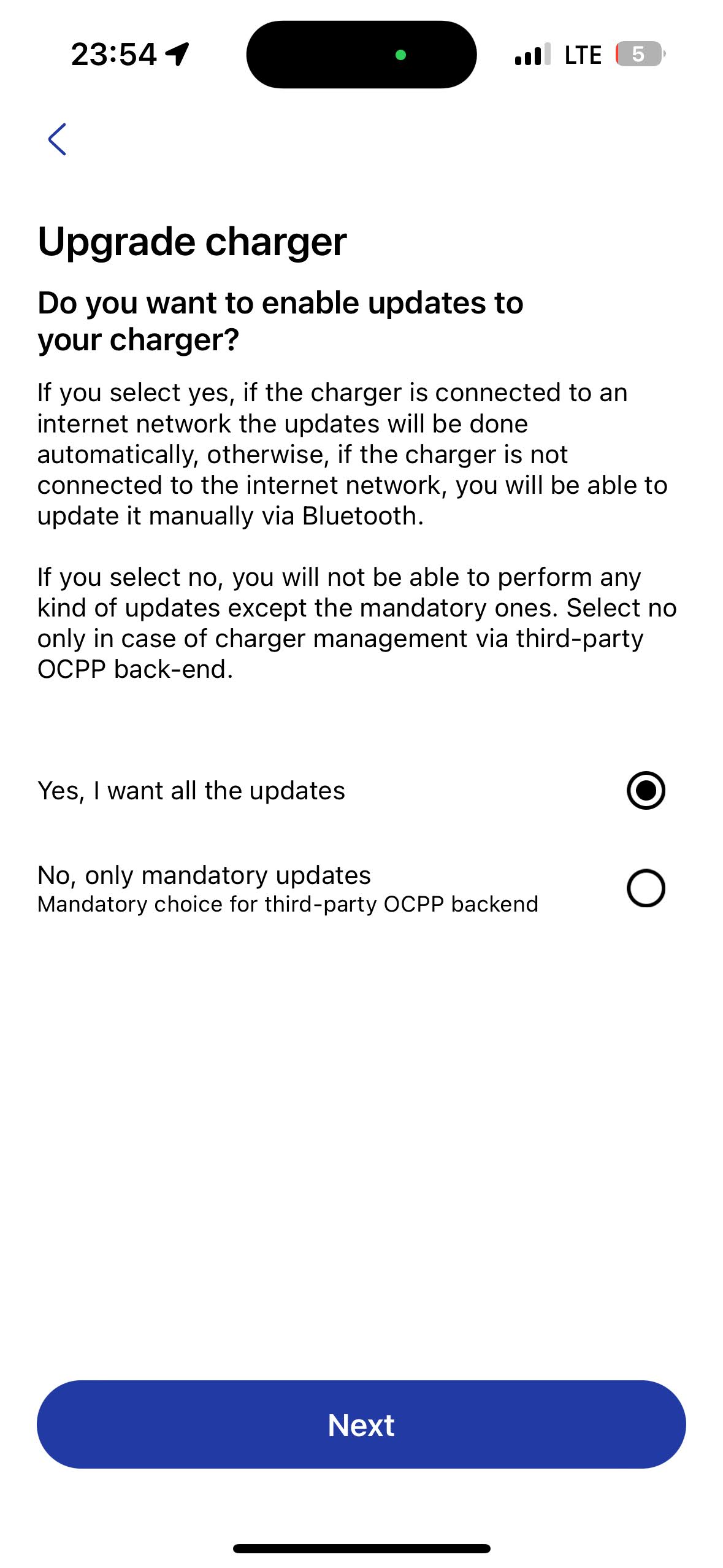

Uppdatera laddaren

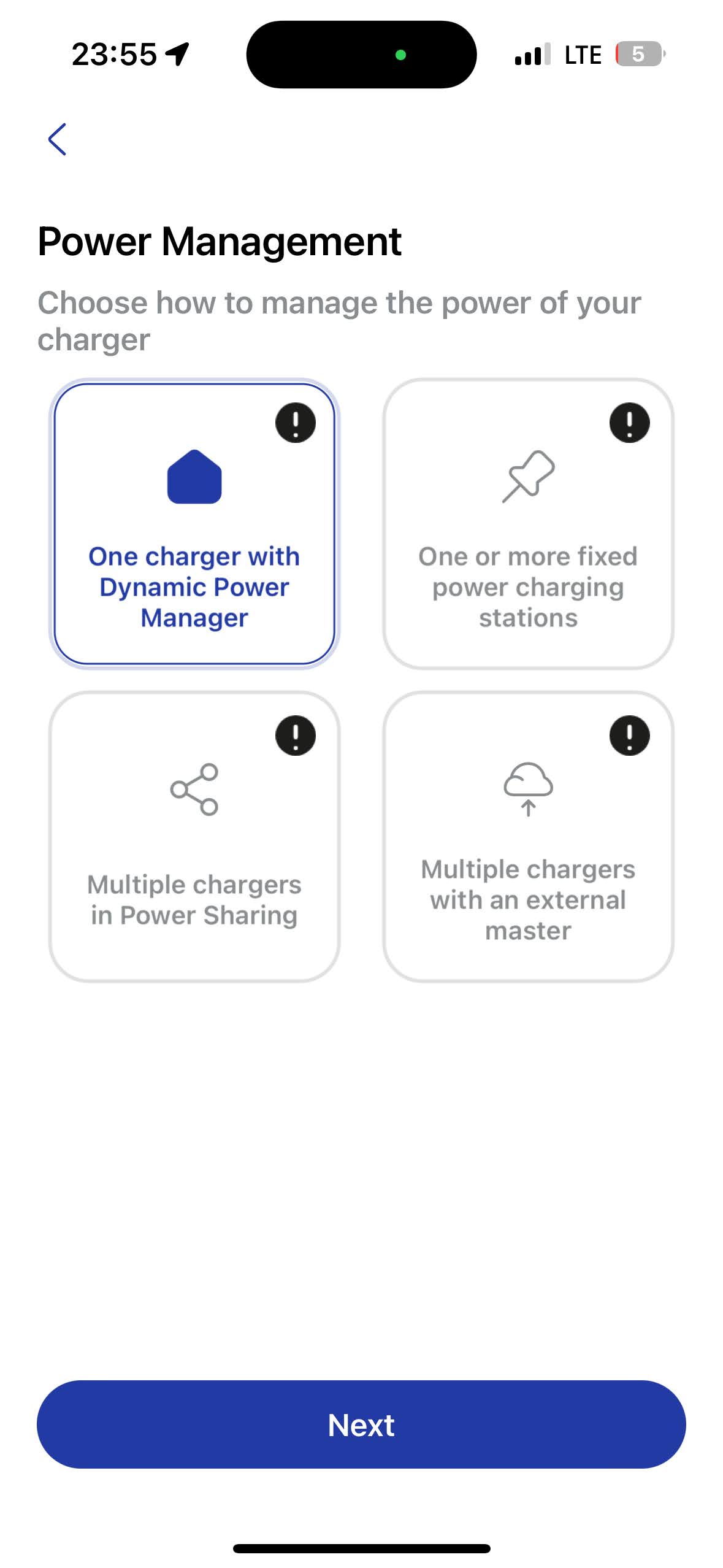

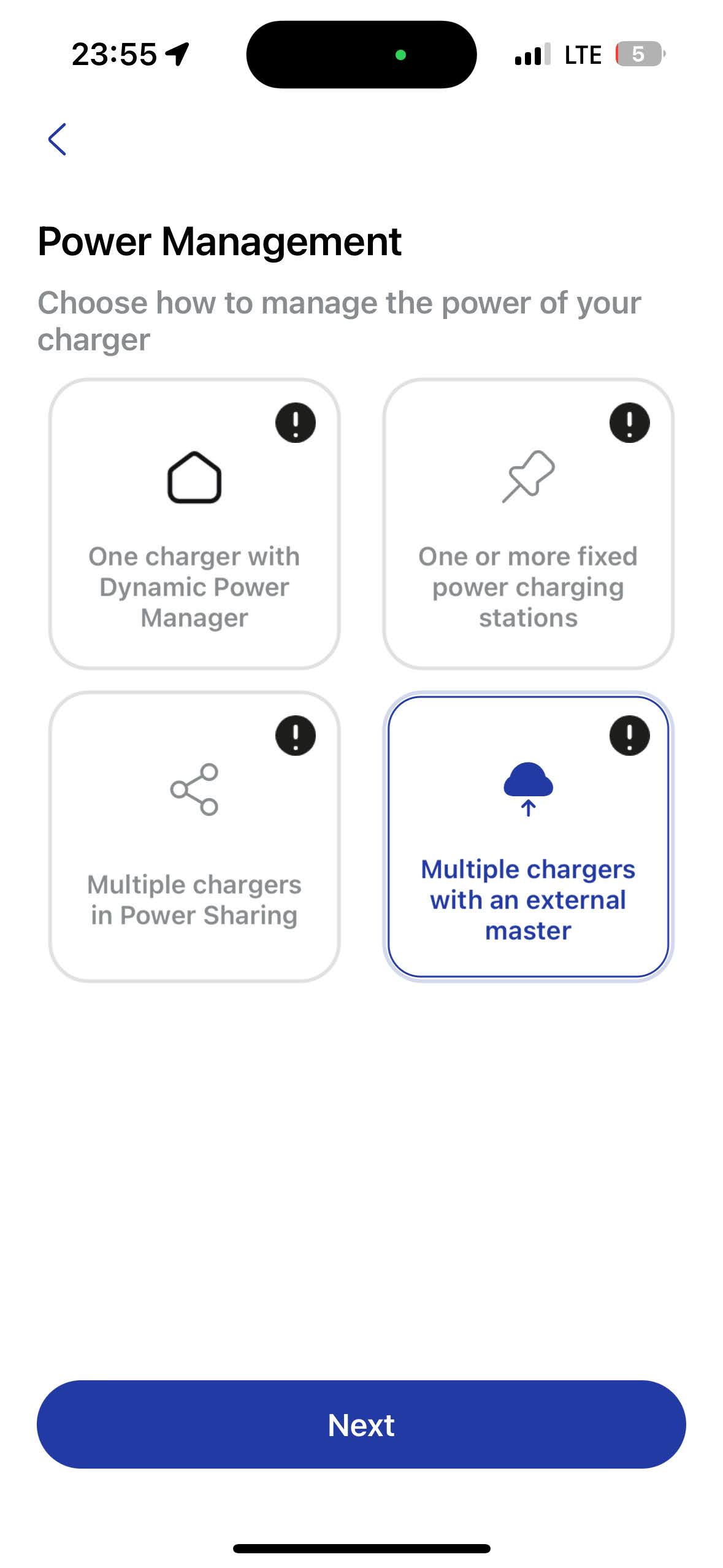

Power Management (välj ditt alternativ)

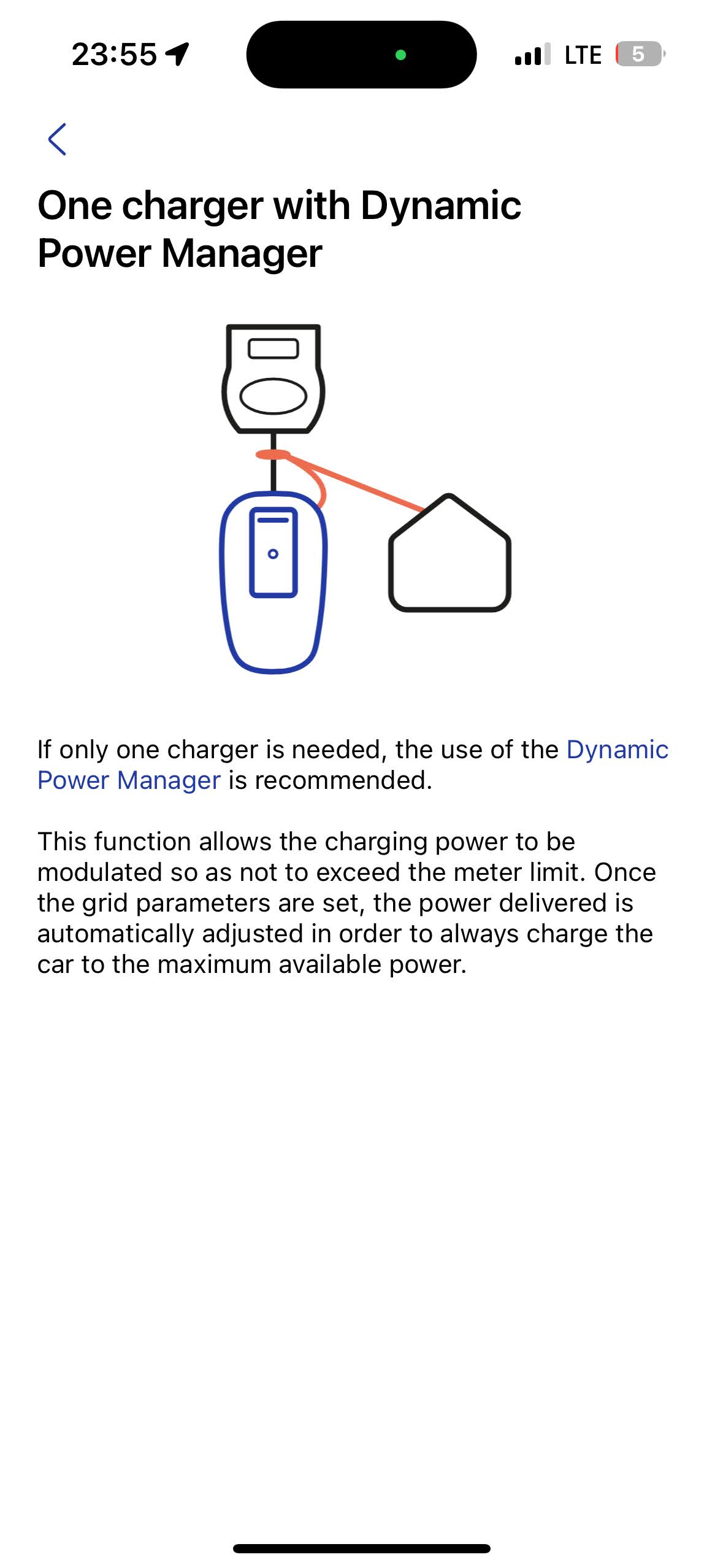

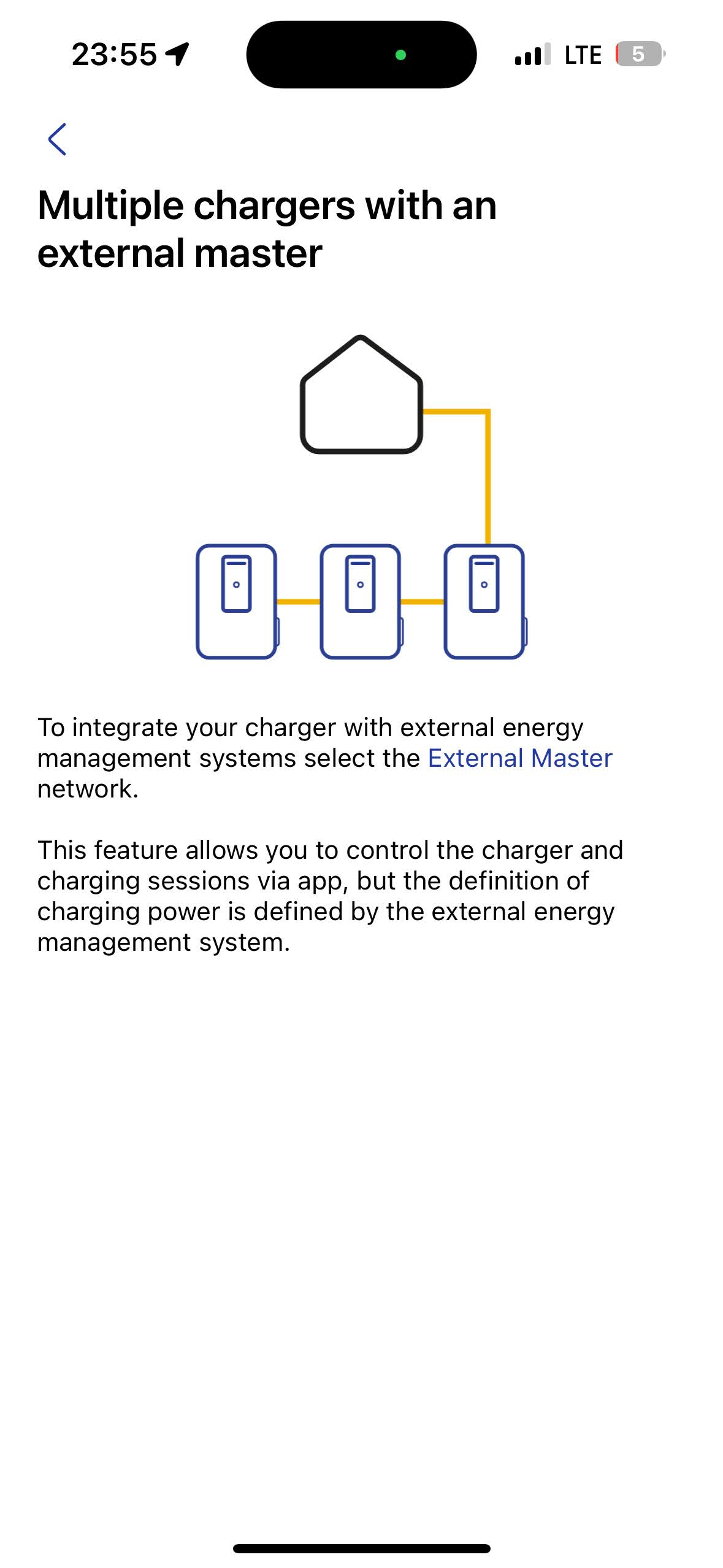

Infoskylt (från föregående punkt) för ytterligare information

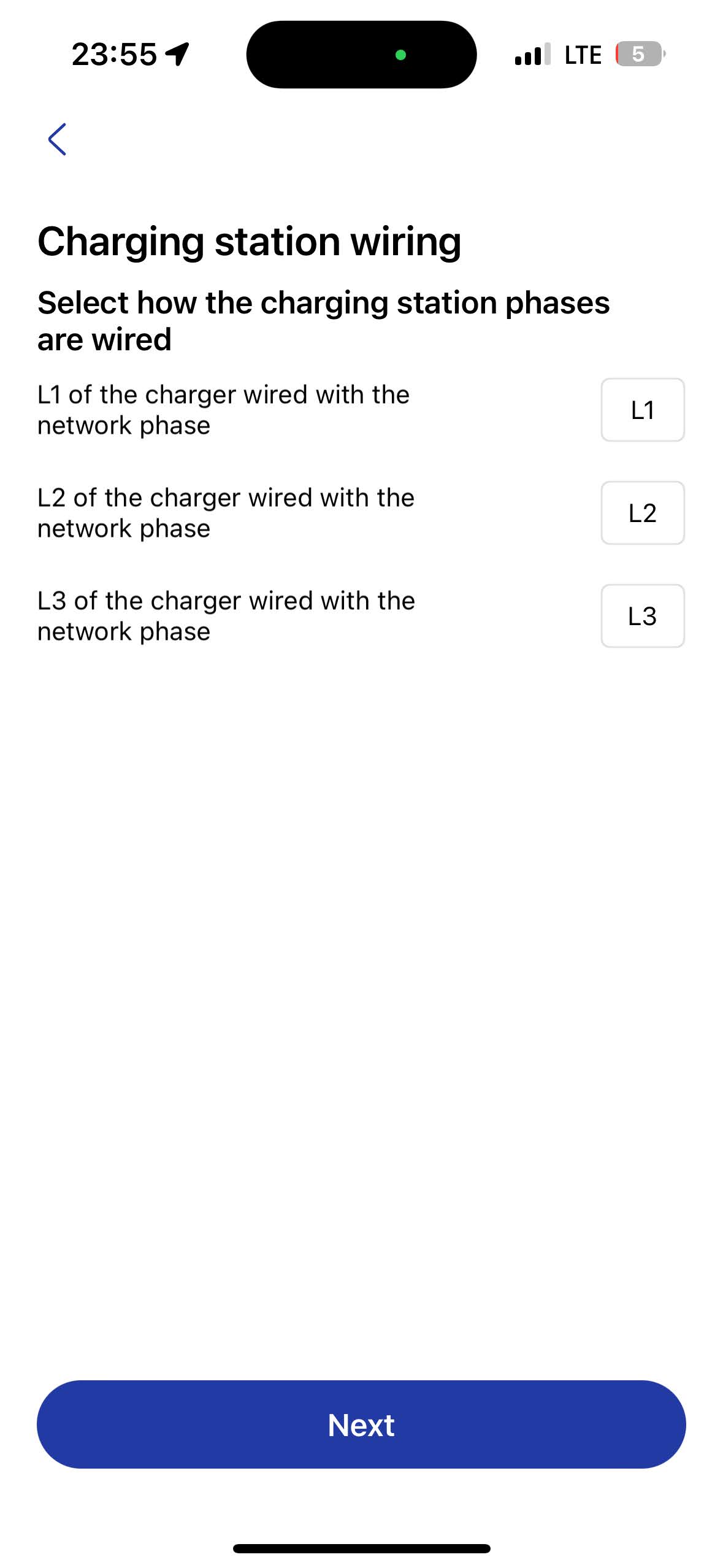

Laddstationsledningar

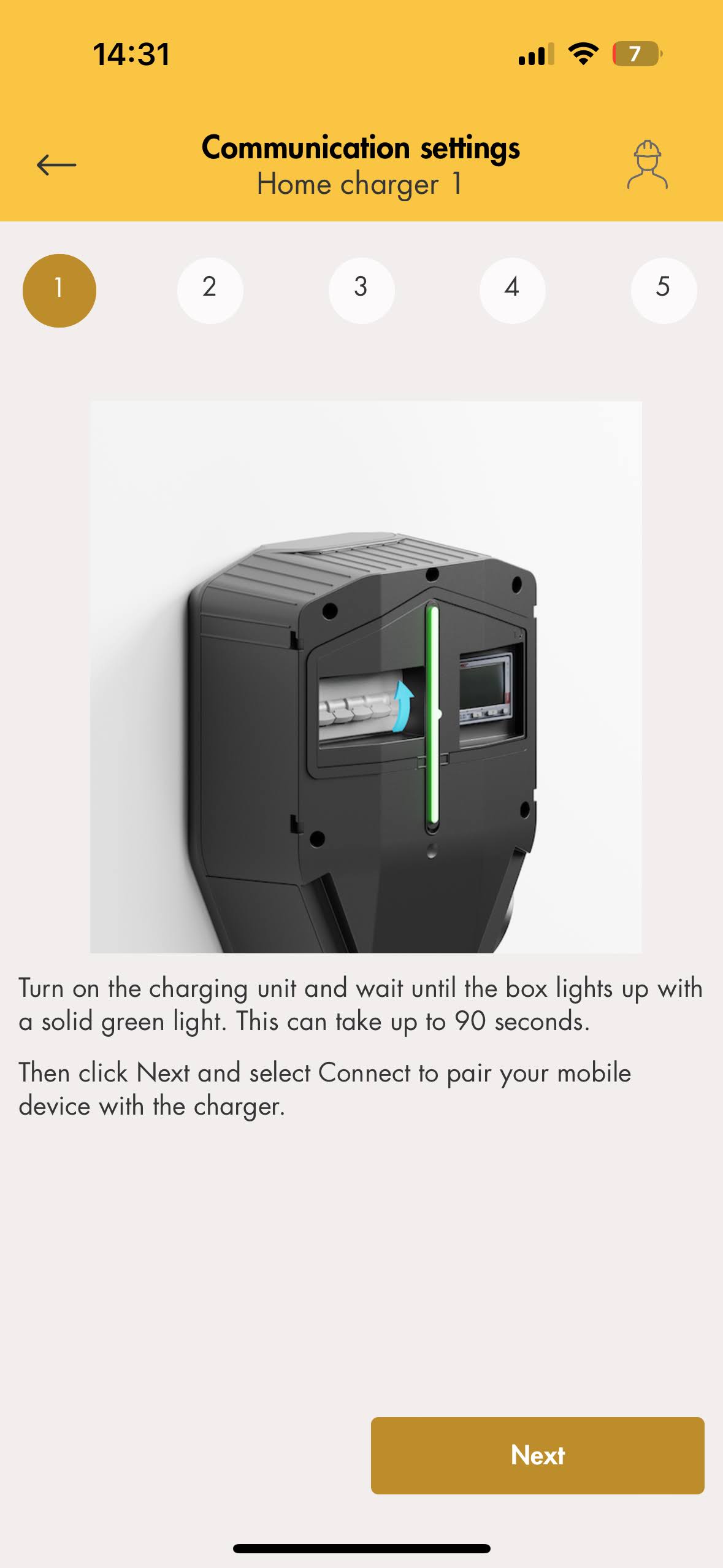

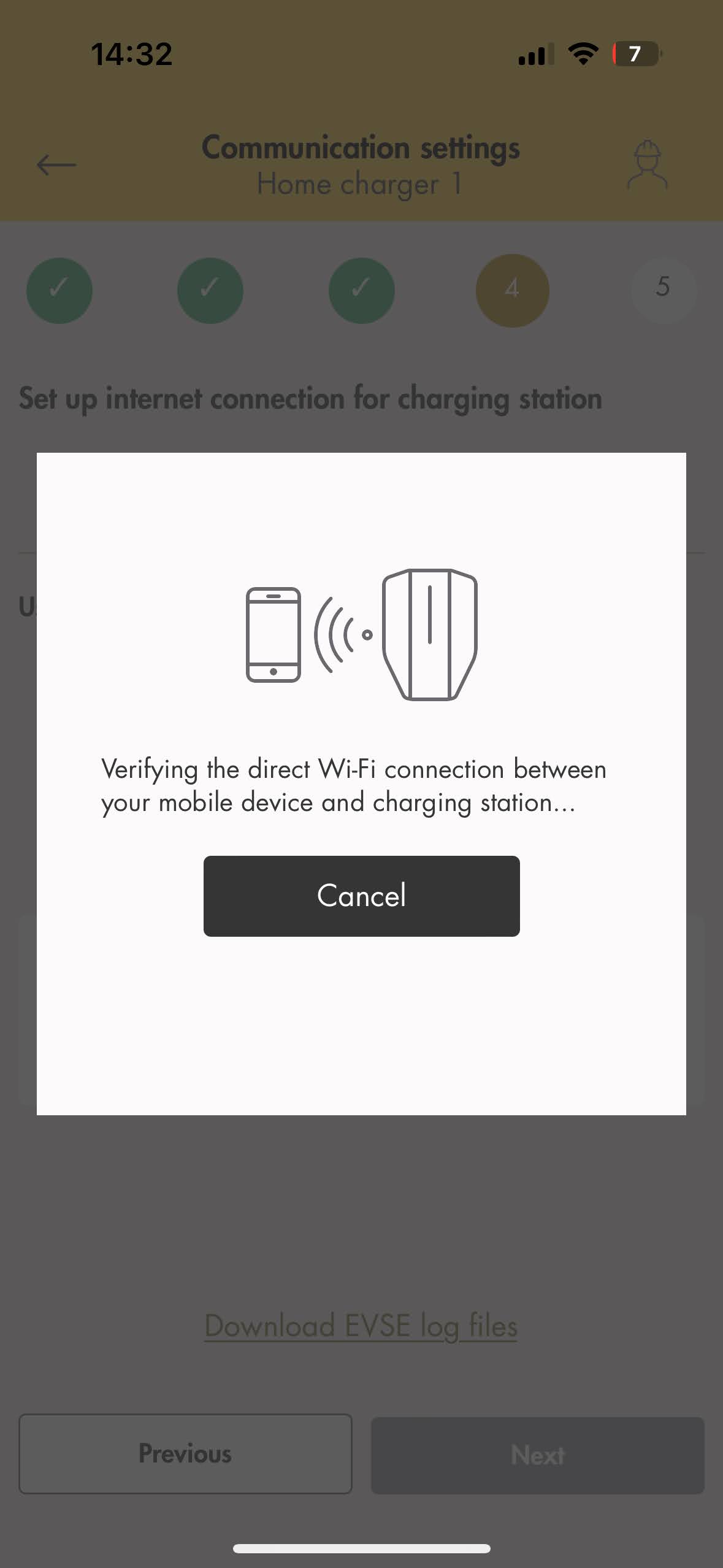

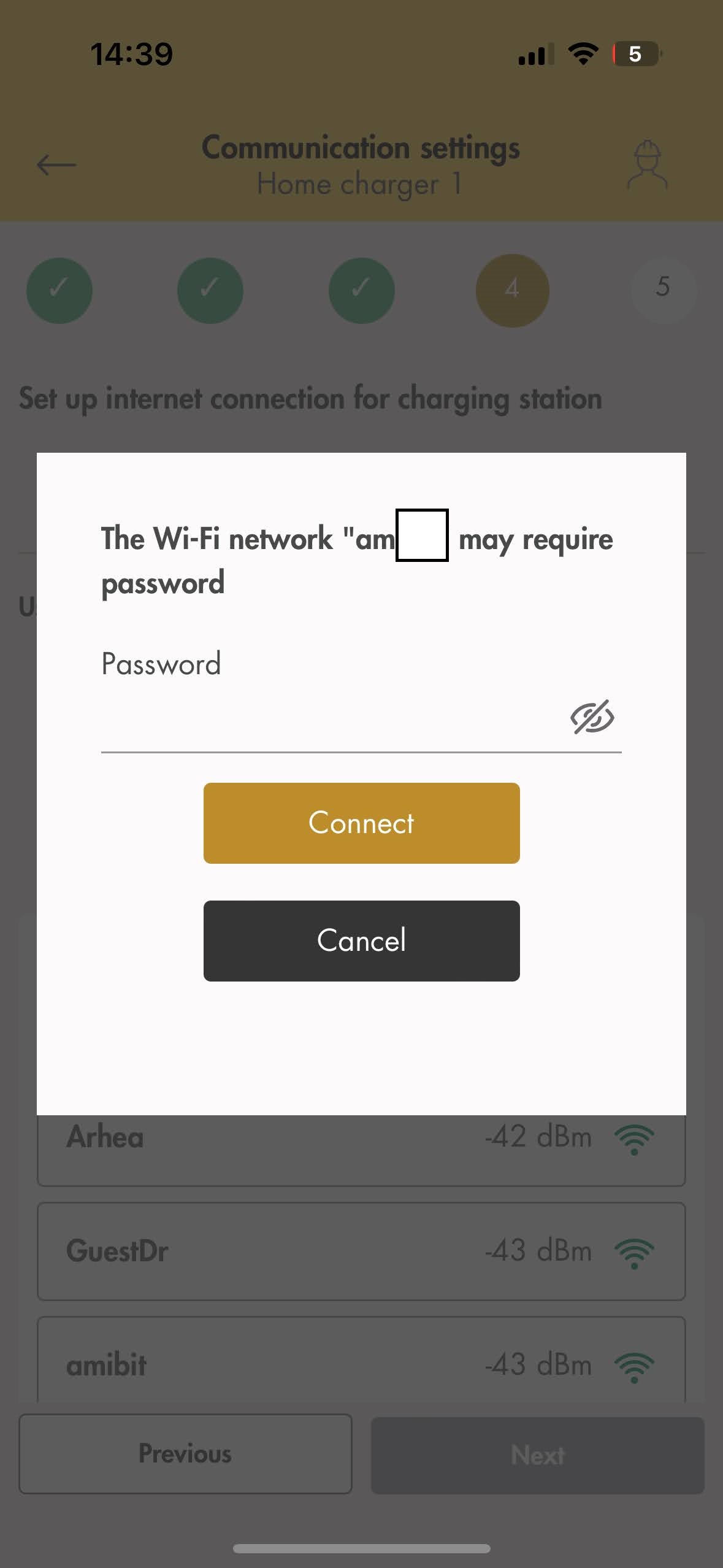

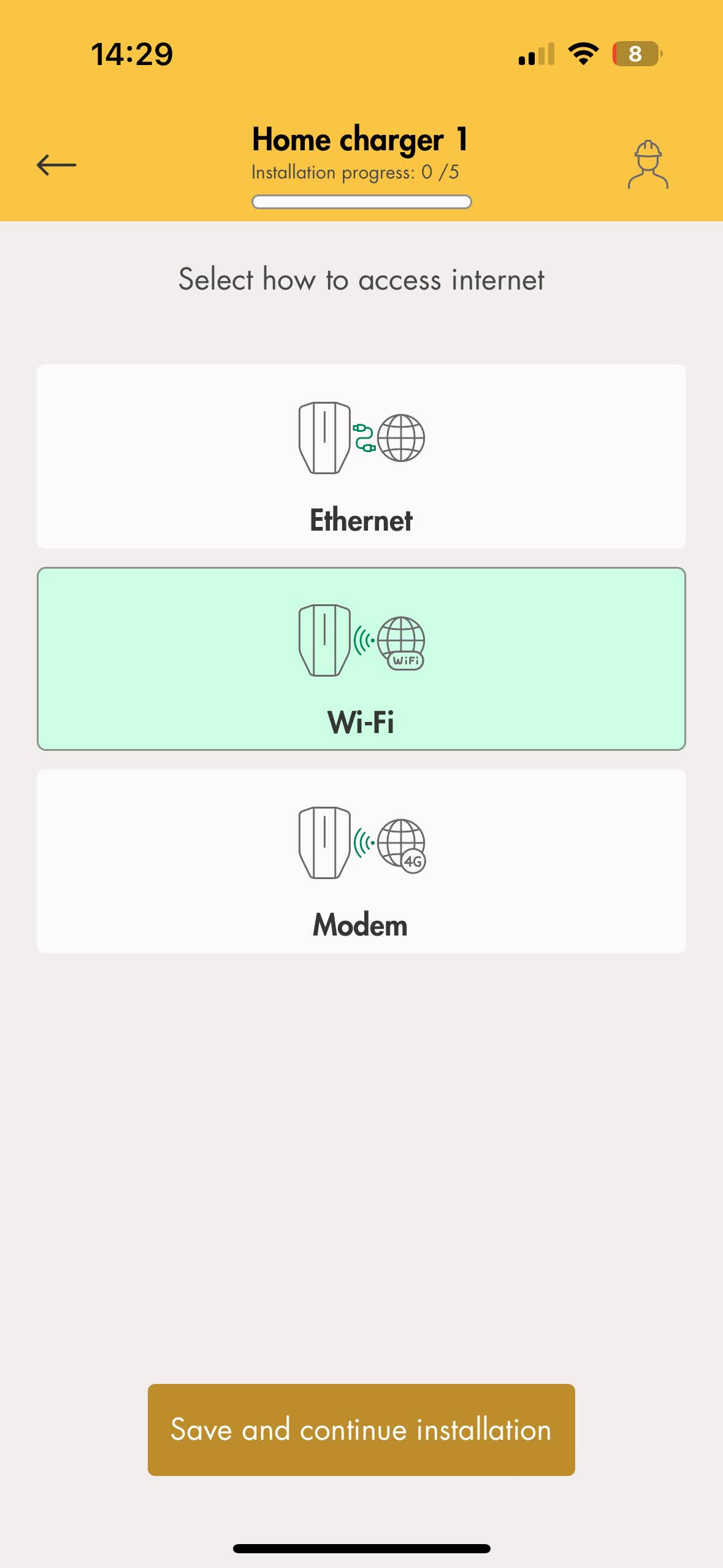

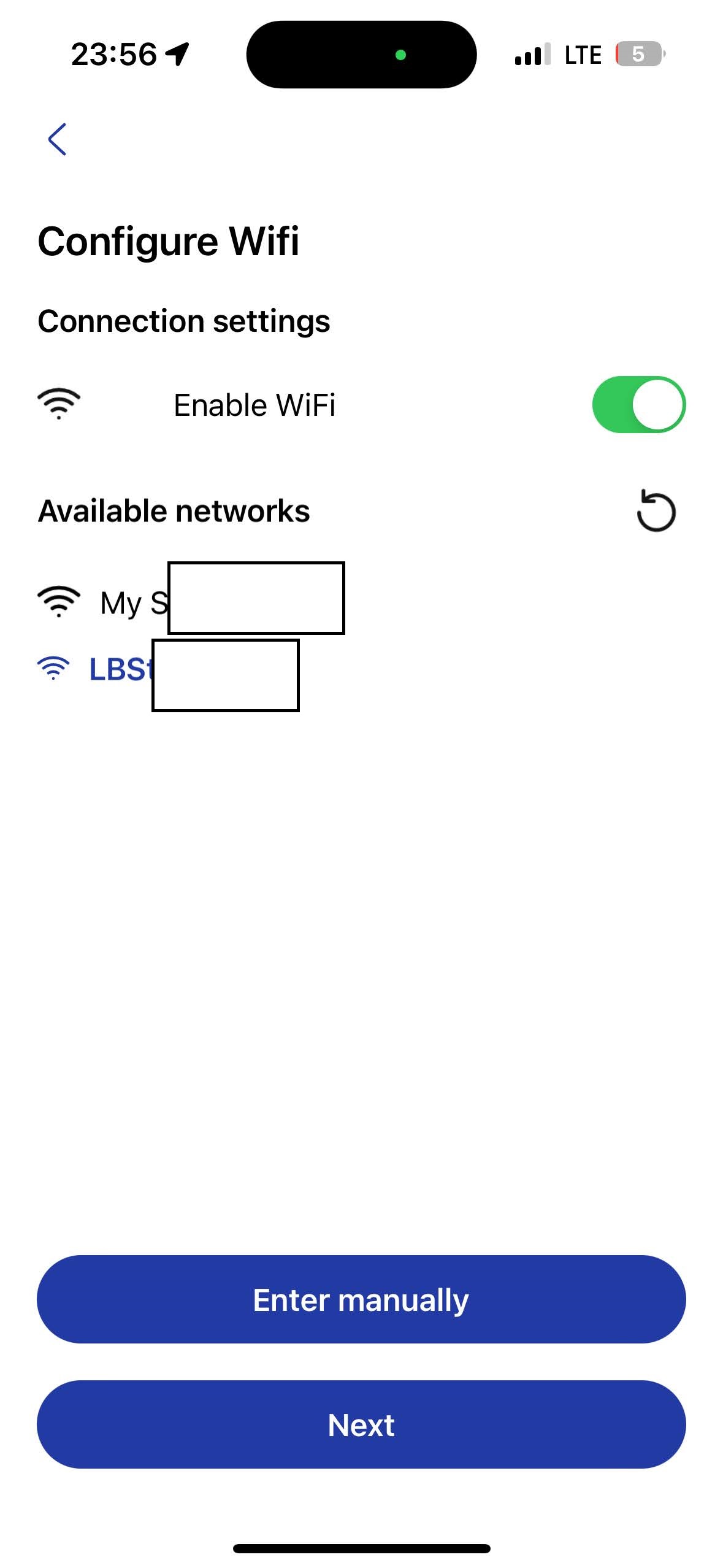

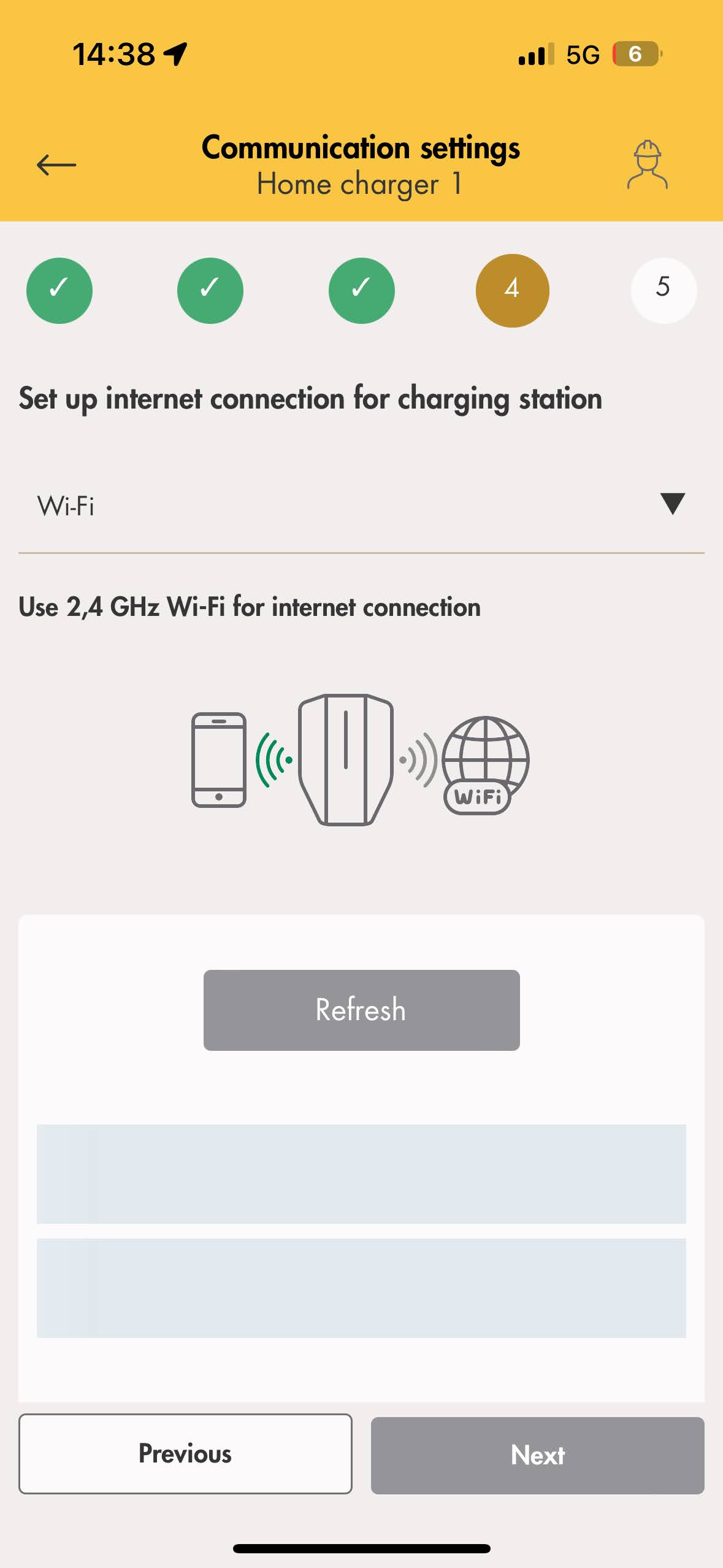

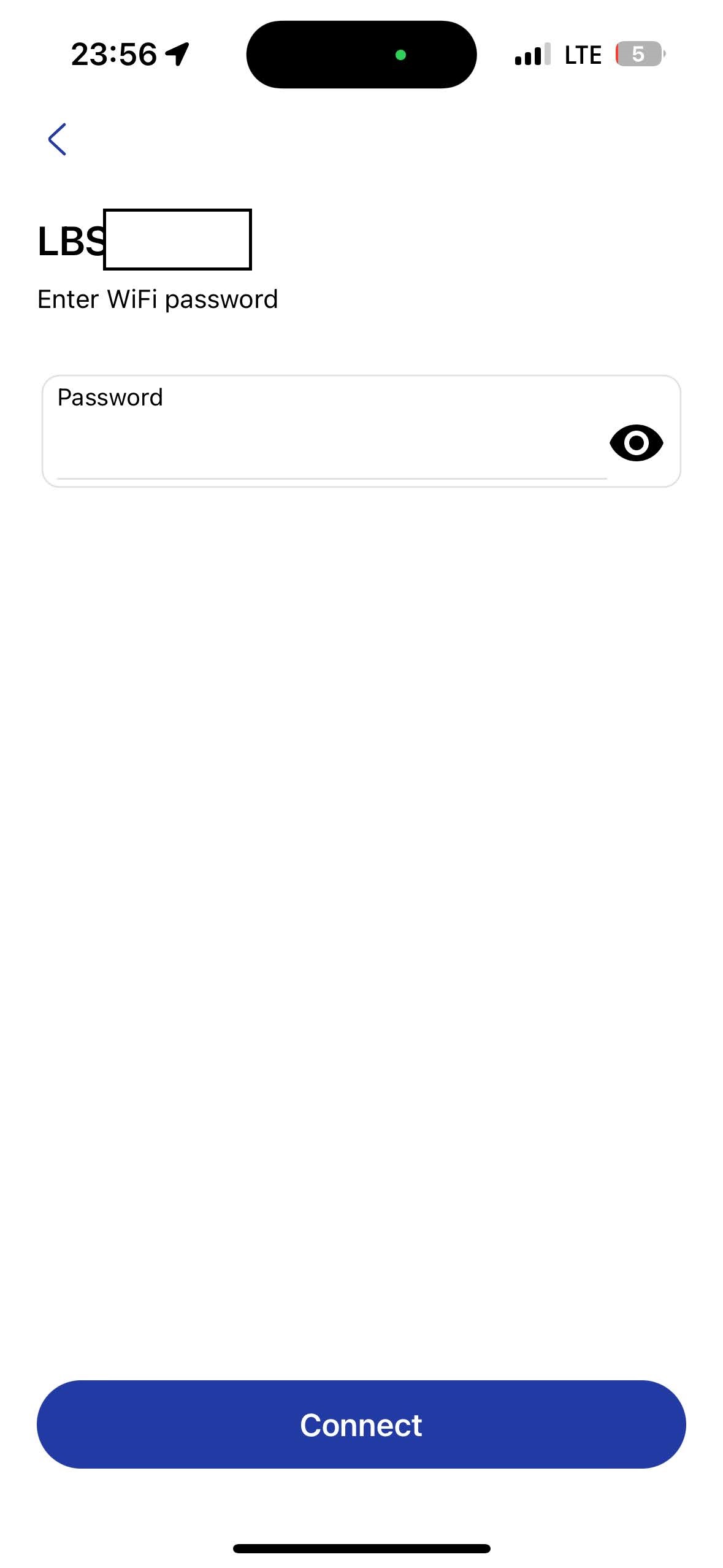

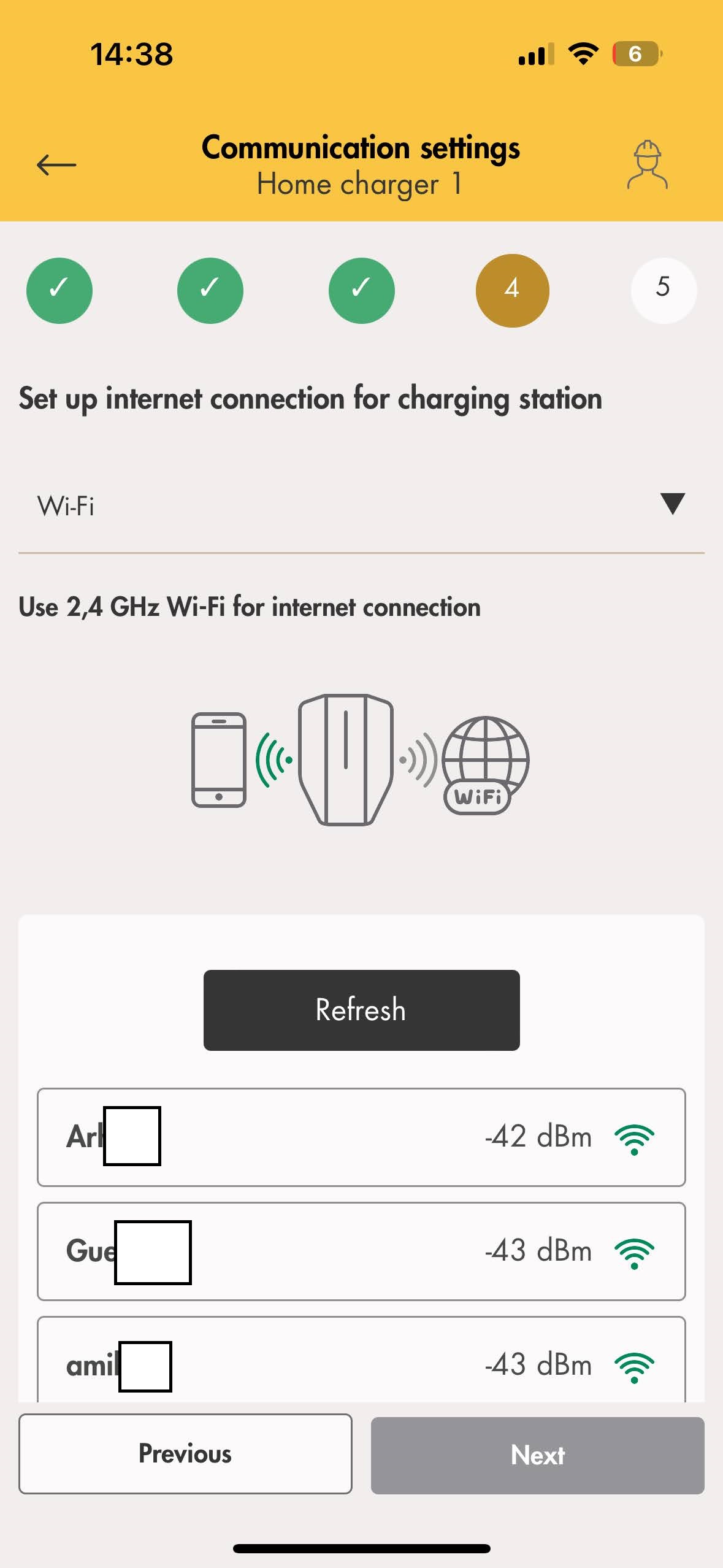

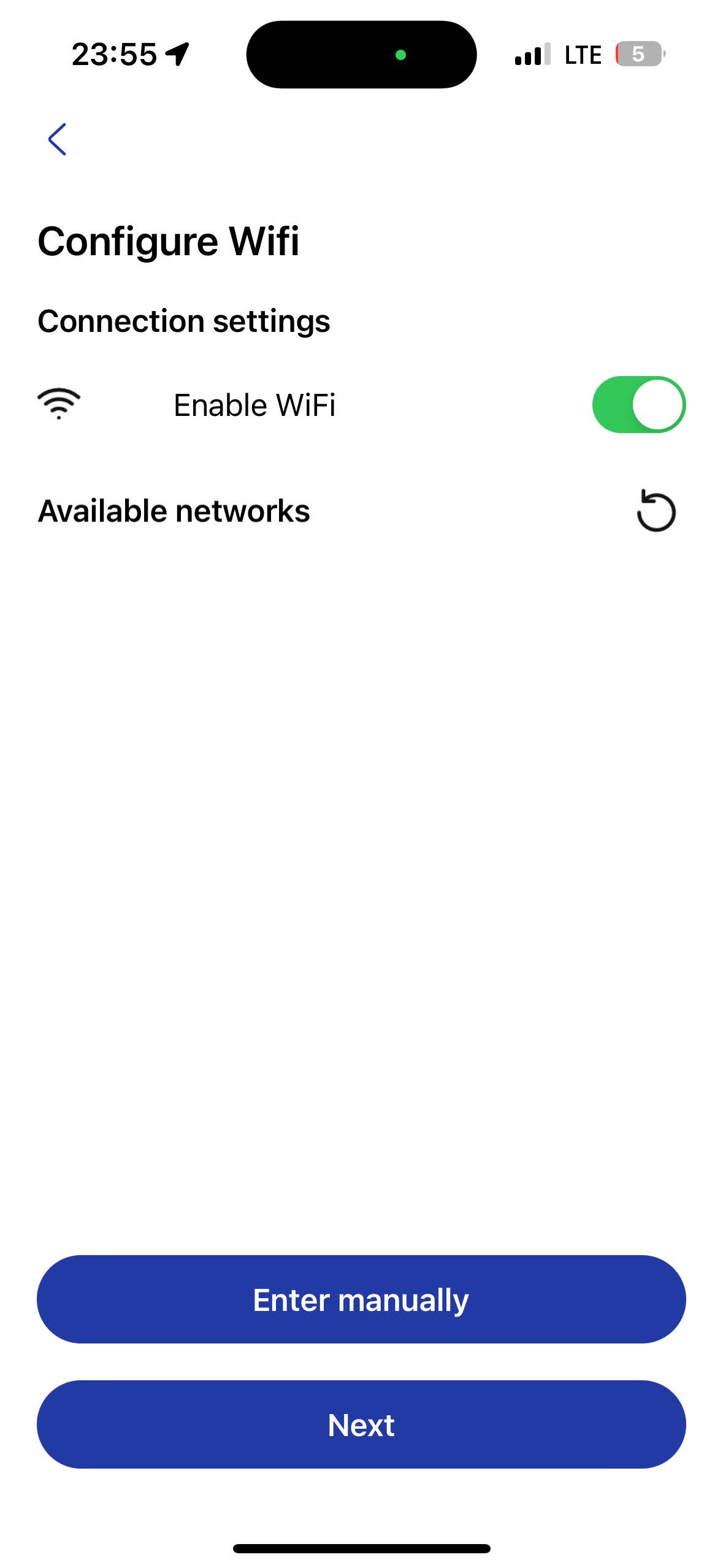

Konfigurera Wifi (välj Wifi och logga in på Wifi-nätverket och anslut)

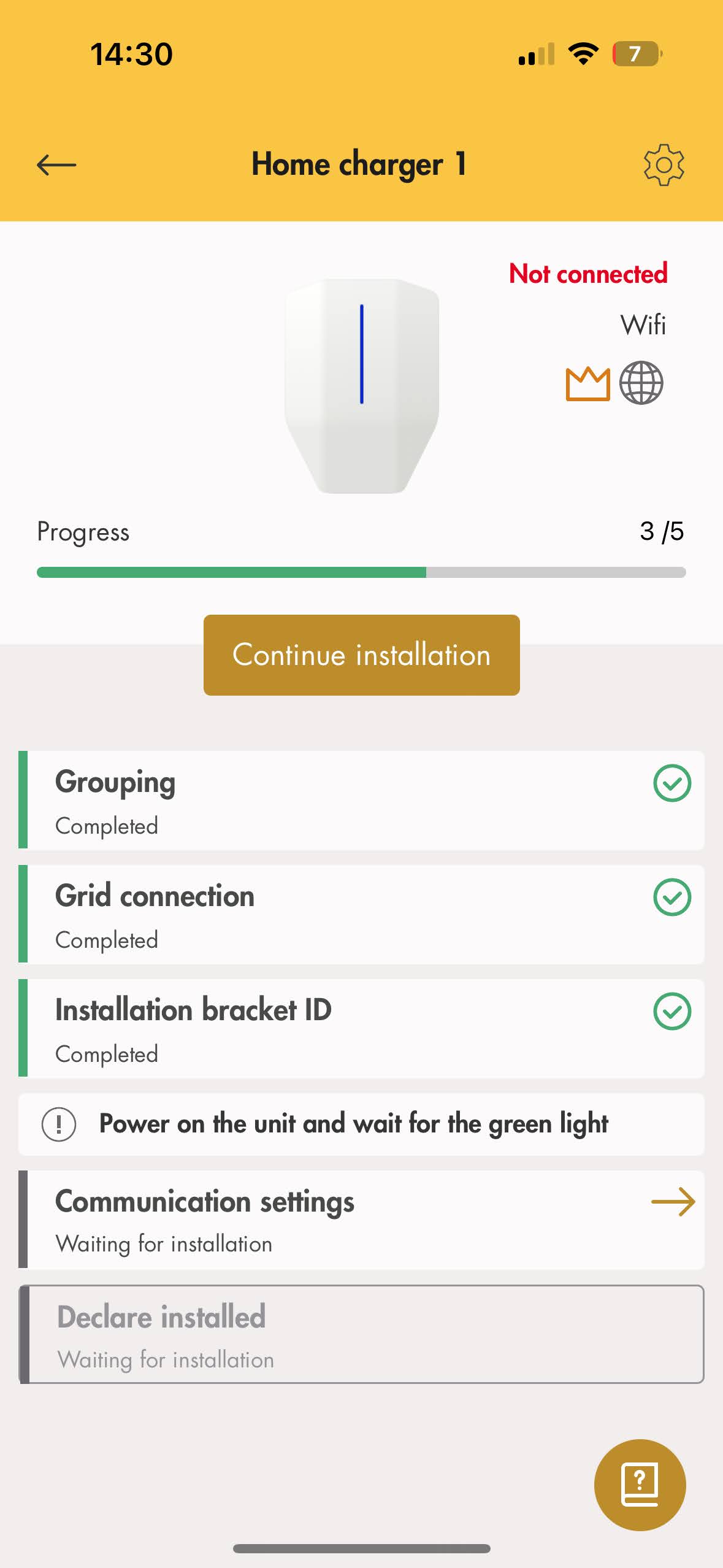

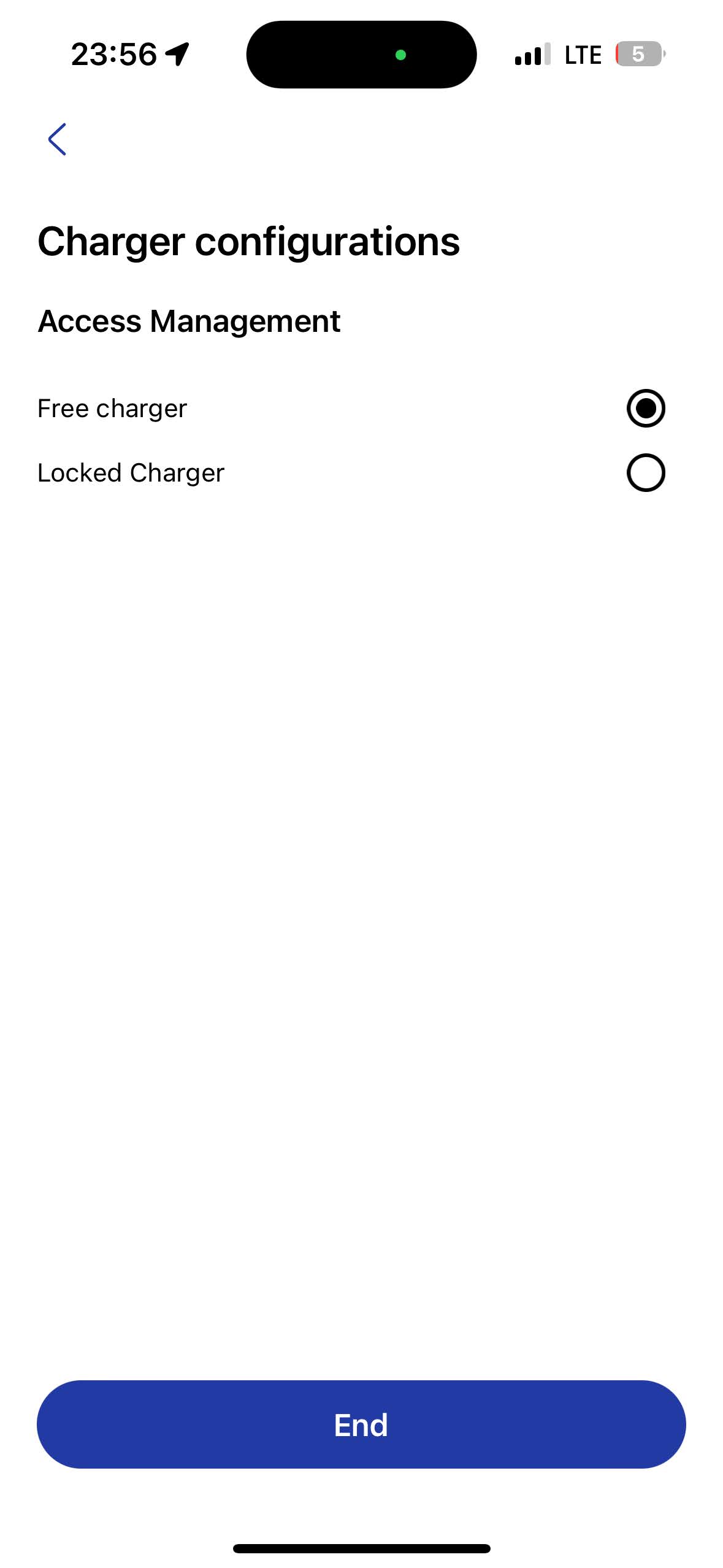

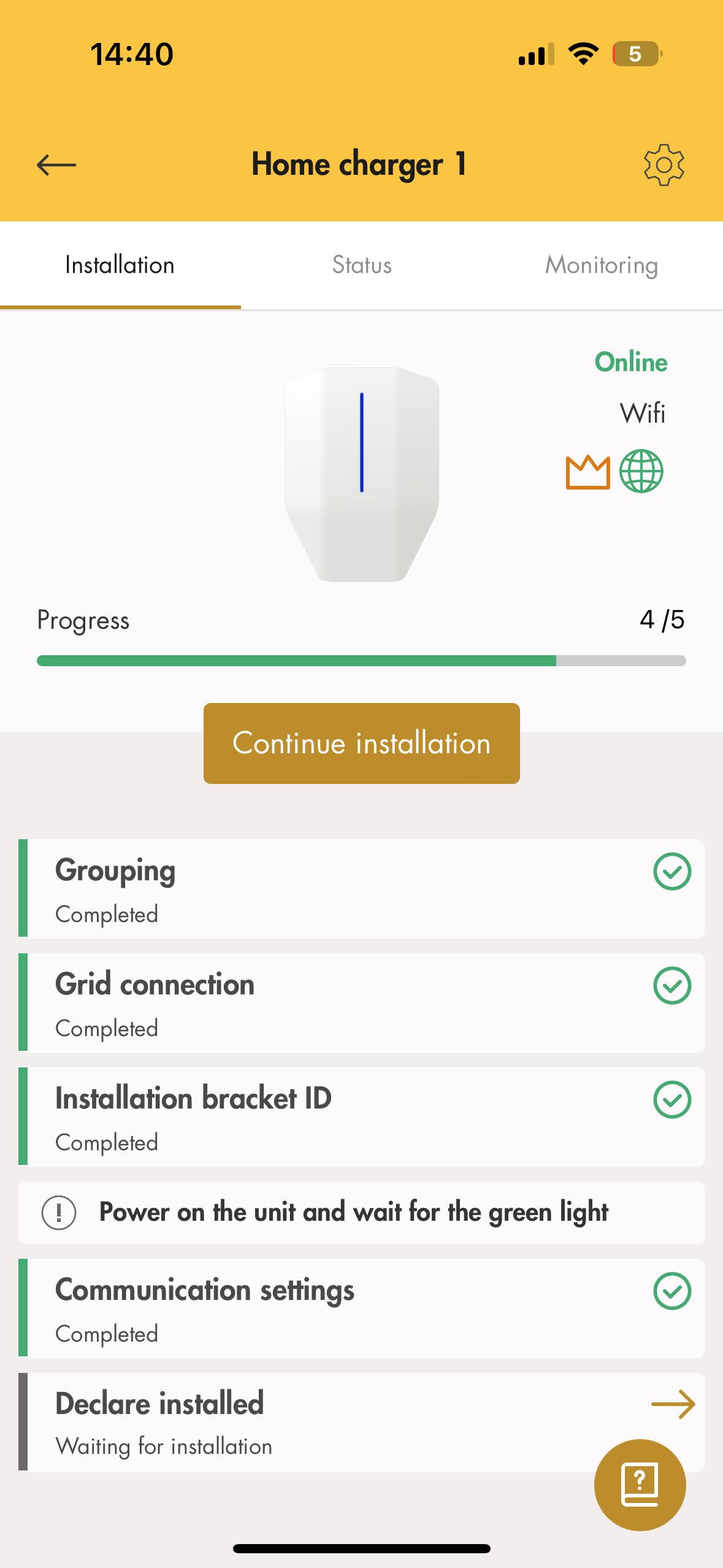

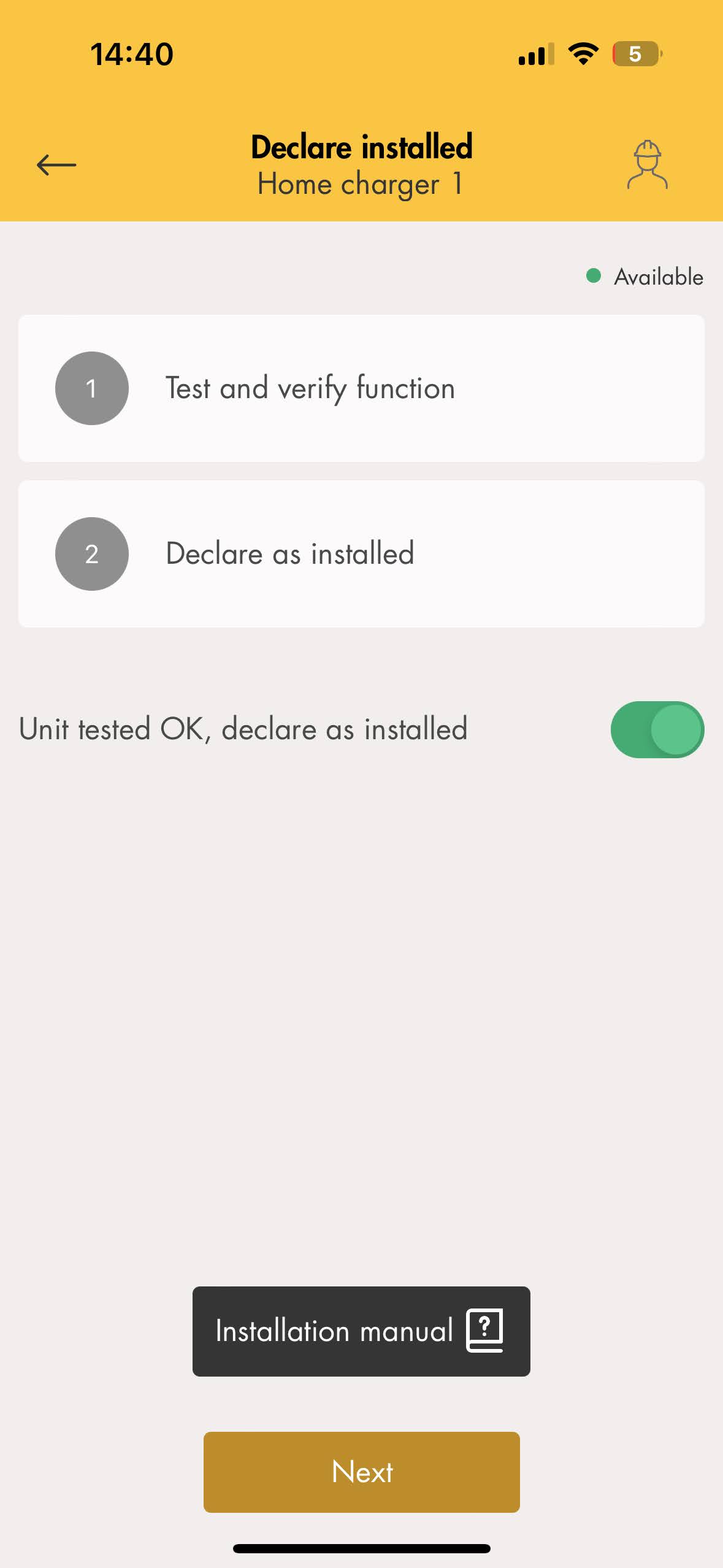

Laddarkonfigurationer (slutsteget)

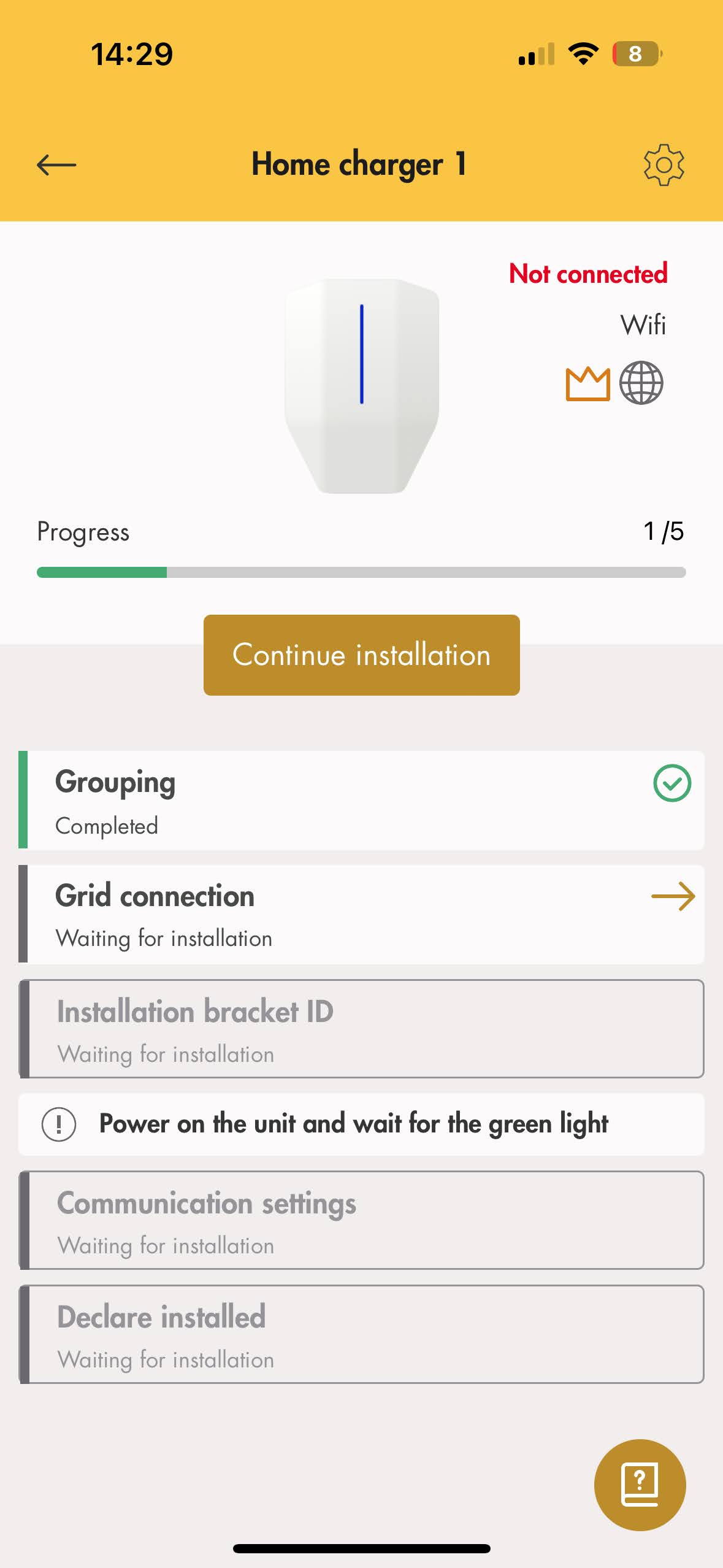

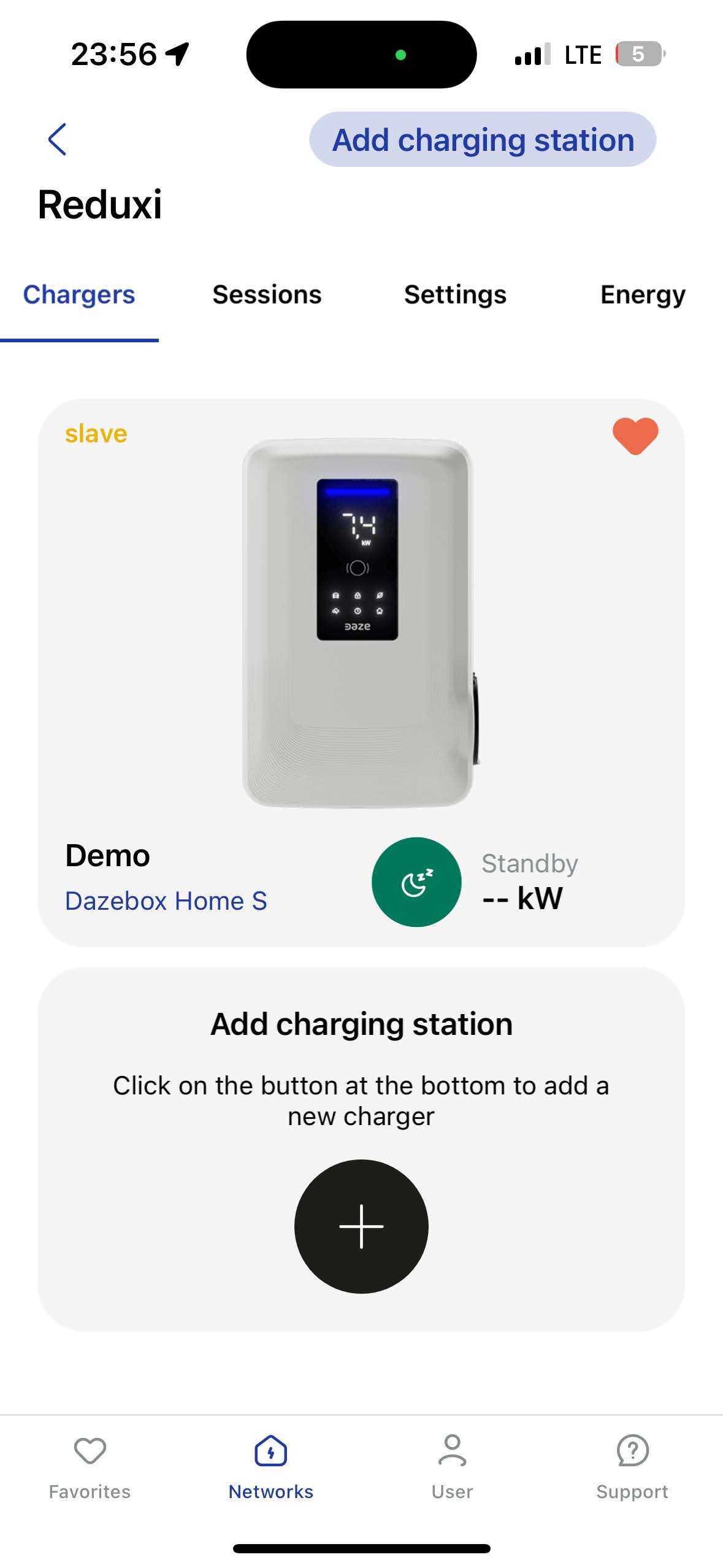

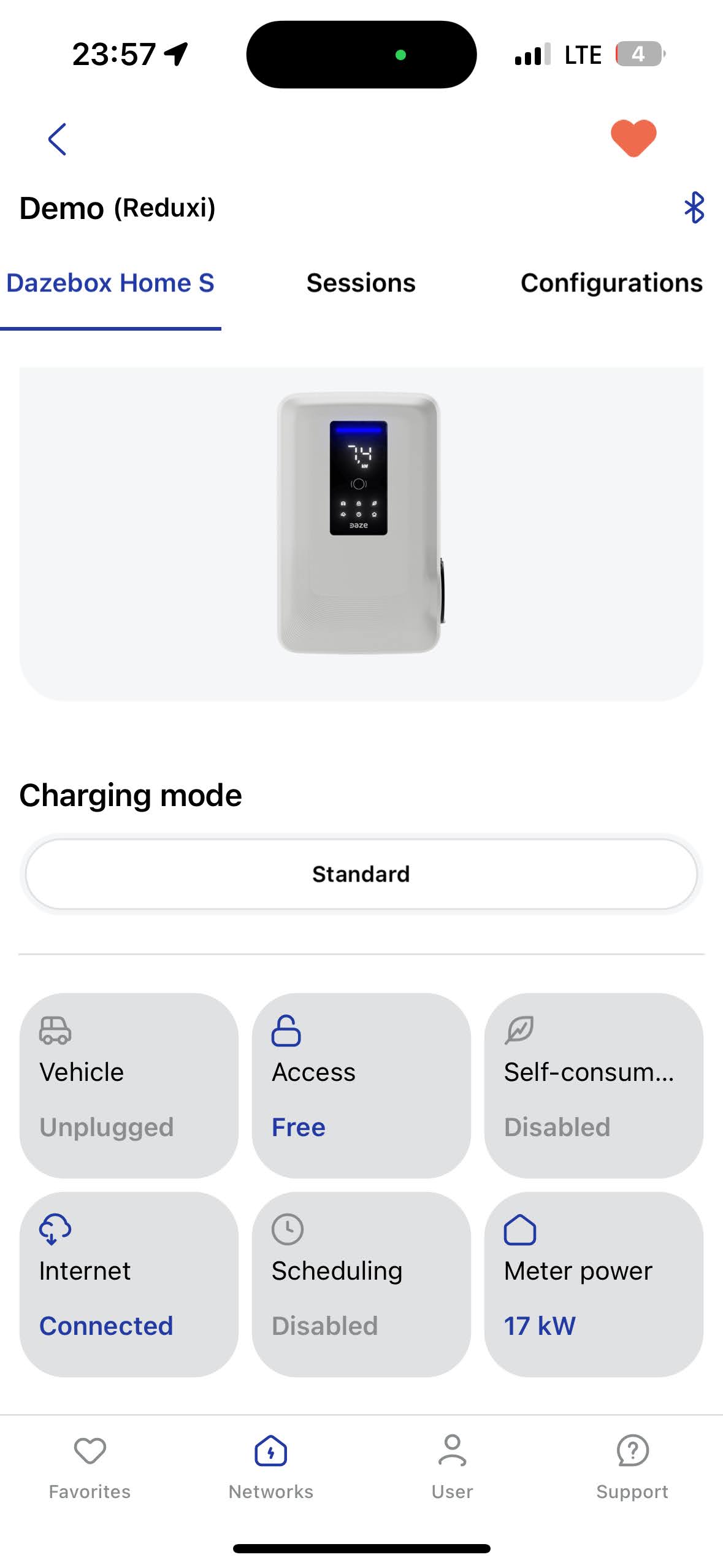

Laddarmeny (nyligen tillagd enhet)

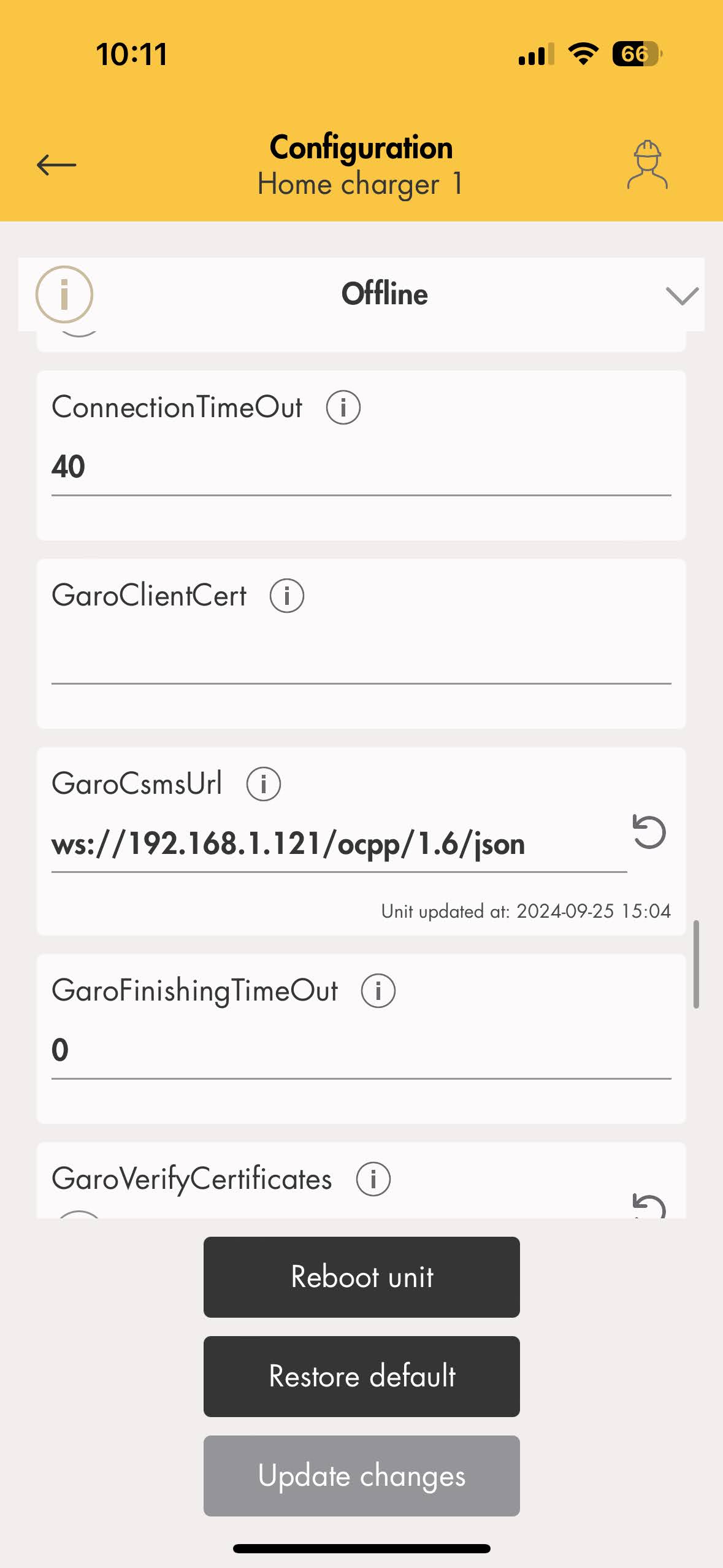

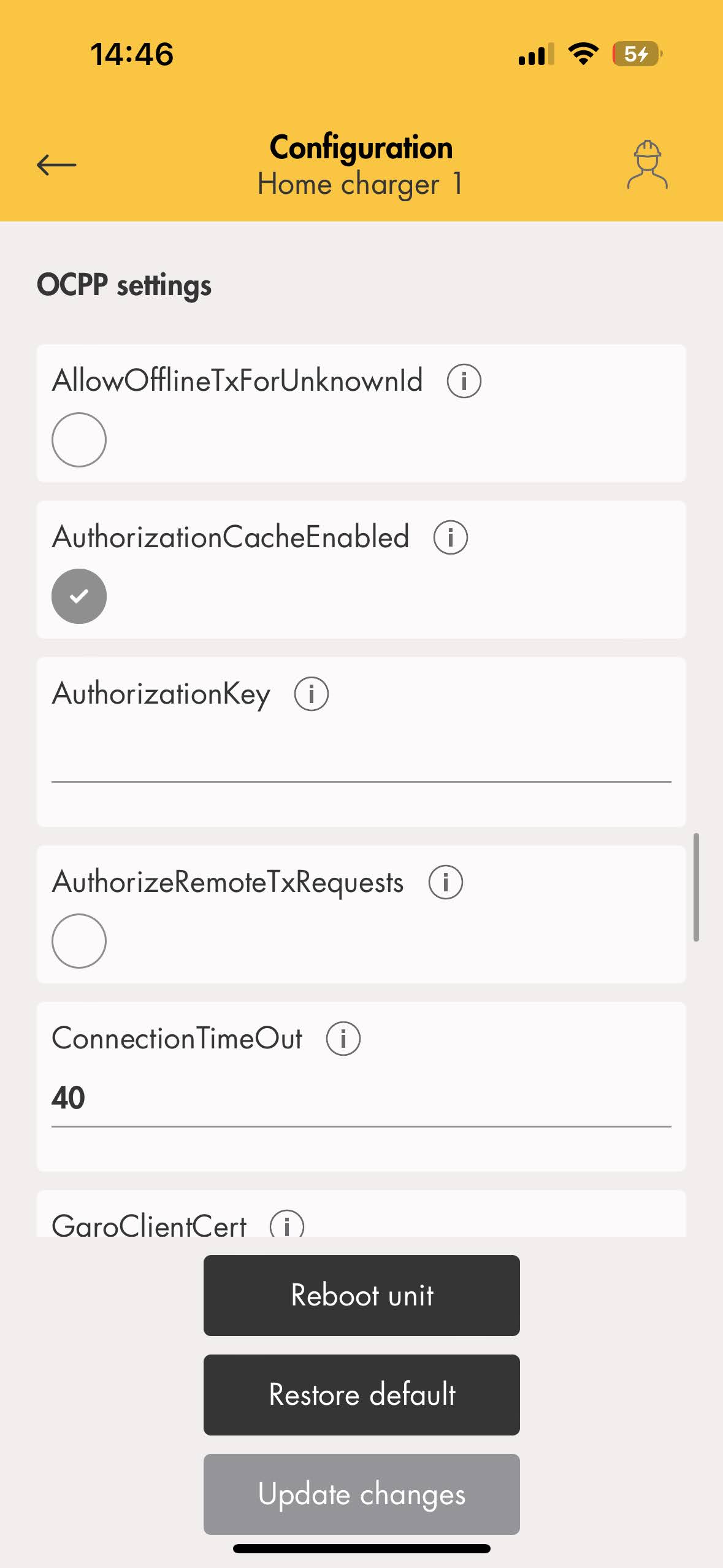

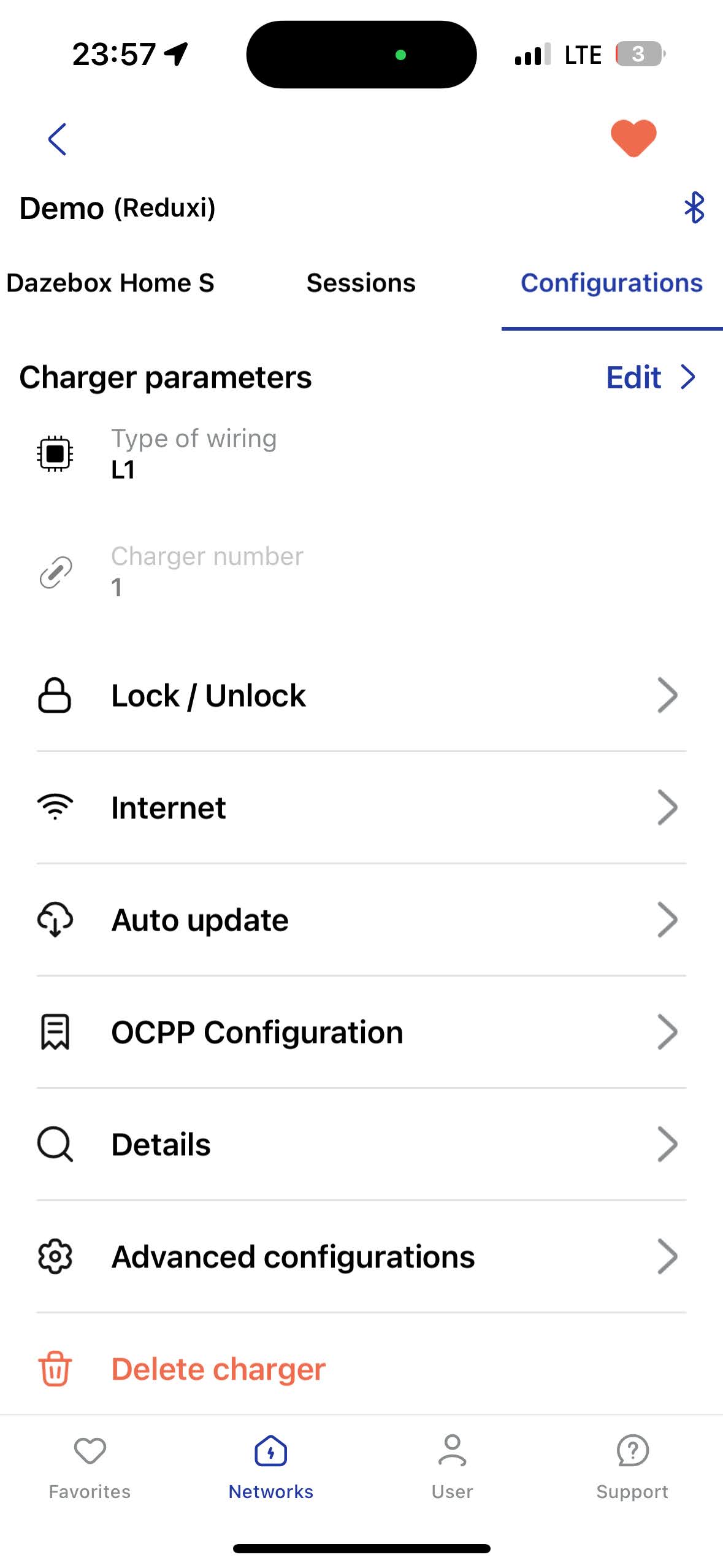

Laddarens parametrar (extra inställningar)

2.2 Skaffa IP-adressen för Daze-laddaren

DAZE-applikationen ger inte direkt information om IP-adressen, så den måste erhållas från den lokala routern.

Ett alternativ för att få IP-adressen för routern och DAZE-laddaren är med Advanced IP Scanner.

När IP-adressen för DAZE-laddaren har erhållits är det nödvändigt att tilldela en statisk IP på routersidan för att förhindra framtida avvikelser.

3. Modbus TCP/IP kommunikation mellan DAZE-laddaren och Reduxi-styrenheten

3.1 Lägg till enhet (DAZE-laddare)

Logga först in på den lokala Reduxi-konfiguratorn och lägg till en ny enhet genom att klicka på knappen "Lägg till enhet".

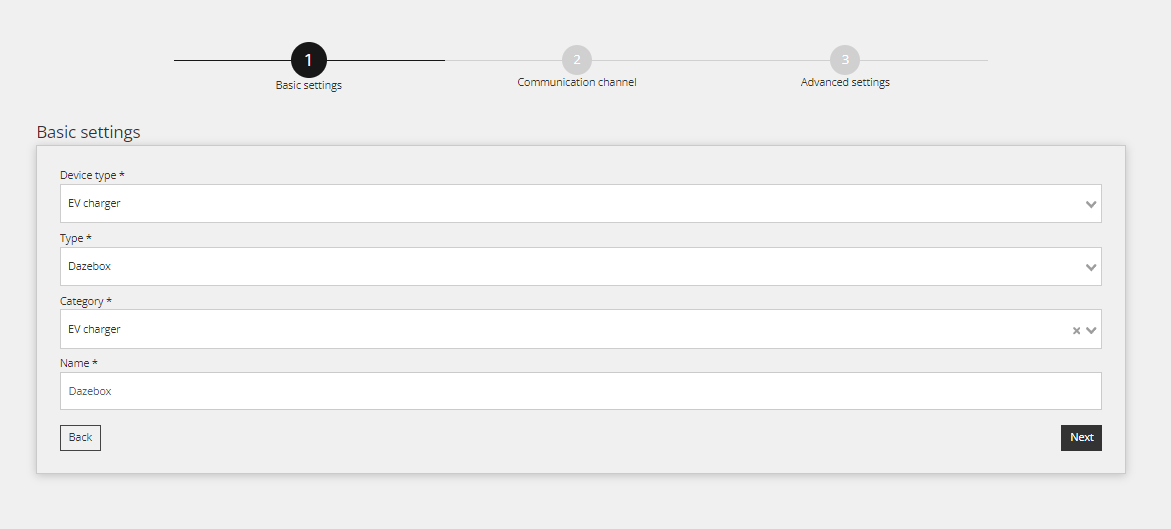

3.2 Välj den enhet som du vill lägga till

Välj grundläggande inställningar i det första steget:

Välj enhetstyp: EV-laddare,
Välj typ: Dazebox,
och definiera namnet.

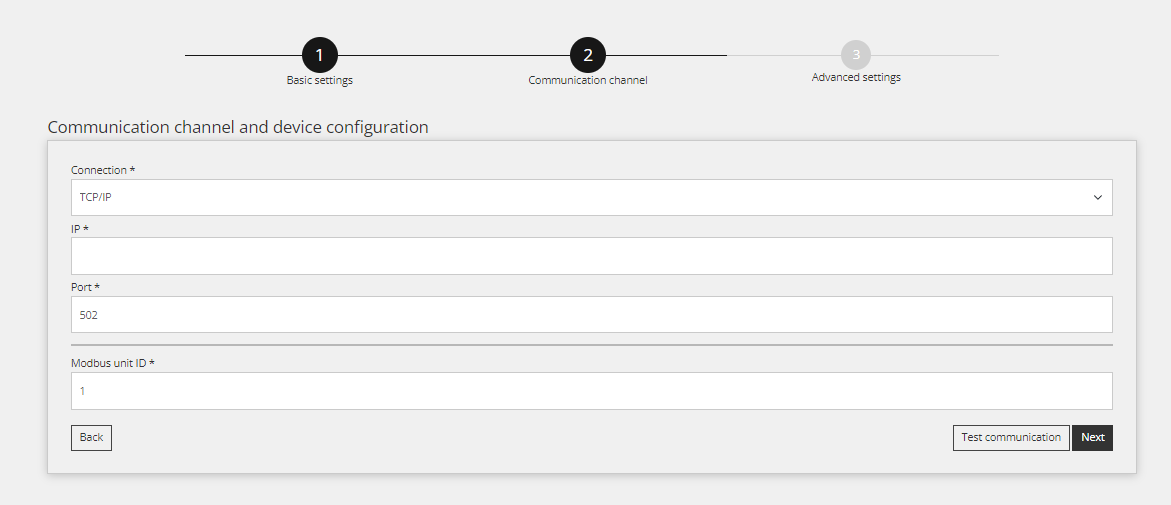

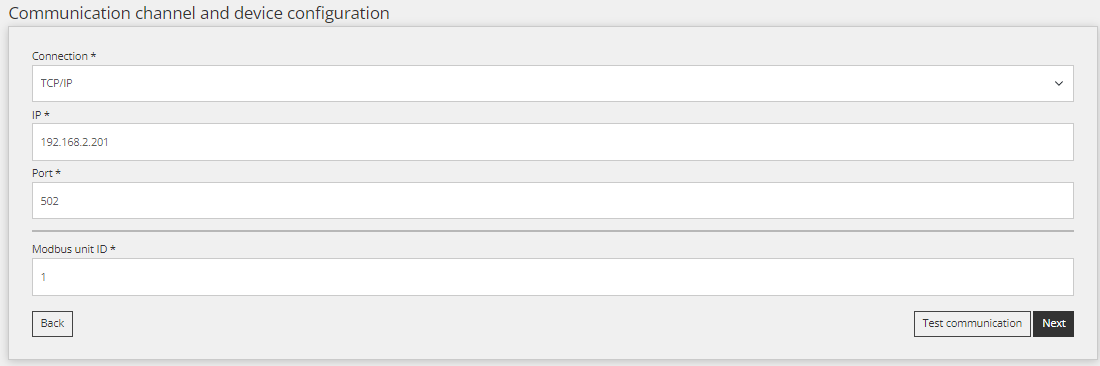

3.3 Enhetskonfiguration för Modbus TCP/IP

Det andra steget används för kommunikationskanalen, för att Modbus TCP/IP-kommunikation ska fungera korrekt. Fyll först i den erhållna IP-adressen från punkt 2.2 och definiera Modbus ID, som som standard är satt till 1.

3.4 Testkommunikation

För att säkerställa att Modbus TCP/IP-kommunikation upprättas kan ett kommunikationstest utföras via 'Test kommunikationsknappen' som finns längst ner till höger efter alla kommunikationskanalfält.

Det finns tre olika fall av kommunikationssvar.

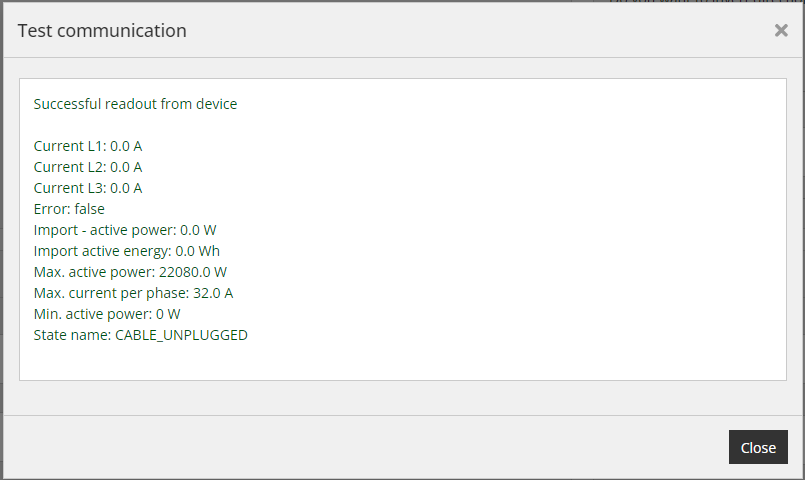

Fall 1: Kommunikationen fungerar korrekt läsning:

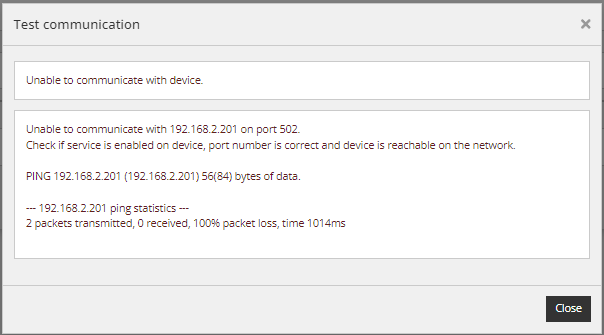

Fall 2: Det går inte att kommunicera med enheten på IP = 192.168.2.201, enhetens IP är annorlunda:

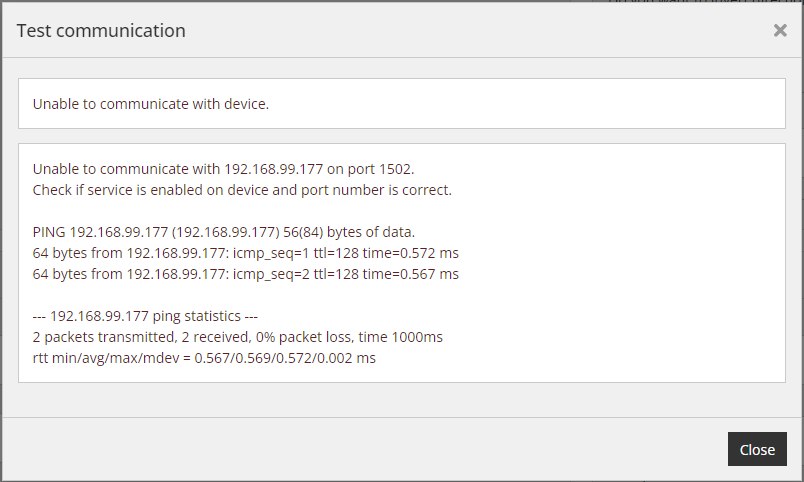

Fall 3: Den valda porten är inte korrekt, kontrollera porten för Modbus TCP/IP:

3.5 Standardparametrar

Fyll i de avancerade inställningarna och välj parametrarna som visas i bilden nedan. Inställningarna kan variera beroende på platsbehov. När du är klar klickar du på "Klar"-knappen på skärmen.

3.6 Avläsningar från enheten

Syftet med denna punkt är att visa hur man kontrollerar avläsningar från enheten. Detta görs under 'Enhet/Senaste mätning'.

När enheten väl har lagts till via konfiguratorn kan den övervakas via molnapplikationen Reduxi.
