Reduxi strategies enable DLM execution at every level of installation, ensuring protection and flexibility while contributing to significant cost reduction.
1. Introduktion
Med det ökande behovet av multi-level DLM (dynamisk lasthantering), tillåter Reduxi-systemet som en del av strategier att säkerställa begränsningar på alla nivåer av installation, dvs att skydda elektriska element i varje matning från skador.
2. DLM-skydd på flera nivåer
Att uppnå flernivåskydd beror helt på den specifika installationen på platsen. För varje ny nivå av foder/foder måste en skräddarsydd strategi definieras för att säkerställa att alla säkerhetsvillkor för korrekt kontroll uppfylls.
2.1 Exempel för multi-level DLM i Reduxi-system
Två exempel kommer att presenteras och används oftast i praktiken.
2.1.1 Huvudnät Smart mätarväska

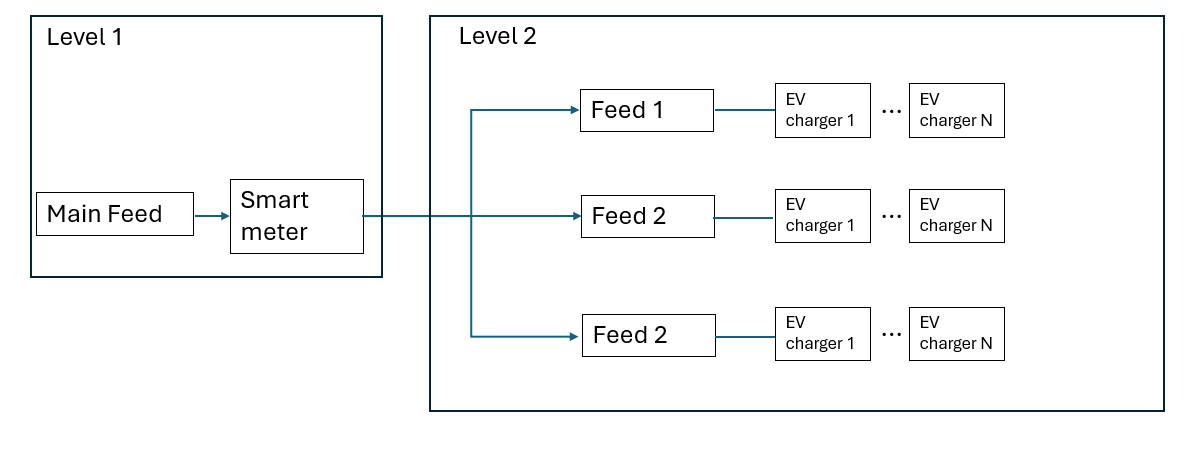

Ett exempel ges där scheman för installation i två nivåer ges under:
I det här exemplet tas mätningar från den smarta mätaren vid huvudmatningen, med en enda smart mätare som upptäcker och mäter hela byggnadens förbrukning. För sekundära flöden på nivå två erhålls (beräknas) mätningar direkt från individuella elbilsladdare, där summan av effekt på varje elbilsladdare fungerar som en "virtuell" smart mätare för den matningen. Observera (Viktigt!), att detta tillvägagångssätt endast är giltigt när flödet uteslutande är anslutet till EV-laddare. Annars blir mätningarna felaktiga.
Så här anger du strategier för detta exempel:
- Först måste en allmän strategi ställas in, inklusive Smart-mätaren och alla laddare:
I Reduxi Configurator som en del av Strategies for Reduxi controller definierar kontrollerade enheter (EV-laddare) och mätenhet (smart mätare):

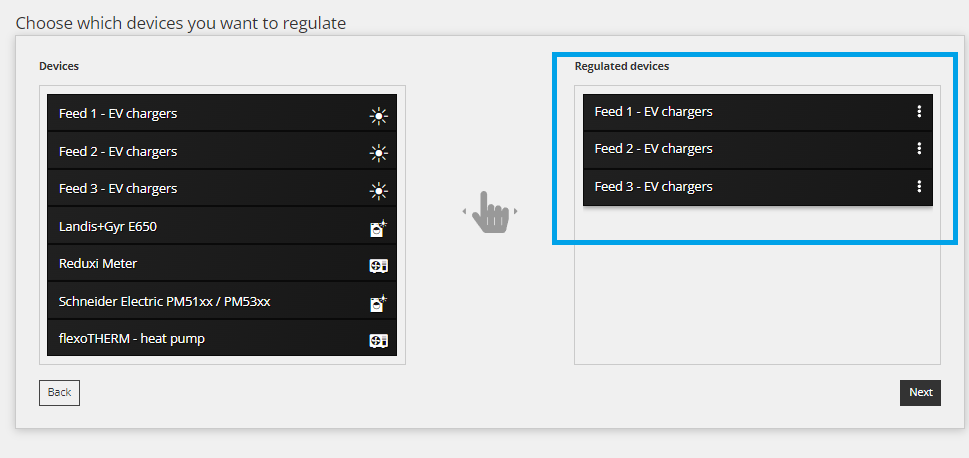

Kontrollerad enhet (alla EV-laddare):

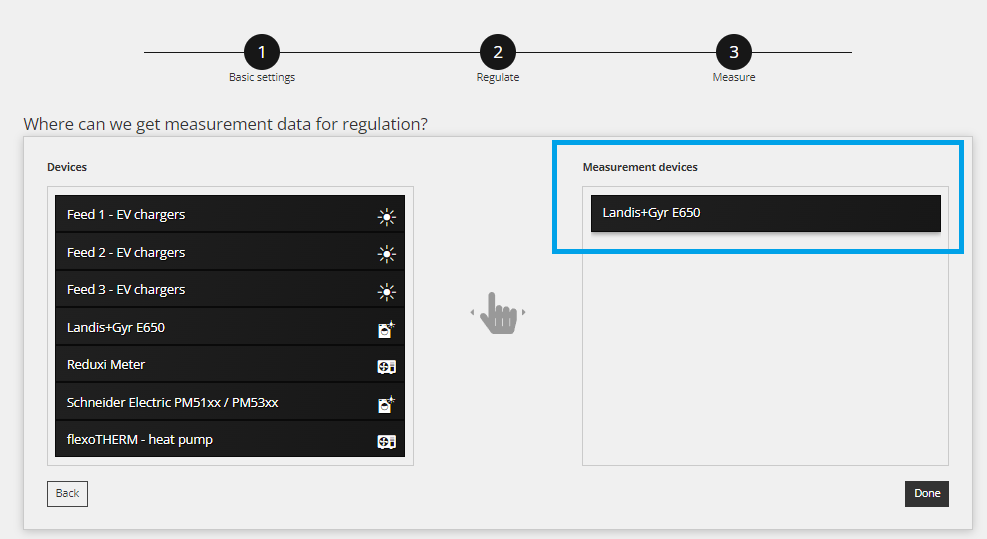

Mätenhet (smart mätare):

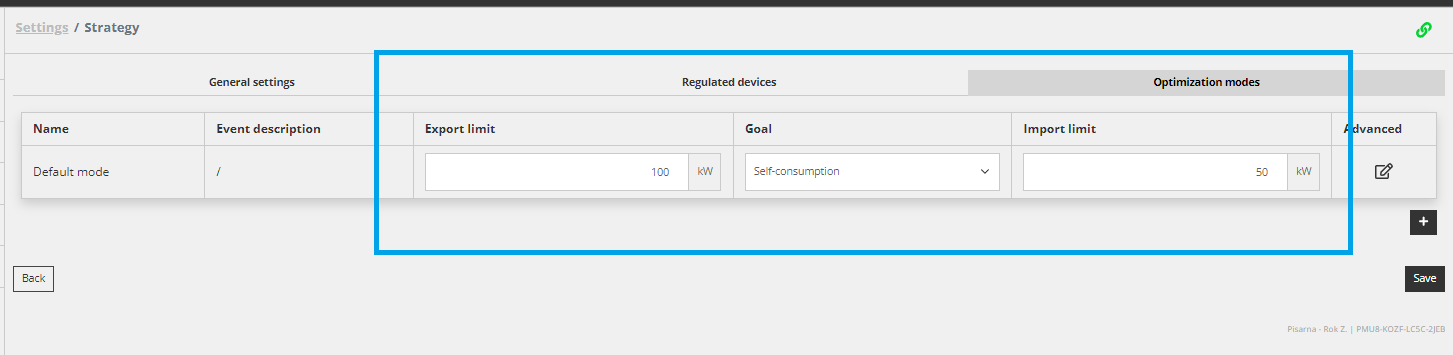

Ställ in en export-/importgräns för den allmänna strategin:
Med definitionen av strategi täcks det allmänna fallet och Reduxi-styrenheten kommer att beräkna börvärdet för individuella elbilar med respekt för begränsningarna i huvudbandet.
- För det andra måste en specifik strategi för individuellt foder fastställas:
I Reduxi Configurator som en del av Strategier för Reduxi-kontroller definierar kontrollerad enhet (EV-laddare av feed ett) och mätenhet (EV-laddare på feed ett) :

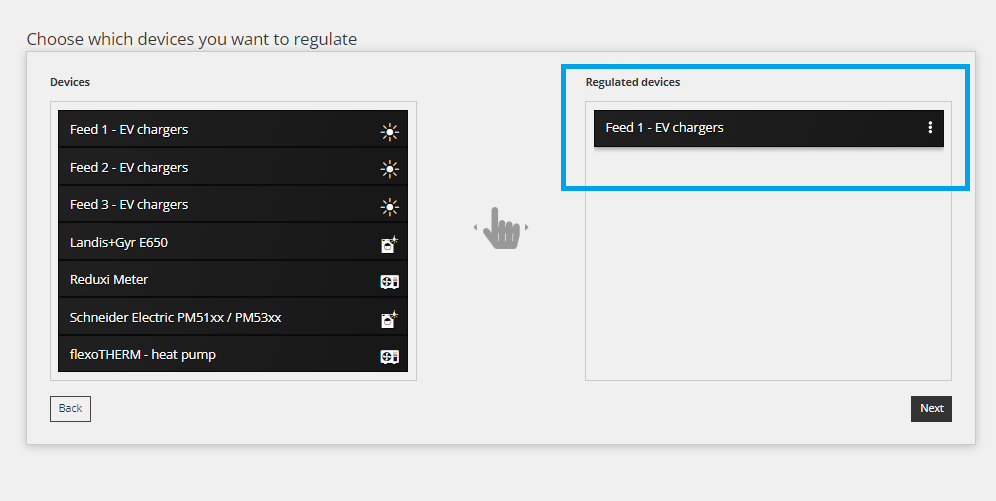

Styrd enhet (EV-laddare för feed 1):

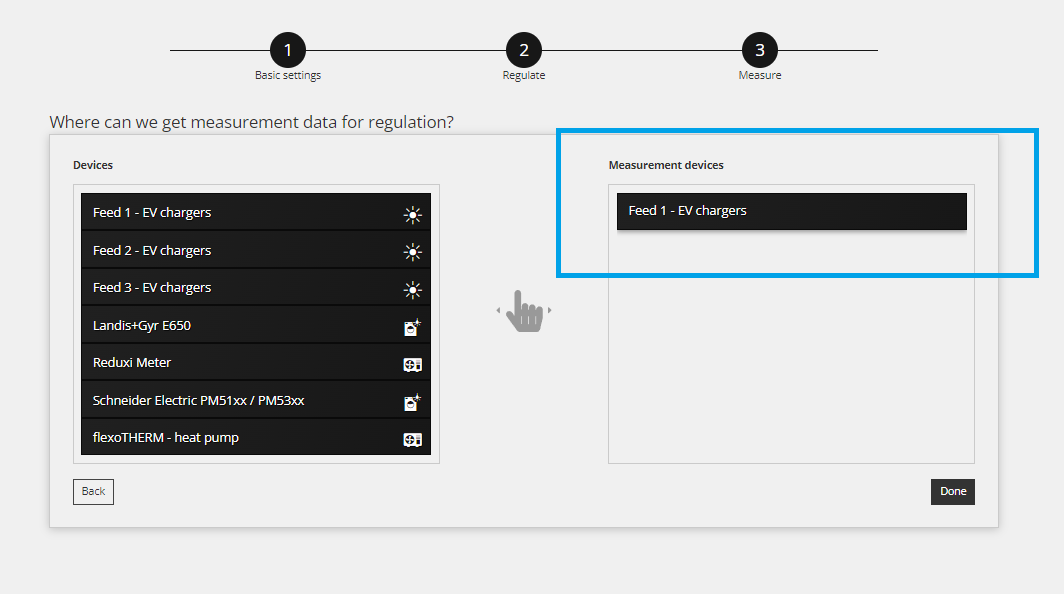

Mätenhet (EV-laddare för foder 1):

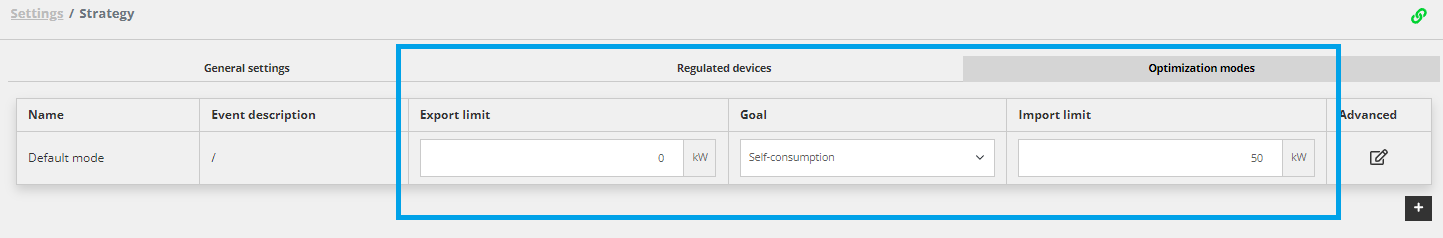

Ställ in en export-/importgräns för den specifika flödesstrategin, om det behövs:
Samma procedur måste tillämpas på foder 2 och 3, vilket resulterar i totalt fyra definierade strategier. Med detta kommer Reduxi-systemet att ha all nödvändig information för att köra DLM säkert. Observera att för varje elbilsladdare kommer Reduxi-styrenheten i realtid att beräkna två börvärden, härledda från den individuella strategin som inkluderar respektive elbilsladdare. Reduxi-kontrollern kommer alltid att ta det lägre börvärdet, vilket säkerställer maximalt skydd.
2.1.2 Smart meterväska på lägre nivå

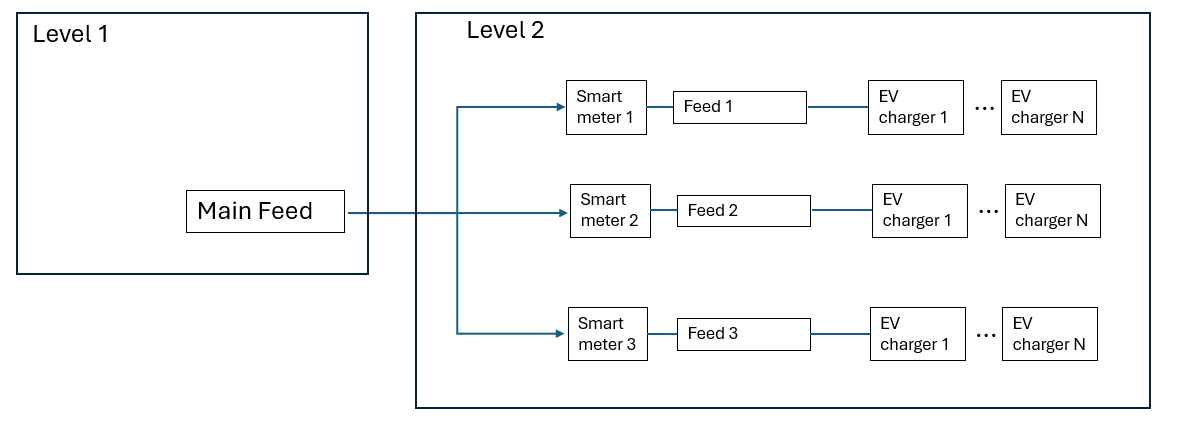

Ett exempel ges där scheman för installation i två nivåer ges under:
I det här exemplet tas mätningar från de smarta mätarna vid foder på lägre nivå, med tre smarta mätare som upptäcker och mäter den individuella foderförbrukningen. För att erhålla (beräkna) huvudfodermätningar summeras lägre foderförbrukningar och fungerar som en "virtuell" rutnätsmätare.
Så här anger du strategier för detta exempel:
- För det första måste en generell strategi fastställas, inklusive en "virtuell" smart mätare som summan av tre smarta lågnivåmätare och alla EV-laddare.
I Reduxi Configurator som en del av Strategier för Reduxi-kontroller definierar kontrollerad enhet (alla EV-laddare) och mätenhet ("virtuell " Smart mätare):
Kontrollerad enhet (alla EV-laddare):

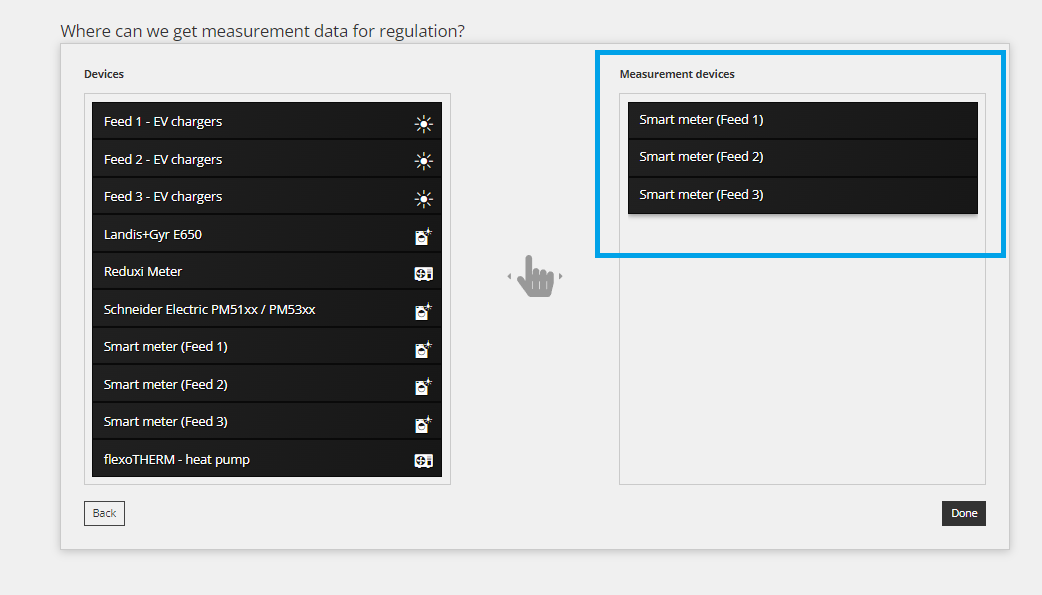

Mätenhet (virtuell smart mätare):
Ställ in en export-/importgräns för den allmänna strategin:
- För det andra måste en specifik strategi för individuellt foder fastställas:
I Reduxi Configurator som en del av Strategier för Reduxi-kontroller definierar kontrollerade enheter (EV-laddare av feed ett) och mätenheter (EV-laddare på feed ett) :
Styrd enhet (mata 1 smartmätare):
Mätenhet (EV-laddare för foder 1):
Ställ in en export-/importgräns för den specifika flödesstrategin, om det behövs:
Samma procedur måste tillämpas på foder 2 och 3, vilket resulterar i totalt fyra definierade strategier. Med detta kommer Reduxi-systemet att ha all nödvändig information för att säkert exekvera DLM. Observera att för varje elbilsladdare kommer Reduxi-styrenheten i realtid att beräkna två börvärden, härledda från den individuella strategin som inkluderar respektive elbilsladdare. Reduxi-kontrollern kommer alltid att ta det lägre börvärdet, vilket säkerställer maximalt skydd.
För ytterligare information, följ länken till Reduxi Configurator.
För visualisering av data som erhållits från enhetens molnapplikation används: Reduxi Cloud.
