SG-kontakter reglerar Mitsubishi Ecodan-värmepumpen via Reduxi Gateway genom att använda reläutgångssignaler. Med hjälp av flexibla värmepumpar kan vi sänka elkostnaderna med 30%.

1. Komponenter för att upprätta en förbindelse mellan Reduxi-styrenheten och Mitsubishi Ecodan värmepump.

För att upprätta anslutningen mellan Reduxi-styrenheten och Mitsubishi Ecodan-värmepumpen behöver användaren:

1. Reduxi Controller
2. Reduxi Gateway-enhet med 3x (30:1A) strömsensorer (CT)

Reduxi Gateway-enheten måste först läggas till (anslutas) till Reduxi-styrenheten för att driftsätta värmepumpens driftlägen. Anslutningen kan ske trådlöst (WLAN) eller via en UTP-kabel (LAN). Du kan läsa mer om anslutningen på anslutningen mellan gateway och styrenhet. Reduxi Gateway-enheten innehåller även 3x(30:1A) strömsensorer (transformator) som används för att mäta den elektriska strömmen (dvs. effekten) för varje fas i värmepumpen. Dessutom används två reläutgångar för att generera -signaler till SG-klara kontakter, vilket påverkar värmepumpens driftlägen.

2. Ansluta en Reduxi Gateway-enhet till det lokala Internet-nätverket

Nedan visas en symbolisk bild av hela anslutningen från Reduxi-styrenheten till värmepumpen:

För ytterligare information om hur du ansluter en Reduxi Gateway-enhet, följ länken: Hur man konfigurerar Reduxi Gatway.

3. Anslutning av Reduxi GW-enheters relä till SG-klara kontakter på en värmepump

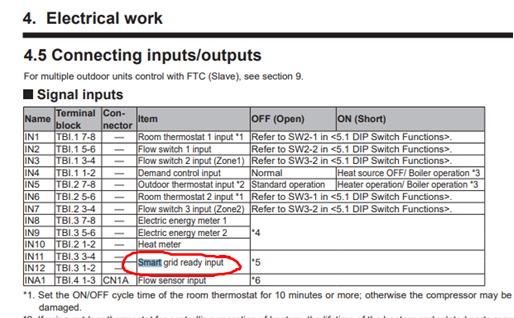

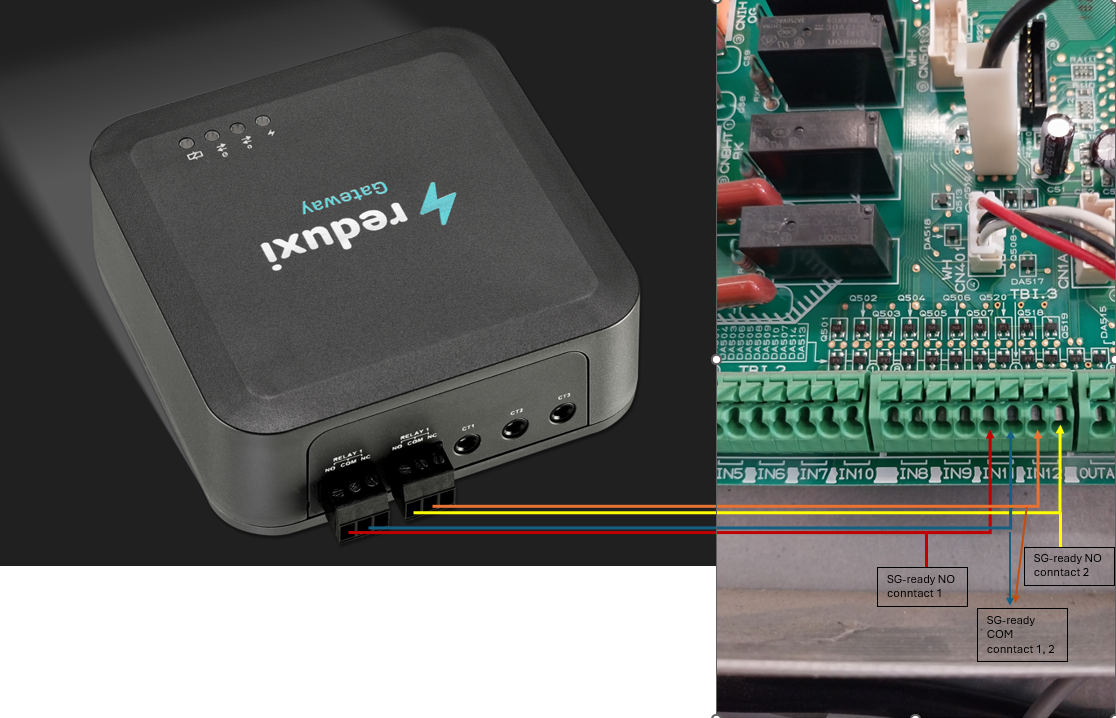

För att fysiskt ansluta reläerna i Reduxi Gateway-enheten till de SG-klara kontakterna på värmepumpen är det viktigt att fastställa de exakta platserna för de SG-klara kontakterna på värmepumpens kretskort. I figuren nedan visas de exakta positionerna för de SG-klara kontakterna på kretskortet i Mitsubishi Ecodan-värmepumpen, tillsammans med deras exakta anslutningar till Reduxi Gateway-enheten.

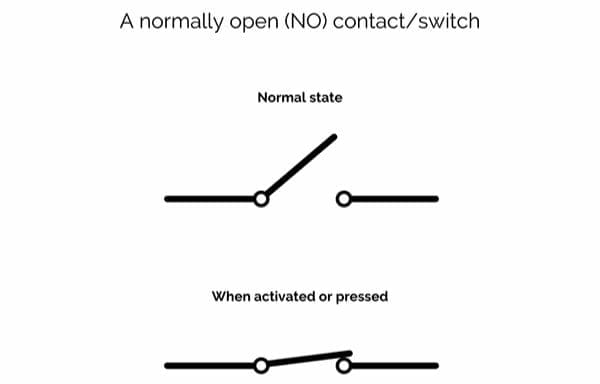

Vänligen notera detta: Reduxi Gateway-enheten tillåter användning av reläutgångar som är permanent stängda " Normalt stängd - NC " eller öppnade " Normalt öppnad - NO ", medan vi i fallet med värmen Mitsubishi Ecodan använder NO kontakter.

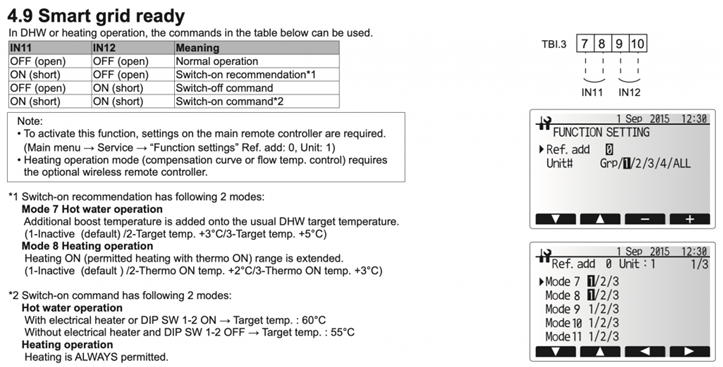

Den extra tabellen för specifikation av SG-klara kontakter:

4. Reduxi Gateway-enhet som en mätare med strömsensorer

Strömgivarna (CT) ingår i paketet med Reduxi Gateway-enheten och måste anslutas till tre ingångar för varje fas, enligt bilden nedan.

Strömgivaren täcker den enskilda fasen (L1, L2, L3) i värmepumpen, se bilden nedan:

5. Lägga till värmepump som en ny enhet i Reduxi-konfiguratorn

För att lägga till en ny värmepump som enhet eller för att redigera en befintlig, följ dessa steg, som beskrivs i enskilda punkter nedan.

5.1 Lägga till en enhet

Logga in lokalt på Reduxi-konfiguratorn på styrenheten och tryck på knappen Lägg till enhet.

5.2 Välj den enhet som du vill lägga till

I det första steget väljer du de grundläggande parametrarna för den enhet du vill lägga till:

• Typ av enhet: HVAC,
• Typ av mätare Redxi-mätare
• Namn (Name): Ange namnet på enheten.

5.3 Grundläggande inställningar

5.4 Kommunikationskanal

Den första delen av konfigurationen av kommunikationskanalen är avsedd för anslutning till Reduxi Gateway-enheten till Reduxi-kontrolleraren. Fyll i fälten som visas i bilden nedan (automatiskt ifyllda).

Logik för kombination av SG-klara signaler:

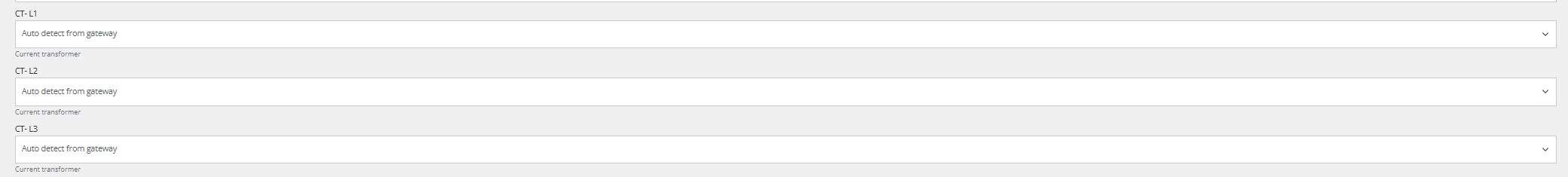

Den andra delen av kommunikationskanalen är avsedd för de aktuella sensorinställningarna för Reduxi Gateway-enheten, där vi väljer "Auto detect from gateway" för alla aktuella sensorer.

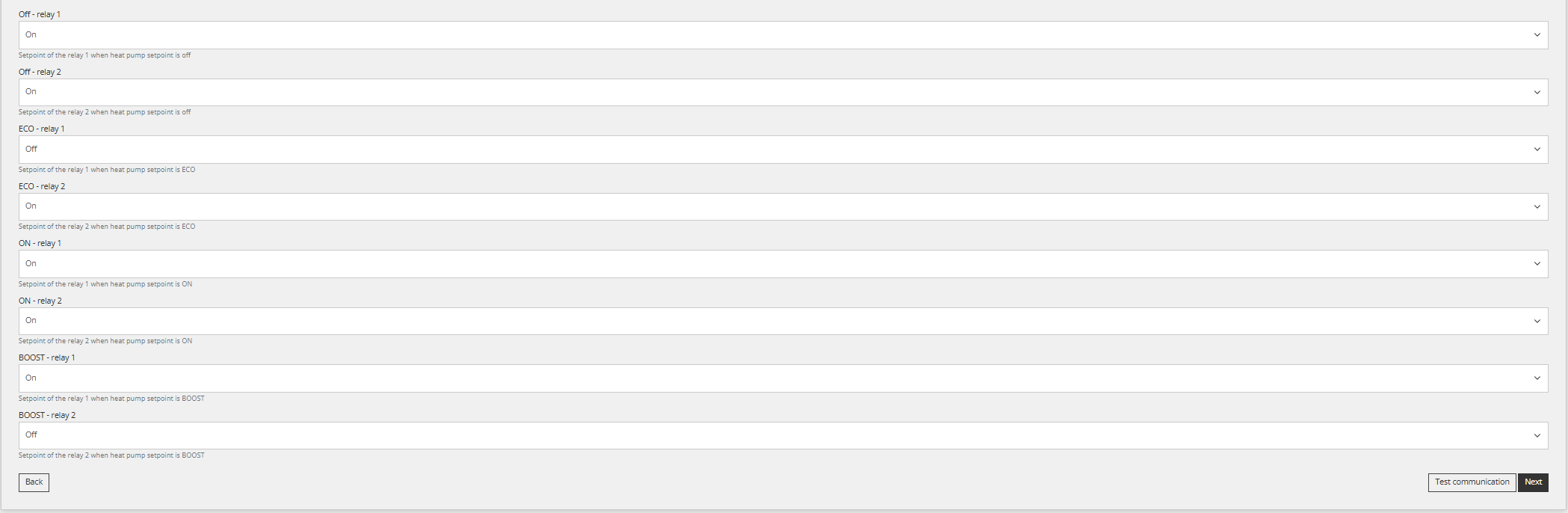

Logiken i Reläer signalerar kombination på Reduxi GW-enhet:

5.5 Test av kommunikation

Kommunikationstestet utförs med hjälp av knappen "Test communication", som finns längst ned till höger efter alla parameterfält för kommunikationskanalen.

Kommunikationstestet kan ge två svar:

1. Kommunikationen fungerar som den ska, se bilden nedan:

2. Kommunikationen fungerar inte som den ska, se bilden nedan:

5.6 Avancerade inställningar

Den avancerade inställningen är godtycklig och beror på de specifika behoven på den plats där Reduxi-styrenheten är installerad. När du har slutfört alla avancerade inställningar trycker du på knappen "Done" längst ned till höger.

5.7 Senaste mätningar

När vi har lyckats upprätta kommunikation med enheten kan vi kontrollera värdena på enheten som ett ytterligare test. Detta görs genom att klicka på enhetsvalet på startskärmen, där vi väljer den nya add värmepumpen i trädstrukturen.

Om vi vill att enheten ska hanteras med en strategi måste hanteringsläget ställas in på "Automatic", men om vi byter till manuellt läge kan vi testa driften i olika tillstånd.

När du har lagt till enheten och kontrollerat värdena kan enheten inspekteras och styras via Reduxi-applikationen.
