Typiska användningsfall för Reduxi-lösningen
1 Styr laddningen av din elbil

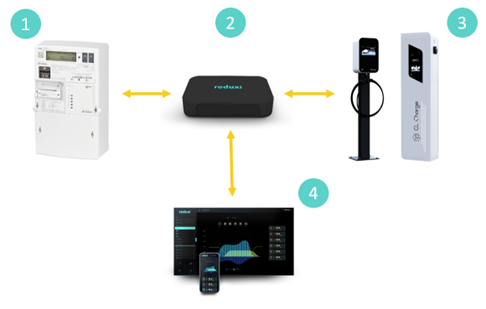

Textbeskrivning av bildenDiagram med fyra numrerade element mot vit bakgrund, sammankopplade med gula dubbelriktade pilar. 1: vit elmätare med display och knappar (ingen modell läsbar). 2: svart Reduxi-enhet (reduxi-logotyp på ovansidan). 3: två elbilsladdare, en svart laddstolpe med skärm och laddkabel och en vit väggmonterad laddare med den tryckta texten CL Charge. 4: Reduxis programvarupanel på en skärm och en mobil, som visar ett färgat diagram och en lista med knappar. Pilar: mellan 1 och 2, mellan 2 och 3 samt från 2 ned till 4. |
Textbeskrivning av bildenBlågrön ikon mot vit bakgrund: en kvadrat med rundade hörn som innehåller tre lodräta staplar, som reglage, var och en med ett runt euromynt på olika höjd (vänster stapel: mitten, mittenstapeln: lågt, höger stapel: högt). Symbol för prisbaserad styrning. Sänk kostnaderna Textbeskrivning av bildenLiten blågrön ikon mot vit bakgrund: en kvadrat med rundade hörn som innehåller en blågrön vågkurva med en hög topp i mitten och låga delar på båda sidor. En kort röd linje markerar toppen, två gröna böjda pilar pekar från toppen ned åt båda sidor och två korta gröna vågräta linjer finns på sidorna. Symbol för toppeffektsreducering. Ladda när priserna är låga Textbeskrivning av bildenLiten blågrön ikon mot vit bakgrund: en kvadrat med rundade hörn som innehåller en blågrön vågkurva som börjar med en hög topp till vänster och avtar i höjd åt höger. En röd vågrät linje går över toppen på nivån för den första toppen. Symbol för en gränslinje ovanför en fluktuerande kurva. Begränsa effekten från nätet |
- Anslut Reduxi (2) till den smarta elmätaren (1)
- Anslut Reduxi (2) till din laddstation (3)
- Styr laddeffekten (3) för att:
- Sänka kostnaderna (ladda när energikostnaden är låg)
- Se till att inte överbelasta den maximala effekten från nätet (minska laddeffekten när andra enheter använder el)
- Analysera data i webb- eller mobilapplikationen (4)
2 Styr ditt värmeprogram

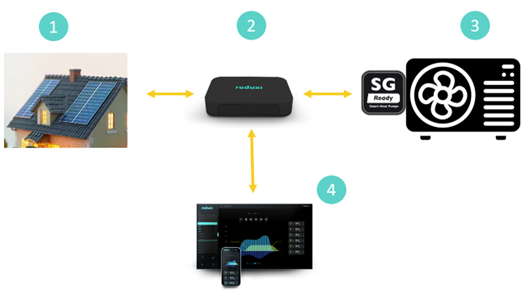

Textbeskrivning av bildenDiagram med fyra numrerade element mot vit bakgrund, sammankopplade med gula dubbelriktade pilar. 1: foto av ett hus med solpaneler på taket. 2: svart Reduxi-enhet (reduxi-logotyp på ovansidan). 3: ikon för en svart utomhusenhet till en värmepump med en fläkt, med ett SG Ready-märke (text: SG, Ready, Smart Heat Pumps) på vänster sida. 4: Reduxis programvarupanel på en skärm och en mobil, som visar ett färgat diagram och en lista med knappar. Pilar: mellan 1 och 2, mellan 2 och 3 samt från 2 ned till 4. |
Textbeskrivning av bildenBlågrön ikon mot vit bakgrund: en kvadrat med rundade hörn som innehåller tre lodräta staplar, som reglage, var och en med ett runt euromynt på olika höjd (vänster stapel: mitten, mittenstapeln: lågt, höger stapel: högt). Symbol för prisbaserad styrning. Sänk kostnaderna Textbeskrivning av bildenBlågrön ikon mot vit bakgrund: en kvadrat med rundade hörn som innehåller en sol ovanför en lutande solpanel ritad som ett rutnät. Symbol för solenergi. Använd el du själv producerar Textbeskrivning av bildenLiten blågrön ikon mot vit bakgrund: en kvadrat med rundade hörn som innehåller en blågrön vågkurva med en hög topp i mitten och låga delar på båda sidor. En kort röd linje markerar toppen, två gröna böjda pilar pekar från toppen ned åt båda sidor och två korta gröna vågräta linjer finns på sidorna. Symbol för toppeffektsreducering. Värm när priserna är låga |
- Anslut Reduxi (2) till solcellsanläggningen (1)
- Anslut Reduxi (2) till värmepumpen (3)
- Styr värmepumpen (3) för att:
- Sänka kostnaderna (använda el som solcellsanläggningen producerar och/eller styra anläggningen utifrån dynamiska elpriser)
- Öka din självförsörjning och hjälpa miljön
- Behålla komforten samtidigt som du håller koll på kostnaderna
- Analysera data i webb- eller mobilapplikationen (4)
3 Bli helt självförsörjande och tjäna pengar

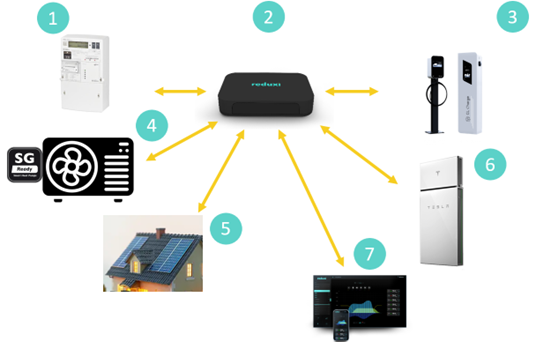

Textbeskrivning av bildenDiagram med sju numrerade element mot vit bakgrund. I mitten upptill, 2: svart Reduxi-enhet. Gula dubbelriktade pilar kopplar den till: 1: vit elmätare (uppe till vänster); 3: två elbilsladdare, en svart laddstolpe och en vit väggmonterad laddare (uppe till höger); 4: svart utomhusenhet till en värmepump med ett SG Ready-märke (till vänster); 5: hus med solpaneler på taket (nere till vänster); 6: vit stående hembatterienhet; 7: Reduxis programvarupanel på en skärm och en mobil med ett färgat diagram (nedtill). |
Textbeskrivning av bildenBlågrön ikon mot vit bakgrund: en kvadrat med rundade hörn som innehåller tre lodräta staplar, som reglage, var och en med ett runt euromynt på olika höjd (vänster stapel: mitten, mittenstapeln: lågt, höger stapel: högt). Symbol för prisbaserad styrning. Sänk kostnaderna och tjäna pengar Textbeskrivning av bildenBlågrön ikon mot vit bakgrund: en kvadrat med rundade hörn som innehåller en sol ovanför en lutande solpanel ritad som ett rutnät. Symbol för solenergi. Använd el du själv producerar Textbeskrivning av bildenLiten blågrön ikon mot vit bakgrund: en kvadrat med rundade hörn som innehåller en blågrön vågkurva med en hög topp i mitten och låga delar på båda sidor. En kort röd linje markerar toppen, två gröna böjda pilar pekar från toppen ned åt båda sidor och två korta gröna vågräta linjer finns på sidorna. Symbol för toppeffektsreducering. Använd el när priserna är låga Textbeskrivning av bildenLiten blågrön ikon mot vit bakgrund: en kvadrat med rundade hörn som innehåller ett grått batteri med blågröna laddningsstaplar, omgivet av två cirkulära pilar (symbol för en laddnings- och urladdningscykel). Spara överskottsenergi Textbeskrivning av bildenLiten blågrön ikon mot vit bakgrund: en kvadrat med rundade hörn som innehåller en linjeteckning av en högspänningsstolpe (kraftledningsmast). Skicka din energi till nätet när priserna är höga |
- Anslut Reduxi (2) till alla dina smarta energienheter (elmätaren (1), laddstationen (3), värmepumpen (4), solcellsanläggningen (5) och batterilagret (6))
- Styr alla enheter för att:
- Sänk kostnaderna
- Bli självförsörjande genom att lagra energi i batterilagret
- Tjäna pengar genom att handla med el och delta i stödtjänster
4 Konkret anslutningsexempel
Textbeskrivning av bilden

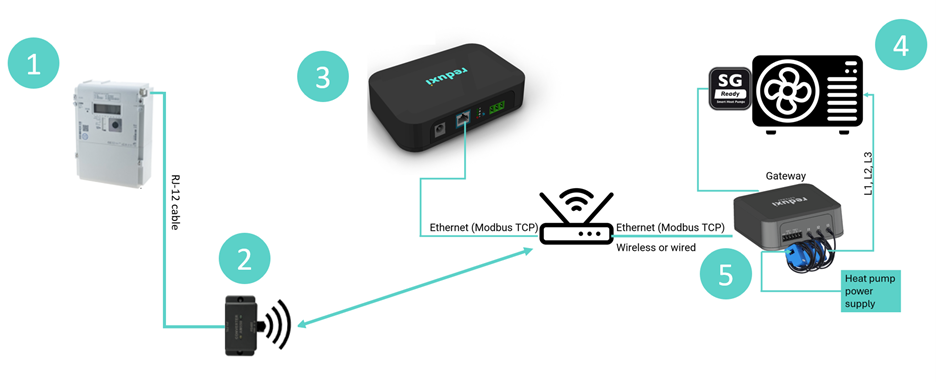

Anslutningsdiagram med fem numrerade element mot vit bakgrund, ritat med blågröna linjer. 1: vit elmätare, ansluten med en linje märkt RJ-12 cable till element 2. 2: liten svart enhet med en radiovågssymbol bredvid, ansluten med en dubbelriktad pil till en routerikon (trådlös symbol). 3: svart Reduxi-enhet med ett eluttag, en Ethernet-port och gröna displaysiffror på sidan; dess Ethernet-port är ansluten med en linje märkt Ethernet (Modbus TCP) till routern. Routern är ansluten med en andra linje märkt Ethernet (Modbus TCP), med texten Wireless or wired under, till enheten märkt Gateway (en svart Reduxi Gateway med tre blå strömtänger, element 5). 4: svart utomhusenhet till en värmepump med ett SG Ready-märke (Smart Heat Pumps). Gateway är ansluten till värmepumpens sida med SG Ready-märket med en linje, och en linje märkt L1, L2, L3 leder från strömtängerna till värmepumpen. En blågrön ruta märkt Heat pump power supply är kopplad med en linje till strömtängerna (5).
- Anslut energimätaren (Iskraemeco AM550) (1) till omvandlaren P1-WiFi (2) som är ansluten till det lokala nätverket
- Anslut Reduxi Gateway (5) till samma lokala nätverk med kabel eller trådlöst
- Anslut Reduxi Gateway (5) till värmepumpen (4) via SmartGrid (SG) Ready-kontakter med reläutgångar och mät värmepumpens ström med strömtransformatorerna
- Anslut Reduxi Controller (3) till samma lokala nätverk och styr enheten
