Integrera Reduxi med ABB Terra Wall-Box-laddaren via Wi-Fi, med hjälp av Modbus TCP/RTU- eller OCPP-protokoll. Reduxis flexibilitet tillåter kostnadsminskningar på upp till 30 %.
1. Installera TerraConfig-applikationen
1.1 TerraConfig-plattform:
https://abb.installer.chargedot.com/#/login
1.2 Applikationen är tillgänglig på Google Store:
https://play.google.com/store/apps/details?id=com.abbemobility.terraconfig
1.3 Applikationen är tillgänglig på Apple App Store:
https://apps.apple.com/us/app/terraconfig/id6443887124
2. Anslut till TerraConfig-applikationen

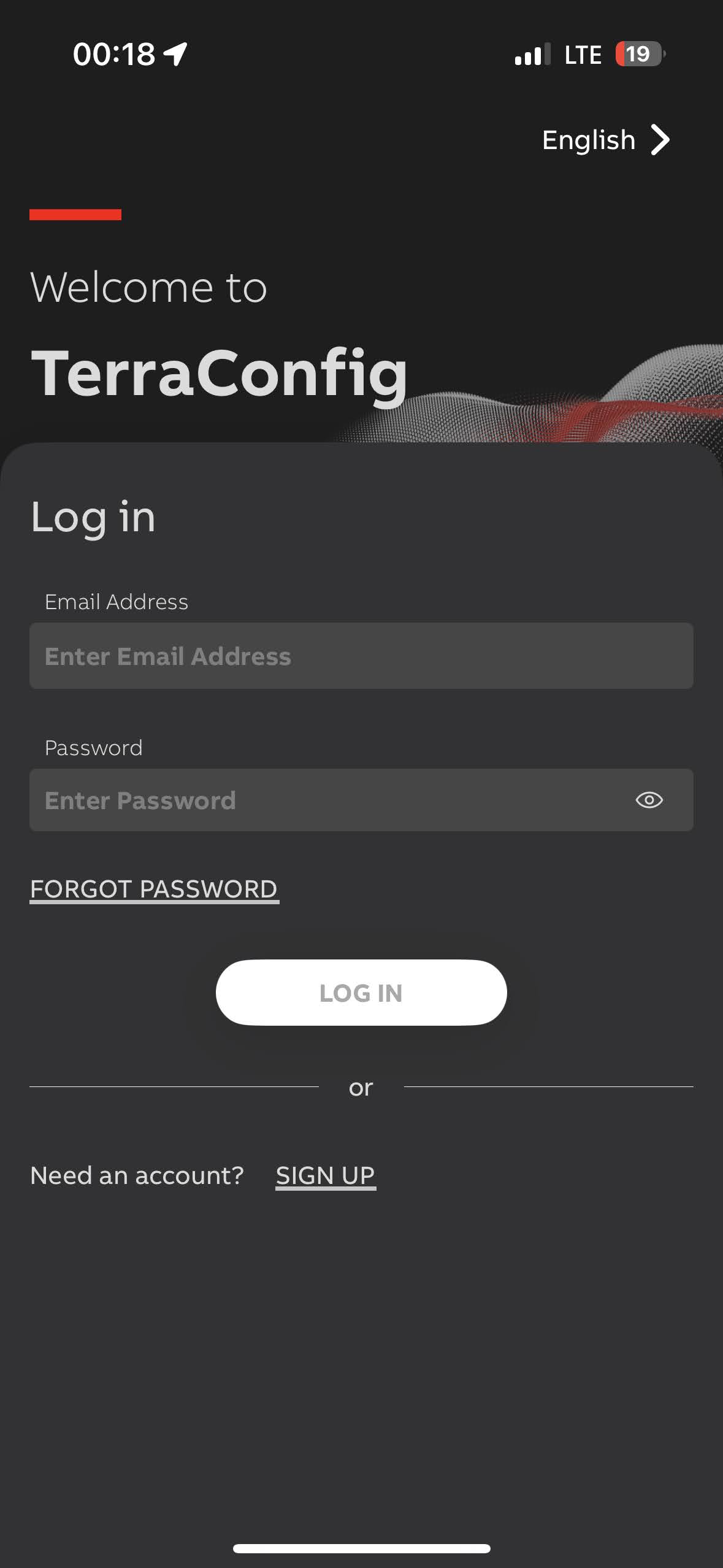

2.1 Inloggning/Registrering till TerraConfig-appen
Öppna applikationen och antingen logga in eller registrera ett nytt konto genom att klicka på knappen 'SIGN-UP' och logga sedan in.
2.1.1 TerraConfig-laddarinställningar
När du är inloggad måste konfigurationen för TerraConfig-appen utföras.

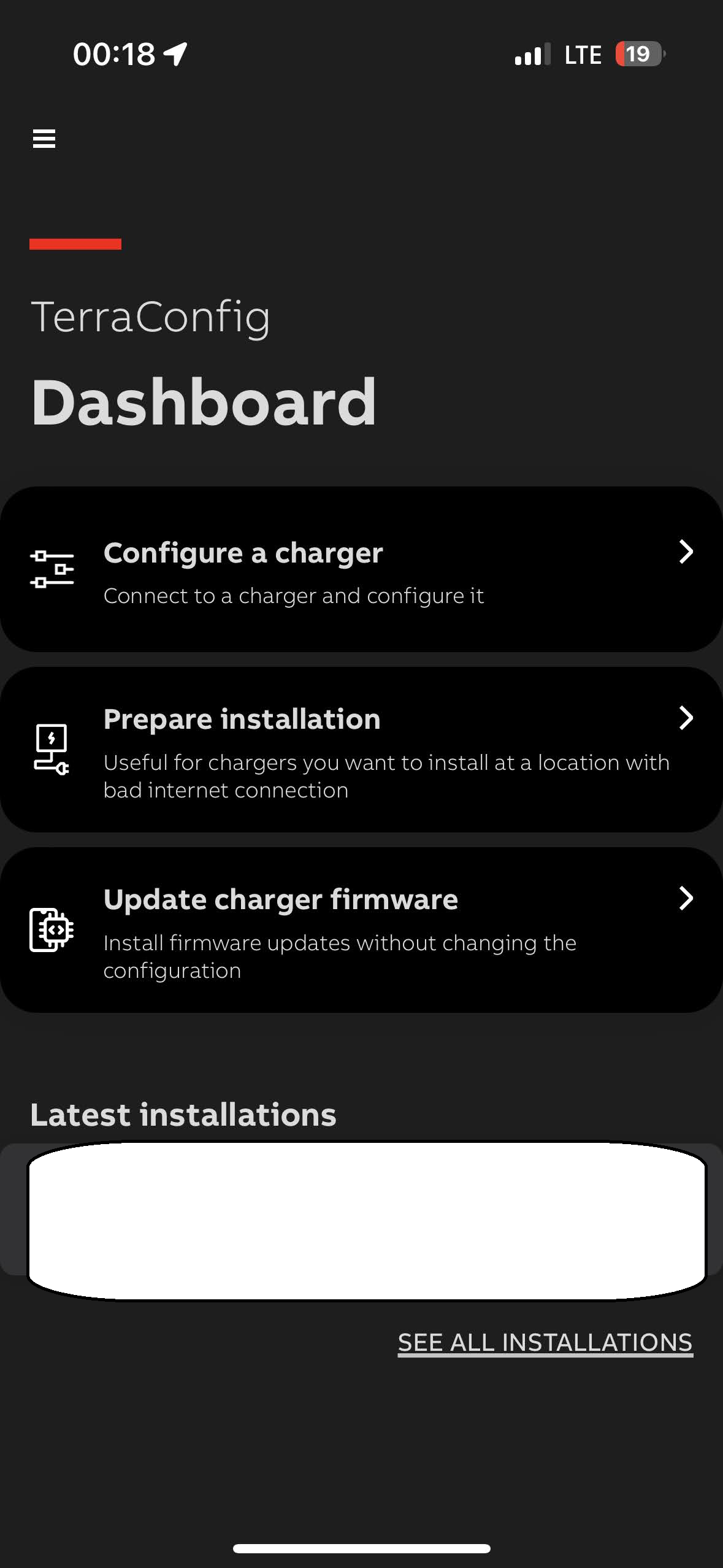

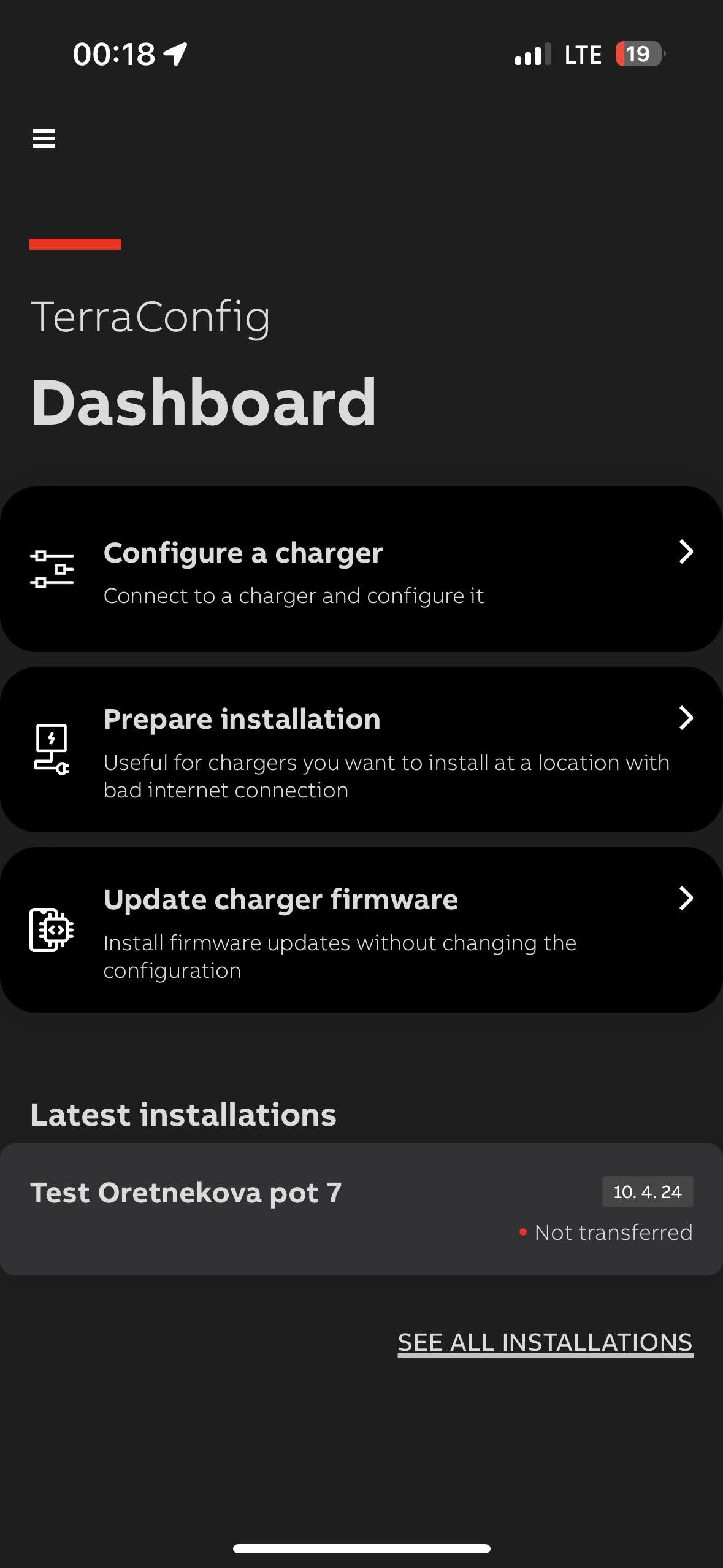

- Instrumentpanel (klicka på Konfigurera en laddare):
- Anslut till laddare (tillgänglig enhet):
- Fyll i grundinställningarna:

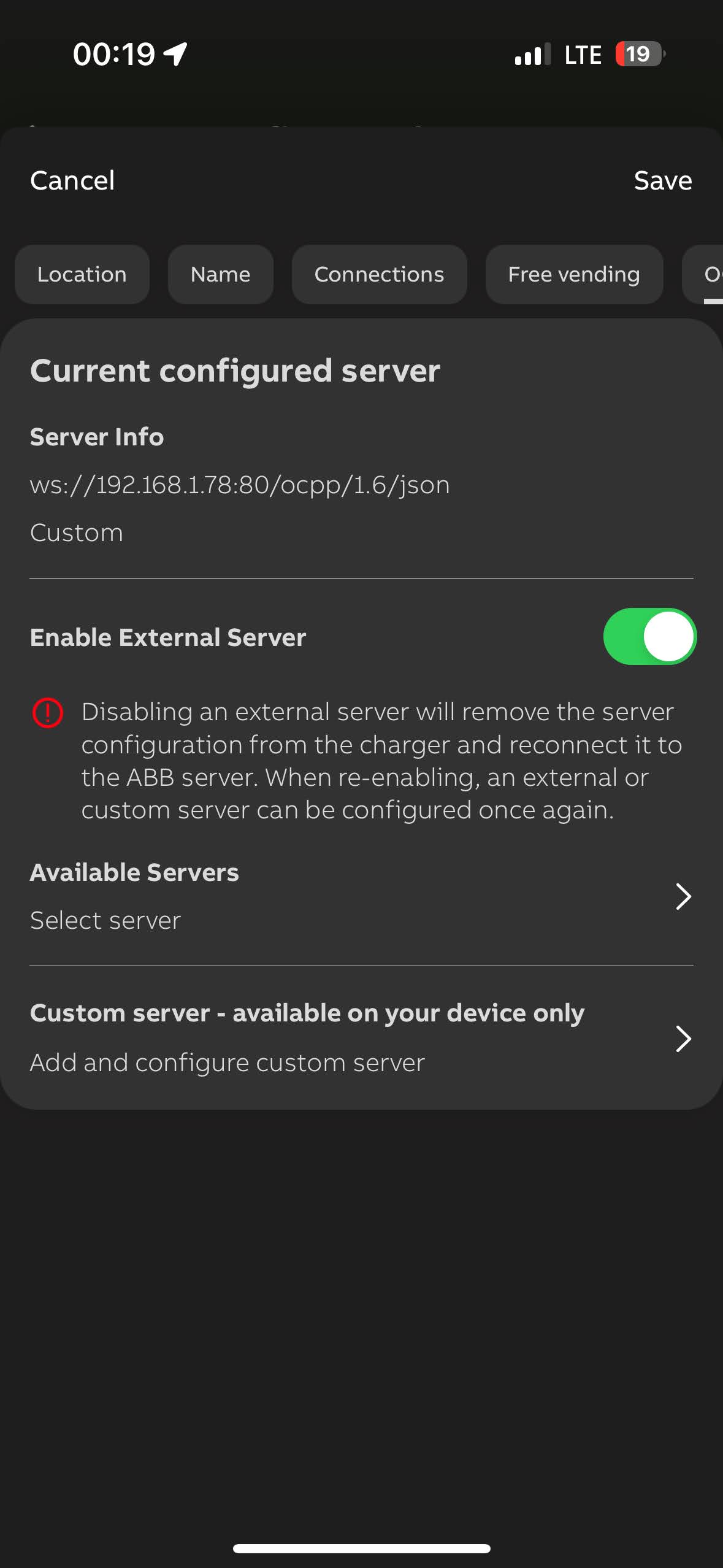

2.1.2 TerraConfig laddare OCPP-serverparametrar
- Aktivera den externa servern.
- OCPP-url-servern erhålls från Reduxi-kontrollern.

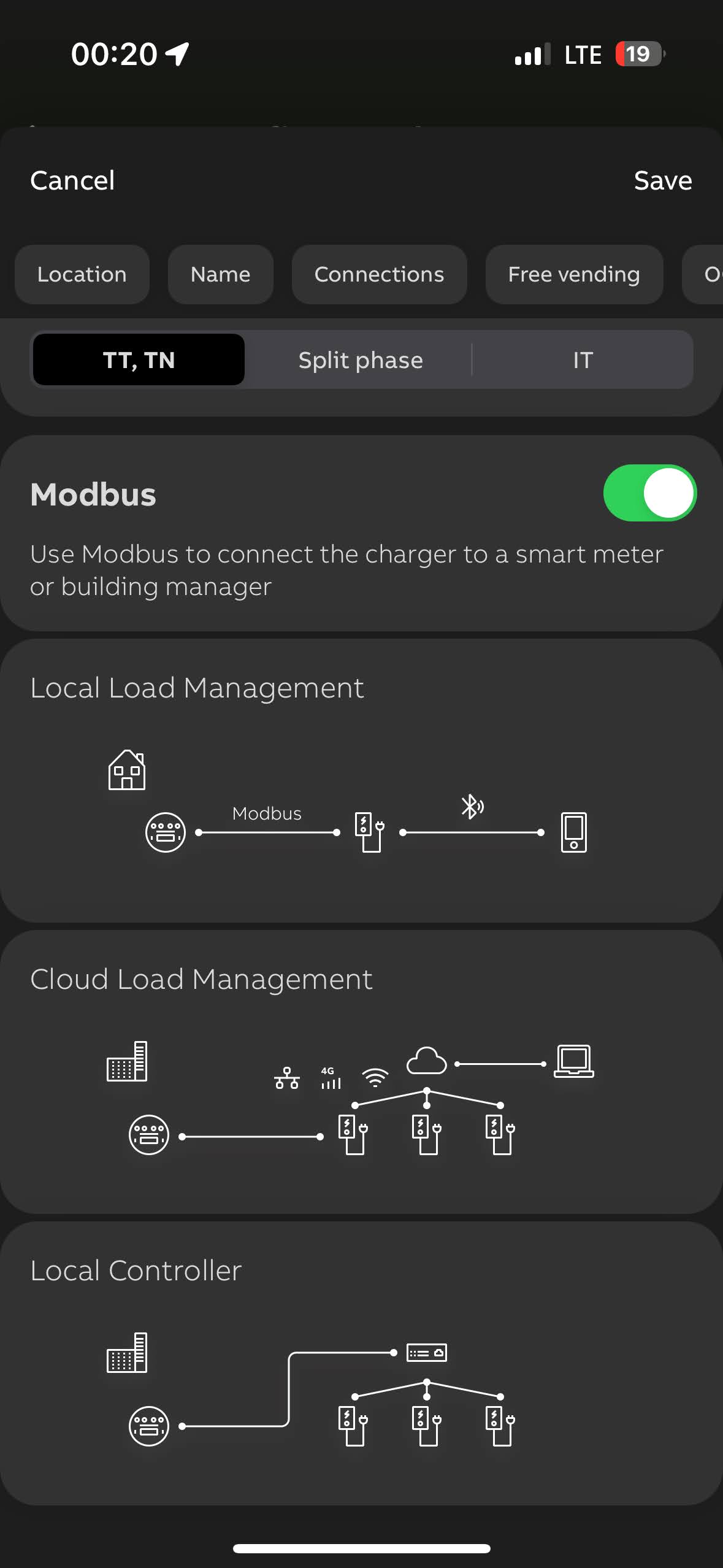

- Fyll i energihanteringsparametrarna (aktivera Modbus):
2.1.4 TerraConfig laddare Modbus-inställningar

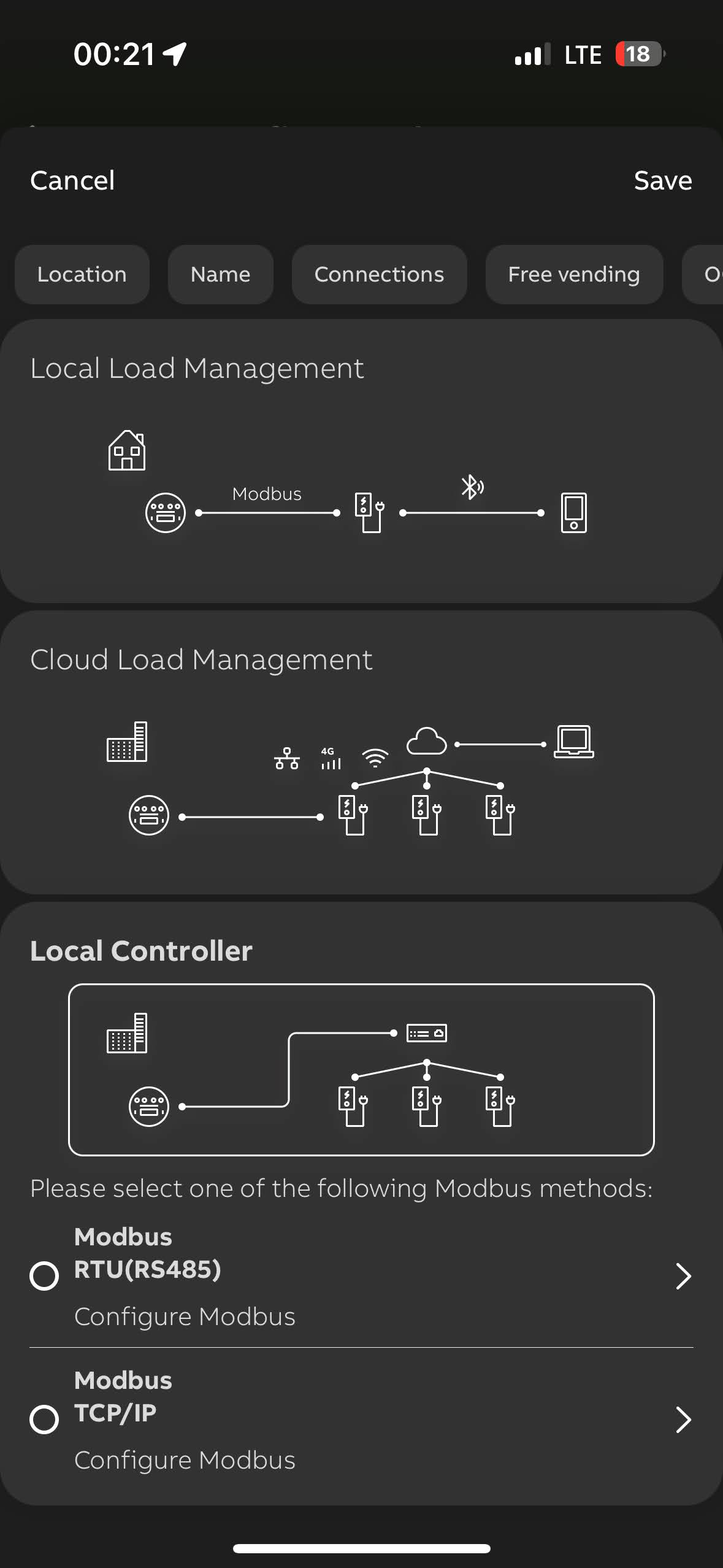

- Välj Lokal styrenhet

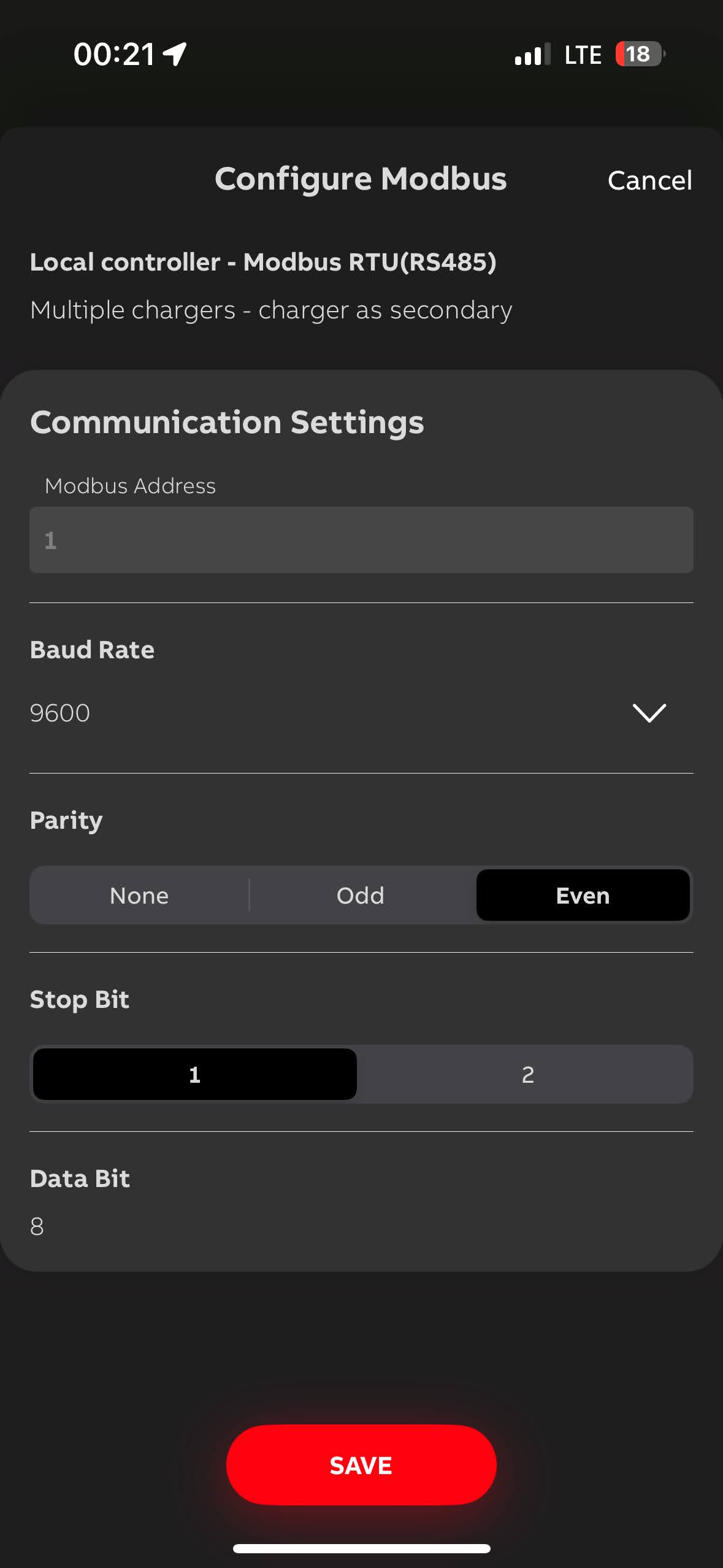

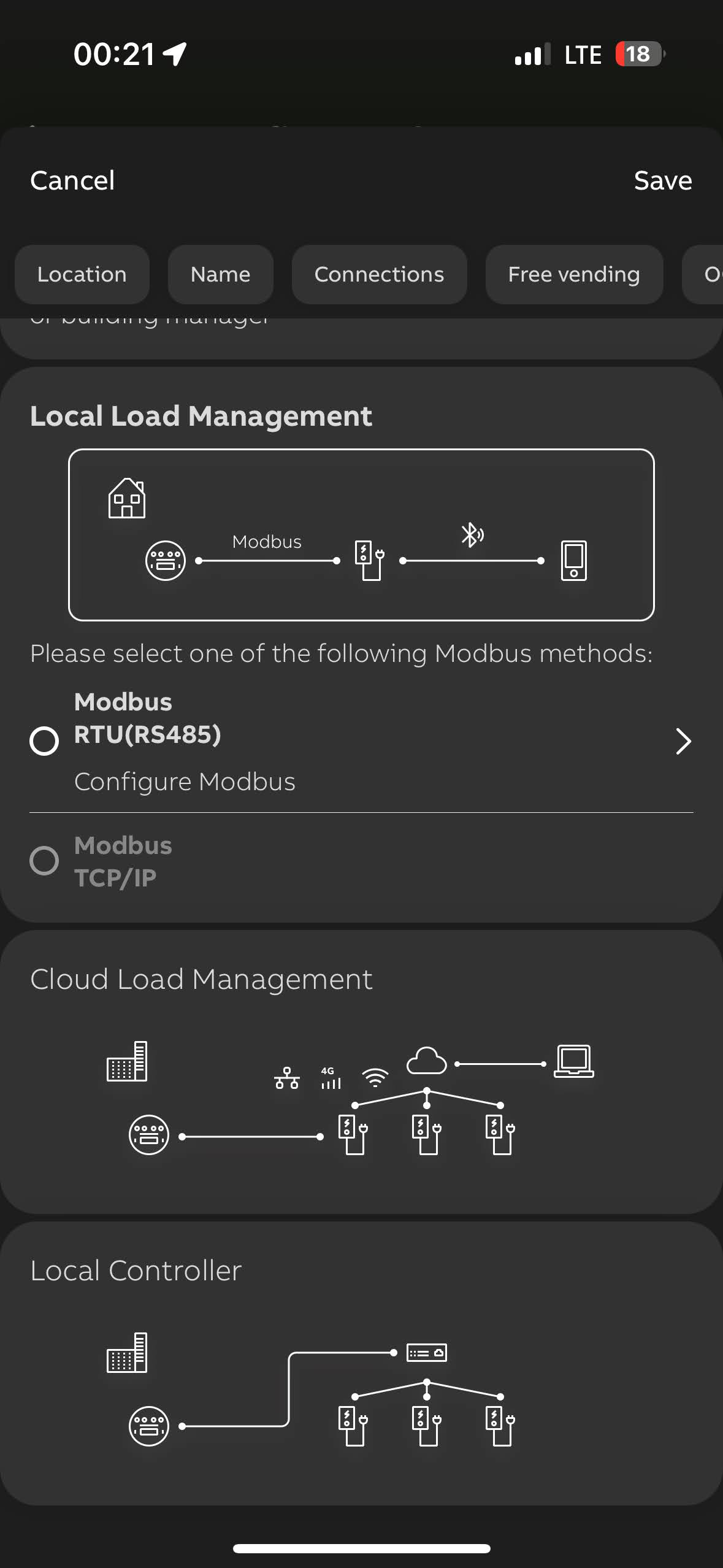

- Modbus-inställningar (RTU):
Samma inställningar måste tillämpas på Reduxi-kontrollern för RS485 port1 eller port2.

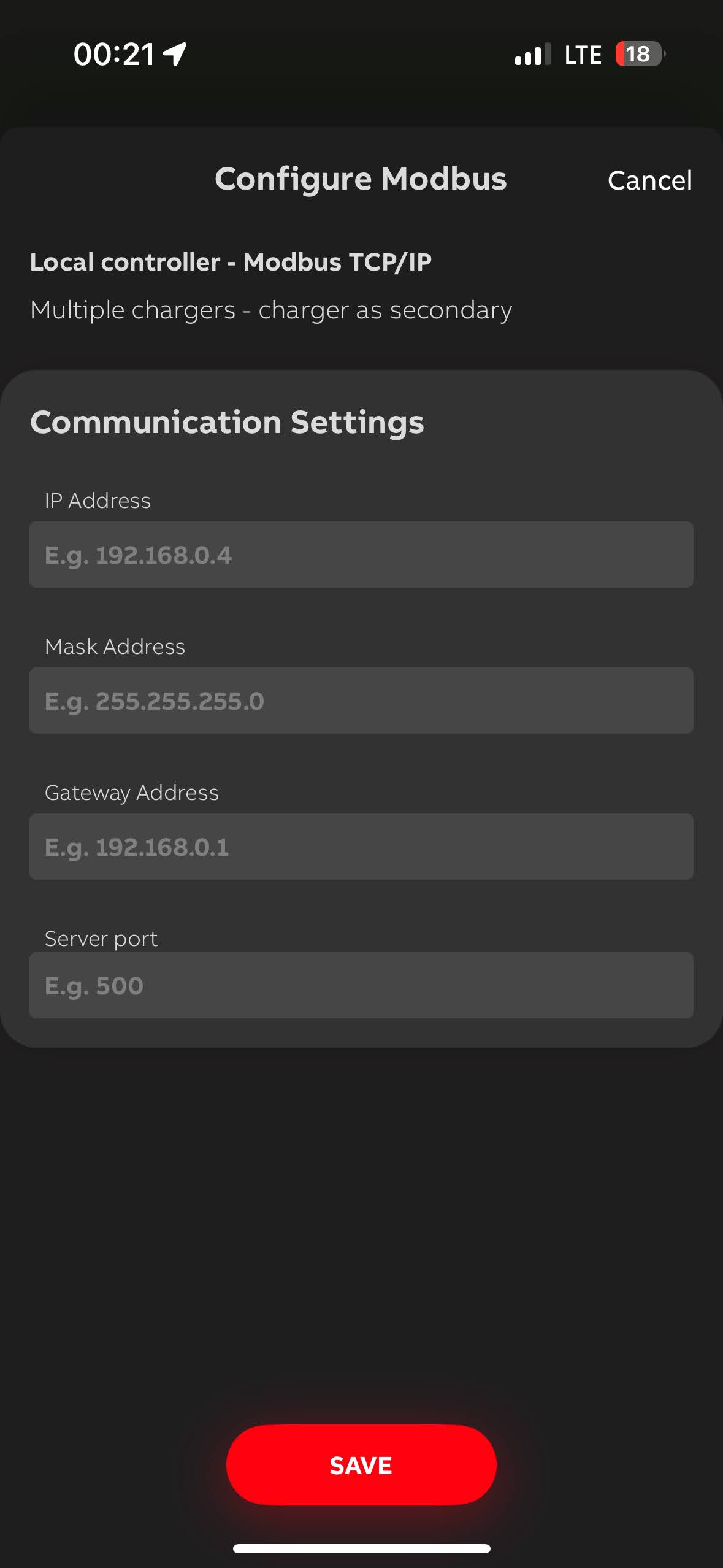

- Ställ in parameter för Modbus TCP/IP, för kommunikationsändamål till Reduxi-kontrollern.
2.1.4 Anslut till wifi
3. OCPP kommunikation mellan ABB Terra AC Wall-box laddare och Reduxi controller
3.1 Lägg till enhet
Logga först in på den lokala Reduxi-konfiguratorn och lägg till en ny enhet genom att klicka på knappen "Lägg till enhet".
3.2 Välj den enhet som du vill lägga till
Välj grundläggande inställningar i det första steget:
- Välj enhetstyp: EV-laddare,
- Välj typ: OCPP 1.6 - JSON,
- Och definiera namnet.
4.3 Enhetskonfiguration för OCPP
Det andra steget används för kommunikationskanalen, för att OCPP-kommunikation ska fungera korrekt. Fyll först i enhetsidentifieraren som erhållits från TerraConfig-appen.
När OCPP JSON 1.6-protokollet används, behövs serverns OCPP URL, genererad av Reduxi-kontrollern. URL kan erhållas direkt från kommunikationskanalen.
Enhets-ID (Unikt OCPP ID) erhålls från laddaren (på höger sida av laddaren börjar med TACW11-4-......) och måste ställas in i kommunikationskanalen.
Exempelwebbadress: ws://192.168.1.200/ocpp/1.6/json/
4.4 Konfigurera OCPP-inställningar i TerraConfig
Länk till: 2.1.2 ABB Terra Wall-box laddare OCPP-serverparametrar
4.5 Testkommunikation
För att säkerställa att OCPP-kommunikation upprättas kan ett kommunikationstest utföras via 'Test kommunikationsknappen' som finns längst ner till höger efter alla kommunikationskanalfält.
Det finns tre olika fall av kommunikationssvar.
Fall 1: Kommunikationen fungerar korrekt.
Fall 2: Det går inte att kommunicera med enhet 1, enhetens ID är inte inställt eller är annorlunda.
Fall 3: Ingen enhet med OCPP 1.6-kommunikation hittades.
4. Modbus TCP/IP kommunikation mellan ABB Terra AC Wall-box laddare och Reduxi controller
Länk till ABB generöst för Modbus-kommunikation av ABB Terra AC Wall-box:
4.1 Lägg till enhet (ABB Terra AC Wall-boxladdare)
Logga först in på den lokala Reduxi-konfiguratorn och lägg till en ny enhet genom att klicka på knappen "Lägg till enhet".
4.2 Välj den enhet som du vill lägga till
Välj grundläggande inställningar i det första steget:
- Välj enhetstyp: EV-laddare,
- Välj typ: ABB Terra AC Väggbox,
- och definiera namnet.
4.3 Enhetskonfiguration för Modbus TCP/IP
Det andra steget används för kommunikationskanalen, för att Modbus TCP/IP-kommunikation ska fungera korrekt. Fyll först i den erhållna IP-adressen från ABB Terra AC wall-box och definiera Modbus ID, som som standard är satt till 1.
4.4 Testkommunikation
För att säkerställa att Modbus TCP/IP-kommunikation upprättas kan ett kommunikationstest utföras via 'Test kommunikationsknappen' som finns längst ner till höger efter alla kommunikationskanalfält.
Exempel IP: 192.168.2.201
Det finns tre olika fall av kommunikationssvar.
Fall 1: Kommunikationen fungerar korrekt läsning:
Fall 2: Det går inte att kommunicera med enheten på IP = 192.168.2.201, enhetens IP är annorlunda:
Fall 3: Den valda porten är inte korrekt, kontrollera porten för Modbus TCP/IP:
4.5 Standardparametrar
Fyll i de avancerade inställningarna och välj parametrarna som visas i bilden nedan. Inställningarna kan variera beroende på platsbehov. När du är klar klickar du på "Klar"-knappen på skärmen.
5.1 Avläsningar från enhet för OCPP eller Modbus TCP/IP
Syftet med denna punkt är att visa hur man kontrollerar avläsningar från enheten. Detta görs under 'Enhet/Senaste mätning'.
När enheten väl har lagts till via konfiguratorn kan den övervakas via molnapplikationen Reduxi.
