Integrera Reduxi med AXIbox 11K-laddaren via Wi-Fi, med hjälp av OCPP-protokollet. Reduxis flexibilitet möjliggör kostnadsminskningar på upp till 30 %.

1. Evchargo-app

1.1 AXIbox 11K:

https://axitecsolar.com/en/axibox-11khttps://abb.installer.chargedot.com/#/login

1.2 Applikationen finns tillgänglig i Google Store:

https://play.google.com/store/apps/details?id=cn.enplus.chargein

1.3 Applikationen finns tillgänglig på Apple App Store:

https://apps.apple.com/gb/app/evchargo/id1533765408

2. Anslut tillapplikationen Evchargo

2.1 Inloggning/Registrering till Evchargo-applikationen

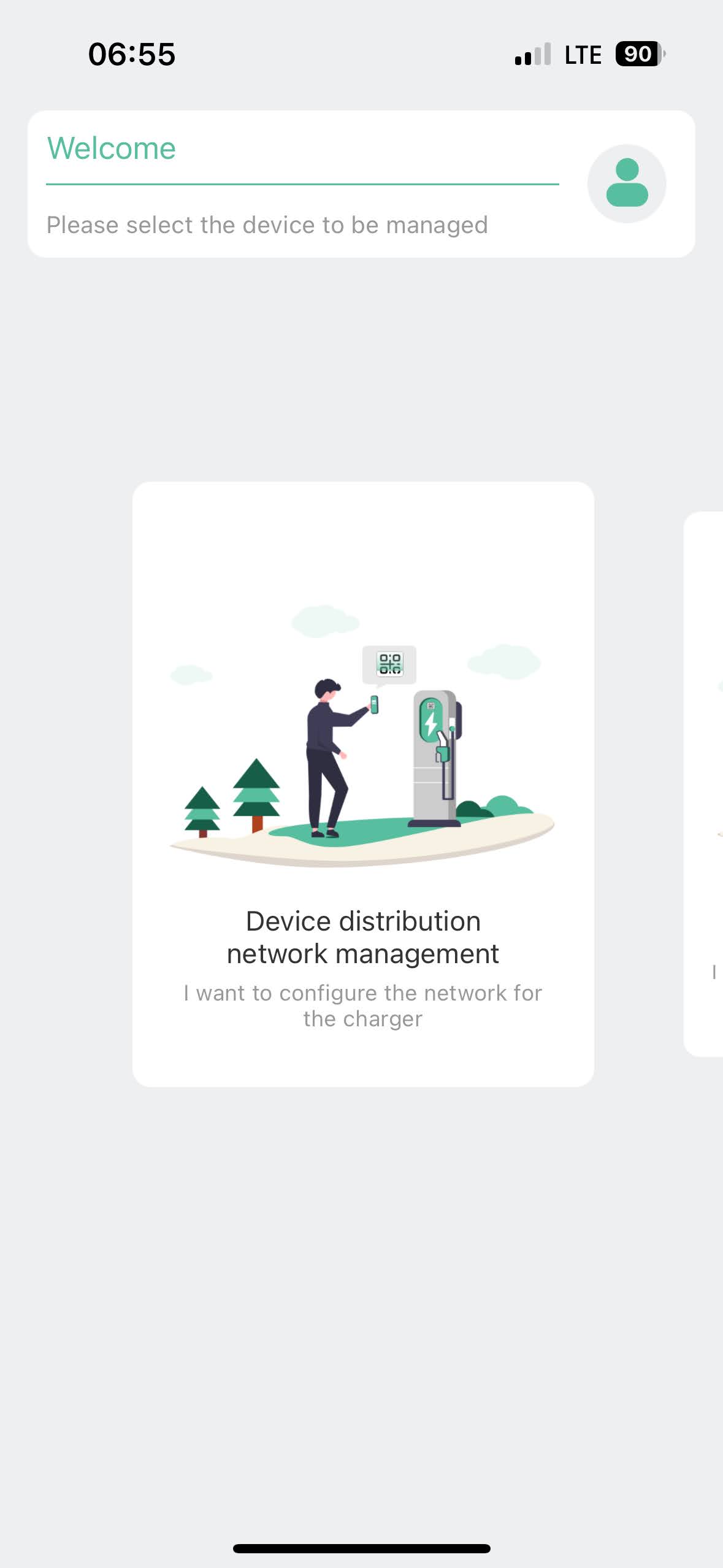

Öppna applikationen och logga antingen in eller registrera ett nytt konto. Startsidan ("Welcome page") visas nedan.

2.1.1 Evchargo-app för inställningar av laddare

När du har loggat in måste du konfigurera EV-laddaren i Evchargo-appen.

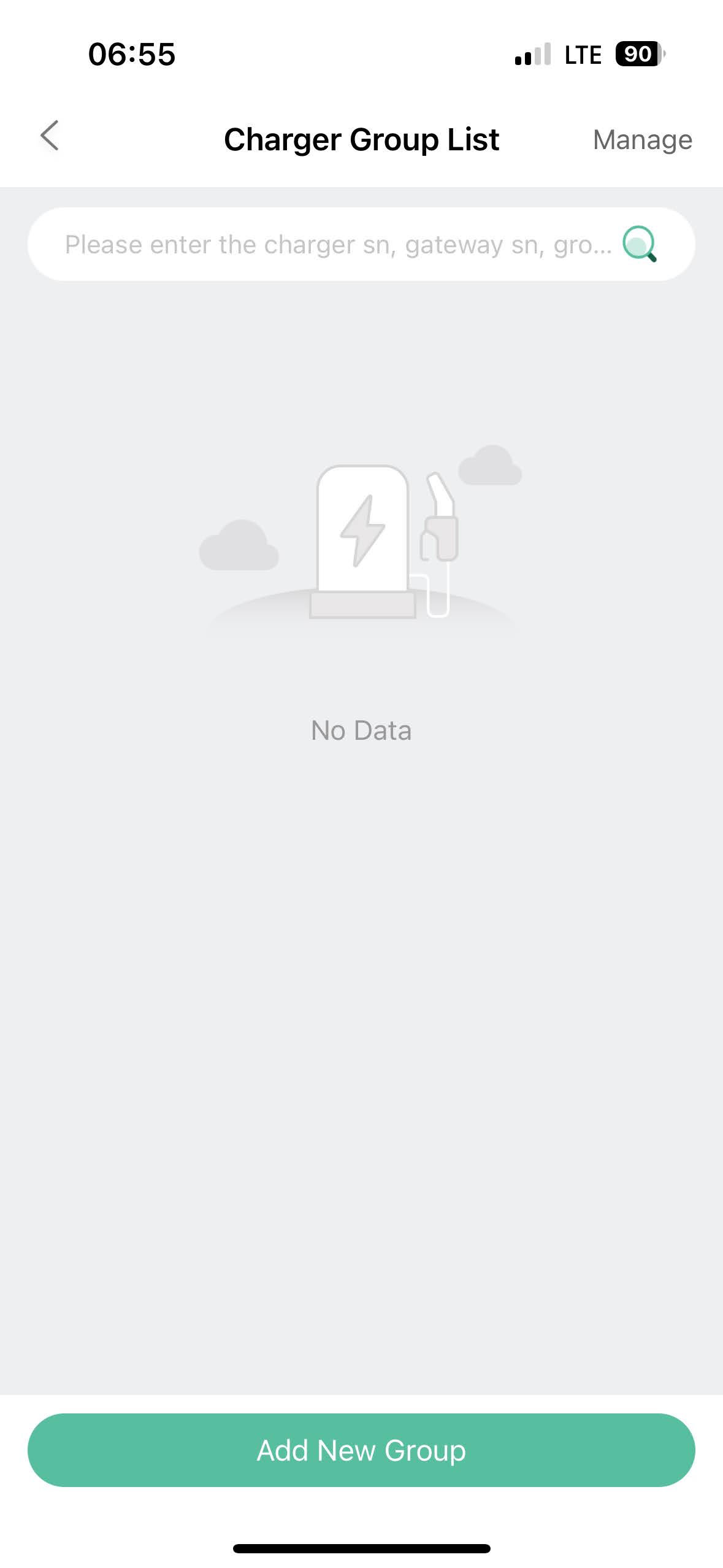

Lägg till ny grupp:

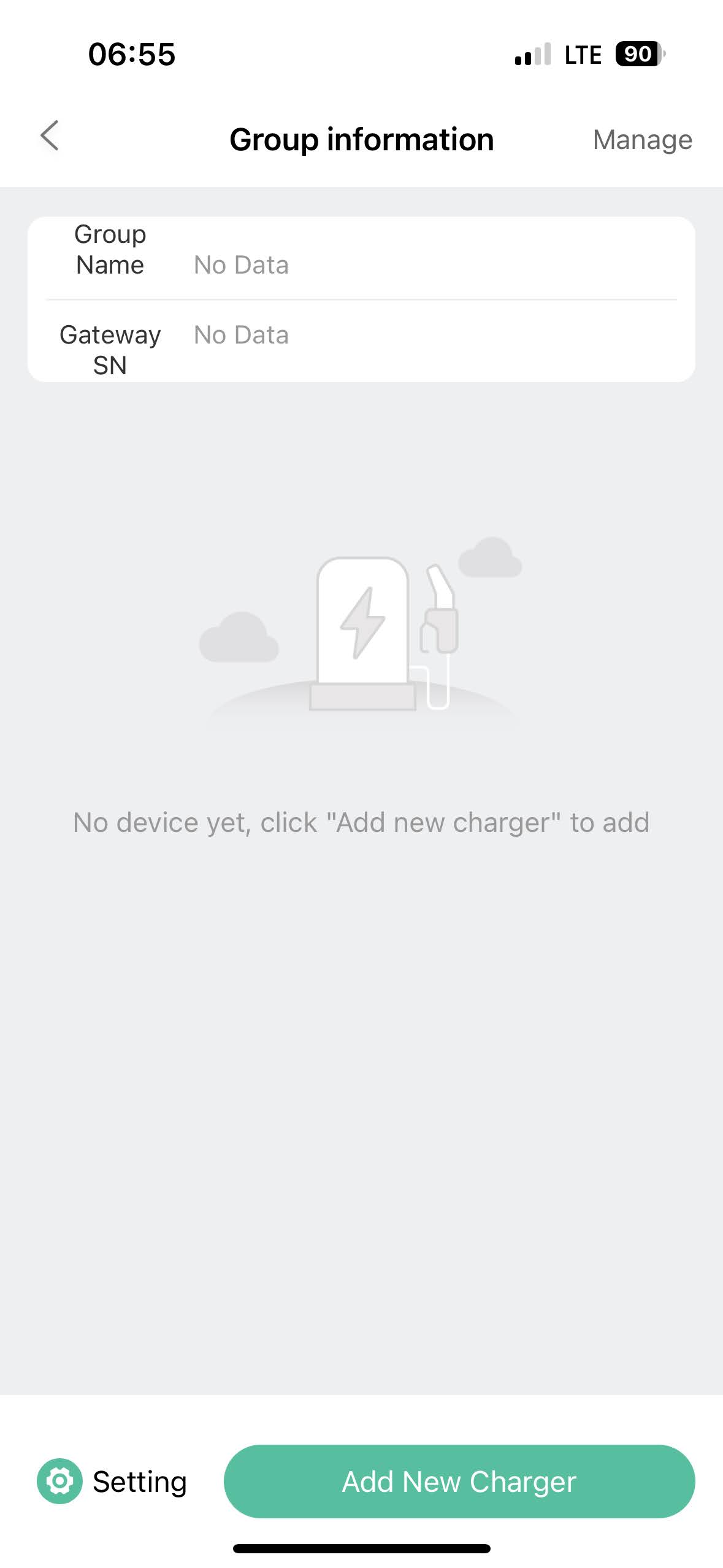

Lägg till ny laddare:

Använd Bluetooth-scanning och välj enhet:

Lägg till enheten:

Anslut till Wifi:

När du är ansluten till Wifi klickar du på knappen "Inställningar" nere till vänster:

Klicka på knappen för serverinformation:

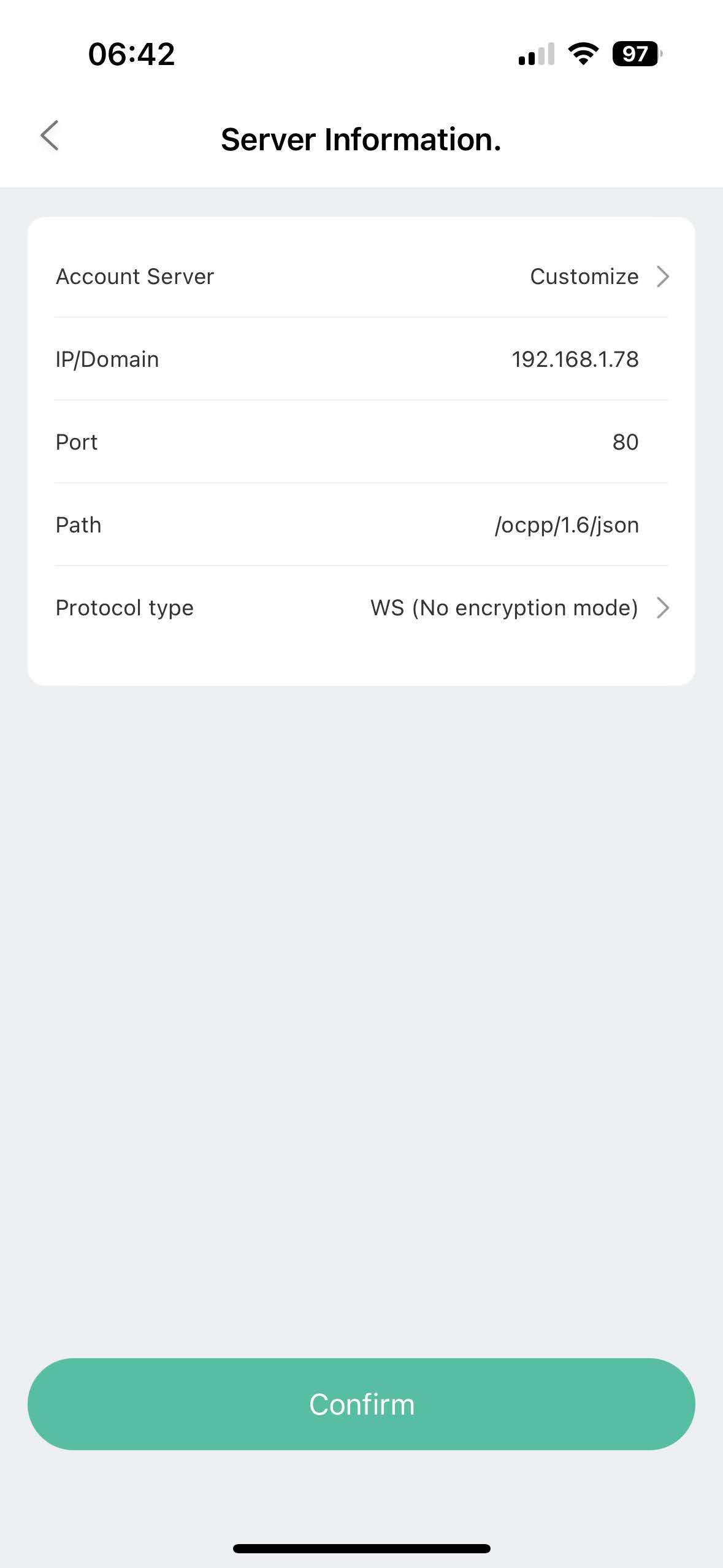

Fyll i serverinformationen enligt nedan:

URL:en till OCPP-servern hämtas från Reduxi-kontrollen.

Exempel på URL = ws://192.168.1.78/ocpp/1.6/json/

Protokolltyp = WS

IP/Domän = 192.168.1.78

Port = 80 (för WS-protokoll)

Sökväg = /ocpp/1.6/json/

Det sista steget är hemsidan för den anslutna EV-laddaren:

3. OCPP-kommunikation mellan AXIbox 11K-laddaren och Reduxi-styrenheten

3.1 Lägg till enhet

Logga först in på den lokala Reduxi-konfiguratorn och lägg till en ny enhet genom att klicka på knappen "Lägg till enhet".

3.2 Välj den enhet som du vill lägga till

I det första steget väljer du grundläggande inställningar:

Välj typ av enhet: Laddare för elfordon,
Välj typ: OCPP 1.6 - JSON,
Namnge enheten.

3.3 Konfiguration av enhet för OCPP

Det andra steget används för kommunikationskanalen, för att OCPP-kommunikationen ska fungera korrekt. Fyll först i Device identifier (SN för AXIbox 11K) som erhållits från Evchargo-appen och som måste ställas in i kommunikationskanalen.

När OCPP JSON 1.6-protokollet används behövs serverns OCPP-URL, som genereras av Reduxi-styrenheten. URL kan erhållas direkt från kommunikationskanalen.

Exempel på URL: ws://192.168.1.78/ocpp/1.6/json/

3.4 Testkommunikation

För att säkerställa att OCPP-kommunikationen är upprättad kan ett kommunikationstest utföras via knappen "Test communication" som finns längst ned till höger efter alla fält för kommunikationskanaler.
