Anslutningen mellan Reduxi och GL-laddningen LiteBox kan köra DLMS för att skydda installationen.

1. Logotyp

2. Anslut GL Charge LiteBox till datorn

2.1 Anslutning mellan PC och laddare

Båda enheterna måste vara anslutna till samma nätverk för att GL Charge Litebox ska kunna konfigureras. När detta kriterium är uppfyllt kan användaren ansluta till laddarens webbläsargränssnitt med önskad webbläsare.

Förfarande:

Klistra in/skriv IP och lägg till port 8080 för laddaren i din webbläsare (exempel: 10.150.1.104:8080)
Logga in med, Användarnamn: admin, Lösenord:glc999

2.2.1 Webbläsargränssnitt (konfiguration av laddare)

Steg för korrekta inställningar:

Laddningsläge, inställd på 1 = APP.
Ställ in laddarens ID till önskat värde (exempel: 1234).
Skriv/klistra in server-URL:en för Reduxi-styrenheten (se 3.3 Enhetskonfiguration för OCPP).
Ta bort autentiseringsnyckel.

3. OCPP-kommunikation mellan LiteBox för GL-laddning och Reduxi-styrenheten

3.1 Lägg till enhet

Logga först in på den lokala Reduxi-konfiguratorn och lägg till en ny enhet genom att klicka på knappen "Lägg till enhet".

3.2 Välj den enhet som du vill lägga till

I det första steget väljer du grundläggande inställningar:

Välj typ av enhet: Laddare för elfordon,
Välj typ: OCPP 1.6 - JSON,
Namnge enheten.

3.3 Konfiguration av enhet för OCPP

Det andra steget används för kommunikationskanalen, för att OCPP-kommunikationen ska fungera korrekt. Fyll först i enhetsidentifieringen(Set charger ID 2.2.1) från webbläsaren, som måste klistras in i det första fältet för kommunikationskanalen.

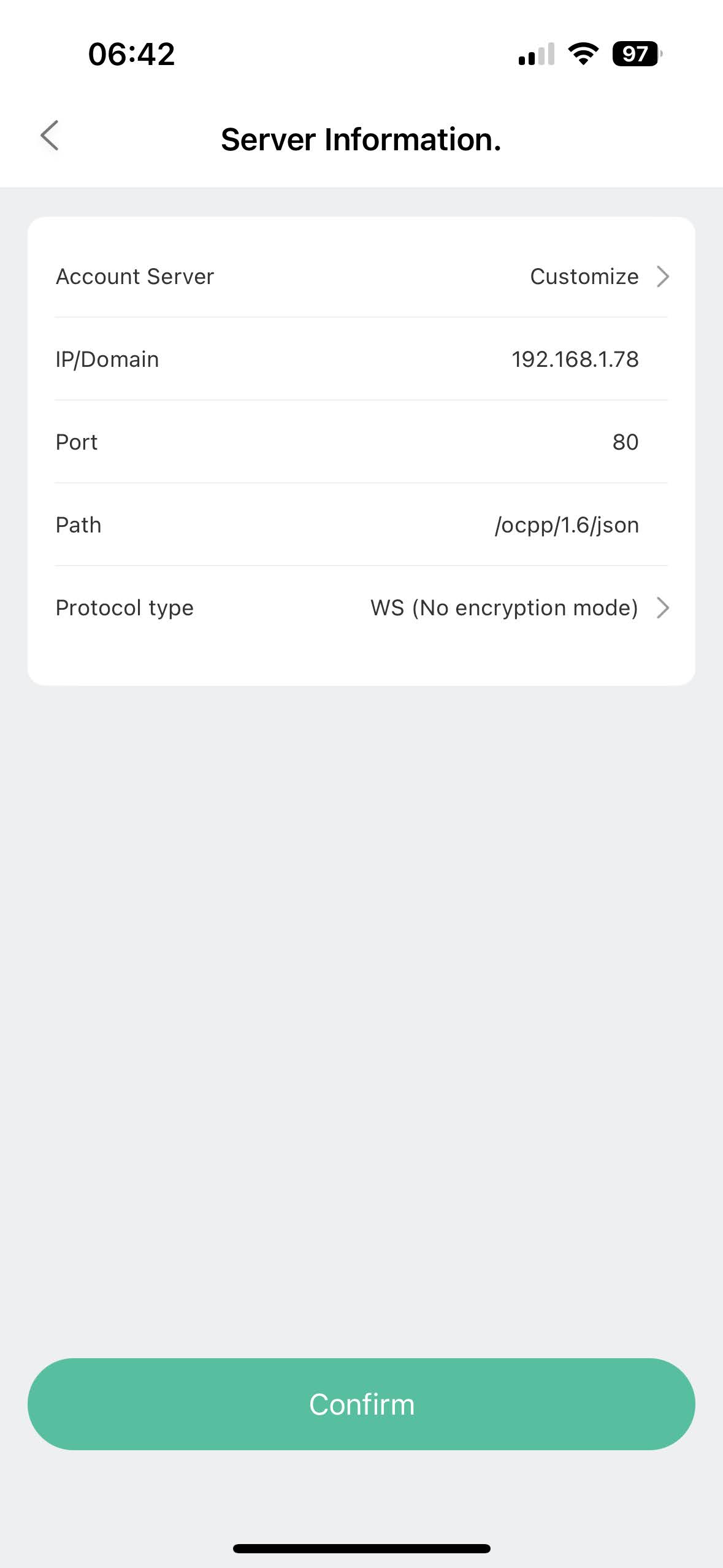

När OCPP JSON 1.6-protokollet används behövs serverns OCPP-URL, som genereras av Reduxi-styrenheten. URL kan erhållas direkt från kommunikationskanalen.

Exempel på URL: ws://10.150.120/ocpp/1.6/json/

3.4 Testkommunikation

För att säkerställa att OCPP-kommunikationen är upprättad kan ett kommunikationstest utföras via knappen "Test communication" som finns längst ned till höger efter alla fält för kommunikationskanaler.
