Anslutningen mellan Reduxi och GL Charge GlowBox kan köra DLM för att skydda installationen.

1. Logotyp

2. Anslut GL Charge GlowBox till Reduxi med Modbus RTU

2.1 Fysisk anslutning mellan Reduxi-styrenheten och GL Charge GlowBox

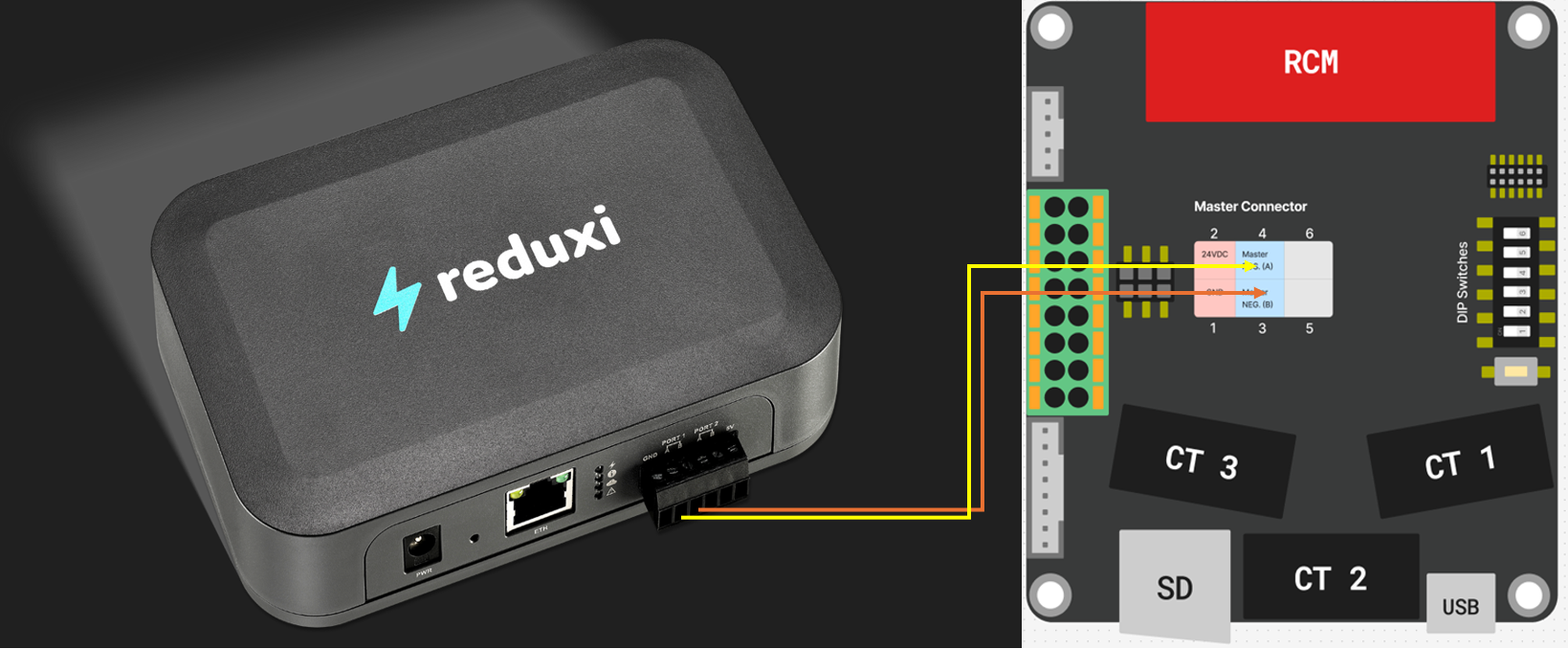

För Modbus RTU måste en fysisk anslutning upprättas enligt bilden nedan:

För Modbus RTU måste de första 4 av 6 dip-switchar ställas in på OFF, 5 och 6 dip-switchar används för att definiera slavadresser.

Exempel:

Dip-switchar (1,2,3,4) = OFF
Dip-switchar (5,6) = OFF och OFF--> adress 1

3. ModbusRTU-kommunikation mellan GL Charge Glowbox och Reduxi-styrenheten

3.1 Lägg till enhet

Logga först in på den lokala Reduxi-konfiguratorn och lägg till en ny enhet genom att klicka på knappen "Lägg till enhet".

3.2 Välj den enhet som du vill lägga till

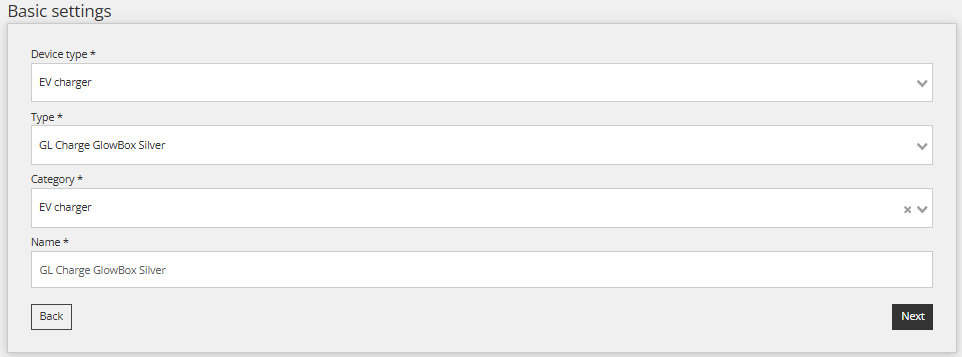

I det första steget väljer du grundläggande inställningar:

• Välj typ av enhet: Laddare för elfordon,
• Välj typ: GL Charge GlowBox Silver
• Namnge enheten.

3.3 Enhetskonfiguration för Modbus RTU-kommunikationskanal

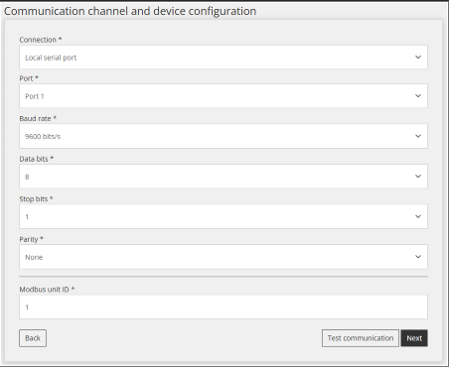

Ange de parametrar som krävs enligt bilden nedan. Slavadressen kan variera beroende på inställningarna för DIP-omkopplaren, punkt 2.1

3.4 Testkommunikation

För att säkerställa att Modbus RTU-kommunikationen är upprättad kan ett kommunikationstest utföras via knappen "Test communication" som finns längst ned till höger efter alla fält för kommunikationskanaler.

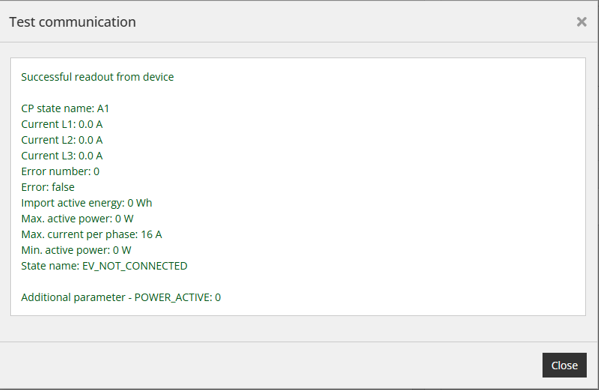

Kommunikationssvar:

4. Avläsningar från enheten

Denna punkt visar hur man kontrollerar avläsningar från enheten. Detta görs under "Device/Last measurement".

När enheten väl har lagts till via konfiguratorn kan den övervakas via molnapplikationen Reduxi.
