Integrera Reduxi med ETREL INCH Core-laddaren via Wi-Fi, med hjälp av OCPP-protokollet. Reduxis flexibilitet möjliggör kostnadsminskningar på upp till 30 %.

1. Etrel INCH Core app:

1.1 Etrel INCH Teknisk dokumentation för kärnverksamheten:

1.2 Applikationen finns tillgänglig i Google Store:

https://play.google.com/store/apps/details?id=com.landisgyr.inchcore&hl=en_US

1.3 Applikationen finns tillgänglig på Apple App Store:

https://apps.apple.com/us/app/inch-core/id6475773662

2. Anslut till ETREL INCH-kärnan till Wi-Fi

Detaljerade instruktioner visas på länken:

https://landisgyr-evsolutions.atlassian.net/wiki/spaces/EKC/pages/3621584948/Wi-Fi+Connection

3. Anslut till ETREL INCH kärnladdare

När laddaren är ansluten till Wi-Fi kan den nås direkt. Anslutningen upprättas genom att öppna laddarens IP-adress 192.168.1.250 i den webbläsare som användaren föredrar.

Inloggningsuppgifter:

användare: root@etrel.com

lösenord: toor

3.1 Anslutning till OCPP-backendserver (Reduxi)

När du är ansluten till EV-laddaren går du till avsnittet "Connectivity" (första bilden) och klistrar in Reduxi-serverns URL (punkt 4.3) i fältet för backend-server, som visas i den andra bilden nedan.

OBS: Kopiera identiteten för laddningspunkten så att den kan användas i punkt 4.3.

4. OCPP-kommunikation mellan ETREL INCH-kärnan och Reduxi-styrenheten

4.1 Lägg till enhet

Logga först in på den lokala Reduxi-konfiguratorn och lägg till en ny enhet genom att klicka på knappen "Lägg till enhet".

4.2 Välj den enhet som du vill lägga till

I det första steget väljer du grundläggande inställningar:

Välj typ av enhet: Laddare för elfordon,
Välj typ: OCPP 1.6 - JSON,
Namnge enheten.

4.3 Enhetskonfiguration för OCPP (kommunikationskanal)

Det andra steget används för kommunikationskanalen, för att OCPP-kommunikationen ska fungera korrekt. Fyll först i Device identifier (laddpunktens identitet) som erhålls från EV-laddarens SW-gränssnitt och som måste ställas in i kommunikationskanalen.

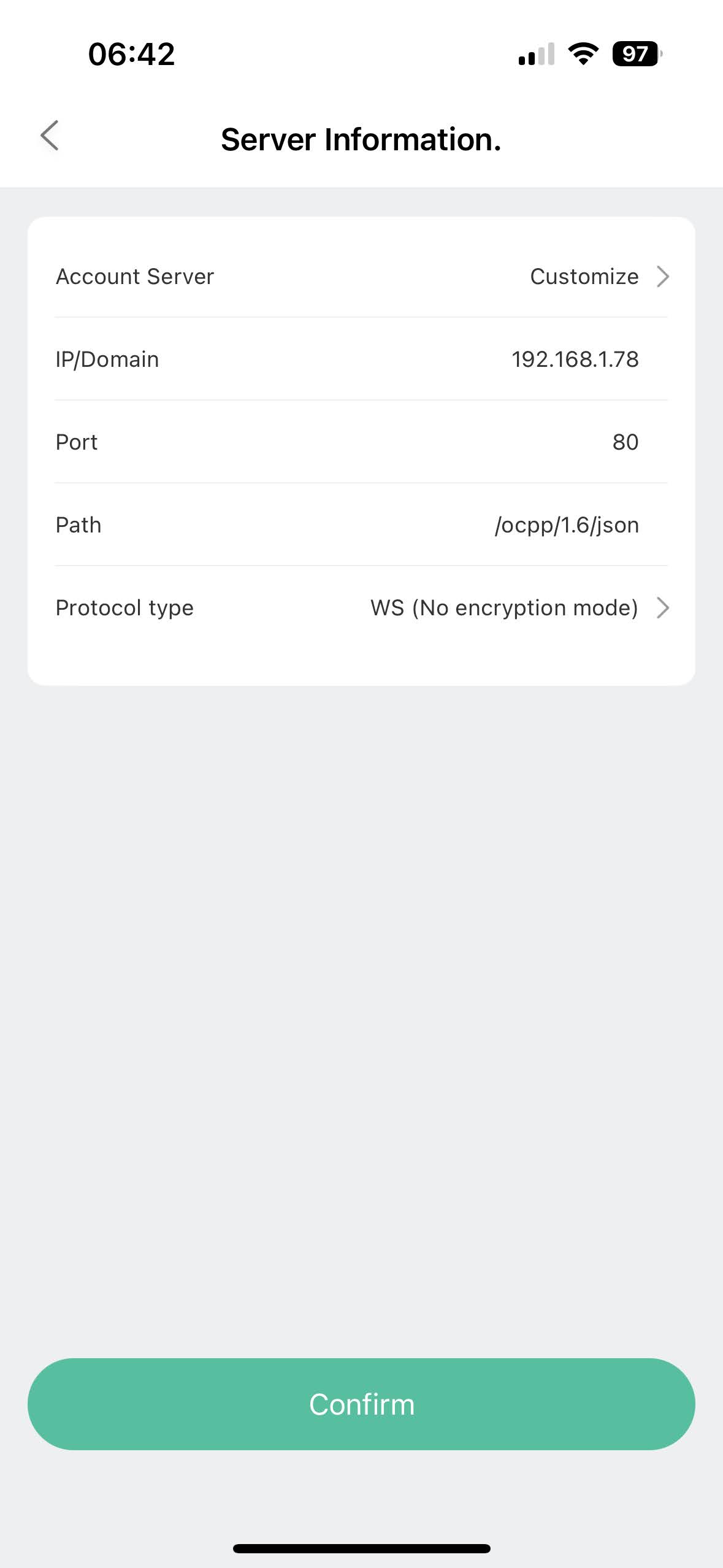

När OCPP JSON 1.6-protokollet används behövs OCPP-serverns URL och den genereras av Reduxi-styrenheten. URL kan erhållas direkt från kommunikationskanalen.

Exempel på URL: ws://192.168.1.200/ocpp/1.6/json/

4.4 Testkommunikation

För att säkerställa att OCPP-kommunikationen är upprättad kan ett kommunikationstest utföras via knappen "Test communication" som finns längst ned till höger efter alla fält för kommunikationskanaler, som visas i den övre bilden från föregående punkt.

Det finns tre olika typer av kommunikationssvar.

Fall 1: Kommunikationen fungerar som den ska.

Lägg till enhet - kontrollera kommunikation.png
