Spara upp till 30 % på energikostnaderna genom att använda Stiebel Eltron-värmepumparnas SG-färdiga kontakter via Reduxi Gateway, vilket möjliggör dynamisk kontroll för att anpassas till fluktuerande energipriser.

1. Nödvändiga komponenter för att ansluta Reduxi-regulatorn till Stiebel Eltron-värmepumpen.

För att upprätta kopplingen mellan Reduxi-regulatorn och Stiebel Eltron-värmepumpen behövs två komponenter:

1. Reduxi Controller
2. Reduxi Gateway-enhet med 3x (30:1A) strömsensorer (CT)

Reduxi Gateway-enheten måste först läggas till (anslutas) till Reduxi-styrenheten för att styra/driftsätta värmepumpens driftlägen. Anslutningen kan upprättas trådlöst (WLAN) eller trådlöst via en UTP-kabel (LAN). Du kan hitta mer om anslutningen på Gateway to Controller-anslutningen. Reduxi Gateway-enheten inkluderar även 3x(30:1A) strömsensorer (transformator) som används för att mäta den elektriska strömmen (dvs. effekt) för varje fas i värmepumpen. Dessutom används två reläutgångar för att generera signaler till SG-klara kontakter, vilket påverkar värmepumpens driftlägen.

2. Ansluta en Reduxi-kontroller och Gateway-enhet till det lokala nätverket

En symbolisk bild av hela anslutningen från Reduxi-regulatorn till värmepumpen visas nedan:

För ytterligare information om hur du ansluter en Reduxi Gateway-enhet, följ länken: Så här konfigurerar du Reduxi Gatway.

3. Anslutning av Reduxi GW-enhetens relä till SG-klara kontakter på en värmepump

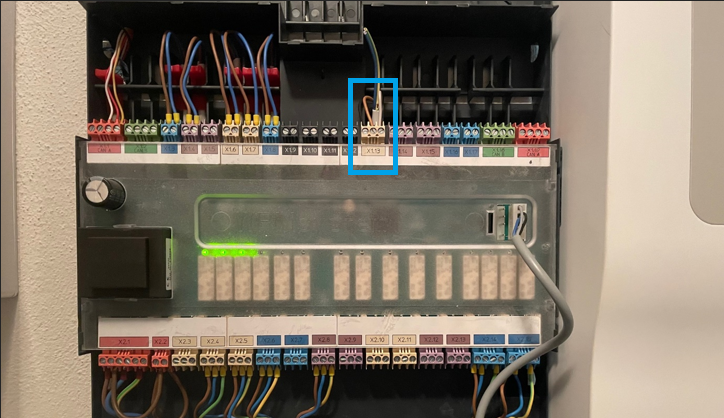

För att fysiskt ansluta Reduxi Gateway-enhetens reläer till de SG-färdiga kontakterna på värmepumpen är det viktigt att fastställa de exakta placeringarna för de SG-ready-kontakterna på värmepumpens kretskort. Bilden nedan visar placeringen av de SG-färdiga kontakterna på Stiebel Eltron värmepumpens kretskort.  Den andra bilden visar anslutningar från reläer till SG-förberedda kontakter.

SG-förberedda kontakter på HP-kretsplatsen (X1.13-kontakt):

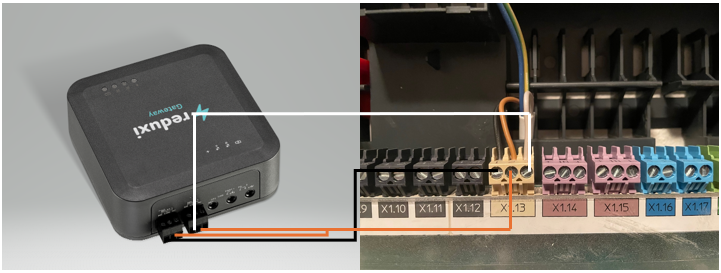

Anslutning från Reduxi GW-enhet till SG-förberedda kontakter på HP:

INGEN kontakt för det första reläet på Reduxi GW-enheten --> Första kontakten på X1.13-kontakt; Svart tråd

COM-kontakt för båda reläerna på Reduxi GW-enheten --> Andra kontakten på X1.13-kontakt; Brun tråd

INGEN kontakt på det andra reläet på Reduxi GW-enheten --> Tredje kontakten på X1.13-kontakt ; Vit tråd

Förbindelse:

Observera: Reduxi Gateway-enheten tillåter användning av reläutgångar som permanent stängda " Normalt stängda - NC " eller öppnade " Normalt öppna - NO ", medan i fallet med Stiebel Eltron-värmepumpen används NO-kontakter.

4. Reduxi Gateway-enhet som mätare med strömsensorer

Strömsensorerna (CT) som ingår i Reduxi Gateway-satsen måste anslutas till tre ingångar, en för varje fas, som illustreras i bilden nedan.

Strömgivaren täcker värmepumpens individuella fasledning (L1, L2, L3), bilden nedan:

5. Lägger till värmepump som en ny enhet i Reduxi-konfiguratorn

För att lägga till en ny värmepump som en enhet eller för att redigera en befintlig, följ dessa steg, detaljerade i enskilda punkter nedan.

5.1 Lägga till en enhet

Logga in lokalt till Reduxi-konfiguratorn -applikationen på styrenheten och tryck på Lägg till enhetsknapp.

5.2 Välj den enhet du vill lägga till

I det första steget (grundinställningar) väljer du grundparametrarna för enheten du vill lägga till:

• Enhetstyp: VVS,
• Typ: Redxi Meter
• Namn: Ange namnet på enheten.

5.3 Kommunikationskanal

Den första delen av kommunikationskanalinställningen är utformad för anslutning mellan Reduxi Gateway-enheten och Reduxi-styrenheten. Fyll i fälten som visas i bilden nedan (fylls i automatiskt).

Den andra delen av kommunikationskanalen är avsedd för de aktuella sensorinställningarna för Reduxi Gateway-enheten, där vi väljer "Auto detect from gateway" för alla aktuella sensorer.

Den tredje delen av kommunikationskanalen är tillägnad definitionen av signaler från reläerna på Redux GW-enheten.

Logik för kombination av SG-färdiga signaler:

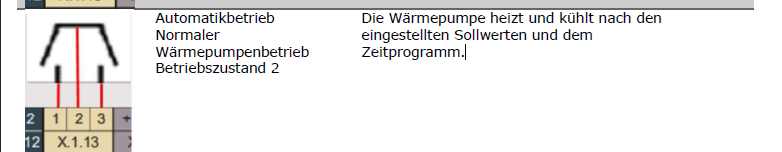

ON-läge (normal drift), båda reläerna är öppna (NEJ):

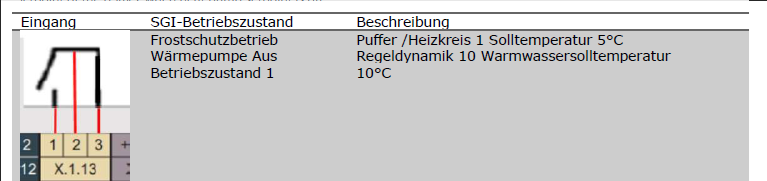

AV-läge (ej i drift), det första reläet är öppet (NO) och det andra är stängt (NC):

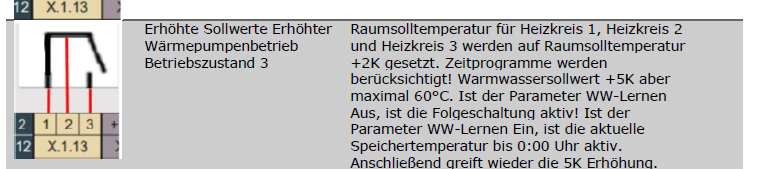

ECO-läge (något ökad effektdrift), det första reläet är stängt (NC) och det andra öppnas (NO) :

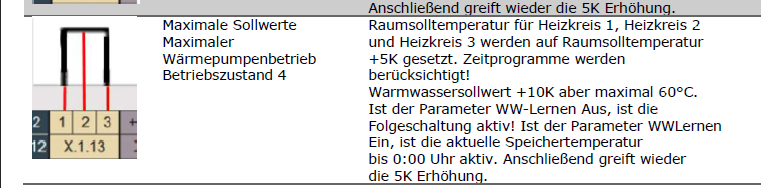

BOOST-läge (ökad effektdrift), båda reläerna är slutna (NC):

Tabell för driftlägen,

 notera NO står för normalt öppet :

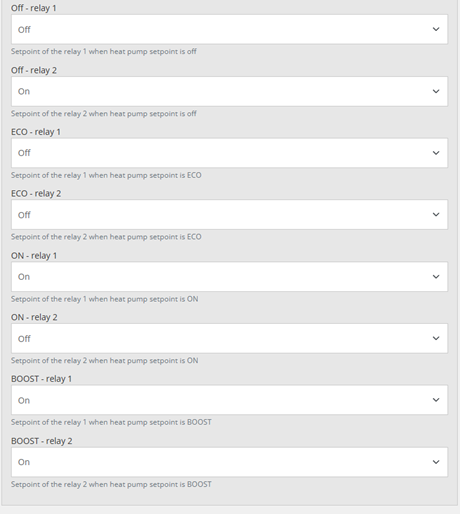

Fullständig konfiguration av reläsignalerna i Reduxi-konfiguration:

5.5 Kommunikationstest

Kommunikationstestet utförs med hjälp av knappen "Testa kommunikation", placerad på den nedre högra sidan efter alla parametrar i kommunikationskanalen.

Kommunikationstestet kan returnera två svar:

1. Kommunikationen fungerar korrekt, bilden nedan:

2. Kommunikationen fungerar inte korrekt, bilden nedan:

5.6 Avancerade inställningar

Den avancerade inställningen är godtycklig och beror på de specifika behoven på platsen där Reduxi-styrenheten är installerad. När du är klar med alla avancerade inställningar, tryck på knappen "Klar" längst ned till höger.

5.7 Senaste mätningar

Efter att framgångsrikt upprättat kommunikation med den nyligen tillagda enheten kan dess värden kontrolleras under Devices/Sieble Eltron HP i Reduxi-konfiguratorn som ett ytterligare test .

För avancerad värmepumpsstyrning, integrera enheten i Reduxi-systemets strategi. Under Enheter/Stiebel Eltron VP i Reduxi-konfiguratorn, måste styrningstypen ställas in på AUTO så att strategikommandon påverkar VP:n.

För att uppnå maximal flexibilitet och energikostnadsminskning med avseende på dynamiskt pris och dynamiska tariffer, följ instruktionerna för hur man definierar strategi på denna länk: Strategier för Reduxi-kontroller.

Efter att ha lagt till enheten och kontrollerat värdena, kan enheten inspekteras och kontrolleras även via Reduxi-applikationen.
