Spara upp till 30 % på energikostnaderna genom att använda Panasonics värmepumpars SG-färdiga kontakter via Reduxi Gateway, vilket möjliggör dynamisk kontroll för att anpassas till fluktuerande energipriser.
1. Komponenter som krävs för att ansluta Reduxi-regulatorn till Panasonic värmepump.
För att upprätta kopplingen mellan Reduxi-regulatorn och Panasonic-värmepumpen behövs två komponenter:
- Reduxi Controller
- Reduxi Gateway-enhet med 3x (30:1A) strömsensorer (CT)
Reduxi Gateway-enheten måste först läggas till (anslutas) till Reduxi-styrenheten för att styra/driftsätta värmepumpens driftlägen. Anslutningen kan upprättas trådlöst (WLAN) eller trådlöst via en UTP-kabel (LAN). Du kan hitta mer om anslutningen på Gateway to Controller-anslutningen. Reduxi Gateway-enheten inkluderar även 3x(30:1A) strömsensorer (transformator) som används för att mäta den elektriska strömmen (dvs. effekt) för varje fas i värmepumpen. Dessutom används två reläutgångar för att generera signaler förSG-klara kontakter, vilket påverkar värmepumpens driftlägen.
2. Ansluta en Reduxi-kontroller och Gateway-enhet till det lokala nätverket
En symbolisk bild av hela anslutningen från Reduxi-regulatorn till värmepumpen visas nedan:
För ytterligare information om anslutning av en Reduxi Gateway-enhet, följ länken: Så här konfigurerar du Reduxi Gatway.
3. Anslutning av Reduxi GW-enhetens relä till SG-klara kontakter på en värmepump
För att fysiskt ansluta Reduxi Gateway-enhetens reläer till de SG-färdiga kontakterna på värmepumpen är det viktigt att fastställa de exakta placeringarna för de SG-ready-kontakterna på värmepumpens kretskort. Bilden nedan visar placeringen av de SG-förberedda kontakterna på Panasonic
värmepumpens kretskort. Den andra bilden visar anslutningar från reläer till SG-förberedda kontakter.

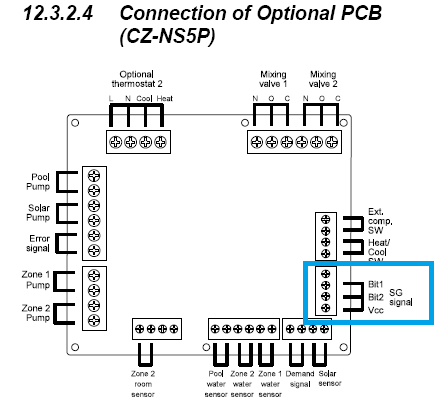

SG-klara kontakter på HP-kretskortet CZ-NS5P:

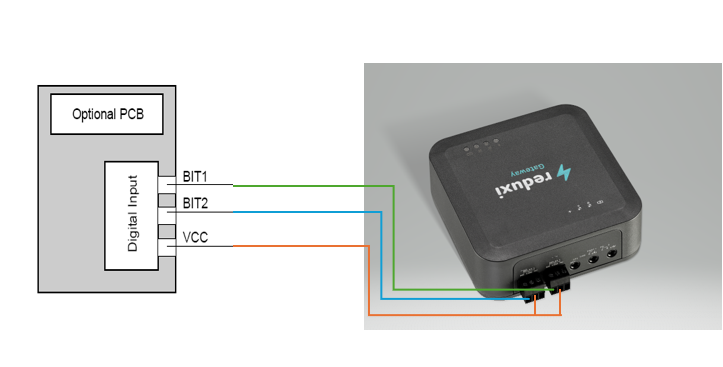

Anslutning från Reduxi GW-enhet till SG-förberedda kontakter på HP:
INGEN kontakt för det första reläet på Reduxi GW-enheten --> till CZ-NS5P, BIT 1 kontakta; Blå tråd
INGEN kontakt för det första reläet på Reduxi GW-enheten --> till CZ-NS5P, BIT 2-kontakt; Grön tråd
COM-kontakt för båda reläerna på Reduxi GW-enhet --> till CZ-NS5P, VCC 2-kontakt; Brun tråd
Observera: Reduxi Gateway-enheten tillåter användning av reläutgångar som permanent stängda " Normalt Sluten - NC " eller öppna " Normalt Öppen - NO ", medan i fallet med värmepumpen Stiebel Eltron används NO-kontakter.
4. Reduxi Gateway-enhet som mätare med strömsensorer
Strömsensorerna (CT) som ingår i Reduxi Gateway-satsen måste anslutas till tre ingångar, en för varje fas, som illustreras i bilden nedan.
Strömgivaren täcker värmepumpens individuella fasledning (L1, L2, L3), bilden nedan:
5. Lägger till värmepump som en ny enhet i Reduxi-konfiguratorn
För att lägga till en ny värmepump som en enhet eller för att redigera en befintlig, följ dessa steg, detaljerade i enskilda punkter nedan.
5.1 Lägga till en enhet
Logga in lokalt till Reduxi-konfiguratorn -applikationen på styrenheten och tryck på Lägg till enhetsknapp.
5.2 Välj den enhet du vill lägga till
I det första steget (grundinställningar) väljer du grundparametrarna för enheten du vill lägga till:
- Enhetstyp: VVS,
- Typ: Redxi Meter
- Namn: Ange namnet på enheten.
5.3 Kommunikationskanal
Den första delen av kommunikationskanalinställningen är utformad för anslutning mellan Reduxi Gateway-enheten och Reduxi-styrenheten. Fyll i fälten som visas i bilden nedan (fylls i automatiskt).
Den andra delen av kommunikationskanalen är avsedd för de aktuella sensorinställningarna för Reduxi Gateway-enheten, där vi väljer "Auto detect from gateway" för alla aktuella sensorer.
Den tredje delen av kommunikationskanalen är tillägnad definitionen av signaler från reläerna på Redux GW-enheten.

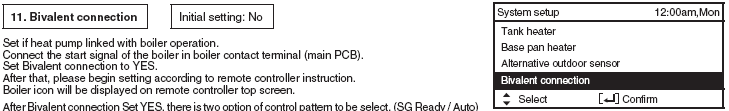

OBS: Följ instruktionerna för HP:s användarmanual för att aktivera SG-förberedda kontakter:

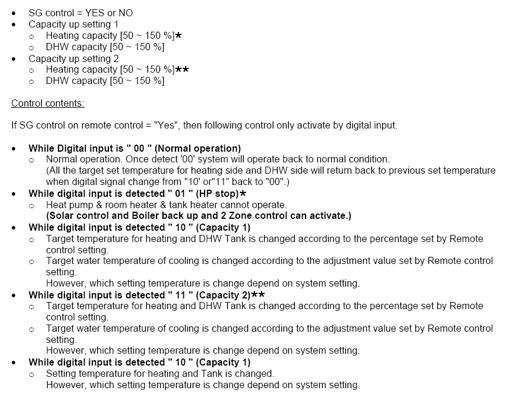

Den fullständiga definitionen av SG-färdiga signaler:

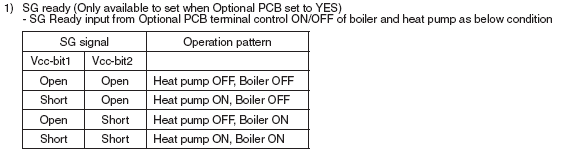

Logiken för SG-ready signalkombinationsdefinition:
ON-läge (Normal drift), det första reläet öppnas (NO) och det andra (SG-ready) öppnas (NEJ):
AV-läge (HP-stopp), det första reläet öppnas (NEJ) och det andra öppnas (NC):
ECO-läge (Kapacitet 1*), det första reläet är stängt (NC) och det andra är öppet (NO) :
BOOST-läge (Kapacitet 2**), det första reläet är stängt (NC) och det andra är öppet (NC) :

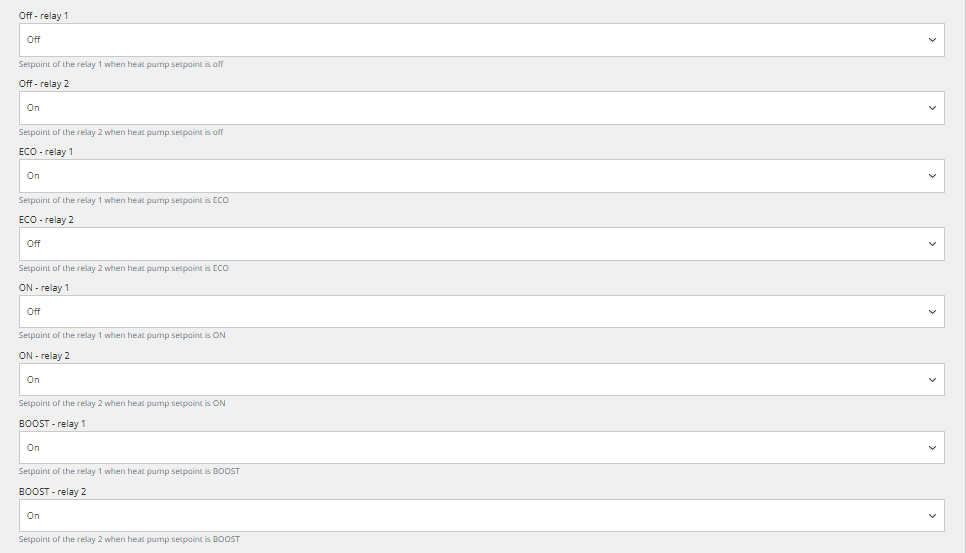

Fullständig konfiguration av reläsignalerna i Reduxi-konfiguration:
5.5 Kommunikationstest
Kommunikationstestet utförs med hjälp av knappen "Testa kommunikation", placerad på den nedre högra sidan efter alla parametrar i kommunikationskanalen.
Kommunikationstestet kan returnera två svar:
1. Kommunikationen fungerar korrekt, bilden nedan:
2. Kommunikationen fungerar inte korrekt, bilden nedan:
5.6 Avancerade inställningar
Den avancerade inställningen är godtycklig och beror på de specifika behoven på platsen där Reduxi-styrenheten är installerad. När du är klar med alla avancerade inställningar, tryck på knappen "Klar" längst ned till höger.
5.7 Senaste mätningar
Efter att framgångsrikt upprättat kommunikation med den nyligen tillagda enheten kan dess värden kontrolleras under Devices/Panasonic HP i Reduxi-konfiguratorn som ett ytterligare test.
För avancerad värmepumpsstyrning, integrera enheten i Reduxis systemstrategi. Under Devices/PanasonicHP i Reduxi-konfiguratorn,kontrolltypen måste ställas in på AUTO så kommandon för strategi kommer att påverka HP.
För att uppnå maximal flexibilitet och energikostnadsreduktion med avseende på dynamiskt pris och dynamiska tariffer, följ instruktionerna för hur man definierar strategi på denna länk: Strategier för Reduxi-kontroller.
Efter att ha lagt till enheten och kontrollerat värdena, kan enheten inspekteras och kontrolleras även via Reduxi-applikationen.
