Spara upp till 30 % på energikostnaderna genom att använda Vaillant geoTHERM-värmepumparnas SG-färdiga kontakter via Reduxi Gateway, vilket möjliggör dynamisk styrning för att anpassas till fluktuerande energipriser.
1. Nödvändiga komponenter för att ansluta Reduxi-regulatorn till Vaillant geoTHERM exklusiv VWS 103/3 värmepump.
För att upprätta kopplingen mellan Reduxi-regulatorn och Vaillant geoTHERM exklusiv VWS 103/3 värmepump behövs två komponenter:
- Reduxi Controller
- Reduxi Gateway-enhet med 3x (30:1A) strömsensorer (CT)
Reduxi Gateway-enheten måste först läggas till (anslutas) till Reduxi-styrenheten för att styra/driftsätta värmepumpens driftlägen. Anslutningen kan upprättas trådlöst (WLAN) eller trådlöst via en UTP-kabel (LAN). Du kan hitta mer om anslutningen på Gateway to Controller-anslutningen. Reduxi Gateway-enheten inkluderar även 3x(30:1A) strömsensorer (transformator) som används för att mäta den elektriska strömmen (dvs. effekt) för varje fas i värmepumpen. Dessutom används två reläutgångar för att generera signaler förSG-klara kontakter, vilket påverkar värmepumpens driftlägen.
2. Ansluta en Reduxi-kontroller och Gateway-enhet till det lokala nätverket
En symbolisk bild av hela anslutningen från Reduxi-regulatorn till värmepumpen visas nedan:
För ytterligare information om hur du ansluter en Reduxi Gateway-enhet, följ länken: Så här konfigurerar du Reduxi Gatway.
3. Anslutning av Reduxi gateway-enhets relä till SG-klara kontakter på en värmepump

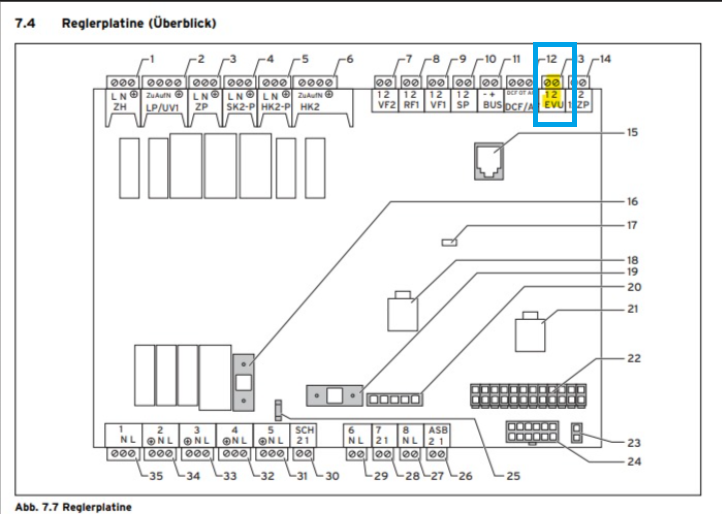

För att fysiskt ansluta Reduxi Gateway-enhetens reläer till de SG-färdiga kontakterna på värmepumpen är det viktigt att fastställa de exakta placeringarna för de SG-ready-kontakterna på värmepumpens kretskort. Bilden nedan visar placeringen av de SG-förberedda kontakterna på Vaillant geoTHERM exklusiv VWS 103/3
värmepumpens kretskort. Den andra bilden visar anslutningar från reläer till SG-förberedda kontakter.
SG-klara kontakter på HP-kretskortet:

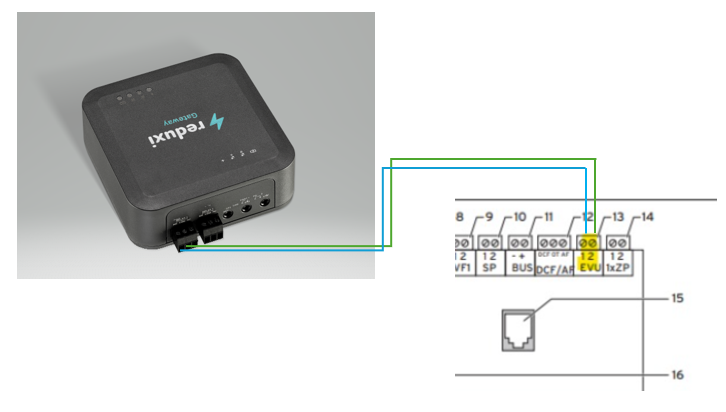

Anslutning från Reduxi gateway-enhet till SG-förberedda kontakter på HP:
NC-kontakt för det första reläet på Reduxi-gateway-enheten --> till kontakt 1 på kontakt 13; Blå tråd
COM-kontakt för det första reläet på Reduxi-gatewayenheten --> till kontakt 2 på kontakt 13; Grön tråd
Observera: Reduxi Gateway-enheten tillåter att reläutgångar används som permanent stängda " Normalt Sluten - NC " eller öppnade " Normalt Öppen - NO ", medan NO-kontakter används för värmepumpen Stiebel Eltron.
4. Reduxi Gateway-enhet som mätare med strömsensorer
Strömsensorerna (CT) som ingår i Reduxi Gateway-satsen måste anslutas till tre ingångar, en för varje fas, som illustreras i bilden nedan.
Strömgivaren täcker värmepumpens individuella fasledning (L1, L2, L3), bilden nedan:
5. Lägger till värmepump som en ny enhet i Reduxi-konfiguratorn
För att lägga till en ny värmepump som en enhet eller för att redigera en befintlig, följ dessa steg, detaljerade i enskilda punkter nedan.
5.1 Lägga till en enhet
Logga in lokalt till Reduxi-konfiguratorn -applikationen på styrenheten och tryck på Lägg till enhetsknapp.
5.2 Välj den enhet du vill lägga till
I det första steget (grundinställningar) väljer du grundparametrarna för enheten du vill lägga till:
- Enhetstyp: VVS,
- Typ: Redxi Meter
- Namn: Ange namnet på enheten.
5.3 Kommunikationskanal
Den första delen av kommunikationskanalinställningen är utformad för anslutning mellan Reduxi Gateway-enheten och Reduxi-styrenheten. Fyll i fälten som visas i bilden nedan (fylls i automatiskt).
Den andra delen av kommunikationskanalen är avsedd för de aktuella sensorinställningarna för Reduxi Gateway-enheten, där vi väljer "Auto detect from gateway" för alla aktuella sensorer.
Den tredje delen av kommunikationskanalen är tillägnad definitionen av signaler från reläerna på Redux-gateway-enheten.
Tabell för driftlägen:
notera NO står för normalt öppen :
| PÅ | AV |
| Relä 1 = NC | Relä 1 = NEJ |
ON-läge (Normal drift), det första reläet är stängt (NC).
AV-läge (HP-stopp), det första reläet öppnas (NEJ)
Fullständig konfiguration av reläsignalerna i Reduxi-konfiguration:
5.5 Kommunikationstest
Kommunikationstestet utförs med hjälp av knappen "Testa kommunikation", placerad på den nedre högra sidan efter alla parametrar i kommunikationskanalen.
Kommunikationstestet kan returnera två svar:
1. Kommunikationen fungerar korrekt, bilden nedan:
2. Kommunikationen fungerar inte korrekt, bilden nedan:
5.6 Avancerade inställningar
Den avancerade inställningen är godtycklig och beror på de specifika behoven på platsen där Reduxi-styrenheten är installerad. När du är klar med alla avancerade inställningar, tryck på knappen "Klar" längst ned till höger.
5.7 Senaste mätningar
Efter att framgångsrikt upprättat kommunikation med den nyligen tillagda enheten kan dess värden kontrolleras under Devices/Vaillant geoTHERM exklusiv VWS 103/3 värmepump i Reduxi-konfiguratorn som ett ytterligare test.
För avancerad värmepumpsstyrning, integrera enheten i Reduxis systemstrategi. Under Enheter/Vaillant geoTHERM exklusiv VWS 103/3 i Reduxi-konfiguratorn måste styrtypen ställas in på AUTO så att strategikommandon påverkar värmepumpen.
För att uppnå maximal flexibilitet och energikostnadsreduktion med avseende på dynamiskt pris och dynamiska tariffer, följ instruktionerna för hur man definierar strategi på denna länk: Strategier för Reduxi-kontroller.
Efter att ha lyckats lägga till enheten och kontrollera värdena kan enheten inspekteras och kontrolleras även via Reduxi-applikationen.
