Att integrera Reduxi med P1-omvandlaren och Siemens IM350/IM150 smarta mätare möjliggör datainsamling i realtid, avgörande för optimal systemflexibilitet.

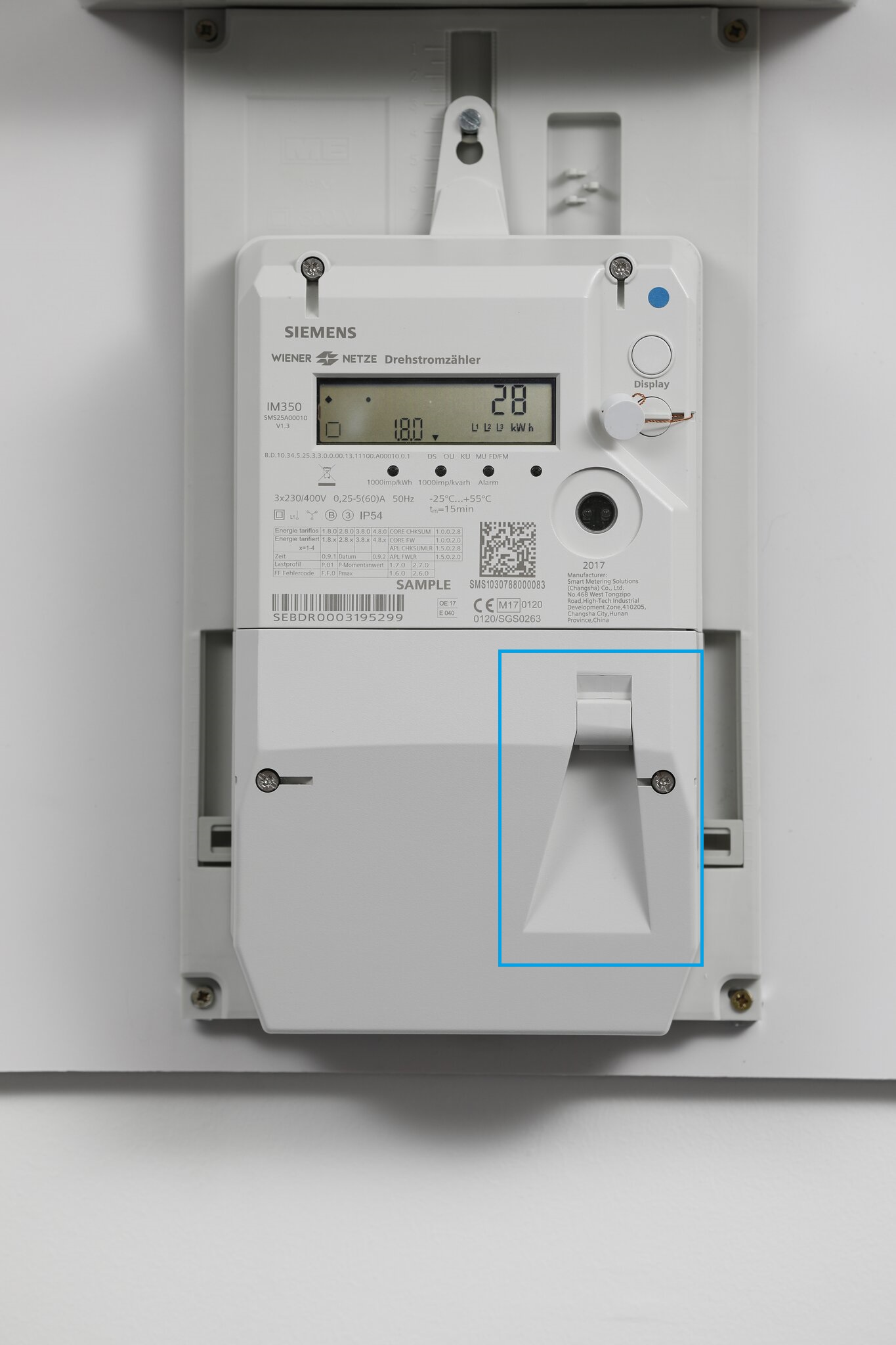

Bild: P1-port på Siemens IM350

1. Komponenter för att upprätta en anslutning till en smart mätare Siemens IM350/IM150

Komponenter:

Reduxi-kontroller i vissa fall Reduxi Gateway-enhet om det behövs som en tilläggsenhet.
Omvandlare P1 till RS485.
PoE-injektor med en RJ12-han- och honkontakt (enhet behövs för att upprätta extern matning till dataledningen).
En kabel med två RJ12 hankontakter.

2. Fysisk anslutning mellan P1-porten på den smarta mätaren till Reduxi Controller med P1/RS485-omvandlare.

OBS: Siemens IM350/ IM150 behöver en EXTERN FÖRSÖRJNING för att aktivera avläsningar från P1.

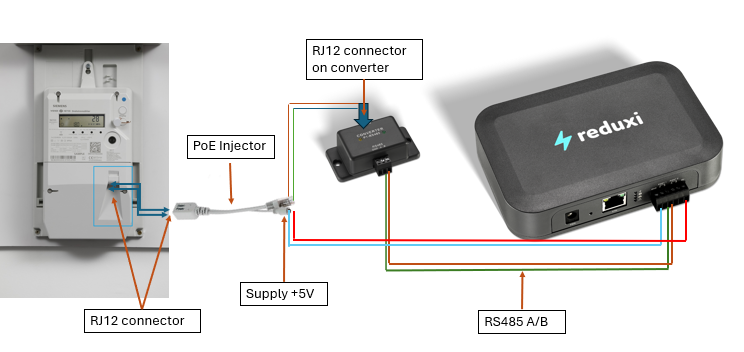

2.1 Anslutning med P1/RS485-omvandlare:

Anslutning, beskrivning:

P1-port på smartmätaren till PoE-injektor med kabel med två RJ12-hankontakter.
RJ12-hankontakt från PoE-injektor till honkontakt på P1/RS485-omvandlare.
RS485 A och B PIN på P1/RS485 omvandlare till A och B PIN på RS485-1 eller RS485-2 på Reduxi styrenhet.
0/+5 V PIN från Reduxi-styrenheten för att mata ingång på PoE-injektor --> matningsanslutning för dataledningen.

Om hur man ansluter Reduxi-kontrollern till det lokala nätverket, följ länken: Hur ansluter man Reduxi-kontrollern?

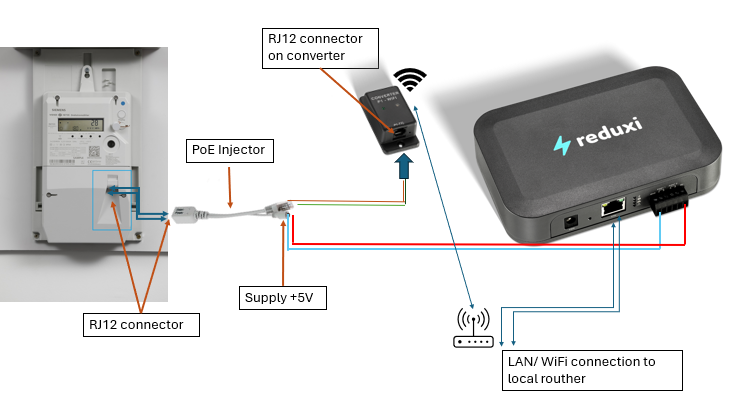

2.2 Anslutning med P1/Wi-Fi-omvandlare:

Anslutning, beskrivning:

P1-port på smartmätaren till PoE-injektor med kabel med två RJ12-hankontakter.
RJ12-hankontakt från PoE-injektor till honkontakt på P1/Wi-Fi-omvandlare.
0/+5 V PIN från Reduxi-styrenheten för att mata ingången på PoE-injektorn --> matningsanslutning för dataledningen.
Dataöverföring mellan P1/Wi-Fi-omvandlaren och Reduxi-styrenheten upprättas via det lokala nätverket.

Om hur man ansluter Reduxi-kontrollern till det lokala nätverket, följ länken: Hur ansluter man Reduxi-kontrollern?

Om hur du ansluter P1/WiFi till det lokala nätverket, följ länken: Reduxi Converter P1 WiFi

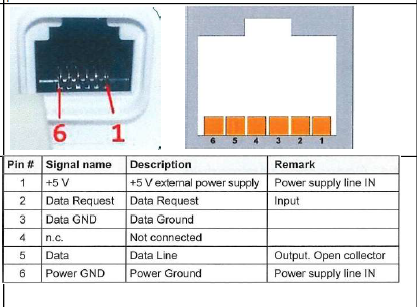

3. PIN-definition för P1-ports smarta mätargränssnitt

OBS: Matningsstift är definierade för PIN 1 = +5V och PIN 2 = 0V

PIN definition på tyska:

4. Lägga till en ny enhet (Siemens IM350/IM150)

Logga in lokalt på Reduxi-konfiguratorn -applikationen på styrenheten och tryck på Lägg till enhetsknapp.

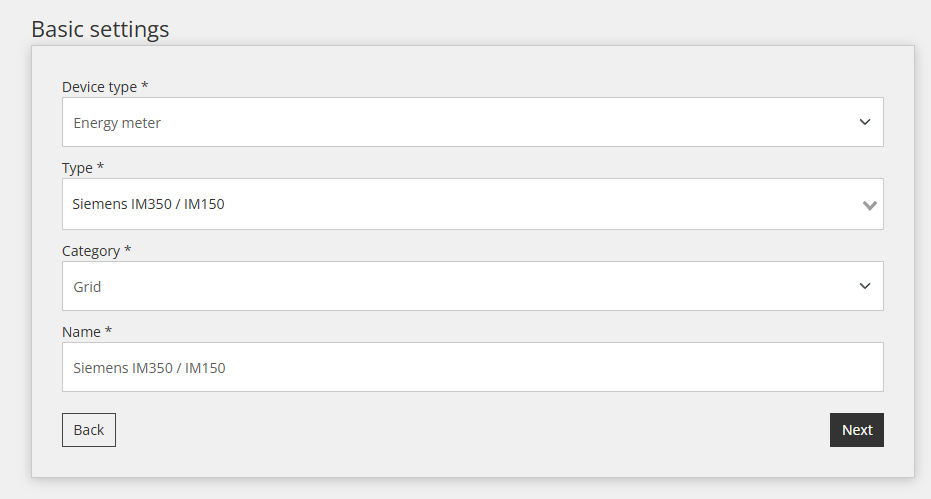

4.1 Grundinställningar

Inom det första steget definieras grundläggande inställningar:

Välj enhetstyp: Smart mätare,
Välj typ: Siemens IM350 / IM150
Namnge enheten

4.2 Enhetskonfiguration för kommunikationskanal

Det andra steget innebär att konfigurera kommunikationskanalen, vilket är viktigt för kommunikation mellan enheter.

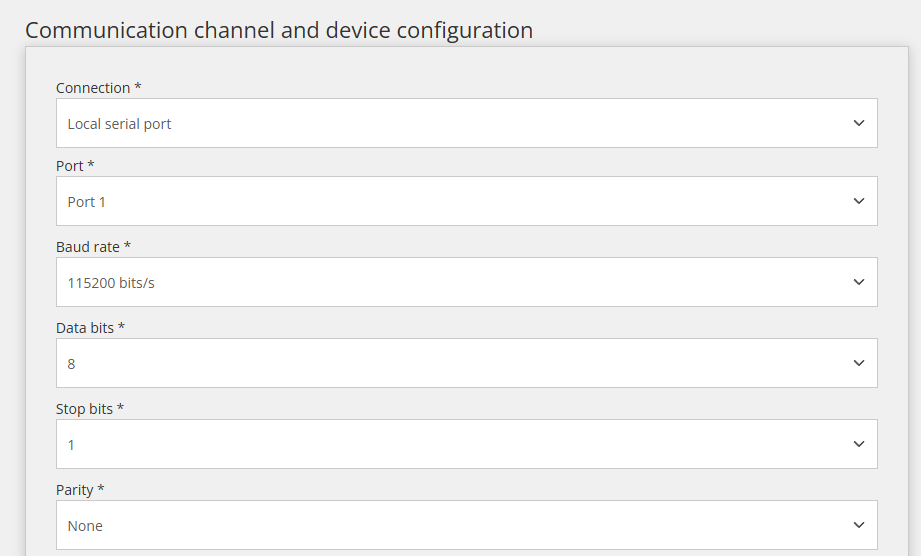

Den första delen av kommunikationskanalinställningarna:

Den andra delen av kommunikationskanalen:

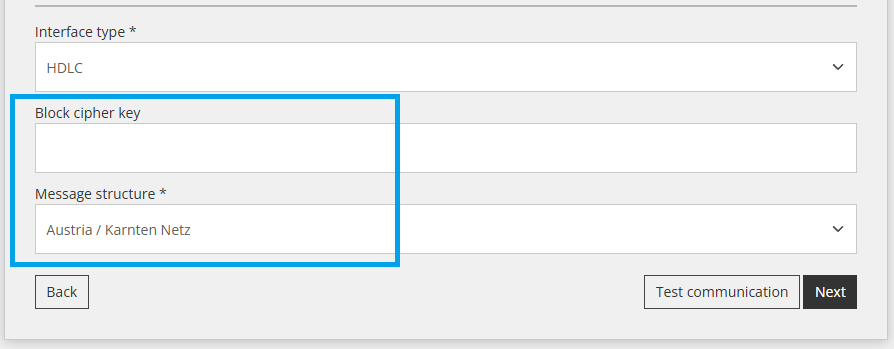

Ytterligare två parametrar behövs:

Blockera chiffernyckel (erhållen från lokal DSO)
Meddelandestruktur (beror på DSO)

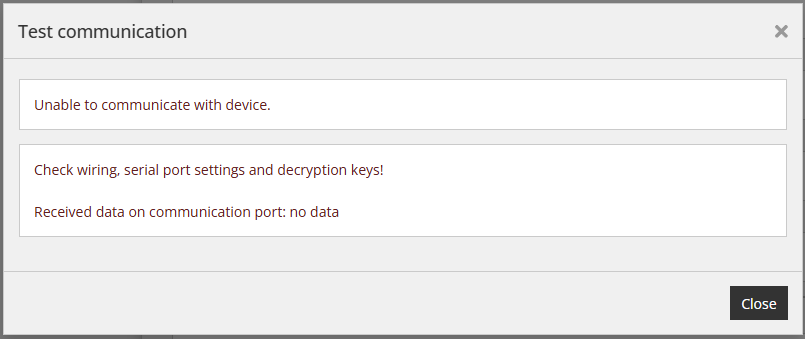

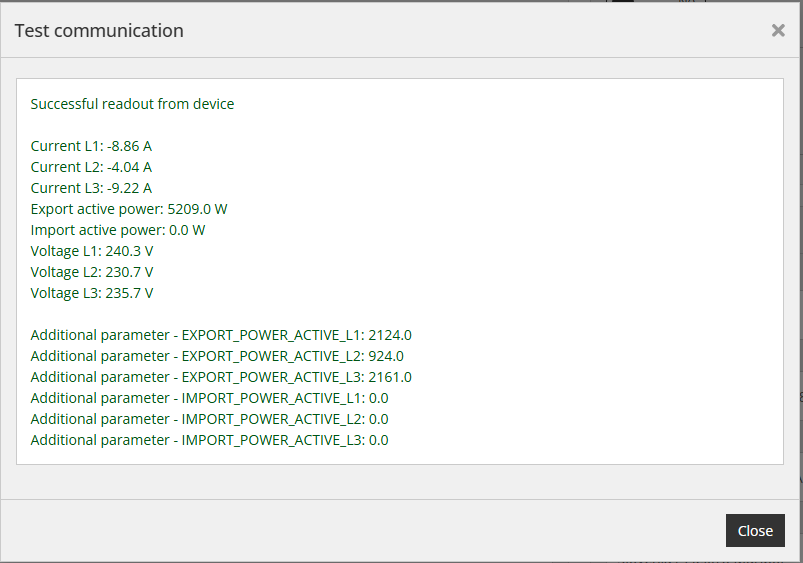

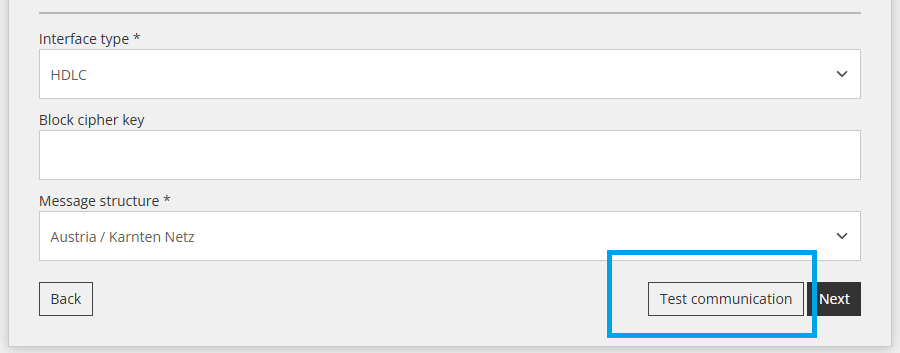

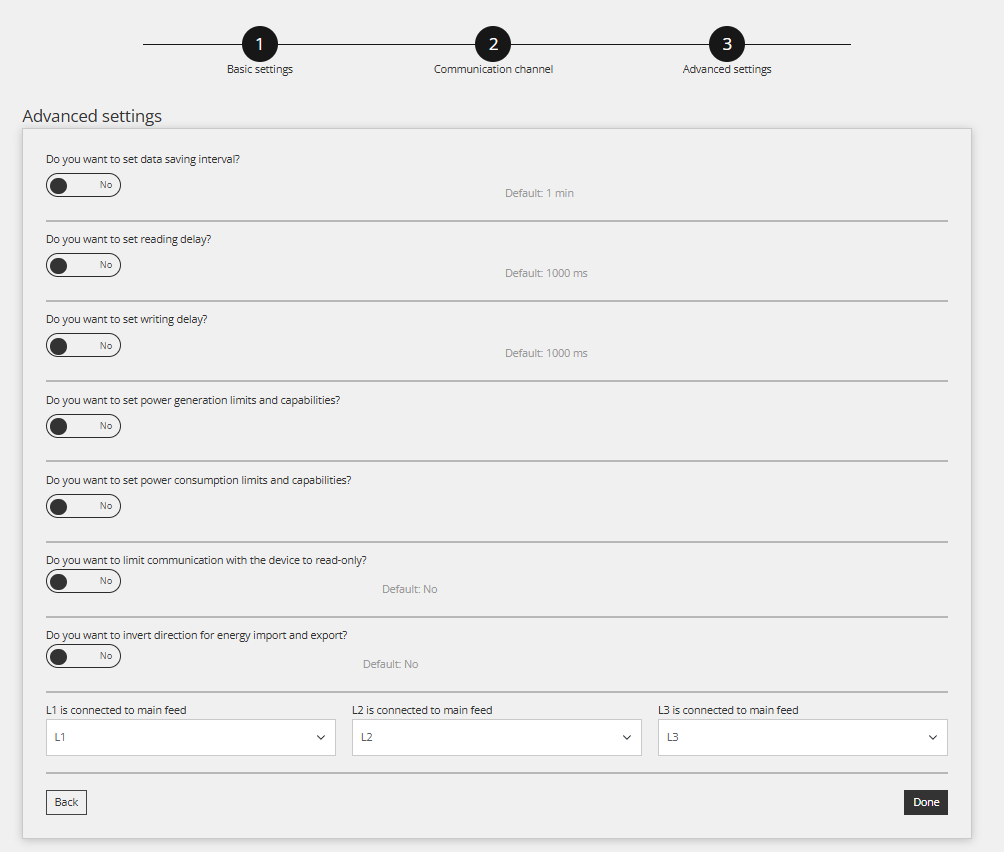

4.3 Testkommunikation

Under alla fält för kommunikationskanalen som nämns i föregående steg finns en "Testa kommunikation"-knapp. Denna knapp används för att verifiera om anslutningen mellan enheterna fungerar korrekt.
