Anslut och konfigurera Pixii Powershaper och Home Reduxi-styrenhet (TCP/IP och RS485)

1. Översikt

Pixii PowerShaper och Pixii Home stöder två oberoende Modbus-kommunikationsmetoder för integration med Reduxi-styrenheten:

Här är de två kommunikationslägen som stöds:

• Modbus TCP/IP över Ethernet
• Modbus RTU över RS485 (Serieport COM4)

Endast en kommunikationsmetod används åt gången, beroende på platsens utformning och tillgänglig infrastruktur.

2. Kommunikationsalternativ A – Modbus TCP/IP

2.1 Beskrivning

Modbus TCP/IP är den rekommenderade och vanligaste kommunikationsmetoden.

Egenskaper:

• Kommunikation över Ethernet
• Pixii och Reduxi måste vara i samma IP-nätverk
• Enklare driftsättning och felsökning

2.2 Fysisk anslutning – Modbus TCP/IP

1. Anslut Pixii PowerShaper / Pixii Home till det lokala nätverket med en Ethernet-kabel.
2. Anslut Reduxi-styrenheten till samma lokala nätverk.

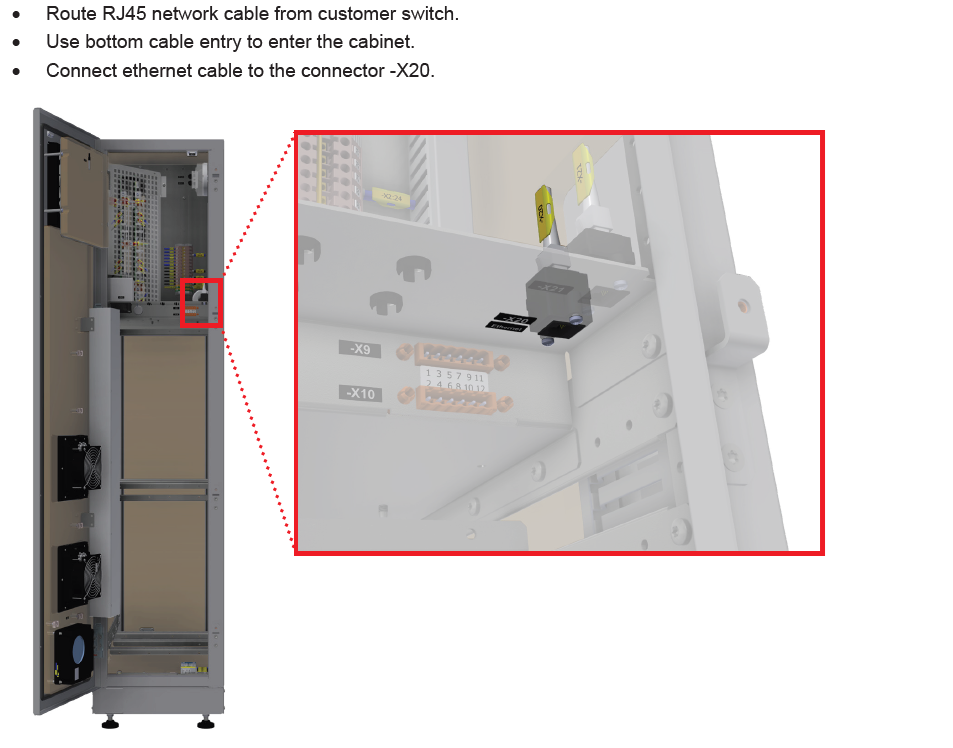

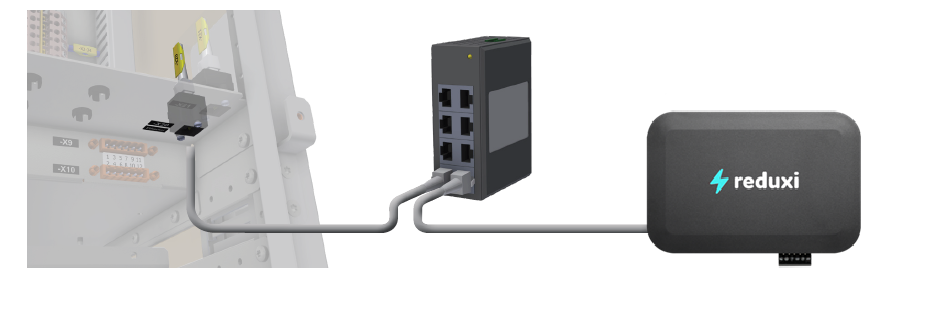

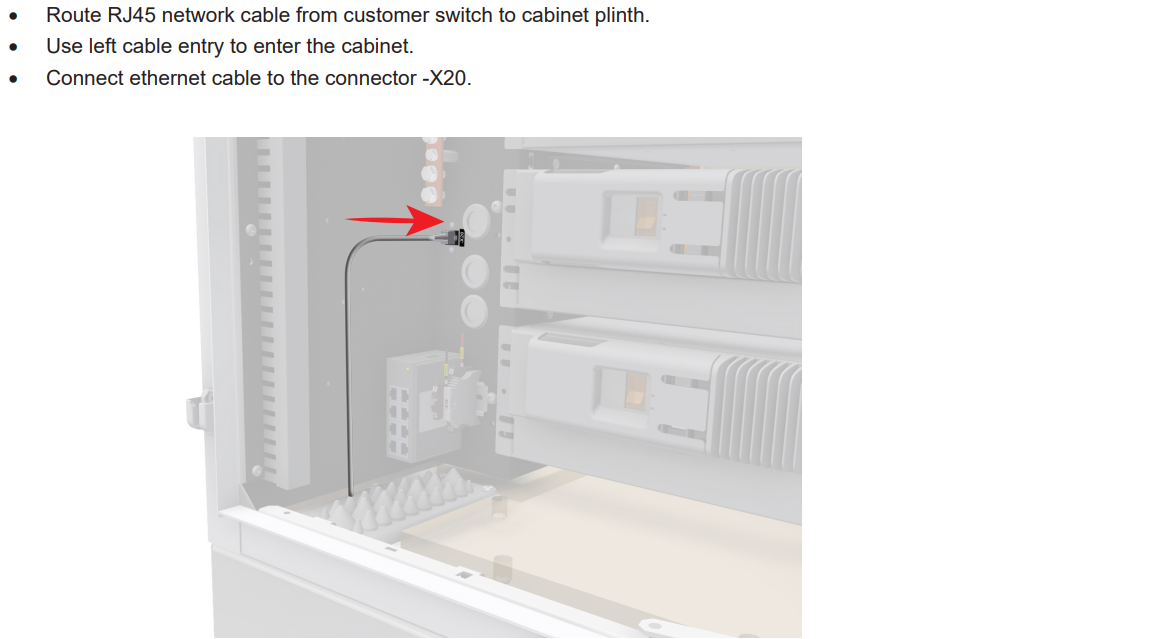

Exempel på Ethernet-anslutning:

• Pixii PowerShaper

• Pixii Home

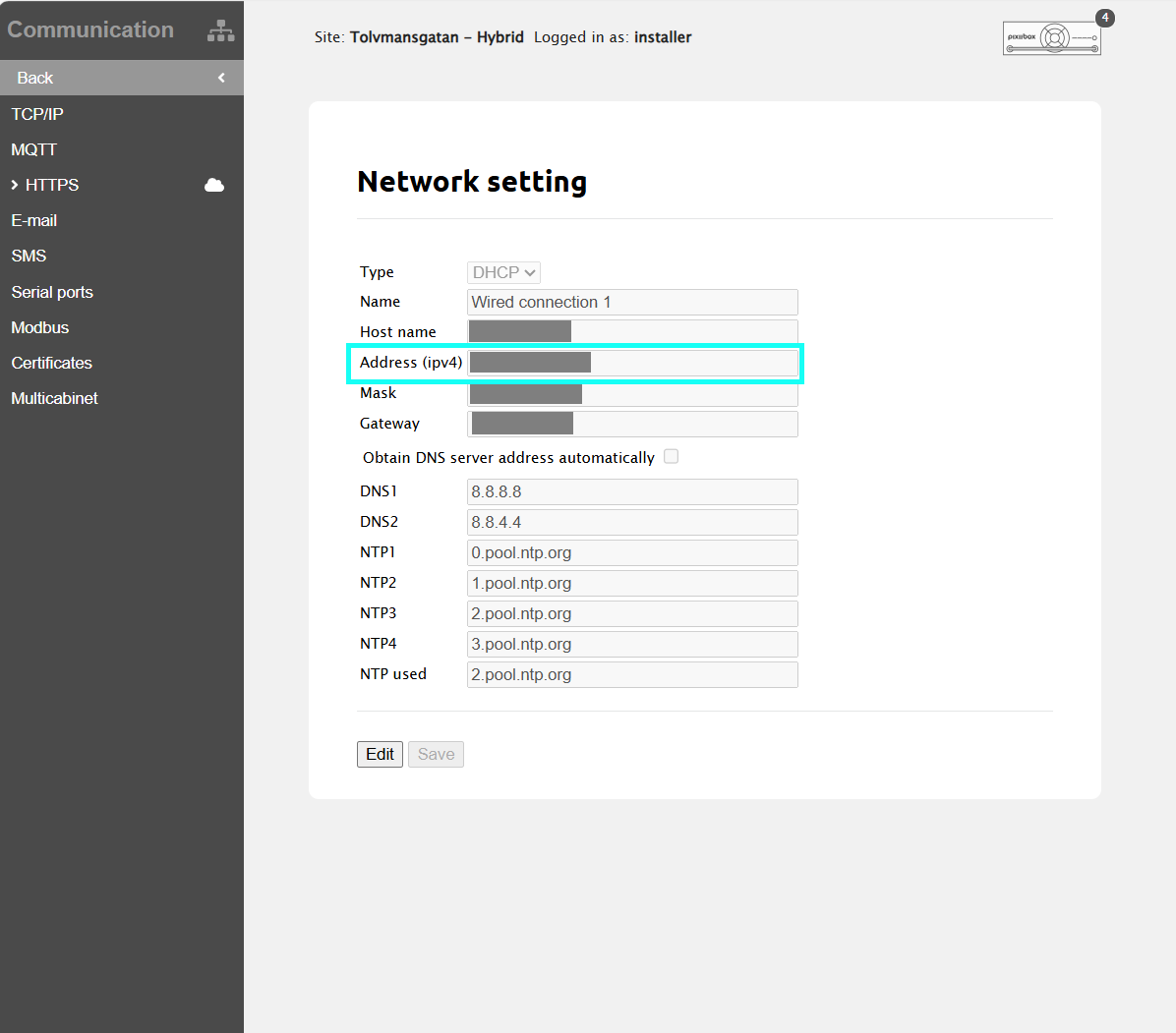

2.3 Nätverkskonfiguration (Pixii)

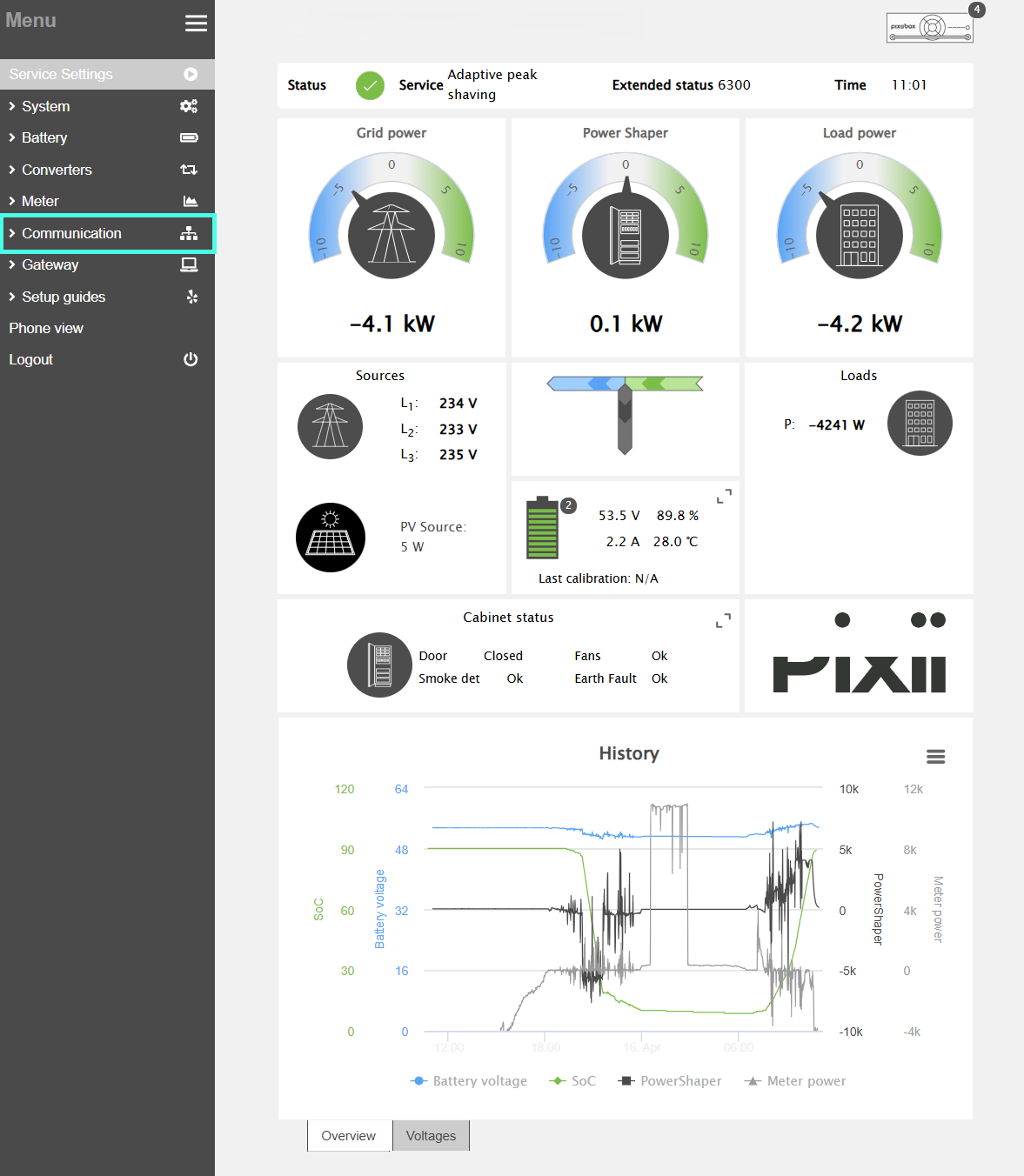

1. Gå till Pixii-användargränssnittet
   (Pixii Home App för Pixii Home, Web Interface för PowerShaper)
2. Navigera till:

Kommunikation → Nätverksinställningar

3. Konfigurera:

• IP-adress
  → Statisk IP rekommenderas
• Nätmask
• Gateway (om nödvändigt)

4. Registrera Pixii IP-adressen för Reduxi-konfigurationen.

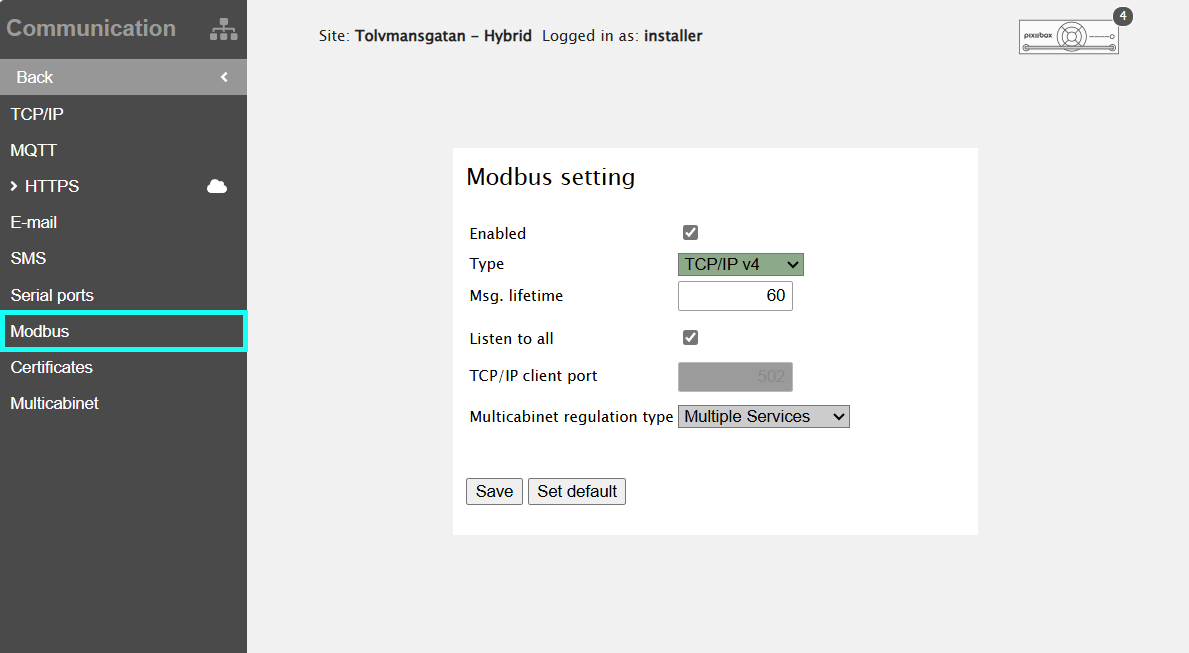

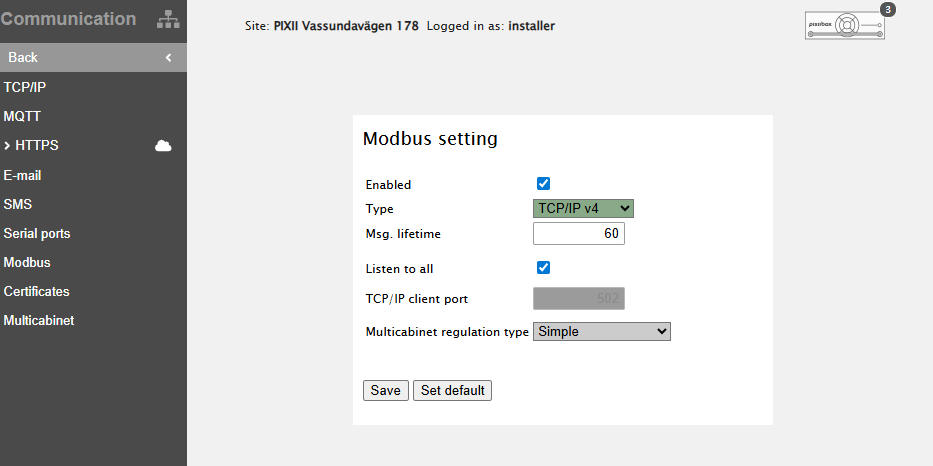

2.4 Modbus TCP-konfiguration (Pixii)

1. Navigera till:

Meny → Kommunikation → Modbus

2. Ange:

• Aktiverad: Ja
• Typ: TCP/IP
• TCP-port: 502 (standard)

3. Spara inställningarna.

2.5 Typ av reglering för flera skåp (Krävs för Modbus TCP)

Gå till:

Meny → Kommunikation → Modbus

Två alternativ finns tillgängliga:

Flera tjänster

• Pixiis interna styrlogik är aktiv
• Reduxi fungerar som ett övervakande system

Enkel Modbus

• Reduxi tar full kontroll
• Pixii fungerar som en styrd enhet

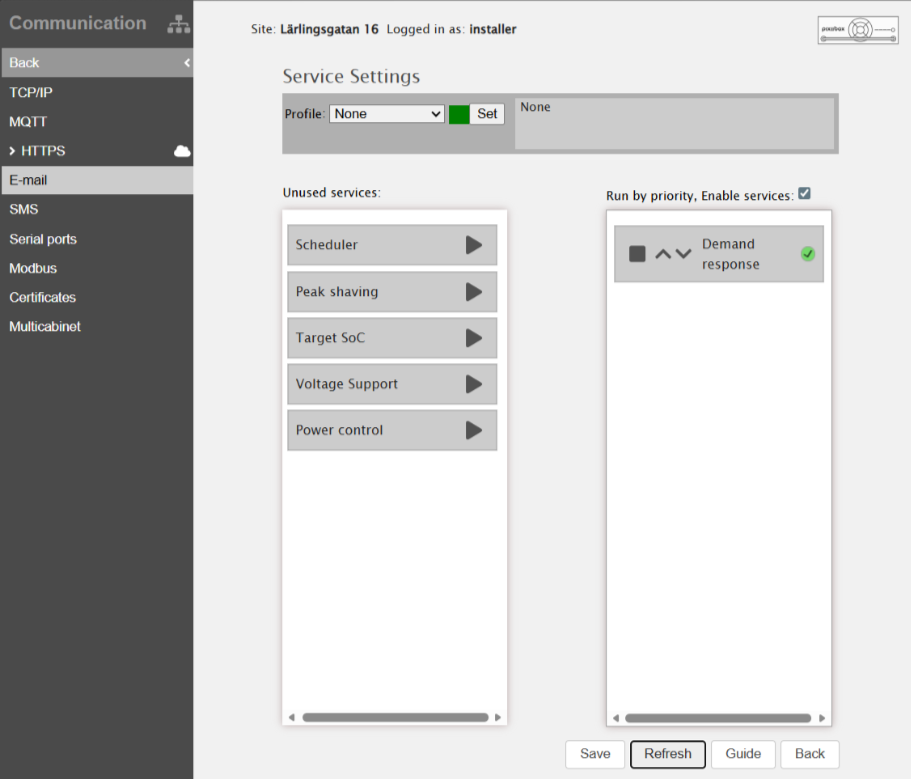

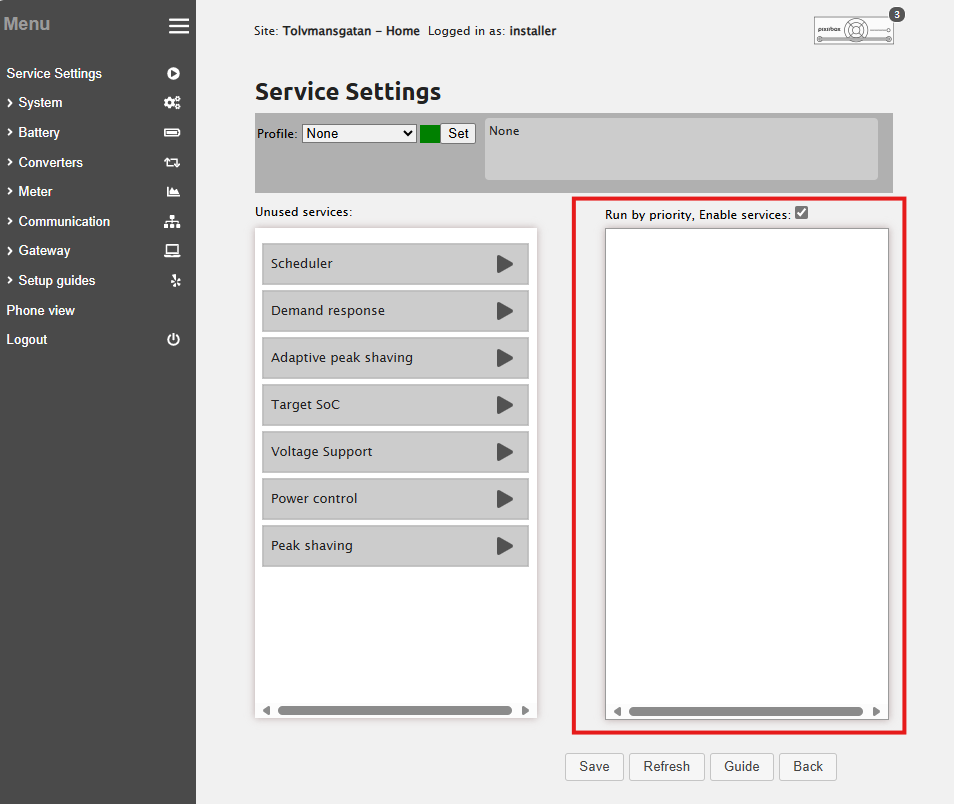

för att möjliggöra korrekt systemrespons måste efterfrågeflexibilitet (Demand Response) aktiveras. Detta görs genom att klicka på play-knappen (flytta den åt höger) och sedan spara inställningen.


Om Modbus-kommunikationen inte fungerar korrekt, starta om PIXII.

Notera:
Ändring av regleringstypen för Multicabinet kan endast göras av Pixii-support.

3. Kommunikationsalternativ B – Modbus RTU över RS485

3.1 Beskrivning

Modbus RTU över RS485 används när:

• Ethernet inte är tillgängligt
• En seriell industriell buss krävs

Egenskaper:

• Seriell kommunikation
• Kräver åtkomst till skåpet
• Använder Pixii Gateway Serieport COM4

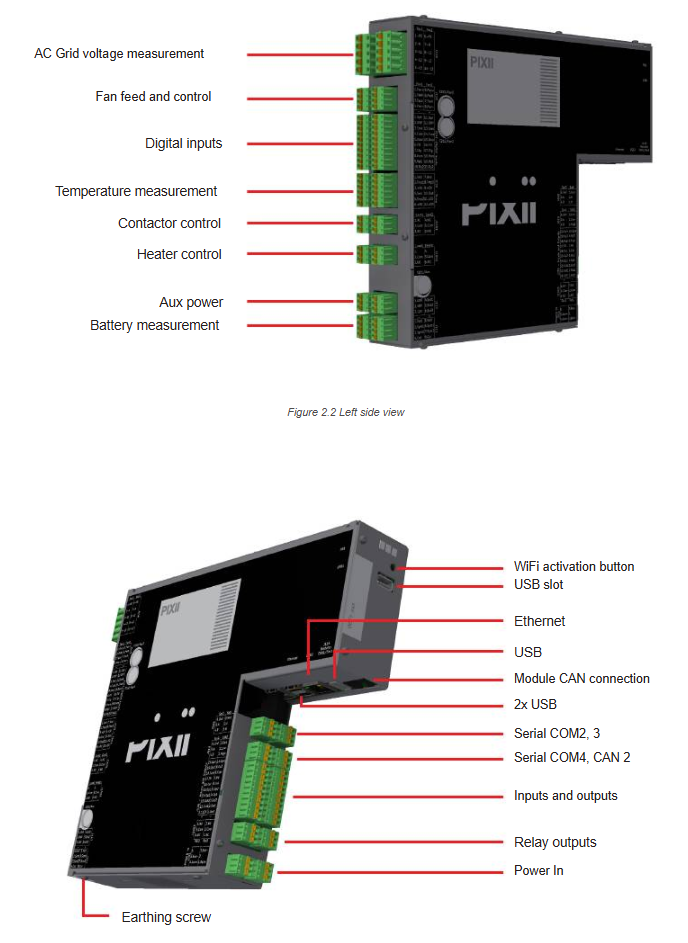

3.2 Fysisk placering av RS485

• RS485 finns på Pixii Gateway
• Anslutningspunkt: Serieport COM4
• Fysisk åtkomst: inuti Pixii-skåpet
• Referens: Figur 2.3 – Vy från höger sida (Serieport COM4)

3.3 Konfiguration av roll för flera skåp (Krävs för RS485)

Gå till:

System → Allmänna inställningar

System med ett skåp:

• Roll för flera skåp: Klient

System med flera skåp:

• Ett skåp: Master
• Alla andra: Klient

Notera:
Rollen för flera skåp är oberoende av Modbus master/slav-roller.
Pixii är alltid en Modbus-slav.

3.4 Konfiguration av serieport (RS485)

Gå till:

Meny → Kommunikation → Serieportar

Välj fliken Serieport “4” (COM4) och konfigurera:

Spara inställningarna.

3.5 Modbus RTU-konfiguration

Gå till:

Meny → Kommunikation → Modbus

Ange:

För system med flera skåp:

• Varje skåp måste använda en unik Modbus-adress.

Spara inställningarna.

4. Lägga till Pixii i Reduxi-styrenheten

Detta steg är identiskt för båda kommunikationsalternativen, förutom den valda anslutningstypen.

4.1 Lägg till enhet

Logga in på Reduxi-konfiguratorn och välj Lägg till enhet.

4.2 Grundläggande enhetsinställningar

• Enhetstyp: Batteri
• Typ: Pixii PowerShaper eller Pixii Home
• Namn: Användardefinierat

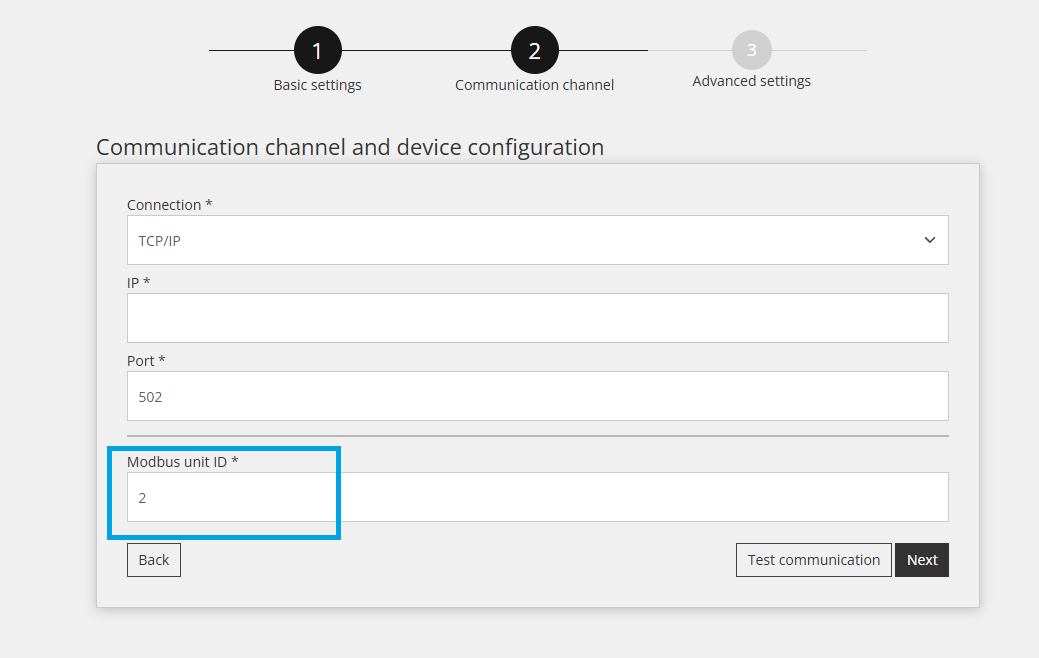

4.3 Val av kommunikationskanal

Välj kommunikationstyp:

• TCP/IP → för Modbus TCP
• Seriell RS485 → för Modbus RTU

Ange parametrarna därefter.

4.4 Kommunikationstest

Använd Testa kommunikation.

Möjliga resultat:

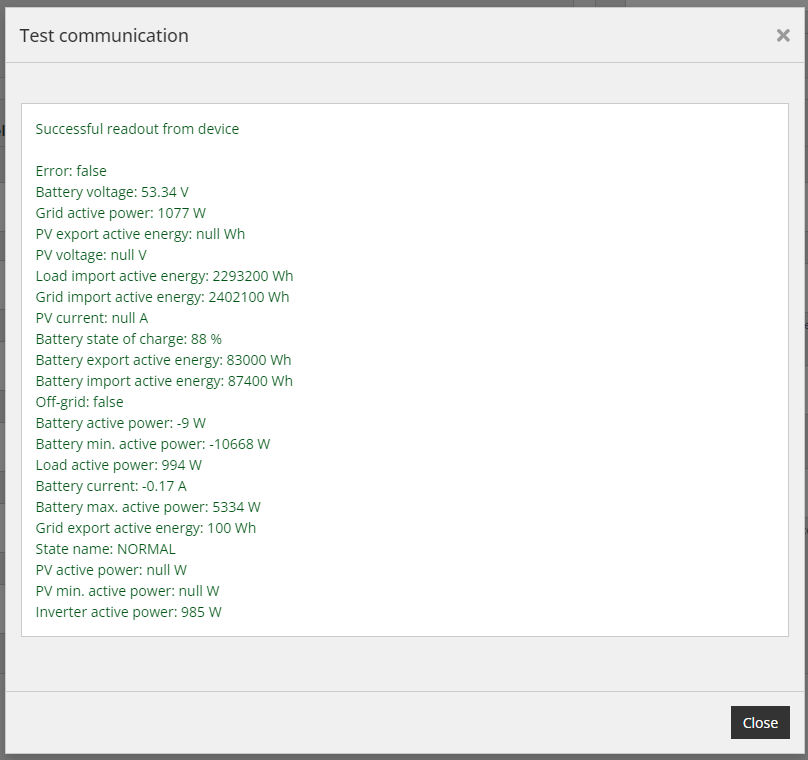

• ✅ Kommunikation lyckades

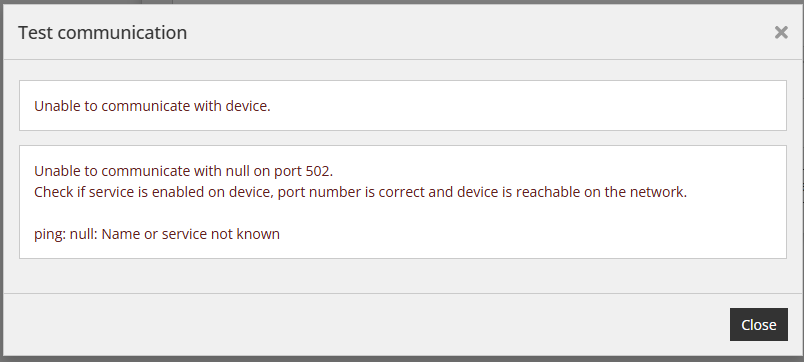

• ❌ Kommunikation misslyckades

5. Avancerade inställningar

Avancerade inställningar är godtyckliga och beror på de specifika behoven på den plats där Reduxi-styrenheten installeras. När alla avancerade inställningar är klara, tryck på knappen "Klar" längst ner till höger.

6. Kontrollinställningar/definitioner för PIXII-enheter i Reduxi-konfiguratorn

Styrning av PIXII-systemet kan utföras med två alternativ, som beskrivs i punkt 3.3, PIXII Modbus-inställningar. Beroende på vilket alternativ som används måste användaren också vara medveten om att den lämpliga styrtypen måste definieras i Reduxi-konfiguratorn för varje PIXII-enhet som läggs till i systemet.

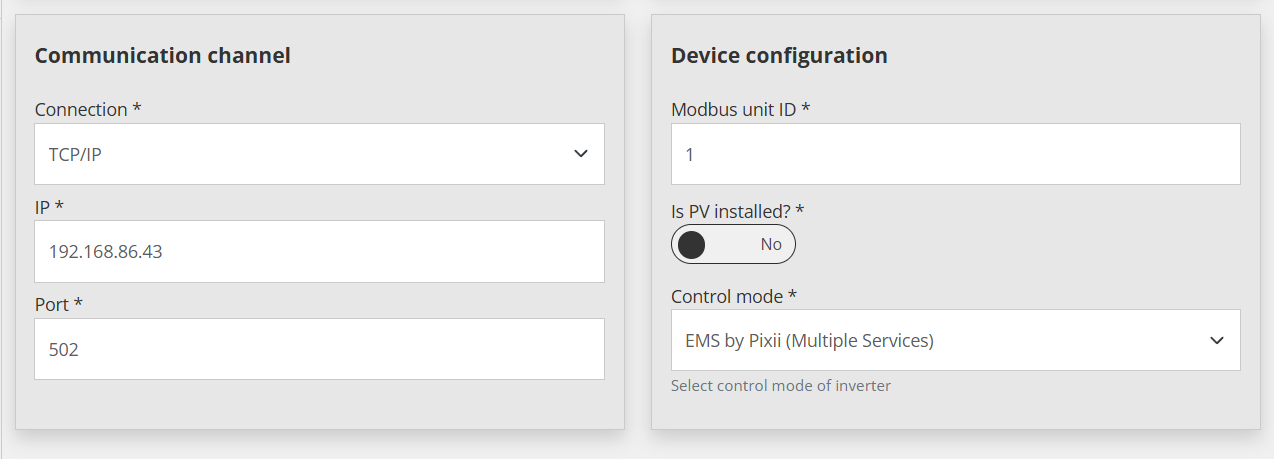

Om Multiple Services-enheten finns under menyn Devices/PIXII/Details/under alla inställningar måste den konfigureras enligt bilden nedan:

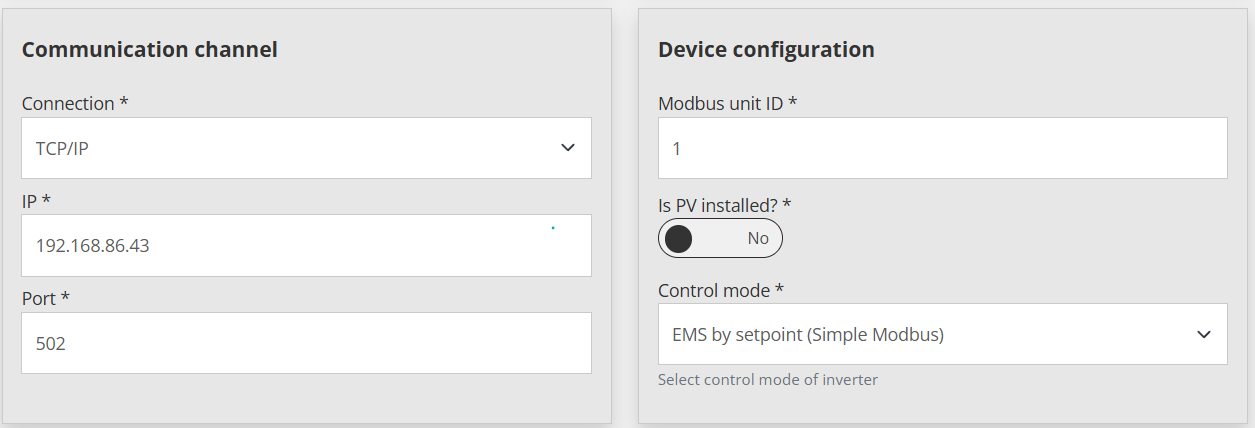

I så fall måste Simple Modbus-enheten i menyn Devices/PIXII/Details/under alla inställningar konfigureras, enligt bilden nedan:

7. Senaste mätningarna

Efter att framgångsrikt ha upprättat kommunikation med den nyligen tillagda enheten kan dess värden kontrolleras under Enheter/PIXII PowerSharper i Reduxi-konfiguratorn som en ytterligare test.

För avancerad batterikontroll, integrera enheten i Reduxi-systemets strategi. Under Enheter/PIXII PowerSharper eller Home i Reduxi-konfiguratorn, måste styrtypen ställas in på AUTO så att kommandon för strategin påverkar batteriet.

För att uppnå maximal flexibilitet och energikostnadsreduktion med avseende på dynamiskt pris och dynamiska tariffer, följ instruktionerna för hur man definierar strategi på denna länk: Strategier för Reduxi-kontroller.

Efter att ha lagt till enheten lyckats kan den även övervakas och styras via Reduxi-applikationen.
