Så ansluter du Pixii PowerShaper och Home (TCP/IP och RS485) till Reduxi Controller
Anslut Pixii PowerShaper och Pixii Home till Reduxi Controller via Modbus TCP/IP eller Modbus RTU över RS485.

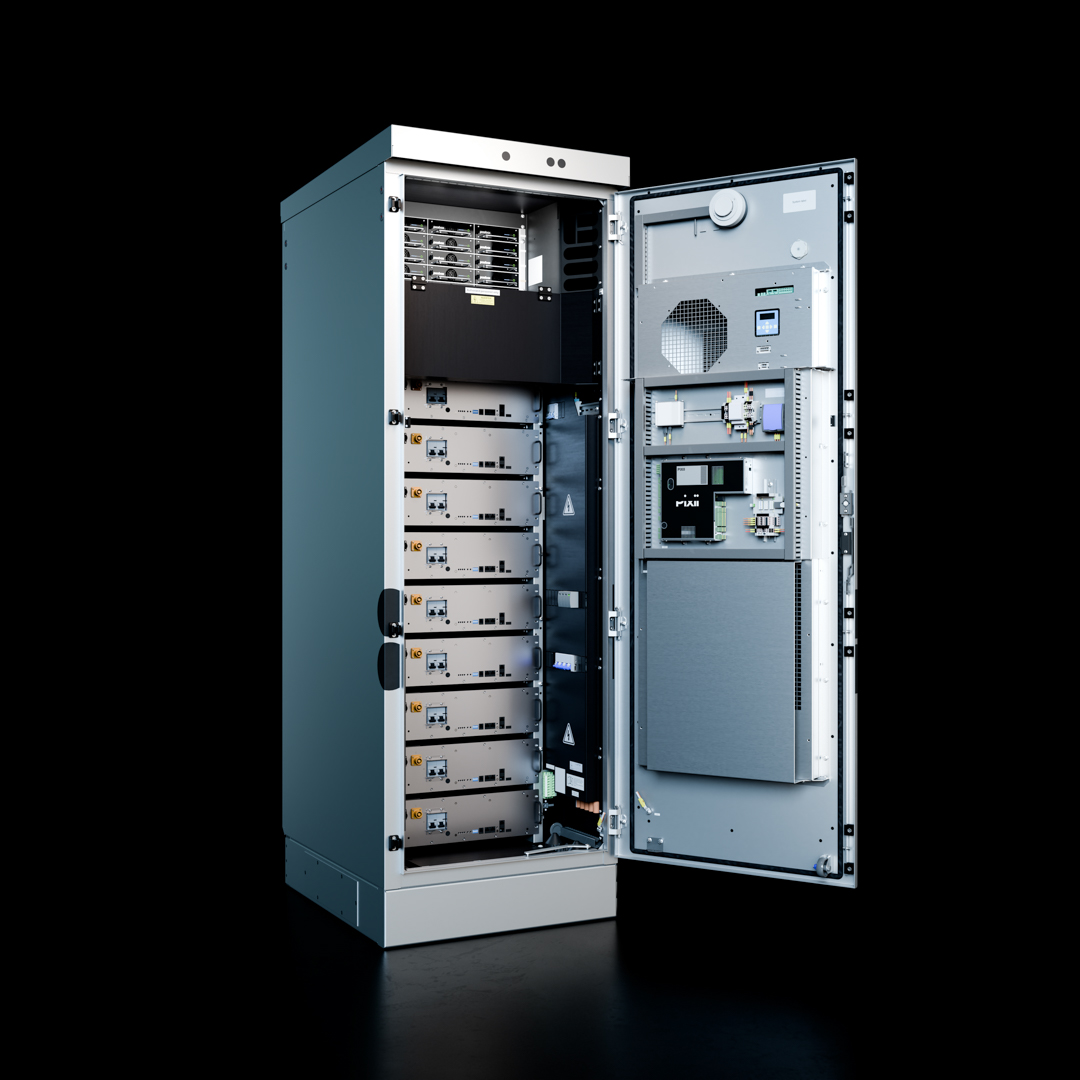

Textbeskrivning av bilden
Foto av ett högt grått golvstående batteriskåp på svart bakgrund med reflekterande golv. Skåpets dörr är öppen åt höger. Inuti visar det vänstra facket en stapel av batterimoduler i rader, med styrutrustning överst, dörrens insida har ett runt fläkt- eller ventilationsgaller och ytterligare utrustning. Ingen läsbar text eller etiketter. Den befintliga bildtexten anger det som batteriskåpet Pixii PowerShaper (tillverkarens bild).
1 Teknisk dokumentation
Pixii PowerShaper och Pixii Home stöder två oberoende Modbus-kommunikationsmetoder för integration med Reduxi Controller. Tillverkarens sidor:
- Pixii PowerShaper – Produktsida från tillverkaren
- Pixii Home – Produktsida från tillverkaren
- Pixii document center – Datablad och manualer från tillverkaren
2 Utrustning som behövs
Förbered följande. Använd en kommunikationsmetod i taget.
- Reduxi Controller (installerad och online)
- Pixii PowerShaper eller Pixii Home
- Åtkomst till Pixiis användargränssnitt (Pixii Home App för Pixii Home, webbgränssnitt för PowerShaper)
- Modbus TCP/IP: Ethernet-kabel och ett lokalt nätverk som Pixii och Reduxi Controller delar
- Modbus RTU över RS485: RS485-kabel och åtkomst inuti Pixii-skåpet (Pixii Gateway, Serial COM4)
- Dator eller surfplatta med internetanslutning för att konfigurera enheten i Reduxi
3 Systemöversikt och kablage
3.1 Kommunikationsmetoder
Pixii PowerShaper och Pixii Home stöder två oberoende kommunikationsmetoder:
- Modbus TCP/IP över Ethernet
- Modbus RTU över RS485 (Serial COM4)
Bara en kommunikationsmetod används åt gången. Det beror på platsens utformning och tillgänglig infrastruktur.
3.2 Modbus TCP/IP
Modbus TCP/IP är den rekommenderade och vanligaste metoden. Den går över Ethernet. Pixii och Reduxi måste vara i samma IP-nätverk. Driftsättning och felsökning blir enklare.
- Anslut Pixii PowerShaper eller Pixii Home till det lokala nätverket med en Ethernet-kabel.
- Anslut Reduxi Controller till samma lokala nätverk.
Exempel på Ethernet-anslutning:
Textbeskrivning av bilden
Skärmbild av en installationsanvisning, avskuren upptill, med tre punkter: Route RJ45 network cable from customer switch to cabinet plinth. Use left cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Under: ett blekt foto av insidan av ett grått utrustningsskåp med två rackmonterade enheter med kylflänsar till höger. En röd pil pekar på en kabelkontakt vid en rund öppning till vänster på den övre enheten. En svart kabel går från kontakten ned till skåpets sockel längst ned.
Textbeskrivning av bilden
Instruktionsbild med tre punkter överst: Route RJ45 network cable from customer switch. Use bottom cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Under: till vänster en ritning av ett högt smalt grått skåp sett framifrån från vänster med dörren öppen, en liten röd ruta markerar en plats uppe till höger inuti skåpet. Prickade röda linjer leder från rutan till en stor rödramad närbild till höger. Närbilden visar en monteringsplatta med två plintblock märkta -X9 och -X10 (etiketterna är små), en liten svart kontakt ovanför dem och en gul komponent överst. Den röda rutan markerar Ethernet-kontaktens plats.
Textbeskrivning av bilden
Kopplingsschema över ett skåp, en nätverksswitch och en Reduxi Controller. Till vänster: ett blekt foto av insidan av ett grått skåp med en liten svart kontakt vid överkanten. En grå nätverkskabel går från kontakten till en svart industriell nätverksswitch med åtta RJ45-portar i mitten (två rader om fyra). En andra grå kabel går från switchen till en mörk Reduxi Controller till höger (logotyp reduxi, svart stickplint nere till höger). Inga textetiketter förutom reduxi-logotypen.
3.3 Modbus RTU över RS485
Använd Modbus RTU över RS485 när Ethernet inte finns tillgängligt eller en seriell industribuss krävs. Det är en seriell anslutning, kräver åtkomst till skåpet och använder Pixii Gateway Serial COM4.
Textbeskrivning av bilden
Diagram från ett tillverkardokument som visar en svart Pixii Gateway-modul med gröna insticksplintblock, i två vyer, med röda hänvisningslinjer och etiketter. Första vyn (bildtext Figure 2.2 Left side view): etiketter för plintblocken på vänsterkanten, uppifrån och ned: AC Grid voltage measurement, Fan feed and control, Digital inputs, Temperature measurement, Contactor control, Heater control, Aux power, Battery measurement. Pixii-logotypen är tryckt på modulen. Andra vyn (modulen vriden, den övre delen avskuren överst i det andra avsnittet): etiketter USB, Module CAN connection, 2x USB, Serial COM2, 3, Serial COM4, CAN 2, Inputs and outputs, Relay outputs, Power In och Earthing screw (pekar mot det nedre vänstra hörnet).
- RS485 sitter på Pixii Gateway
- Anslutningspunkt: Serial COM4
- Fysisk åtkomst: inuti Pixii-skåpet
- Referens: Figure 2.3 – Right side view (Serial COM4)
4 Enhetskonfiguration på Pixii
Konfigurera bara avsnittet för den metod du använder: 4.1 till 4.3 för Modbus TCP/IP, 4.4 till 4.6 för Modbus RTU över RS485.
4.1 Nätverksinställningar (Modbus TCP/IP)
Öppna Pixiis användargränssnitt (Pixii Home App för Pixii Home, webbgränssnitt för PowerShaper) och gå till Communication → Network settings.
Textbeskrivning av bilden
Skärmbild av Pixiis webbgränssnitt. Mörk vänstermeny med rubriken Menu: Service Settings (markerad), System, Battery, Converters, Meter, Communication (inramad i cyan), Gateway, Setup guides, Phone view, Logout. Huvudytan, översta raden: Status (grön bock), Service: Adaptive peak shaving, Extended status 6300, Time 11:01. Tre mätare: Grid power -4.1 kW, Power Shaper 0.1 kW, Load power -4.2 kW. Sources: L1 234 V, L2 233 V, L3 235 V, PV Source: 5 W. Batteripanel: 53.5 V, 89.8 %, 2.2 A, 28.0 °C, Last calibration: N/A. Loads: P: -4241 W. Cabinet status: Door Closed, Fans Ok, Smoke det Ok, Earth Fault Ok. Pixii-logotyp. Under: ett linjediagram History med förklaringen Battery voltage, SoC, PowerShaper, Meter power och axlar för batterispänning (0 till 64), SoC (0 till 120), effekt (-10k till 10k). Flikar längst ned: Overview, Voltages.
Ange:
- IP-adress (statisk IP-adress rekommenderas)
- Nätmask
- Gateway (om det behövs)
Notera Pixiis IP-adress. Du behöver den för konfigurationen i Reduxi.
Textbeskrivning av bilden
Skärmbild av Pixiis webbgränssnitt, sidan Network setting. Mörk vänstermeny: Communication, Back, TCP/IP, MQTT, HTTPS, E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Sidhuvud: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Fält: Type: DHCP (nedtonad rullgardinslista), Name: Wired connection 1, Host name, Address (ipv4), omgiven av en cyanfärgad rektangel, Mask, Gateway, Obtain DNS server address automatically: kryssruta inte ikryssad, DNS1: 8.8.8.8, DNS2: 8.8.4.4, NTP1: 0.pool.ntp.org, NTP2: 1.pool.ntp.org, NTP3: 2.pool.ntp.org, NTP4: 3.pool.ntp.org, NTP used: 2.pool.ntp.org. Knappar: Edit, Save (nedtonad).
4.2 Modbus TCP
Gå till Menu → Communication → Modbus och ange:
| Parameter | Värde |
|---|---|
| Enabled | Yes |
| Typ | TCP/IP |
| TCP Port |
502 (standard) |
Spara inställningarna.
Textbeskrivning av bilden
Skärmbild av ett Pixii-webbgränssnitt. Mörk vänstermeny med rubriken Communication och posterna: Back, TCP/IP, MQTT, HTTPS (med en molnikon), E-mail, SMS, Serial ports, Modbus (markerad med en cyanfärgad ram), Certificates, Multicabinet. Sidhuvudstext: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Huvudpanel med rubriken Modbus setting: Enabled: ikryssad, Type: TCP/IP v4 (grön rullgardinslista), Msg. lifetime: 60, Listen to all: ikryssad, TCP/IP client port: nedtonad, värde, Multicabinet regulation type: Multiple Services. Knappar: Save, Set default.
4.3 Multicabinet regulation type (krävs för Modbus TCP)
Gå till Menu → Communication → Modbus. Två alternativ finns:
Multiple Services
- Pixiis interna styrlogik är aktiv
- Reduxi fungerar som överordnat system
Textbeskrivning av bilden
Skärmbild av Pixiis webbgränssnitt, sidan Service Settings, sidhuvud Site: Tolvmansgatan – Home, Logged in as: installer. Mörk vänstermeny Menu (avskuren till vänster): Service Settings, System, Battery, Converters, Meter, Communication, Gateway, Setup guides, Phone view, Logout. Profilrullgardinslista: None, grön ruta, knappen Set, grå ruta som visar None. Listan Unused services med uppspelningspilar: Scheduler, Demand response, Adaptive peak shaving, Target SoC, Voltage Support, Power control, Peak shaving. Högra listan med rubriken Run by priority, Enable services (kryssruta ikryssad) är tom och omgiven av en röd rektangel. Knappar: Save, Refresh, Guide, Back.
Simple Modbus
- Reduxi tar full kontroll
- Pixii fungerar som en styrd enhet
Textbeskrivning av bilden
Skärmbild av Pixiis webbgränssnitt. Mörk vänstermeny med rubriken Communication: Back, TCP/IP, MQTT, HTTPS (med molnikon), E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Sidhuvud: Site: PIXII Vassundavägen 178, Logged in as: installer. Panelen Modbus setting: Enabled: ikryssad, Type: TCP/IP v4 (grön rullgardinslista), Msg. lifetime: 60, Listen to all: ikryssad, TCP/IP client port: grå ruta, Multicabinet regulation type: Simple. Knappar: Save, Set default.
För att systemet ska reagera som det ska aktiverar du Demand Response. Klicka på play-knappen (flytta den åt höger) och spara inställningen.
Textbeskrivning av bilden
Skärmbild av Pixiis webbgränssnitt, två delar. Mörk vänstermeny med rubriken Communication: Back, TCP/IP, MQTT, HTTPS (med molnikon), E-mail (svagt markerad), SMS, Serial ports, Modbus, Certificates, Multicabinet. Sidhuvud: Site: Lärlingsgatan 16, Logged in as: installer. Sidan Service Settings: profilrullgardinslista: None, en grön ruta, knappen Set och en grå ruta som visar None. Vänstra listan Unused services med uppspelningspilar: Scheduler, Peak shaving, Target SoC, Voltage Support, Power control. Högra listan med rubriken Run by priority, Enable services (kryssruta ikryssad): en post Demand response med en stoppruta, upp- och nedpilar och en grön bock. Båda listorna har en vågrät rullningslist. Knappar längst ned: Save, Refresh (kontur), Guide, Back.
4.4 Multicabinet role (krävs för RS485)
Gå till System → General settings.
| System | Multicabinet role |
|---|---|
| System med ett skåp | Client |
| System med flera skåp | Ett skåp: Master. Alla andra: Client. |
4.5 Serieport (RS485)
Gå till Menu → Communication → Serial ports. Välj fliken Serial Port 4 (COM4) och ange:
| Parameter | Värde |
|---|---|
| Enabled | Yes |
| Baudrate | 19200 |
| Databitar | 8 |
| Stoppbitar | 1 |
| Paritet | None |
Spara inställningarna.
4.6 Modbus RTU
Gå till Menu → Communication → Modbus och ange:
| Parameter | Värde |
|---|---|
| Enabled | Yes |
| Typ | RS485 RTU |
| Message lifetime | 60 |
| Serial port identity | 4 |
| Serial Modbus address |
1 (ett skåp) |
| Multicabinet regulation type | simple |
I system med flera skåp behöver varje skåp en unik Modbus-adress.
Spara inställningarna.
5 Logga in i Reduxis webbgränssnitt
Du kan öppna Reduxis webbgränssnitt på två sätt:
Textbeskrivning av bilden
Skärmbild av tre skärmar i mobilappen Reduxi sida vid sida, med cyanfärgade rutor och nummermärken 2 till 4. Vänster skärm (instrumentpanel, mörkt tema): menyikon uppe till vänster markerad med en ruta och märke 2; logotypen 'reduxi'; flikarna 'Real time data' (aktiv) och 'Statistics'; pris 5.79 € och temperatur 3.2 °C; energiflödesdiagram med ett hus i mitten (-1.25 kW) och ikoner med värdena 69.0 W, 1.3 kW, 1.1 kW (röd ring), -165.0 W med 97 % (röd ring) och 0.0 W längst ned; flikarna 'Power' och 'Energy'; navigering längst ned: Dashboard, Diagnostics, Device control, Settings. Mellersta skärmen (sidomeny): logotypen 'reduxi', 'Number of locations: 1233', rubriken 'Reduxi device management', posterna '+ Add Reduxi location' och 'Reduxi devices' (markerad med en ruta och märke 3), sedan 'My profile' och 'About app'. Höger skärm (enhetssida): Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar; status 'Connected'; kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'; kortet 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' med knappen 'Activate tunnel connection' (markerad med en ruta och märke 4); kortet 'Unit details' med fältet 'Unit ID'.
Textbeskrivning av bilden
Skärmbild i två delar sida vid sida. Vänster del: skärm i mobilappen Reduxi på mörk bakgrund. Överst: knappen Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar och ett plintblock; status 'Connected' med en Wi-Fi-ikon. Kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'. Kortet 'Connect to configurator' med en nyckelikon: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' och knappen 'Open configurator', markerad med en cyanfärgad ruta och nummermärke 5. Under: kortet 'Unit details' med fältet 'Unit ID' (värdet syns inte). Höger del: Reduxi Configurator öppnad i en webbläsare, markerad med en cyanfärgad ram och nummermärke 6. Överst: bakåtpil, 'Tunnel connection', uppdateringsikon. Sidofält till vänster med ikoner (blixt, chip, blixtsymbol, stapeldiagram, kugghjul). Sidan 'Home' med en grön länkikon. Grön notis: 'New patch available. Click here to apply.' med ett stäng-X. Tid 09:12:56. Energiflödesdiagram med ett hus i mitten (1.700 kW) och ikoner för nät (0.000 kW), sol (1.700 kW), batteri (grönt, 0.000 kW och 0.800 kW), en enhet till vänster (0.900 kW), elfordon och en laddare eller enhet längst ned. Etiketten 'Energy manager' längst ned.
http://reduxi.local. Du hittar styrenhetens IP-adress i routerns enhetslista eller i Reduxi-appen under Reduxi devices.admin · Lösenord: admin (fabriksinställning)Textbeskrivning av bilden
Skärmbild av inloggningssidan till Reduxi Configurator i ett Chrome-fönster. Adressfältet visar 'Not secure' och 'reduxi.local'; adressfältet är markerat med en cyanfärgad ruta och en förstorad kopia av det (cyanfärgad ruta, texten 'Not secure reduxi.local') visas till vänster, förbunden med en cyanfärgad linje. Sidans bakgrund: en ljusgrå linjeteckning av ett hus med solpaneler (gröna), en laddbox, en växelriktare, en bil och en laddare. Uppe till vänster: logotypen 'reduxi configurator'. Inloggningsruta i mitten med rubriken 'Login', en språkväljare (engelsk flagga, 'English'), ett användarnamnsfält och ett lösenordsfält samt en mörk knapp 'Login'.
Textbeskrivning av bilden
Skärmbild av webbgränssnittet i Reduxi Configurator efter inloggning, ljust tema. Uppe till vänster: logotypen 'reduxi configurator'. Rubrikfält: 'Home' till vänster, grön status 'Connected' uppe till höger. Vänster sidofält: utfällt avsnitt 'Devices' med en lista med poster, därefter hopfällda avsnitt 'Manager', 'Configuration' och 'Settings'. Huvudytan: energiflödesdiagram. Hus i mitten med en ring, värde 24.20 kW. Grid-ikon uppe till vänster, 24.20 kW (röd punkt på linjen). Solar-ikon uppe till höger, värde '-'. Ikon till vänster (batteri eller enhet), 6.700 kW (grön punkt på linjen). Ikoner till höger (batterilager och en enhet), värden '-'. EV charger-ikon nere till vänster, 31.00 kW. Ytterligare en enhetsikon nere till höger. Etiketten 'Energy manager' under huset.
6 Lägg till Pixii i Reduxi Controller
Det här steget är detsamma för båda kommunikationsmetoderna, förutom den valda anslutningstypen.
6.1 Grundinställningar
Logga in i Reduxi Configurator (se Punkt 5) och klicka på + Add device.
Textbeskrivning av bilden
Skärmdump av vänster sidofält i Reduxi Configurator. Överst: reduxi-logotypen med texten CONFIGURATOR. Hopfällda avsnitt: Devices (plusikon) och Strategies (plusikon). Under dem två knappar bredvid varandra: Add device (plusikon, markerad med en blå ruta) och Add strategy (plusikon). Under dem två poster: Settings och Profile. Ytan till höger om sidofältet är tom och vit.
I första steget definierar du grundinställningarna:
- Device type:
Battery - Type:
Pixii PowerShaperellerPixii Home - Name: ett namn som du väljer
Textbeskrivning av bilden
Skärmdump av guiden för att lägga till enhet i Reduxi Configurator, steg 1 av 3. Förloppsindikator med tre steg: 1 Basic settings (aktivt, svart cirkel), 2 Communication channel (grått), 3 Advanced settings (grått). Rubrik: Basic settings. Fält: Device type * : tom rullgardinsmeny; Type * : tom rullgardinsmeny; Name * : tomt textfält. Knappar: Back (längst ner till vänster), Next (längst ner till höger, mörk).
6.2 Kommunikationsinställningar
Välj kommunikationstyp och ange parametrarna i enlighet med den. Använd de värden som du angav på Pixii (se punkt 4).
| Kommunikationstyp | Används för |
|---|---|
TCP/IP |
Modbus TCP |
Serial RS485 |
Modbus RTU |
Textbeskrivning av bilden
Skärmbild av guiden i Reduxi Configurator med tre steg: 1 Basic settings (klart, svart), 2 Communication channel (aktuellt, svart), 3 Advanced settings (grått). Rubrik: Communication channel and device configuration. Connection *: TCP/IP. IP *: tomt. Port *: 502. Modbus unit ID *: 2, omgiven av en blå rektangel. Knappar: Back, Test communication, Next (mörk).
6.3 Testa kommunikationen
Klicka på Test communication längst ned i guiden. Testet läser av Pixii en gång och sparar ingenting. Om testet lyckas klickar du på Done: bara Done skapar enheten.
Textbeskrivning av bilden
Skärmbild av knappfältet längst ned på en sida i Reduxi Configurator. Vänster: knappen 'Back'. Höger: knappen 'Test communication' (markerad med en cyanfärgad ruta) och den mörka knappen 'Done'.
Textbeskrivning av bilden
Skärmbild av sidan 'Communication channel and device configuration' i Reduxi Configurator. Connection *: TCP/IP (rullgardinslista). IP *: 192.168.50.243, med knappen 'Scan for IP'. Port *: 502, med knappen 'Test port'. Modbus unit ID *: 1. Knappar längst ned: Back (vänster), Test communication och Done (höger). Knappen Done är markerad med en cyanfärgad ruta.
Testet ger ett av två resultat:
Textbeskrivning av bilden
Skärmbild av en dialogruta med titeln "Test communication" och en stängningsknapp (x) uppe till höger. Grön text i innehållsrutan: "Successful readout from device". Listade värden: Error: false; Battery voltage: 53.34 V; Grid active power: 1077 W; PV export active energy: null Wh; PV voltage: null V; Load import active energy: 2293200 Wh; Grid import active energy: 2402100 Wh; PV current: null A; Battery state of charge: 88 %; Battery export active energy: 83000 Wh; Battery import active energy: 87400 Wh; Off-grid: false; Battery active power: -9 W; Battery min. active power: -10668 W; Load active power: 994 W; Battery current: -0.17 A; Battery max. active power: 5334 W; Grid export active energy: 100 Wh; State name: NORMAL; PV active power: null W; PV min. active power: null W; Inverter active power: 985 W. Knapp längst ned till höger: Close.
Textbeskrivning av bilden
Skärmdump av en dialogruta Test communication (stängningskryss uppe till höger). Första rutan: Unable to communicate with device. Andra rutan med röd text: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Knapp: Close (mörk).
6.4 Avancerade inställningar
De avancerade inställningarna är valfria. De beror på platsen där Reduxi Controller är installerad. När du är klar med alla avancerade inställningar trycker du på Done längst ned till höger.
Textbeskrivning av bilden
Skärmdump av guiden för att lägga till enhet i Reduxi Configurator, steg 3 av 3 (Advanced settings). Förloppsindikator med tre svarta cirklar 1 Basic settings, 2 Communication channel, 3 Advanced settings (aktivt). Rubrik: Advanced settings. Åtta ja/nej-frågor, var och en med ett reglage som är av och en liten standardhint till höger: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (sista frågan, liten text; Default: No). Nedre rad med tre rullgardinsmenyer: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Knappar: Back (till vänster) och en mörk knapp till höger (etiketten är liten, lyder Done).
7 Kontrollera mätvärdena och ställ in styrning
7.1 Styrinställningar för Pixii-enheter
Du styr Pixii-systemet på ett av två sätt (se punkt 4, punkt 4.3). Beroende på alternativet ställer du in motsvarande control type i Reduxi Configurator för varje Pixii-enhet som du lägger till.
För Multiple Services konfigurerar du enheten under Devices – Pixii – Details – All settings enligt bilden:
Textbeskrivning av bilden
Skärmbild av Reduxi Configurator med två paneler. Vänster panel Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Höger panel Device configuration: Modbus unit ID *: 1. Is PV installed? *: reglaget inställt på No. Control mode *: EMS by Pixii (Multiple Services), med grå hjälptext Select control mode of inverter.
För Simple Modbus konfigurerar du enheten under Devices – Pixii – Details – All settings enligt bilden:
Textbeskrivning av bilden
Skärmbild av Reduxi Configurator med två paneler. Vänster panel Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Höger panel Device configuration: Modbus unit ID *: 1. Is PV installed? *: reglaget inställt på No. Control mode *: EMS by setpoint (Simple Modbus), med grå hjälptext Select control mode of inverter.
7.2 Last measurements
När kommunikationen är upprättad kontrollerar du värdena under Devices – Pixii PowerShaper i Reduxi Configurator som ett extra test.
Textbeskrivning av bilden
Skärmbild av Reduxi-enhetssidan för en värmepump, fliken Last measurements (flikar: Last measurements, Analysis, Archive; en rullgardinsmeny och en uppdateringsikon uppe till höger). Övre rutor: "Control type" med knapparna Auto (mörk) och Manual (markerad i turkos, vald); en andra ruta med en rad med fyra små knappar, varav en är markerad i turkos (små etiketter: Off.). Kortet "Current": tre värden 0.55, 0.57, 0.59 (fasetiketter och enheter små). Kortet "Power": tre värden 0.4, 0.0, 0.4. Kortet "Energy": ett värde 78.7. Kortet "Other": rader med värdena OFF, MANUAL, OFF, OFF, ON. Kortet "Settings": spänningsvärden 246.00, 244.40, 246.30. Varje värde har en liten tidsstämpel.
7.3 Aktivera styrning via Reduxi
För avancerad batteristyrning integrerar du enheten i Reduxi-systemets strategi. Under Devices – Pixii PowerShaper eller Pixii Home i Reduxi Configurator ställer du in control type på AUTO. Först då påverkar strategikommandona batteriet.
För maximal flexibilitet och lägre energikostnader med dynamiska priser och dynamiska tariffer definierar du en strategi enligt beskrivningen i Strategier för Reduxi Controller.
När du har lagt till enheten kan du också övervaka och styra den via Reduxi-appen.
✓ Sammanfattning
Förberedelser (punkt 1–3): Läs tillverkarens sidor och välj en metod: Modbus TCP/IP över Ethernet (rekommenderas) eller Modbus RTU över RS485 på Serial COM4.
Pixii (punkt 4): Ange nätverks- och Modbus-inställningarna på Pixii. TCP: IP-adress, port 502, Multicabinet regulation type. RTU: Multicabinet role, serieport 4 med 19200 baud och Modbus-inställningar.
Lägg till i Reduxi (punkt 5–6): Öppna Configurator och lägg till enheten med typen Pixii PowerShaper eller Pixii Home. Välj TCP/IP eller Serial RS485. Kör Test communication.
Driftsättning (punkt 7): Ange control type för ditt Pixii-alternativ, kontrollera Last measurements och ställ in control type på AUTO.
→ Vanliga problem
| Problem | Lösning |
|---|---|
| Kommunikationstestet misslyckas | Kontrollera att Pixii och Reduxi Controller är i samma IP-nätverk och att IP-adress och port 502 är rätta (TCP). För RTU kontrollerar du att serieportens inställningar på Pixii stämmer överens med inställningarna i Reduxi (se punkt 4). |
| Modbus-kommunikationen fungerar inte | Starta om Pixii. |
| Multicabinet regulation type måste ändras | Bara Pixiis support kan ändra Multicabinet regulation type. |
| Reduxi-kommandon har ingen effekt på Pixii | Kontrollera att Demand Response är aktiverat för Simple Modbus (se punkt 4) och att control type i Reduxi är AUTO (se punkt 7). |
| RS485-anslutningen hittas inte | RS485 sitter på Pixii Gateway, Serial COM4, inuti Pixii-skåpet. |
| Open configurator öppnas inte eller förblir tom | Tunneln är inte aktiv ännu. Vänta cirka 30 sekunder och kontrollera att styrenheten är online. |
Inloggning med admin avvisas |
Lösenordet ändrades vid installationen. Fråga installatören. Lösenordet till Reduxi-kontot fungerar inte här. |
reduxi.local laddas inte |
Din enhet är inte i samma nätverk som styrenheten. Använd IP-adressen eller tunnelanslutningen. |
| Kommunikationstestet misslyckas, enheten visas som offline | Kontrollera att enheten går att nå, IP-adress / port / unit ID och att protokollet är aktiverat på enheten. |
