Anslut Reduxi med Huawei SUN2000B C&I via Modbus TCP, vilket möjliggör dynamisk tariffhantering, minskar energikostnaderna och låser upp intäkter genom energimarknadsarbitrage.
1. Huawei SUN2000B C&I-element för anslutning
Länk för användarmanual för invertersystem SUN2000-(50K, 75K, 80K, 150K)-MG:
https://support.huawei.com/enterprise/en/doc/EDOC1100278228
Länk till användarmanual för batterisystemet PCS2000MA:
https://support.huawei.com/enterprise/en/fusionsolar/pcs2000ma-pid-255740923
Länk för användare för smartmeter DTSU666-H:
https://solar.huawei.com/en/professionals/all-products/DTSU666-H-100A
2. Huawei SUN2000B C&I-anslutning och Modbus TCP/IP-aktivering och IP-erhållande
2.1 Anslut till Huawei SUN2000B smartlogger
All konfiguration och driftsättning görs genom Huawei SUN2000B smarta logger, så att ansluta till den är avgörande för de ytterligare stegen som beskrivs nedan.
En exakt beskrivning av hur du ansluter till Huawei SUN2000B smart logger finns på länken:

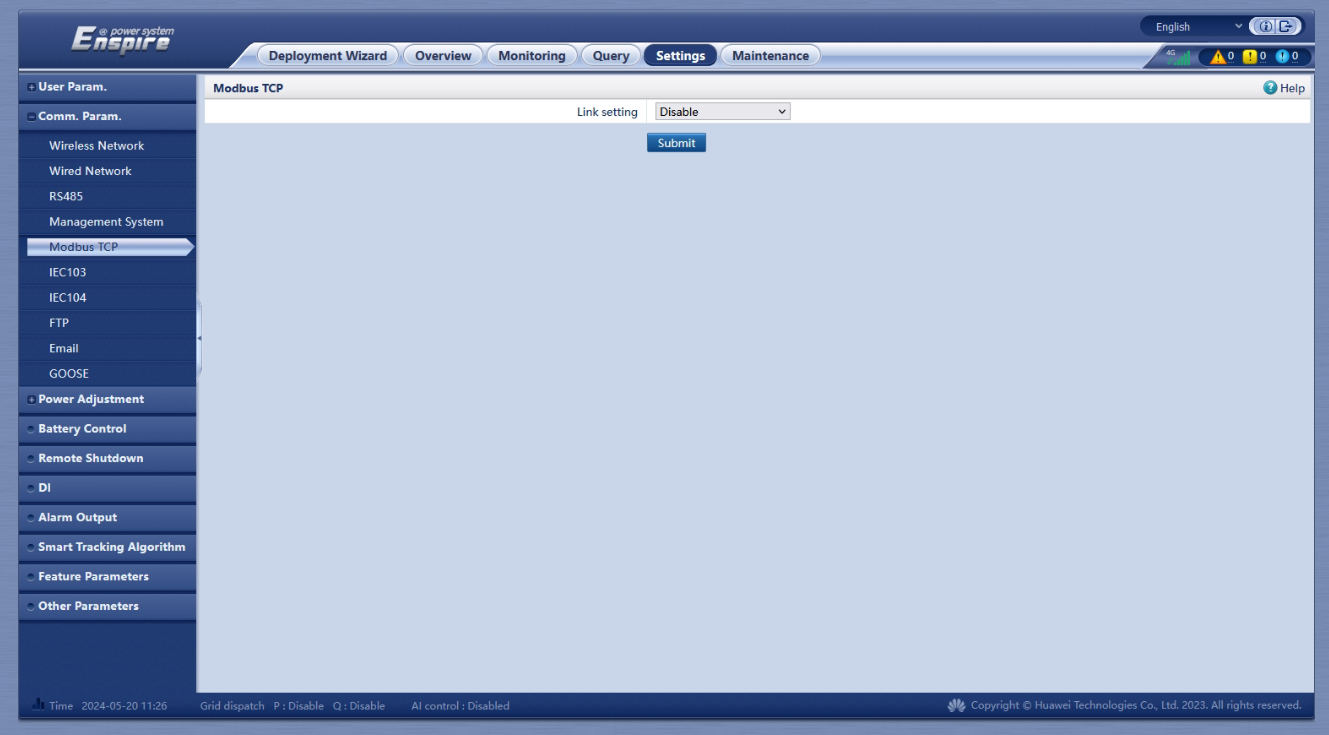

2.2 Aktivering utförs i menyn Inställning/Modbus TCP:
Kommunikationsprotokollet för dataöverföring i fallet med Reduxi och Huawei SUN2000B C&I är Modbus TCP/IP, som måste aktiveras i Huawei-applikationen Enspire kraftsystem.
- Modbus TCP/IP-inställningar, där du ställer in:
- Länkinställningar. Aktivera,
- Adressläge: Logisk adress (måste vara inställd på logisk!)
- Loggeradress: ställ in SmartLogger-logikadressen,
- Snabb schemaläggning: Inaktivera.

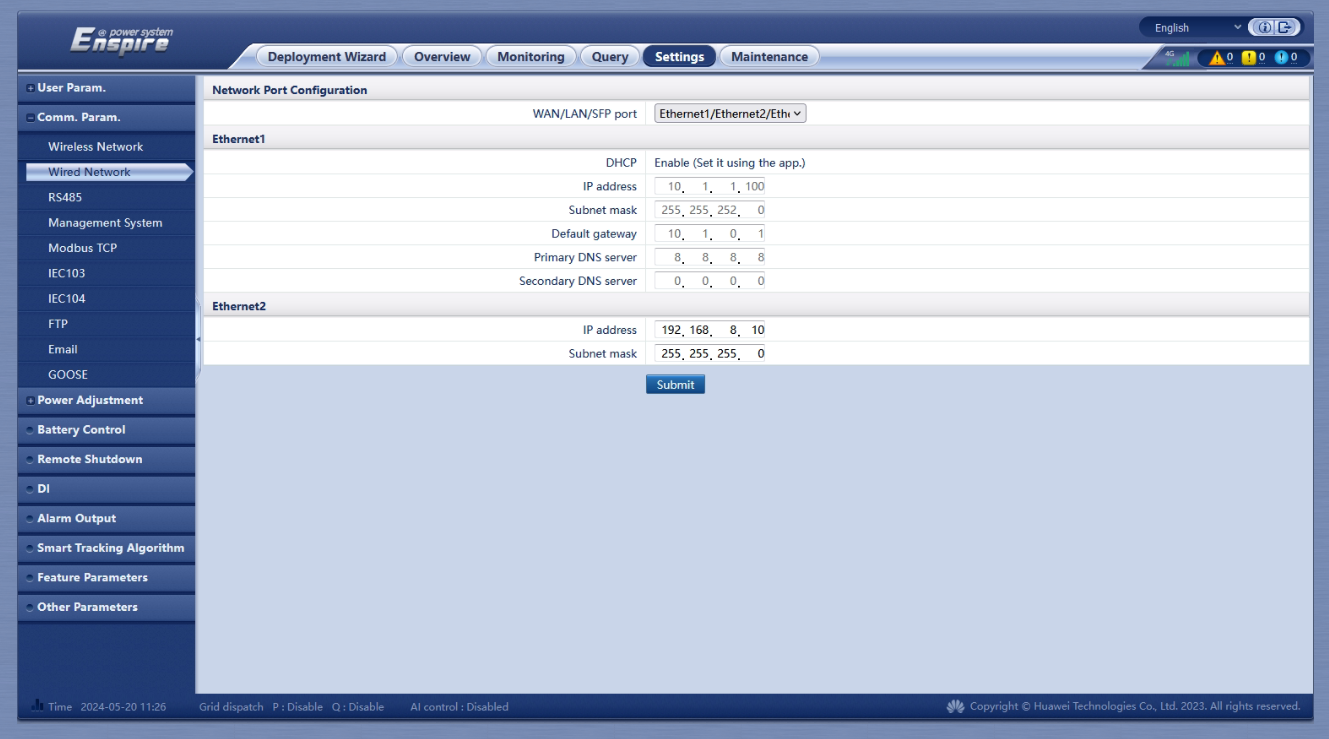

2.3 IP för Huawei SUN2000B Logger erhålls i menyn Inställningar/Trådbundet eller trådlöst nätverk:
3. Huawei SUN2000B Smart Logger Modbus ID för alla anslutna element

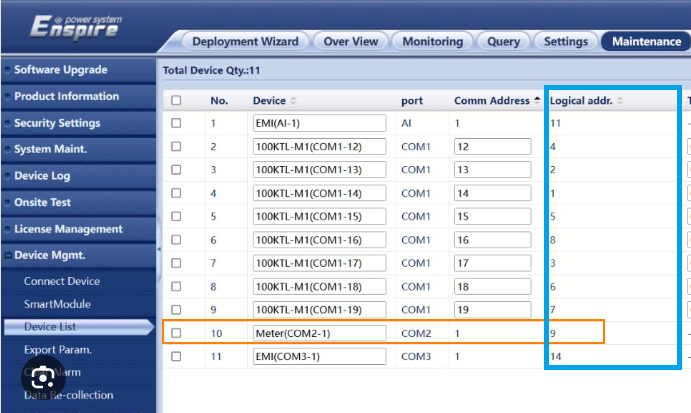

Alla Modbus-ID:n (Modusadress) som är nödvändiga för konfiguration i Reduxi-systemet avseende punkt 4.3 erhålls i Enspire-applikationen under Underhåll/enhetslista:
3.1 C&I PCS2000MA batterisystem PCS och ESS Modbus IDs (extra förklaring för batterisystem)

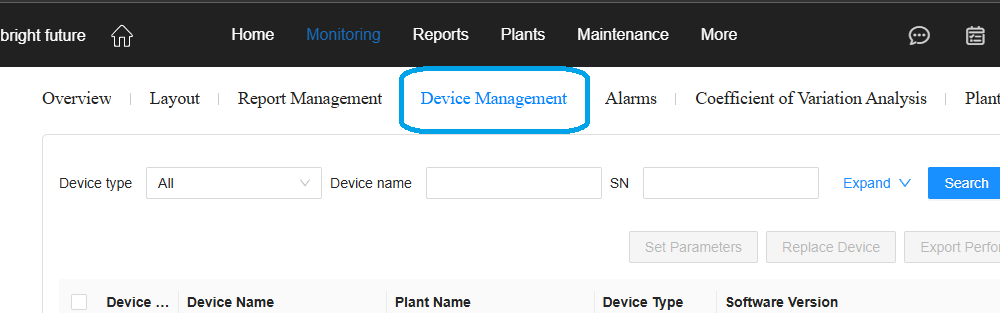

Eftersom batterisystemet består av två delar, styrning och övervakning, finns det två olika Modbus ID-adresser, båda adresserna erhålls i FusionSolar-appen under Home/Device Management, bilden nedan:

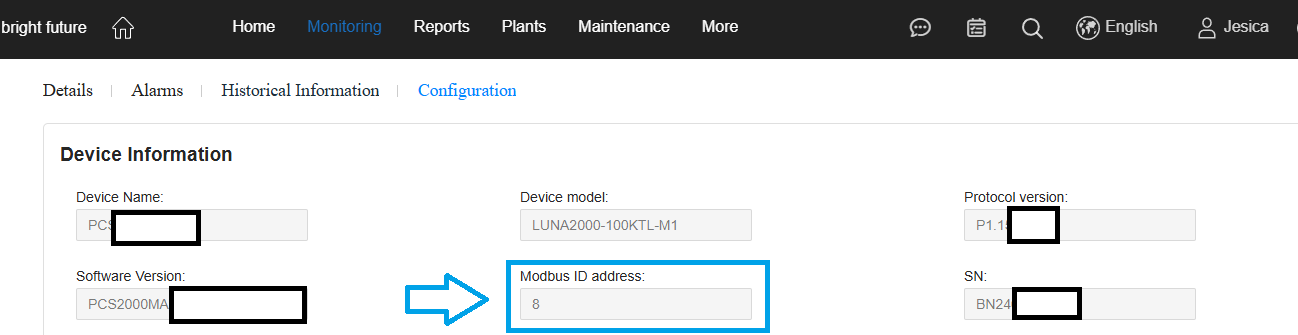

För PCS-adressen välj ditt PCS-element och klicka på Konfiguration:

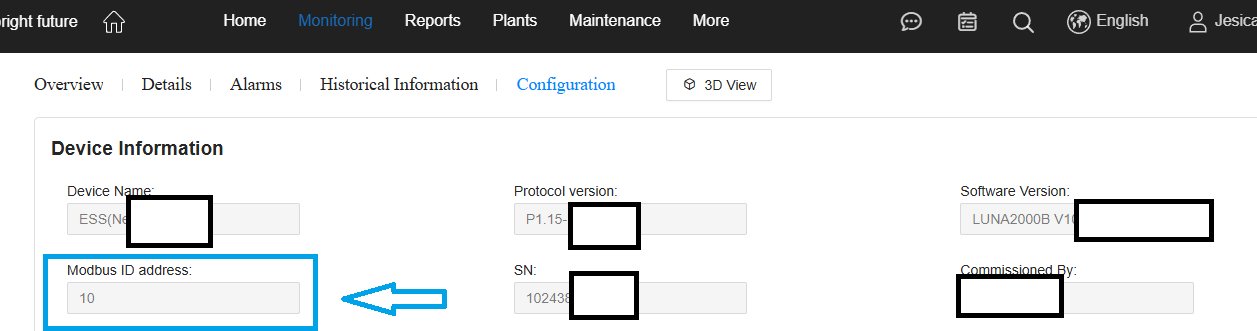

För PCS-adressen välj ditt ESS-element och klicka på Konfiguration:
4. Lägga till en ny enhet (Huawei SUN2000B)
Följande punkter presenteras för att lägga till en ny enhet (Huawei SUN2000) eller redigera en befintlig.
Eftersom hela systemet består av olika komponenter måste en individuell enhet läggas till för varje del. Det finns tre distinkta komponenter:
- Energimätare (Huawei SUN2000 3P och inte Chint DTSU666 eftersom all data hämtas från Logger2000B)
- Inverter (Huawei SUN2000)
- Batteri (Huawei LUNA2000B)
Ett exempel på hur man lägger till en ny enhet till Reduxi-systemet kommer att visas för Huawei LUNA2000B i följande punkter.
4.1 Lägg till ny enhet
Logga in på Reduxi Configurator applikation och tryck på knappen "Lägg till enhet".

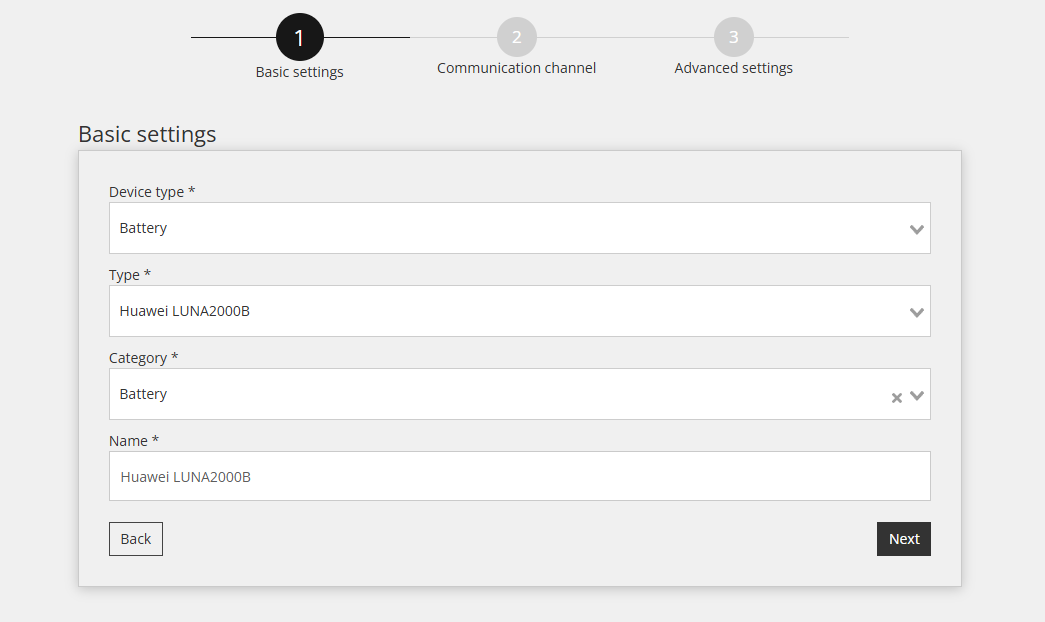

4.2 Välj den enhet du vill lägga till (Grundinställningar)
I det första steget väljer du grundparametrarna för enheten du vill lägga till:
- Enhetstyp: Batteri,
- Typ: Huawei LUNA2000B
- Namn: Ange namnet på enheten.

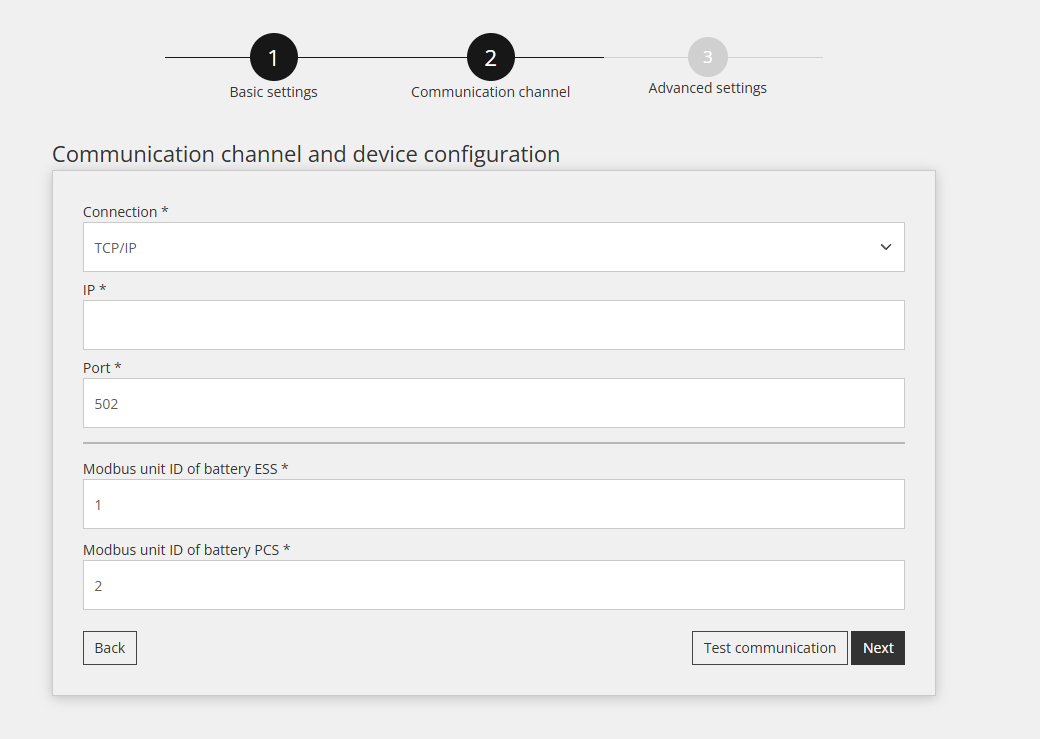

4.3 Kommunikationskanal
Fyll i parametrarna för kommunikation till Huawei LUNA2000B, vilka är:
- Anslutning: TCP/IP,
- IP: fyll i IP från SmartLogger2000B 2,2 poäng.
- Port: alltid 502,
- Modbus-enhets-ID: fyll i EES och PCS Modbus-enhets-ID för batteriet 3. punkt
4.4 Kommunikationstest
Under alla fält i kommunikationskanalen finns knappen "Test kommunikation" som används för att utföra testet.
Kommunikationstestet kan returnera två svar:

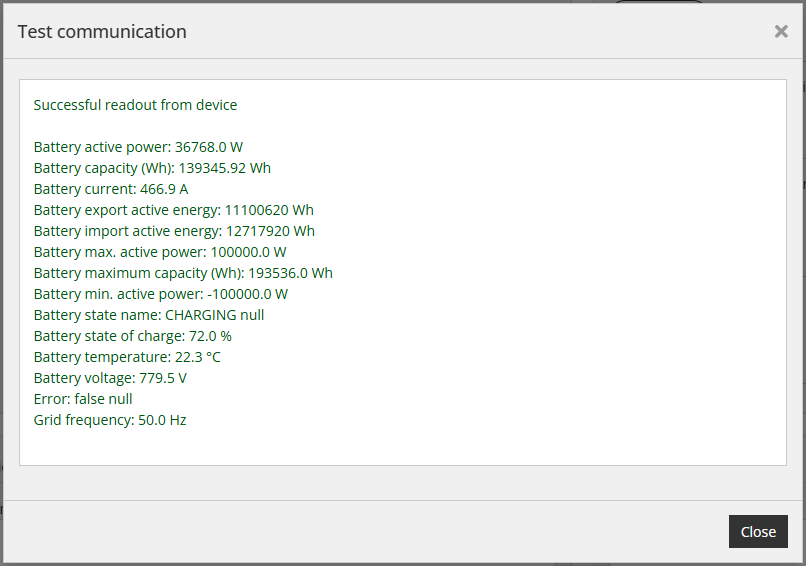

1. Kommunikationen fungerar korrekt, bilden nedan:
2. Kommunikationen fungerar inte korrekt, bilden nedan:
4.5 Avancerade inställningar
De avancerade inställningarna är godtyckliga och beror på de specifika behoven på platsen där Reduxi Controller är installerad. När du är klar med alla avancerade inställningar, tryck på knappen "Klar"-knappen längst ned till höger.
5. Avläsningar från enheten

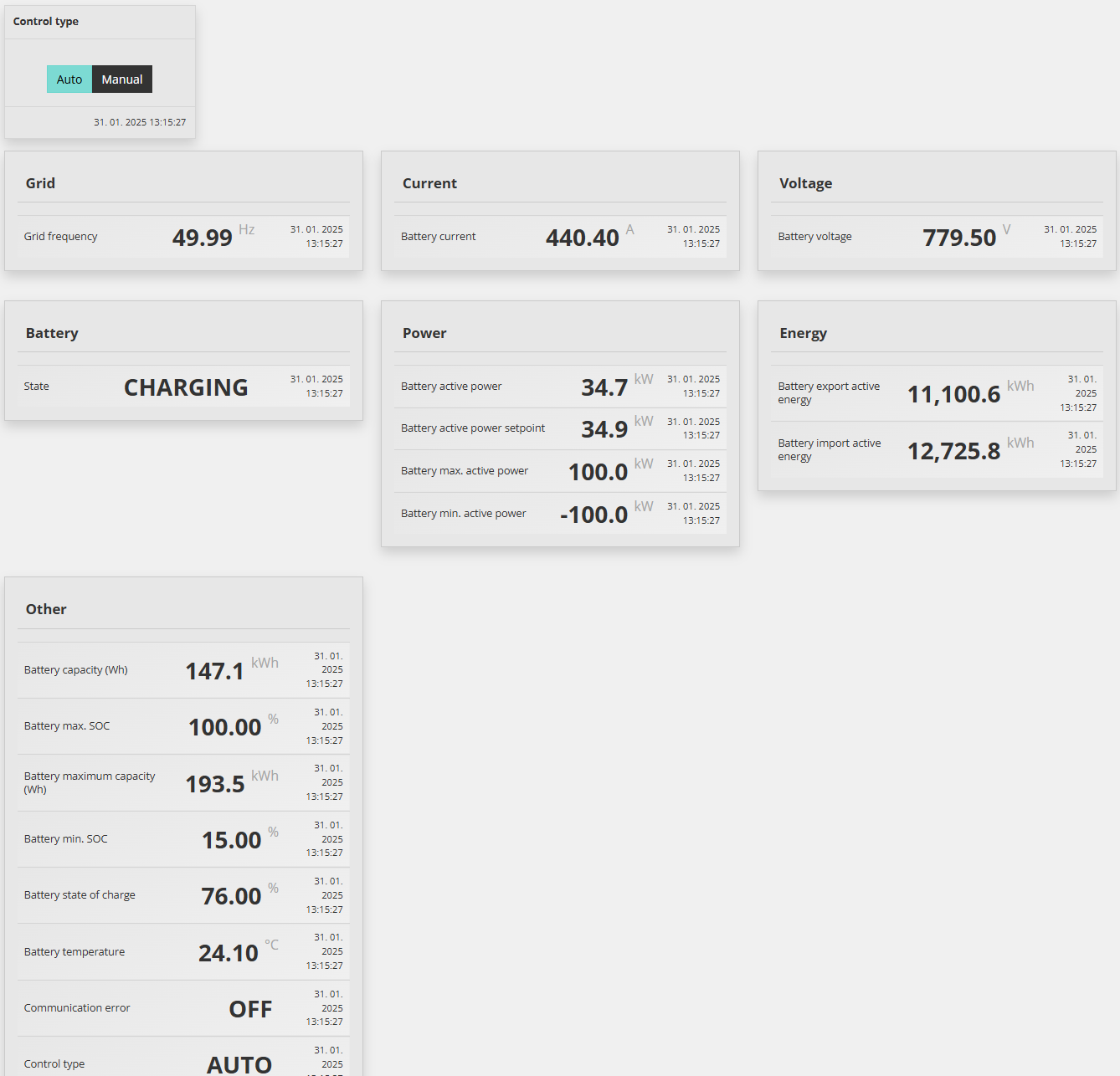

Syftet med denna punkt är att visa hur man kontrollerar avläsningar från den nyligen tillagda enheten. Detta görs under 'Enhet/Senaste mätning'.
För avancerad styrning av enskilda element kopplade till SmartLogger2000B måste integrerade element läggas till Reduxi-systemets strategi.
Till exempel måste kontrolltypen för Huawei LUNA2000B vara inställd på AUTO. Den här inställningen kan konfigureras under Enheter > Huawei LUNA2000B i Reduxi Configurator.
När enheten är inställd på AUTOkan kommandon från strategin utföras. Annars blir kontrollen inaktuell.
För att uppnå maximal flexibilitet och energikostnadsreduktion med avseende på dynamiskt pris och dynamiska tariffer, följ instruktionerna för hur man definierar strategi på denna länk: Strategier för Reduxi-kontroller.
Efter att ha lagt till enheten kan den övervakas och kontrolleras också via Reduxi-applikationen.
