Integrera PEGO ECP200 BASE-enhet med Reduxi-kontroller via Modbus RTU, för att uppnå maximal flexibilitet och möjliga kostnads- och energiminskningar på upp till 30 %.

1. PEGO ECP200 BASE dokumentation:

Ladda ner dokumentation kan erhållas på länken:

http://www.dayan-rs.com/_Uploads/dbsAttachedFiles/9884.pdf

2. Fysisk koppling mellan PEGO ECP200 BASE

och Reduxi-kontroller

Den fysiska anslutningen måste upprättas eftersom Modbus RTU används för att komma åt PEGO ECP200 BASE

Modbus gränssnitt.

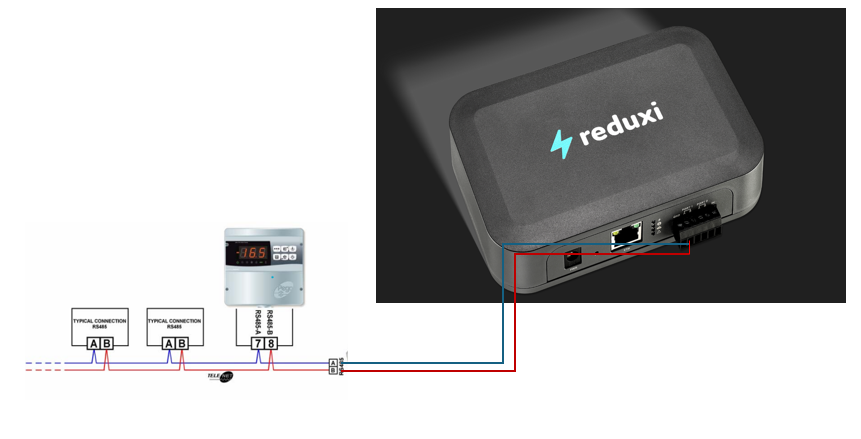

Bilden nedan visar hur den fysiska anslutningen upprättas mellan Reduxi och PEGO ECP200 BASE:

Posnetek zaslona 2025-02-17 155252.png

3. Lägg till PEGO ECP200 BASE till Reduxi-systemet.

Efter att ha anslutit Reduxi och PEGO ECP200 BASE kan du registrera den som en ny enhet (PEGO ECP200 BASE).

3.1 Lägg till enhet (PEGO ECP200 BASE)

Logga först in på den lokala Reduxi-konfiguratorn och lägg till en ny enhet genom att klicka på knappen "Lägg till enhet".

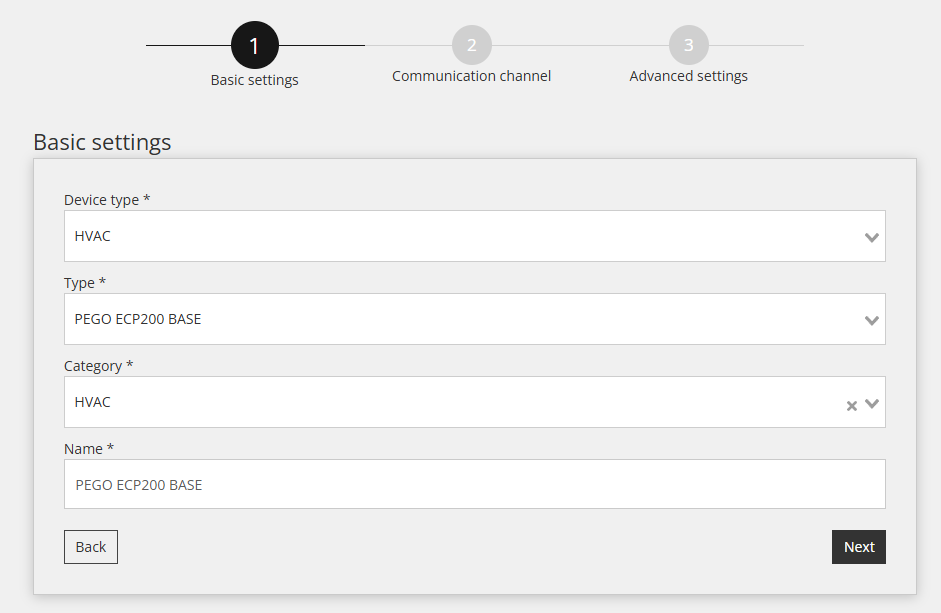

4.2 Välj PEGO ECP200 BASE

Inom det första steget definieras grundläggande inställningar:

Välj enhetstyp: VVS,
Välj typ: PEGO ECP200 BASE,
Namnge enheten.

Posnetek zaslona 2025-02-17 155618.png

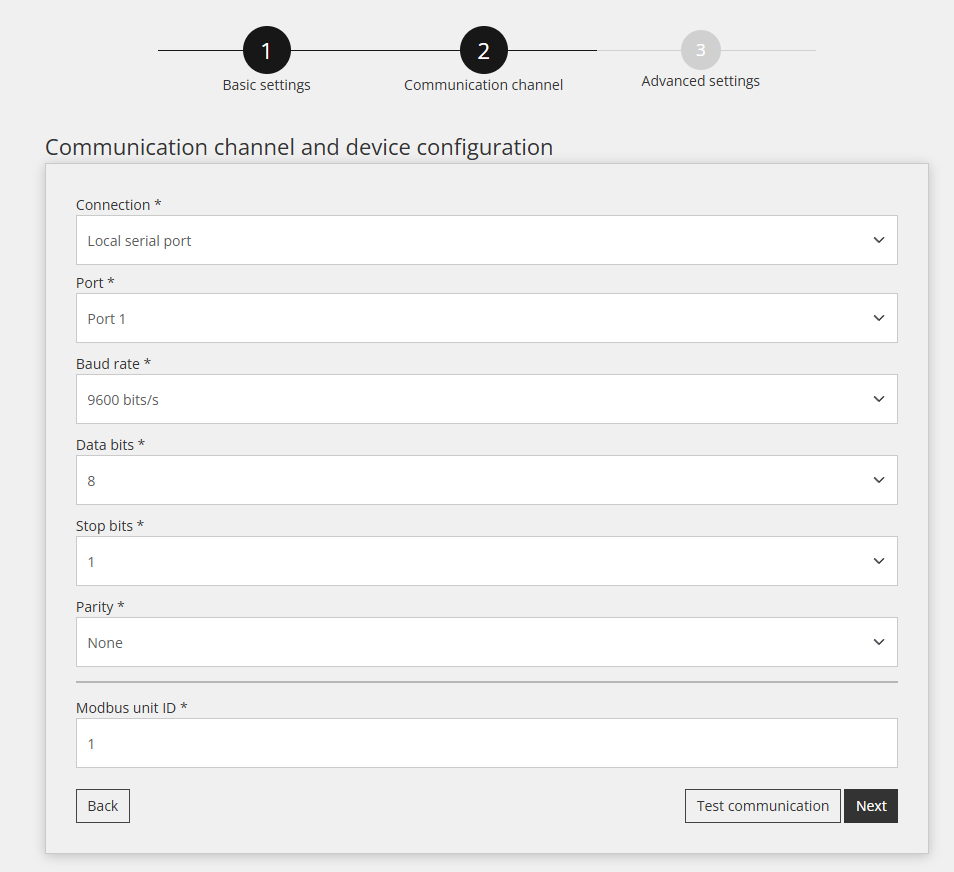

4.3 Enhetskonfiguration för kommunikationskanal

Det andra steget innebär att konfigurera kommunikationskanalen, vilket är viktigt för korrekt Modbus RTU-kommunikation. I detta steg upprättas kommunikationslänken mellan Reduxi-styrenheten och PEGO ECP200 BASE.

Inställningar för kommunikationskanalen visas nedan:

Posnetek zaslona 2025-02-17 155651.png

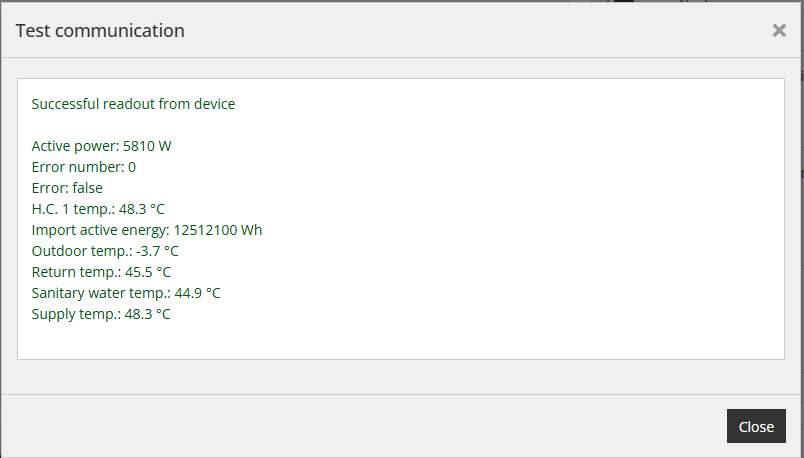

4.4 Testkommunikation

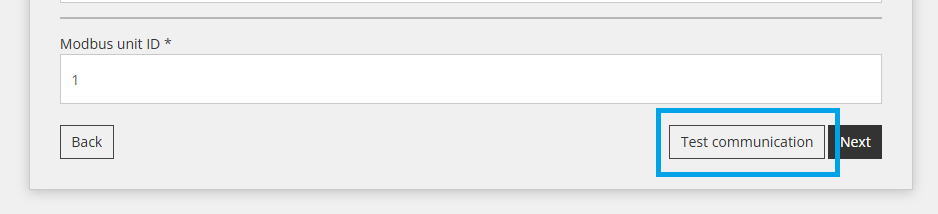

Under alla fält för kommunikationskanalen som nämns i föregående steg finns en "Testa kommunikation"-knapp. Denna knapp används för att verifiera om Modbus RTU-anslutningen mellan enheterna fungerar korrekt.

Posnetek zaslona 2025-02-17 155753.png
