Så ansluter du hybridväxelriktaren Sigenergy till Reduxi Controller
Integrera hybridväxelriktaren Sigenergy med Reduxi Controller via Modbus TCP/IP. Det ger maximal flexibilitet och kostnads- och energibesparingar på upp till 30 %.

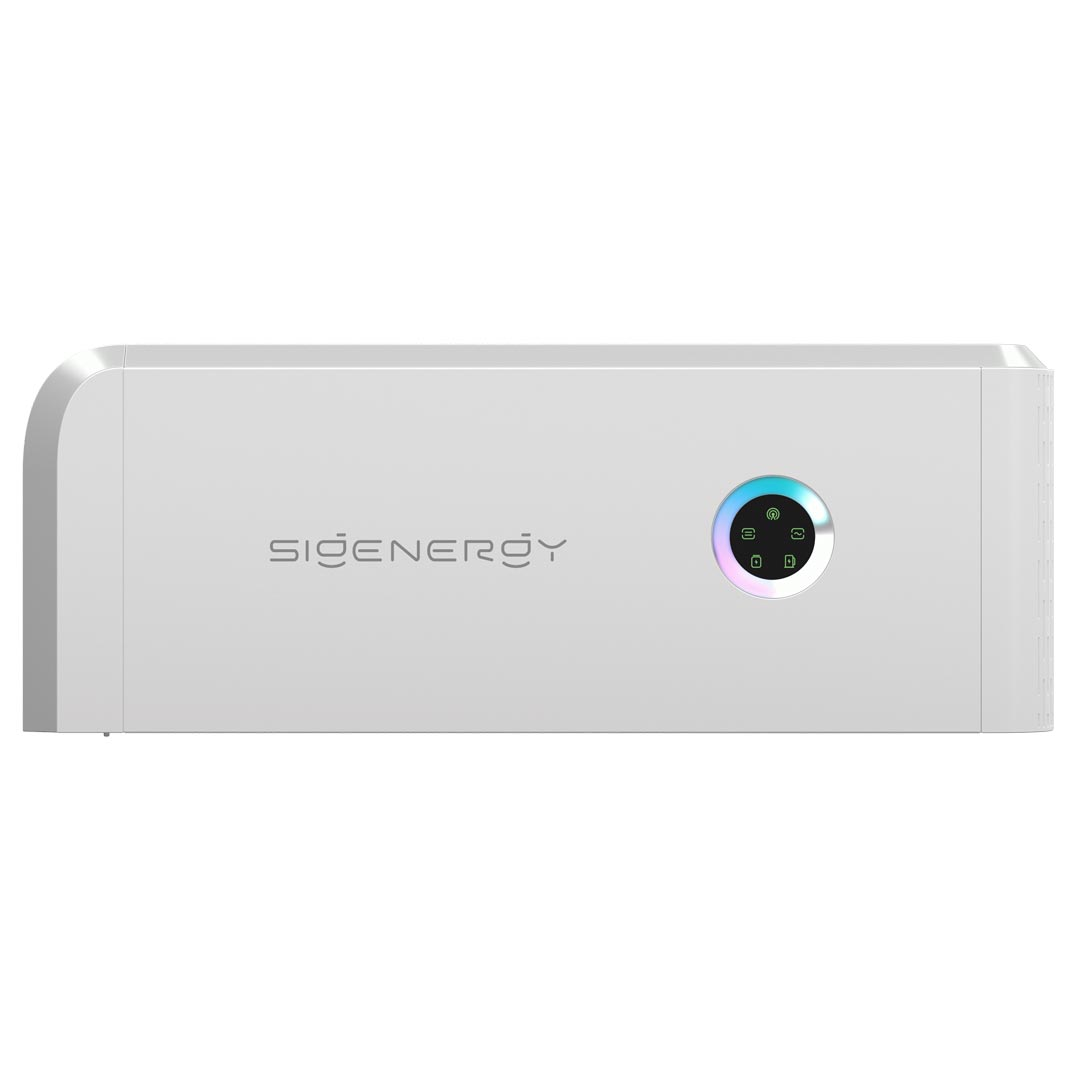

Textbeskrivning av bilden
Foto eller rendering av en vit väggmonterad hybridväxelriktare på vit bakgrund. Höljet är ljusgrått/vitt med rundade hörn uppe till vänster. Ordet 'SIGENERGY' är tryckt i grått på främre vänstra delen. Till höger finns en rund indikator med en flerfärgad glödande ring (blå till rosa) runt en svart cirkel med fyra små gröna ikoner (en wifi-/signalsymbol överst och symboler till vänster, höger, nere till vänster och nere till höger). Enhetens nedre del är slät utan andra markeringar.
1 Förberedelser
1.1 Teknisk dokumentation
Använd de här dokumenten för mer information om inställningarna för Sigenergy-hybridväxelriktaren.
- Sigenergy hybrid inverter documentation – Nedladdning av växelriktarens dokumentation (April Ice B2B)
- How to enable Modbus TCP/IP – Supportartikel från Sigenergy
- Sigenergy Modbus Protocol V2.7 – Sigenergys Modbus-protokoll, utgåva 2025-05-23
- Video on YouTube – Video som länkas i den ursprungliga artikeln
1.2 Utrustning som krävs
- Reduxi Controller
- Sigenergy-hybridväxelriktare, ansluten till Reduxi Controller
- Smartphone med mySigen-appen
- Dator eller surfplatta med internetanslutning för att konfigurera enheten i Reduxi
2 Konfigurera Sigenergy-hybridväxelriktaren
2.1 Ladda ned mySigen-appen
Ladda ned mySigen-appen:
- Google Play: mySigen på Google Play
- Apple App Store: mySigen i App Store
2.2 Hitta växelriktarens IP-adress
När du har åtkomst via mobilappen ändrar du inställningarna så att Reduxi Controller kan nå hybridväxelriktaren via Modbus TCP/IP. Följ de här stegen.
Textbeskrivning av bilden
Skärmbild av startsidan i mySigen-appen på en telefon, mörkt tema, hög telefonskärmbild. Statusfält: tid 11:51, signalstaplar, Wi-Fi-ikon, batteri 57. Överst: menyikon (vänster), delaikon (höger), systemnamnet mellan dem är täckt av en svart list. Under det en statuspill: 'Normal | On Grid'. Väder: ikon med sol bakom moln, 7 °C. Mätvärden överst: 0 kW och 10.3 kW. En 3D-illustration av ett hus med solpaneler på taket, en AC-laddare med en bil, en vit växelriktare och ett batteri, med energiflödeslinjer. Etiketter: SOLAR, HOME, 'Available AC CHARGER', under huset: 0 kW DC CHARGER, 0 kW · 90.0% SigenStor, 10.3 kW GRID. Rad med fem knappar: Diagnosis, Notice, Mode, Safety, Charger. Kortet 'Today': 0.04 kWh Solar Generate. (avskuret), € -0.32 Energy Value. Navigering längst ned: Home (vald, grön), Device, Service, Setting. Vit hemindikator längst ned.
Textbeskrivning av bilden
Skärmbild av sidan Settings i mySigen-appen på en telefon, mörkt tema, hög telefonskärmbild. Statusfält: tid 11:49, signalstaplar, Wi-Fi-ikon, batteri 58. Överst: en rad med en avatarruta 'Ap', namnet är täckt av en svart list, och en vinkel. Under det ett systemkort med en menyknapp '.', en 3D-illustration av ett hus med solpaneler, en vit växelriktare och en laddare, och ett textblock täckt av en svart list. Fyra snabbinställningar: Operational Mode, Backup Reserve, Utility Rate Plan, Charging Setting. Kortet 'Settings & Tools' med rader, var och en med en vinkel: About, App Setting, Network Configure, Device Configure. Navigering längst ned: Home, Device, Service, Setting, posten Setting (grön) är markerad med en blå rektangel. Vit hemindikator längst ned.
Textbeskrivning av bilden
Skärmbild av skärmen System Settings i mySigen-appen på en telefon, mörkt tema, hög telefonskärmbild. Statusfält: tid 11:49, signalstaplar, Wi-Fi-ikon, batteri 58. Sidhuvud: bakåtpil och rubriken 'System Settings'. Ett systemkort visar en 3D-illustration av ett hus med solpaneler, en växelriktare och en laddare, med en grön pennikon (redigera), systemnamnet och uppgifter under det är täckta av en svart list. Avsnittet 'Basic Info': System ID: värdet täckt, Country/Region: värdet täckt, Time Zone: (UTC+01:00)Belgrade, Grid Connection Date: 2024-05-17, Total Panel Capacity: 3.44 kWp, Battery Capacity: 24.18 kWh. Avsnittet 'More Settings' med rader, var och en med en vinkel: Connectivity (värde Ethernet), Backup Event Center, Lighting Language, Advanced Settings, Software Update, System Share. Raden Connectivity är markerad med en blå rektangel (rektangeln börjar vid rubriken 'More Settings'). Vit hemindikator längst ned.
Textbeskrivning av bilden
Skärmbild av skärmen Connectivity i mySigen-appen på en telefon, mörkt tema, hög telefonskärmbild. Statusfält: tid 11:50, signalstaplar, Wi-Fi-ikon, batteri 58. Sidhuvud: bakåtpil och rubriken 'Connectivity'. Omkopplare med två flikar: System (vald) och Device (inte vald), fliken Device är markerad med en blå rektangel och en blå pil som pekar nedåt på den. Under, i en streckad ram: en ikon av en staplad enhet (batteri/växelriktare), en grön bock och en nätverkskontaktikon förbundna med linjer, med texten 'SigenStor is connected to the Network'. Under det ett kort med tre rader, var och en med en vinkel: Ethernet (överstruken kontaktikon), WLAN (Wi-Fi-ikon med x), Cellular (signalikon med x). Resten av skärmen är tom mörk bakgrund med en vit hemindikator längst ned.
Textbeskrivning av bilden
Skärmbild av en telefonskärm i mySigen-appen, mörkt tema, hög telefonskärmbild. Statusfält: tid 11:50, signalstaplar, Wi-Fi-ikon, batteri 58. Sidhuvud: bakåtpil och rubriken 'Connectivity'. Omkopplare med två flikar: System och Device (Device vald). Under finns ett enhetskort med rubriken 'SigenStor' med en liten bild av en vit enhet, en grön statusprick och statusen 'Normal', raden med enhetsnamn/serienummer under rubriken är täckt av en svart list. Kortet listar tre rader, var och en med en vinkel: Ethernet (grön kontaktikon), WLAN (grå Wi-Fi-ikon med x), Cellular (grå signalikon med x). Raden Ethernet är markerad med en blå ovalkontur. Resten av skärmen under kortet är tom mörk bakgrund med en vit hemindikator längst ned.
Textbeskrivning av bilden
Skärmbild av skärmen Ethernet i mySigen-appen på en telefon, mörkt tema, hög telefonskärmbild. Statusfält: tid 11:50, signalstaplar, Wi-Fi-ikon, batteri 58. Sidhuvud: bakåtpil, rubriken 'Ethernet', 'Save' (grön, uppe till höger). Fält: MAC Address: värdet täckt av en svart list. Kortet 'Ethernet' med status 'Connected' (grön). Primary DNS: 8.8.8.8 (nedtonad), Secondary DNS: 208.67.222.222. Reglaget 'Obtain IP address automatically': på (grönt). Nedtonade fält: IP Address: 172.16.40.228, markerad med en blå rektangel, Gateway: 172.16.40.1, Subnet Mask: 255.255.255.0. Under finns tom mörk bakgrund med en vit hemindikator.
2.3 Aktivera Modbus TCP/IP
Anvisningar för hur du aktiverar Modbus TCP/IP på växelriktaren finns i Sigenergys supportartikel.
2.4 Ange urladdningsgräns och reservkraft
Textbeskrivning av bilden
Skärmbild av skärmen 'System Settings' i mySigen-appen på en telefon, mörkt tema. Statusfält: tid 6:51, 5G-signal, batteri 65. Sidhuvud: bakåtpil, rubriken 'System Settings', 'Save' (grön). Överst är en rad med ett reglage avskuren (texten slutar på 'nable'). Avsnittet 'Charge & Discharge' med fält: Charge Cut-Off SOC (%): 100.0, Discharge Cut-Off SOC (%): 10.0, Backup Reserve (%): 90.0. En röd handritad oval ringar in fälten Discharge Cut-Off SOC (%) och Backup Reserve (%).
3 Logga in på Reduxis webbgränssnitt
Du kan öppna Reduxis webbgränssnitt på två sätt:
Textbeskrivning av bilden
Skärmbild av tre skärmar i mobilappen Reduxi sida vid sida, med cyanfärgade rutor och nummermärken 2 till 4. Vänster skärm (instrumentpanel, mörkt tema): menyikon uppe till vänster markerad med en ruta och märke 2; logotypen 'reduxi'; flikarna 'Real time data' (aktiv) och 'Statistics'; pris 5.79 € och temperatur 3.2 °C; energiflödesdiagram med ett hus i mitten (-1.25 kW) och ikoner med värdena 69.0 W, 1.3 kW, 1.1 kW (röd ring), -165.0 W med 97 % (röd ring) och 0.0 W längst ned; flikarna 'Power' och 'Energy'; navigering längst ned: Dashboard, Diagnostics, Device control, Settings. Mellersta skärmen (sidomeny): logotypen 'reduxi', 'Number of locations: 1233', rubriken 'Reduxi device management', posterna '+ Add Reduxi location' och 'Reduxi devices' (markerad med en ruta och märke 3), sedan 'My profile' och 'About app'. Höger skärm (enhetssida): Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar; status 'Connected'; kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'; kortet 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' med knappen 'Activate tunnel connection' (markerad med en ruta och märke 4); kortet 'Unit details' med fältet 'Unit ID'.
Textbeskrivning av bilden
Skärmbild i två delar sida vid sida. Vänster del: skärm i mobilappen Reduxi på mörk bakgrund. Överst: knappen Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar och ett plintblock; status 'Connected' med en Wi-Fi-ikon. Kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'. Kortet 'Connect to configurator' med en nyckelikon: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' och knappen 'Open configurator', markerad med en cyanfärgad ruta och nummermärke 5. Under: kortet 'Unit details' med fältet 'Unit ID' (värdet syns inte). Höger del: Reduxi Configurator öppnad i en webbläsare, markerad med en cyanfärgad ram och nummermärke 6. Överst: bakåtpil, 'Tunnel connection', uppdateringsikon. Sidofält till vänster med ikoner (blixt, chip, blixtsymbol, stapeldiagram, kugghjul). Sidan 'Home' med en grön länkikon. Grön notis: 'New patch available. Click here to apply.' med ett stäng-X. Tid 09:12:56. Energiflödesdiagram med ett hus i mitten (1.700 kW) och ikoner för nät (0.000 kW), sol (1.700 kW), batteri (grönt, 0.000 kW och 0.800 kW), en enhet till vänster (0.900 kW), elfordon och en laddare eller enhet längst ned. Etiketten 'Energy manager' längst ned.
http://reduxi.local. Du hittar styrenhetens IP-adress i routerns enhetslista eller i Reduxi-appen under Reduxi devices.admin · Lösenord: admin (fabriksinställning)Textbeskrivning av bilden
Skärmbild av inloggningssidan till Reduxi Configurator i ett Chrome-fönster. Adressfältet visar 'Not secure' och 'reduxi.local'; adressfältet är markerat med en cyanfärgad ruta och en förstorad kopia av det (cyanfärgad ruta, texten 'Not secure reduxi.local') visas till vänster, förbunden med en cyanfärgad linje. Sidans bakgrund: en ljusgrå linjeteckning av ett hus med solpaneler (gröna), en laddbox, en växelriktare, en bil och en laddare. Uppe till vänster: logotypen 'reduxi configurator'. Inloggningsruta i mitten med rubriken 'Login', en språkväljare (engelsk flagga, 'English'), ett användarnamnsfält och ett lösenordsfält samt en mörk knapp 'Login'.
Textbeskrivning av bilden
Skärmbild av webbgränssnittet i Reduxi Configurator efter inloggning, ljust tema. Uppe till vänster: logotypen 'reduxi configurator'. Rubrikfält: 'Home' till vänster, grön status 'Connected' uppe till höger. Vänster sidofält: utfällt avsnitt 'Devices' med en lista med poster, därefter hopfällda avsnitt 'Manager', 'Configuration' och 'Settings'. Huvudytan: energiflödesdiagram. Hus i mitten med en ring, värde 24.20 kW. Grid-ikon uppe till vänster, 24.20 kW (röd punkt på linjen). Solar-ikon uppe till höger, värde '-'. Ikon till vänster (batteri eller enhet), 6.700 kW (grön punkt på linjen). Ikoner till höger (batterilager och en enhet), värden '-'. EV charger-ikon nere till vänster, 31.00 kW. Ytterligare en enhetsikon nere till höger. Etiketten 'Energy manager' under huset.
4 Lägg till Sigenergy-hybridväxelriktaren i Reduxi
När du har anslutit Reduxi Controller och Sigenergy-hybridväxelriktaren registrerar du växelriktaren som en ny enhet.
4.1 Grundinställningar
Logga in lokalt i Reduxi Configurator på controllern (se punkt 3) och klicka på + Add device.
Textbeskrivning av bilden
Skärmdump av vänster sidofält i Reduxi Configurator. Överst: reduxi-logotypen med texten CONFIGURATOR. Hopfällda avsnitt: Devices (plusikon) och Strategies (plusikon). Under dem två knappar bredvid varandra: Add device (plusikon, markerad med en blå ruta) och Add strategy (plusikon). Under dem två poster: Settings och Profile. Ytan till höger om sidofältet är tom och vit.
I första steget (grundinställningar) väljer du enhetens grundläggande parametrar:
- Device type:
Hybrid Inverter - Type:
Sigenergy Hybrid - Name: ett namn som du väljer
4.2 Kommunikationsinställningar
Det andra steget ställer in kommunikationskanalen mellan Reduxi Controller och Sigenergy-hybridväxelriktaren. Det här steget är avgörande för Modbus TCP/IP-kommunikationen. Bilden visar inställningarna för kommunikationskanalen.
Textbeskrivning av bilden
Skärmbild av Reduxi Configurator, steg 2 av 2 i guiden för att lägga till enhet. Förloppssteg: 1 Basic settings, 2 Communication channel (båda fyllda svarta cirklar). Avsnittsrubrik: 'Communication channel and device configuration'. Fält: Connection *: TCP/IP (rullgardinslista), IP *: 172.16.40.228, Port *: 502, Modbus unit ID *: 1. Knappar: Back (kontur), Test communication (kontur), Done (mörk).
4.3 Testa kommunikationen
Klicka på Test communication längst ned i guiden. Testet läser av Sigenergy-hybridväxelriktaren en gång och sparar ingenting. Om testet lyckas klickar du på Done: bara Done skapar enheten.
Textbeskrivning av bilden
Skärmbild av knappfältet längst ned på en sida i Reduxi Configurator. Vänster: knappen 'Back'. Höger: knappen 'Test communication' (markerad med en cyanfärgad ruta) och den mörka knappen 'Done'.
Textbeskrivning av bilden
Skärmbild av sidan 'Communication channel and device configuration' i Reduxi Configurator. Connection *: TCP/IP (rullgardinslista). IP *: 192.168.50.243, med knappen 'Scan for IP'. Port *: 502, med knappen 'Test port'. Modbus unit ID *: 1. Knappar längst ned: Back (vänster), Test communication och Done (höger). Knappen Done är markerad med en cyanfärgad ruta.
4.4 Avancerade inställningar
Använd de avancerade inställningarna bara om platsen har särskilda behov. Som standard behöver du inte ändra något.
Textbeskrivning av bilden
Skärmbild av guiden i Reduxi Configurator, steg 3 Advanced settings. Stegindikator: 1 Basic settings, 2 Communication channel, 3 Advanced settings (alla svarta). Rubrik: Advanced settings. Varje fråga har ett reglage, alla inställda på No: Do you want to set data saving interval? No (Default: 1 min), Do you want to set reading delay? No (Default: 1000 ms), Do you want to set writing delay? No (Default: 1000 ms), Do you want to set power generation limits and capabilities? No, Do you want to set power consumption limits and capabilities? No, Do you want to limit communication with the device to read-only? No (Default: No), Do you want to invert direction for energy import and export? No (Default: No). Rullgardinslistor: L1 is connected to main feed: L1, L2 is connected to main feed: L2. Knapp: Back.
5 Kontrollera avläsningarna
5.1 Senaste mätvärden
När kommunikationen är upprättad kontrollerar du mätvärdena under Devices – Sigenergy Hybrid Inverter – Last measurement i Reduxi Configurator.
Textbeskrivning av bilden
Skärmbild av sidan 'Last measurements' för en enhet i Reduxi Configurator. Flikar: Last measurements (aktiv), Analyze, Archive. Uppe till höger: uppdateringsrullgardinen 'Without refreshing' och en uppdateringsknapp. Kortet 'Control type': knapparna Auto (ljusgrön) och Manual (mörk, vald); tidsstämpel 14. 03. 2025 12:49:13. Alla värden nedan har tidsstämpeln 14. 03. 2025 12:49:01 om inget annat anges. Kortet PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: tomt (enhet kW); enumeration.PV_STATE_NAME: CONNECTED. Kortet Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kortet Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kortet Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kortet Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: tomt (kW); Grid export active power limit: tomt (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kortet Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (tidsstämpel 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Aktivera styrning via Reduxi
För avancerad styrning av Sigenergy-hybridväxelriktaren integrerar du enheten i optimeringslägena i Reduxi-systemet. Under Devices – Sigenergy Hybrid i Reduxi Configurator ställer du in control type på AUTO. Först då påverkar strategikommandona batteriet.
För maximal flexibilitet och lägre energikostnader med dynamiska priser och dynamiska tariffer definierar du en strategi enligt beskrivningen i Strategier för Reduxi Controller.
När du har lagt till enheten kan du också övervaka och styra den i Reduxi-appen.
✓ Sammanfattning
Förberedelser (punkt 1–2): Använd Sigenergys dokumentation. Installera mySigen-appen.
Sigenergy-växelriktare (punkt 2): Kopiera IP-adressen i mySigen-appen. Aktivera Modbus TCP/IP. Ange Discharge Cut-Off SOC och Backup Reserve enligt bilden.
Lägg till i Reduxi (punkt 3–4): Logga in i Reduxis webbgränssnitt. Lägg till enheten med typen Sigenergy Hybrid, klistra in IP-adressen och kör Test communication.
Driftsätt (punkt 5): Kontrollera de senaste mätvärdena. Ställ in control type på AUTO och definiera en strategi.
→ Vanliga problem
| Problem | Lösning |
|---|---|
| Kommunikationstestet misslyckas | Kontrollera att IP-adressen från mySigen-appen är rätt angiven. Kontrollera att Modbus TCP/IP är aktiverat på växelriktaren. |
| Oväntat batteribeteende | Kontrollera att Discharge Cut-Off SOC (%) och Backup Reserve (%) är inställda på de värden som visas i punkt 2.4. |
| Open configurator öppnas inte eller förblir tom | Tunneln är inte aktiv ännu. Vänta cirka 30 sekunder och kontrollera att styrenheten är online. |
Inloggning med admin avvisas |
Lösenordet ändrades vid installationen. Fråga installatören. Lösenordet till Reduxi-kontot fungerar inte här. |
reduxi.local laddas inte |
Din enhet är inte i samma nätverk som styrenheten. Använd IP-adressen eller tunnelanslutningen. |
| Kommunikationstestet misslyckas, enheten visas som offline | Kontrollera att enheten går att nå, IP-adress / port / unit ID och att protokollet är aktiverat på enheten. |
