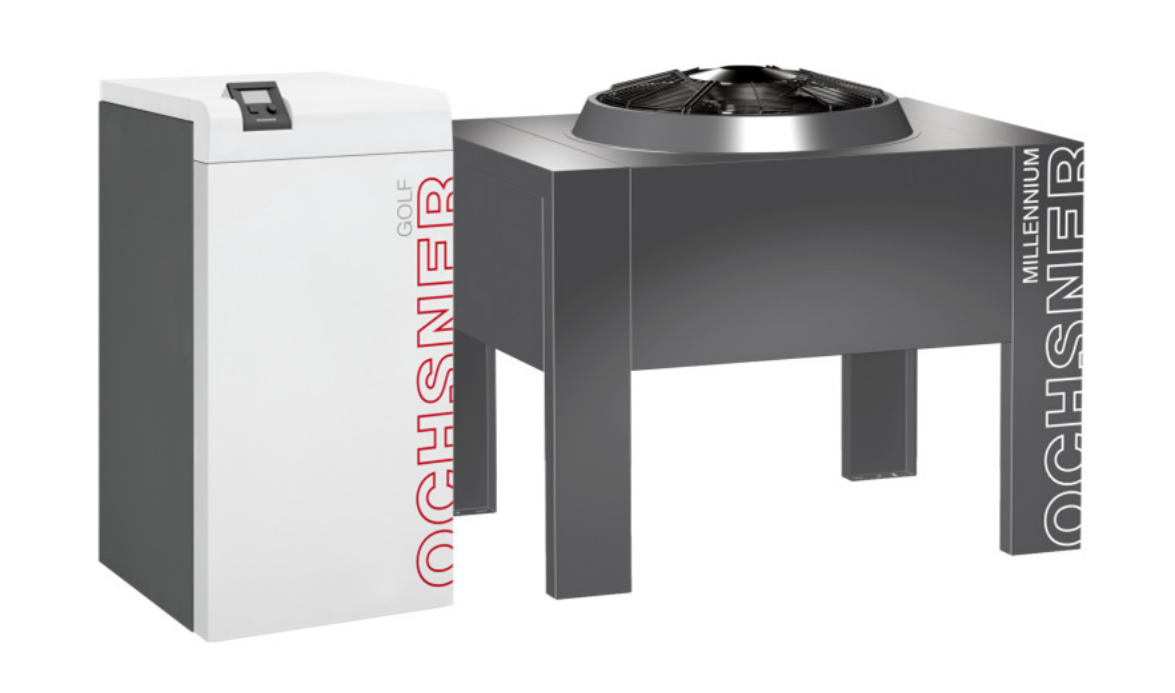

1. Nödvändiga steg för att upprätta kommunikation mellan Reduxi-styrenheten och Ochsner GMLW Plus värmepump

1.1 Aktivering av SG Ready-funktionen på värmepumpen

Aktivering och nödvändig firmwareuppdatering kommer att utföras av en OCHSNER-servicetekniker.

För att boka tid, vänligen kontakta OCHSNER kundtjänst:

https://www.ochsner.com/en/contact/

1.2 Nödvändiga komponenter för att ansluta Reduxi-styrenheten till Ochsner GMLW Plus värmepump.

För att upprätta anslutningen mellan Reduxi-styrenheten och Ochsner GMLW Plus värmepump, två

komponenter behövs:

1. Reduxi Controller
2. Reduxi Gateway-enhet med 3x (30:1A) strömsensorer (CTs)

Reduxi Gateway-enheten måste först läggas till (anslutas) till Reduxi-styrenheten för att styra/driftsätta värmepumpens driftlägen. Anslutningen kan upprättas trådlöst (WLAN) eller trådbundet via en UTP-kabel (LAN). Du kan hitta mer om anslutningen på Gateway till Controller-anslutningen.Reduxi Gateway-enheten inkluderar också 3x(30:1A) strömsensorer (transformator) som används för att mäta den elektriska strömmen (dvs. effekt) för varje fas av värmepumpen. Dessutom används två reläutgångar för att generera signaler för SG-ready kontakter, vilket påverkar värmepumpens driftlägen.

2. Ansluta en Reduxi-styrenhet och Gateway-enhet till det lokala nätverket

En symbolisk bild av hela anslutningen från Reduxi-styrenheten till värmepumpen visas nedan:

För ytterligare information om hur du ansluter en Reduxi Gateway-enhet, följ länken: Hur man konfigurerar Reduxi Gatway.

3. Ansluta Reduxi gateway-enhetens relä till SG-ready kontakter på en värmepump

För att fysiskt ansluta reläerna på Reduxi Gateway-enheten till SG-ready-kontakterna (kallas EVU) på värmepumpen, är det viktigt att fastställa de exakta platserna för SG-ready-kontakterna på värmepumpens kretskort.

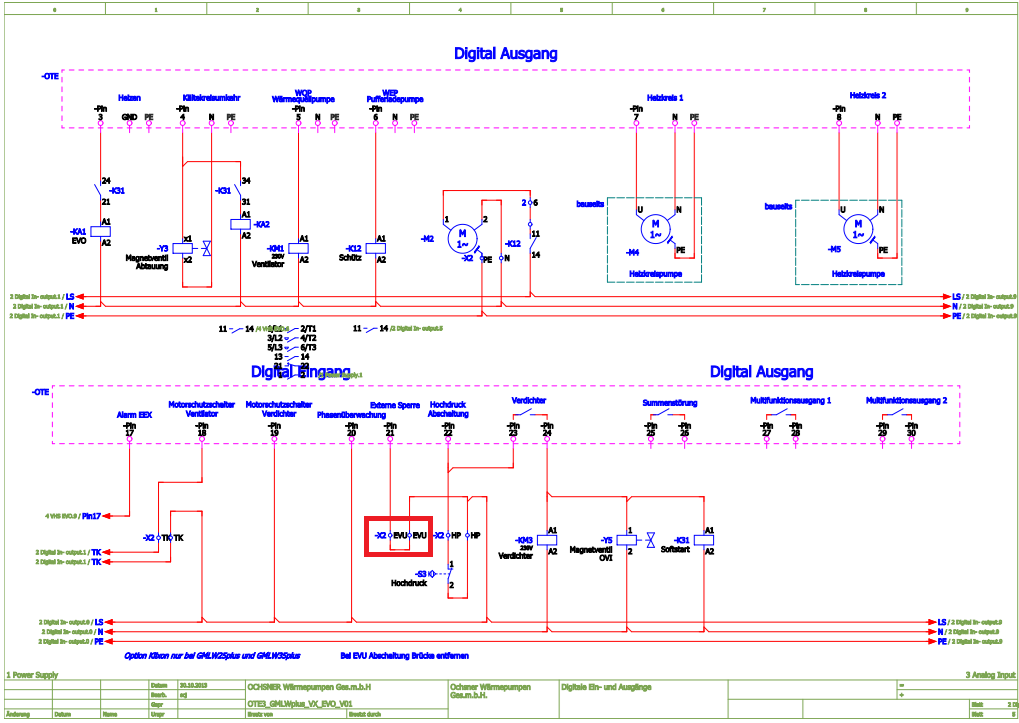

Bilden nedan visar placeringen av SG-ready-kontakterna på Ochsner GMLW Plus värmepumps kretskort.  Den andra bilden visar anslutningar från reläer till SG-ready kontakter.

SG-ready (EVU) kontakter på HP kretskort:

Det är viktigt att du tar bort kabelbryggan mellan SG-ready (EVU) kontakterna!

Anslutning från Reduxi gateway-enhet till SG-ready kontakter på HP:

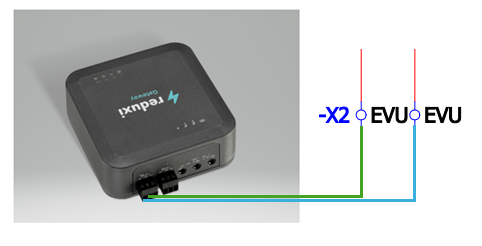

NC-kontakt på det första reläet på Reduxi gateway-enheten --> till kontakt 1 på kontakt X2; Blå tråd

COM-kontakt på det första reläet på Reduxi gateway-enheten --> till kontakt 2 på kontakt X2; Grön tråd

Observera: Reduxi Gateway-enheten tillåter att reläutgångar används som permanent stängda, "Normalt Stängd - NC" eller öppnade "Normalt Öppnad - NO".

4. Reduxi Gateway-enhet som mätare med strömsensorer

Strömsensorerna (CTs) som ingår i Reduxi Gateway-kitet måste anslutas till tre ingångar, en för varje fas, som illustreras i bilden nedan.

Strömsensorn täcker den individuella fasledningen (L1, L2, L3) på värmepumpen, se bilden nedan:

5. Lägga till värmepumpen som en ny enhet i Reduxi-konfiguratorn

För att lägga till en ny värmepump som en enhet eller för att redigera en befintlig, följ dessa steg, detaljerade i enskilda punkter nedan.

5.1 Lägga till en enhet

Logga in lokalt på Reduxi-konfiguratorn applikationen på styrenheten och tryck på knappen Lägg till enhet.

5.2 Välj den enhet du vill lägga till

I det första steget (grundläggande inställningar), välj de grundläggande parametrarna för den enhet du vill lägga till:

• Enhetstyp: HVAC,
• Typ: Reduxi Mätare
• Namn: Ange namnet på enheten, till exempel: Ochsner GMLW Plus

5.3 Kommunikationskanal

Den första delen av kommunikationskanalens inställning är avsedd för anslutning mellan Reduxi Gateway-enheten och Reduxi-styrenheten. Fyll i fälten som visas i bilden nedan (automatiskt ifyllda).

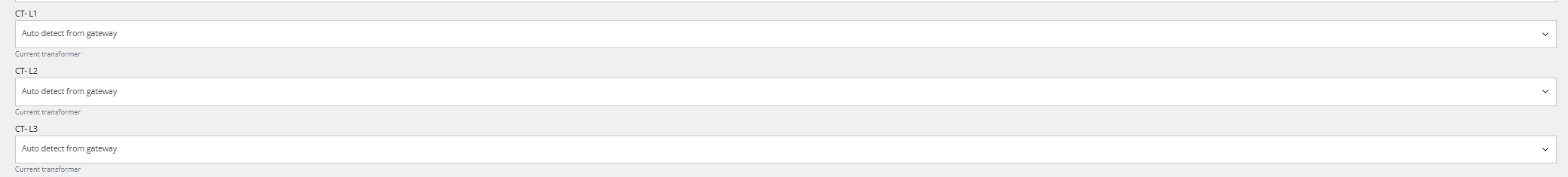

Den andra delen av kommunikationskanalen är avsedd för de aktuella sensorinställningarna för Reduxi Gateway-enheten, där vi väljer "Auto detect from gateway" för alla aktuella sensorer.

Den tredje delen av kommunikationskanalen är avsedd för definitionen av signaler från reläerna på Redux gateway-enheten.

Tabell för driftlägen:

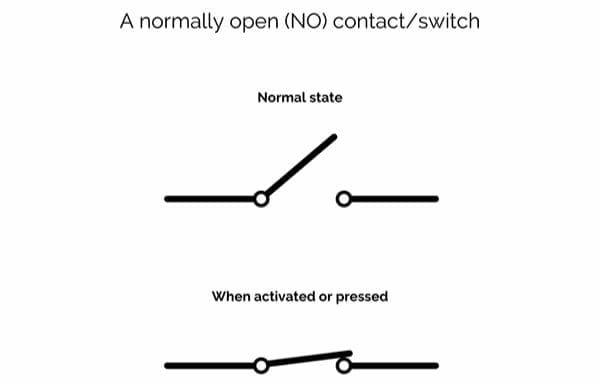

 notera NO står för normalt öppnad :

PÅ-läge (Normal drift), det första reläet är stängt (NC).

AV-läge (HP-stopp), det första reläet är öppet (NO)

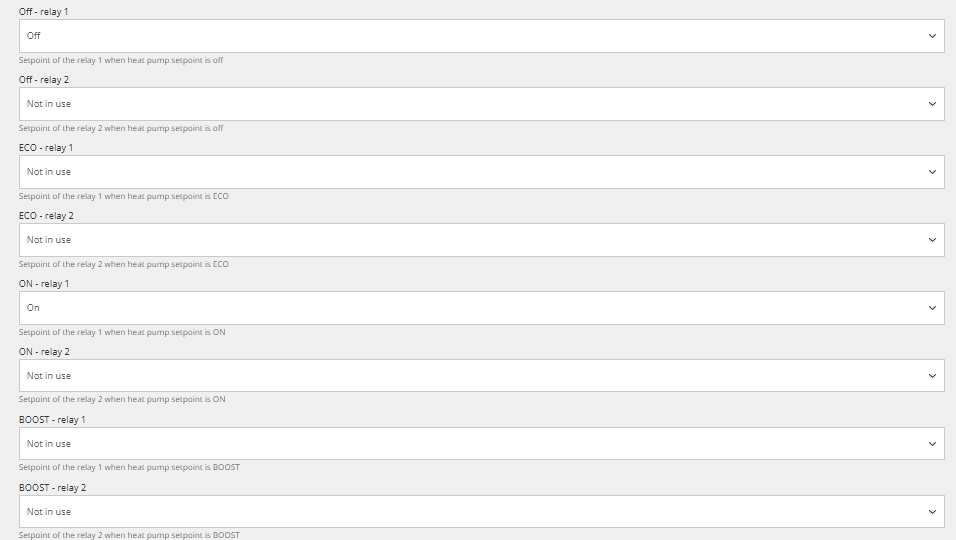

Fullständig konfiguration av reläsignalerna i Reduxi-konfigurationen:

5.5 Kommunikationstest

Kommunikationstestet utförs med hjälp av knappen "Testa kommunikation", som finns på den nedre högra sidan efter alla parameterfält i kommunikationskanalen.

Kommunikationstestet kan ge två svar:

1. Kommunikationen fungerar korrekt, se bilden nedan:

2. Kommunikationen fungerar inte korrekt, bilden nedan:

5.6 Avancerade inställningar

Den avancerade inställningen är godtycklig och beror på de specifika behoven på platsen där Reduxi-styrenheten är installerad. När du har slutfört alla avancerade inställningar trycker du på knappen "Klar" längst ned till höger.

5.7 Senaste mätningar

Efter att ha upprättat kommunikation med den nyligen tillagda enheten kan dess värden kontrolleras under Enheter - Ochsner GLMW Plus värmepump i Reduxi-konfiguratorn som ett ytterligare test.

För avancerad styrning av värmepumpen, integrera enheten i Reduxi-systemstrategin. Under Enheter - Ochsner GLMW Plus i Reduxi-konfiguratorn, måste kontrolltypen ställas in på AUTO så att kommandon för strategin påverkar värmepumpen.

För att uppnå maximal flexibilitet och minskning av energikostnaderna med avseende på dynamiskt pris och dynamiska taxor, följ instruktionerna om hur du definierar strategin på denna länk: Strategier för Reduxi-styrenhet.

Efter att ha lagt till enheten och kontrollerat värdena kan enheten inspekteras och styras även via Reduxi-applikationen.
