Så ansluter du batteriet Bluesun BSC-125kW (BESS) till Reduxi Controller
Anslut ett batterilager av typen Bluesun BSC-125KW-261KWH till Reduxi Controller.
Textbeskrivning av bilden

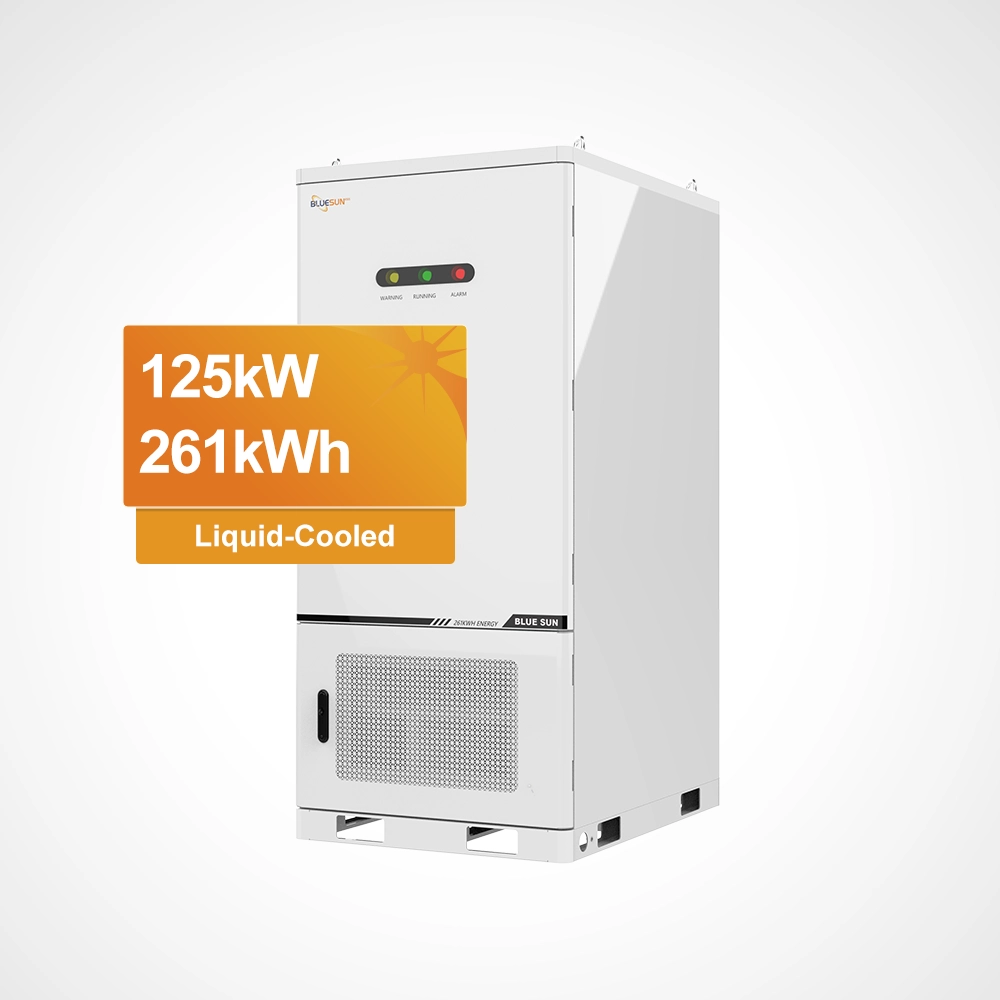

Produktfoto av ett vitt batterilagringsskåp för utomhusbruk på ljus bakgrund. Skåpet är högt med en rundad vit sidopanel, tre runda indikatorlampor nära toppen (gul, grön, röd) med liten text under och en liten logotyp uppe till vänster. Ett grått ventilationsgaller och en dörr med handtag sitter längst ned på framsidan och 'BLUE SUN' är tryckt längst ned till höger på framsidan. En orange etikett till vänster har texten '125kW 261kWh' och, i ett mindre fält under, 'Liquid-Cooled'.
1 Teknisk dokumentation
Bluesun BSC-125KW-261KWH är ett vätskekylt batterilager (BESS) för kommersiellt och industriellt bruk. Uppgifterna nedan kommer från Bluesuns datablad.
Tillverkarens dokument:
- Bluesun Liquid Cooling Storage System 125KW/261KWH – datablad (PDF, EN)
- 125kW 261kWh Liquid-Cooled Energy Storage System – produktsida (webb, EN)
2 Utrustning som behövs
- Reduxi Controller (installerad och online)
- Bluesun BSC-125KW-261KWH, driftsatt
- Anslutning mellan systemet och Reduxi Controller (se punkt 3)
- Modbus-registerkarta för systemet från Bluesun
- Dator eller surfplatta med internetanslutning för att konfigurera enheten i Reduxi
3 Systemöversikt och kablage
Ett batterilager måste stödja Modbus-kommunikation med en fullständig registerkarta för övervakning och styrning. Kraven finns i Integration requirements for battery energy storage system (BESS).
Enligt databladet innehåller varje rack batterimodulerna och en växelriktare på 125 kW. Systemet använder CAN för batterikommunikationen. Fjärråtkomst till data sker via Wi‑Fi, 4G, 5G eller LAN genom Bluesun ESS Cloud. EMS erbjuder lägena toppeffektskapning, egenanvändning och UPS.
4 Logga in på Reduxis webbgränssnitt
Du kan öppna Reduxis webbgränssnitt på två sätt:
Textbeskrivning av bilden
Skärmbild av tre skärmar i mobilappen Reduxi sida vid sida, med cyanfärgade rutor och nummermärken 2 till 4. Vänster skärm (instrumentpanel, mörkt tema): menyikon uppe till vänster markerad med en ruta och märke 2; logotypen 'reduxi'; flikarna 'Real time data' (aktiv) och 'Statistics'; pris 5.79 € och temperatur 3.2 °C; energiflödesdiagram med ett hus i mitten (-1.25 kW) och ikoner med värdena 69.0 W, 1.3 kW, 1.1 kW (röd ring), -165.0 W med 97 % (röd ring) och 0.0 W längst ned; flikarna 'Power' och 'Energy'; navigering längst ned: Dashboard, Diagnostics, Device control, Settings. Mellersta skärmen (sidomeny): logotypen 'reduxi', 'Number of locations: 1233', rubriken 'Reduxi device management', posterna '+ Add Reduxi location' och 'Reduxi devices' (markerad med en ruta och märke 3), sedan 'My profile' och 'About app'. Höger skärm (enhetssida): Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar; status 'Connected'; kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'; kortet 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' med knappen 'Activate tunnel connection' (markerad med en ruta och märke 4); kortet 'Unit details' med fältet 'Unit ID'.
Textbeskrivning av bilden
Skärmbild i två delar sida vid sida. Vänster del: skärm i mobilappen Reduxi på mörk bakgrund. Överst: knappen Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar och ett plintblock; status 'Connected' med en Wi-Fi-ikon. Kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'. Kortet 'Connect to configurator' med en nyckelikon: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' och knappen 'Open configurator', markerad med en cyanfärgad ruta och nummermärke 5. Under: kortet 'Unit details' med fältet 'Unit ID' (värdet syns inte). Höger del: Reduxi Configurator öppnad i en webbläsare, markerad med en cyanfärgad ram och nummermärke 6. Överst: bakåtpil, 'Tunnel connection', uppdateringsikon. Sidofält till vänster med ikoner (blixt, chip, blixtsymbol, stapeldiagram, kugghjul). Sidan 'Home' med en grön länkikon. Grön notis: 'New patch available. Click here to apply.' med ett stäng-X. Tid 09:12:56. Energiflödesdiagram med ett hus i mitten (1.700 kW) och ikoner för nät (0.000 kW), sol (1.700 kW), batteri (grönt, 0.000 kW och 0.800 kW), en enhet till vänster (0.900 kW), elfordon och en laddare eller enhet längst ned. Etiketten 'Energy manager' längst ned.
http://reduxi.local. Du hittar styrenhetens IP-adress i routerns enhetslista eller i Reduxi-appen under Reduxi devices.admin · Lösenord: admin (fabriksinställning)Textbeskrivning av bilden
Skärmbild av inloggningssidan till Reduxi Configurator i ett Chrome-fönster. Adressfältet visar 'Not secure' och 'reduxi.local'; adressfältet är markerat med en cyanfärgad ruta och en förstorad kopia av det (cyanfärgad ruta, texten 'Not secure reduxi.local') visas till vänster, förbunden med en cyanfärgad linje. Sidans bakgrund: en ljusgrå linjeteckning av ett hus med solpaneler (gröna), en laddbox, en växelriktare, en bil och en laddare. Uppe till vänster: logotypen 'reduxi configurator'. Inloggningsruta i mitten med rubriken 'Login', en språkväljare (engelsk flagga, 'English'), ett användarnamnsfält och ett lösenordsfält samt en mörk knapp 'Login'.
Textbeskrivning av bilden
Skärmbild av webbgränssnittet i Reduxi Configurator efter inloggning, ljust tema. Uppe till vänster: logotypen 'reduxi configurator'. Rubrikfält: 'Home' till vänster, grön status 'Connected' uppe till höger. Vänster sidofält: utfällt avsnitt 'Devices' med en lista med poster, därefter hopfällda avsnitt 'Manager', 'Configuration' och 'Settings'. Huvudytan: energiflödesdiagram. Hus i mitten med en ring, värde 24.20 kW. Grid-ikon uppe till vänster, 24.20 kW (röd punkt på linjen). Solar-ikon uppe till höger, värde '-'. Ikon till vänster (batteri eller enhet), 6.700 kW (grön punkt på linjen). Ikoner till höger (batterilager och en enhet), värden '-'. EV charger-ikon nere till vänster, 31.00 kW. Ytterligare en enhetsikon nere till höger. Etiketten 'Energy manager' under huset.
5 Lägg till enheten i Reduxi
Öppna först Configurator, se punkt 4. Enheten läggs till med guiden i två steg.
5.1 Grundinställningar
Bluesun BSC-125kW. Markera de strategier som enheten ska delta i och klicka sedan på Next.5.2 Kommunikationsinställningar
Det andra steget ställer in Modbus-kommunikationen mellan Reduxi Controller och systemet. Ange anslutningstyp, adress och Modbus unit ID så som de är inställda på systemet.
5.3 Testa kommunikationen
Klicka på Test communication längst ned i guiden. Testet läser av Bluesun BSC-125kW en gång och sparar ingenting. Om testet lyckas klickar du på Done: bara Done skapar enheten.
Textbeskrivning av bilden
Skärmbild av knappfältet längst ned på en sida i Reduxi Configurator. Vänster: knappen 'Back'. Höger: knappen 'Test communication' (markerad med en cyanfärgad ruta) och den mörka knappen 'Done'.
Textbeskrivning av bilden
Skärmbild av sidan 'Communication channel and device configuration' i Reduxi Configurator. Connection *: TCP/IP (rullgardinslista). IP *: 192.168.50.243, med knappen 'Scan for IP'. Port *: 502, med knappen 'Test port'. Modbus unit ID *: 1. Knappar längst ned: Back (vänster), Test communication och Done (höger). Knappen Done är markerad med en cyanfärgad ruta.
6 Kontrollera avläsningarna
6.1 Senaste mätvärden
Öppna Devices → din Bluesun-enhet → Last measurements i Configurator. Värdena visar om systemet kommunicerar som det ska.
6.2 Styrningsbeteende
För styrning via Reduxi-strategierna öppnar du Devices och din Bluesun-enhet i Reduxi Configurator och ställer in control type på AUTO. Först då påverkar strategikommandona batteriet.
För att sänka energikostnaderna med dynamiska priser och tariffer definierar du strategin enligt beskrivningen i Strategier för Reduxi Controller.
✓ Sammanfattning
Förberedelser (punkt 1–2): Kontrollera databladet. Skaffa Modbus-registerkartan från Bluesun och förbered utrustningen.
Bluesun BSC-125KW-261KWH (punkt 3): Anslut systemet till Reduxi Controller. Systemet måste stödja Modbus.
Lägg till i Reduxi (punkt 4–5): Öppna Configurator, lägg till enheten, ange kommunikationsinställningarna, kör Test communication och klicka på Done.
Driftsättning (punkt 6): Kontrollera de senaste mätvärdena och ställ in control type på AUTO.
→ Vanliga problem
| Problem | Lösning |
|---|---|
| Kommunikationstestet misslyckas | Kontrollera anslutningstyp, adress och Modbus unit ID mot inställningarna på systemet. Styrenheten och systemet måste kunna nå varandra. |
| Bluesun-systemets typ går inte att välja | Bara typer som finns i List of supported devices kan väljas. Systemet måste stödja Modbus (se Integration requirements for BESS). |
| Open configurator öppnas inte eller förblir tom | Tunneln är inte aktiv ännu. Vänta cirka 30 sekunder och kontrollera att styrenheten är online. |
Inloggning med admin avvisas |
Lösenordet ändrades vid installationen. Fråga installatören. Lösenordet till Reduxi-kontot fungerar inte här. |
reduxi.local laddas inte |
Din enhet är inte i samma nätverk som styrenheten. Använd IP-adressen eller tunnelanslutningen. |
| Kommunikationstestet misslyckas, enheten visas som offline | Kontrollera att enheten går att nå, IP-adress / port / unit ID och att protokollet är aktiverat på enheten. |
