Håll energi och kostnader under kontroll: Övervaka konsumtionen när som helst och var som helst med Nemo Power Analyzer och Reduxi.
1. Anslut Reduxi-styrenheten med Nemo 96 HDLe
1.1 Nödvändiga komponenter för att ansluta Reduxi-styrenheten till Nemo Power Analyzer 96 HDLe
För att upprätta anslutningen mellan Reduxi-styrenheten och Nemo Power Analyzer 96 HDLE behövs följande komponenter:
- Nemo 96 HDLE effektanalysator
- Modbus RS485-anslutningskabel
1.2 Anslutning mellan Reduxi-styrenheten och effektanalysatorn

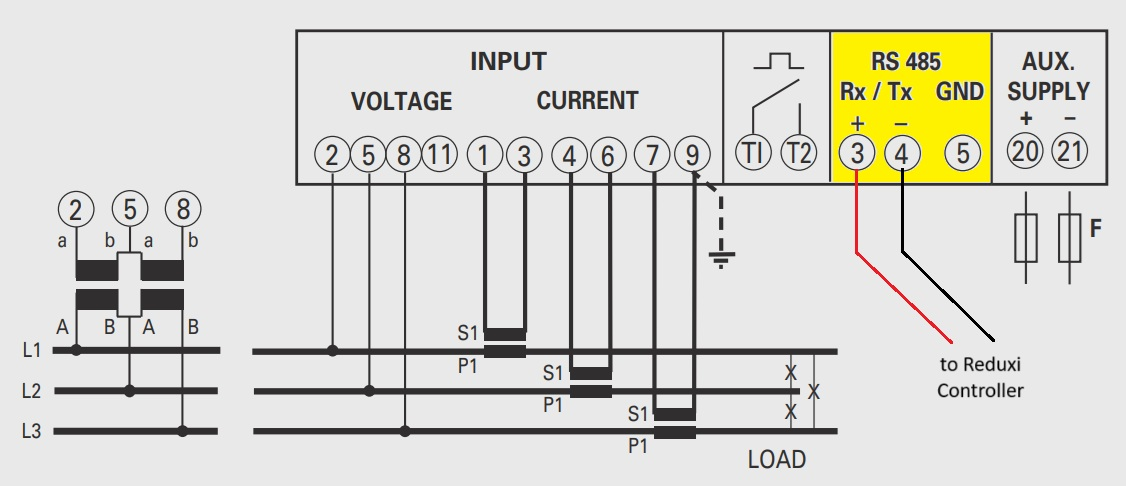

Följande bild visar ett schematiskt diagram över anslutningen mellan Reduxi-styrenheten och Nemo Power Analyzer. Dra Modbus-anslutningen från terminalerna på Reduxi-styrenheten (Port 1 - A + B) till porten på Nemo 96 HDLe (RS 485 + och -). Anslut port A till + och port B till - :
Nästa bild visar anslutningspunkten på Nemo 96 HDLe:
För ytterligare information om enheten eller hur den fungerar, besök tillverkarens hemsida https://www.nhp.com.au/public/assets/pim/Original/10043/IME-Nemo-96-HD-Le-User-Manual.pdf
2. Lägg till enheten i Reduxi Configurator
Först kan du logga in på Reduxi Configurator med Reduxi Configurator via webbläsaren.
2.1 Klicka på Lägg till enhet
2.2 Ange grundinställningar
Du kan själv välja enhetens namn.
2.3 Välj kommunikationskanal och ange enhetskonfigurationen.
Vi rekommenderar att du testar kommunikationen efteråt.
Det finns två möjliga resultat:
2.3.1 Framgång - inget mer behöver göras här
2.3.2 Fel - kontrollera din inmatning och försök igen.
2.4 Ange avancerad konfiguration (valfritt)
Efter att ha avslutat alla inställningar, tryck på knappen "Klar" på nedre högra sidan.
