Anslut GoodWe Hybrid-växelriktare med Reduxi-styrenhet (Dongle,Bluetooth, WiFi, LAN)

Uppdaterad








1. Konfiguration av GoodWe Hybridväxelriktare

För att möjliggöra kommunikation med Reduxi via Modbus TCP har du flera alternativ

1.1 WiFi/LAN-dongel 1.0 via LAN:

WiFi/LAN Kit 1.0



I det här fallet är Modbus TCP automatiskt aktiverat med följande inställningar:

  • Enhets-ID: 1
  • Port: 502
  • Baudrate: 9600

Gå vidare till steg 4. Ställ in statisk IP med Sems+ Classic App



1.2 Om växelriktaren är ansluten till Internet med en WiFi/LAN-dongel 1.0 via WiFi:

WiFi/LAN Kit 1.0

I detta fall måste Modbus TCP aktiveras via SolarGo

Fortsätt till steg 3. Konfiguration av WiFi/LAN Dongle 1.0



1.3 Om växelriktaren är ansluten till Internet med en WiFi/LAN-dongel 2.0 via LAN:

WiFi/LAN Kit 2.0

I detta fall är Modbus TCP automatiskt aktiverat med följande inställningar:

  • Enhets-ID: 1
  • Port: 502
  • Baudrate: 9600

Fortsätt till steg 2. Kontrollera serienumret på WiFi/LAN Dongle 2.0



1.4 Om växelriktaren är ansluten till Internet med en WiFi/LAN-dongel 2.0 via WiFi:

WiFi/LAN Kit 2.0

I detta fall måste Modbus TCP aktiveras av GoodWe After-Sale Support.

För att göra detta, skicka ett e-postmeddelande till: service.se@goodwe.com

  • Ämne: Aktivera MODBUS TCP för WLAN/LAN 2.0-dongel
  • Inkludera följande information i e-postmeddelandet:
    1. Växelriktarens serienummer:
    2. Dongelns serienummer:

När Modbus TCP har aktiverats, fortsätt med nästa steg

2. Serienummer på WiFi/LAN Dongle 2.0

2.1 När du använder denna dongel måste du kontrollera om det är den vanliga dongeln eller dongeln med cybersäkerhetsversionen.

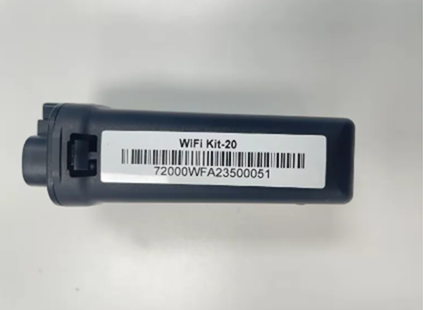

Om serienumret börjar med 72000 är det den vanliga versionen, som du kan se på bilden nedan:

Om serienumret börjar med 72100 är det versionen med cybersäkerhet, och du måste göra ytterligare inställningar på växelriktaren. För att göra det, följ bara nästa steg.

3. Konfiguration av WiFi/LAN Dongle 1.0 med SolarGo-appen

3.1 Ladda ner och installera solarGo-appen (om det behövs)

3.2 Anslut till växelriktaren med Bluetooth

Se till att växelriktaren är påslagen, både växelriktaren och kommunikationsmodulen
fungerar korrekt.

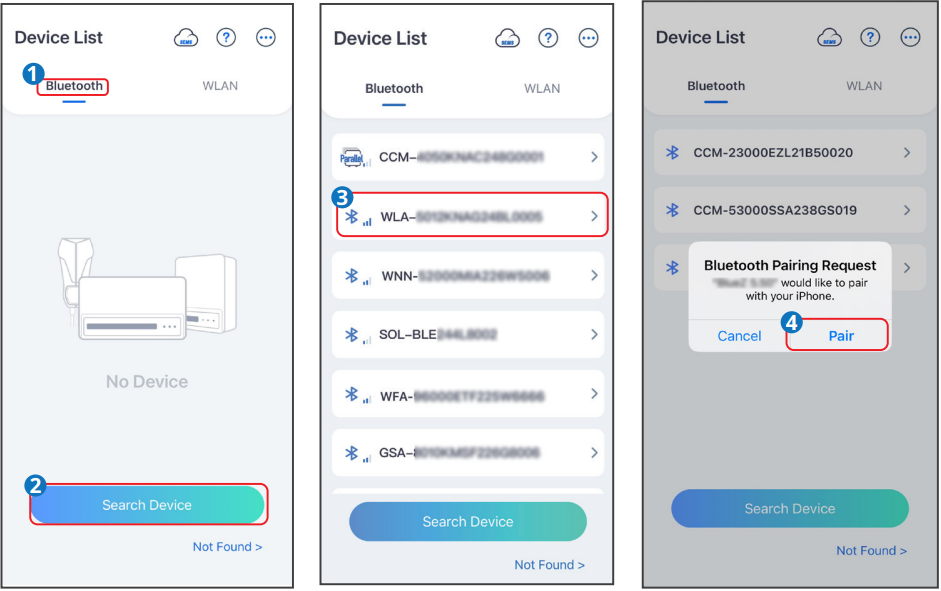

  1. Fliken Bluetoothpå startsidan för SolarGo.
  2. Fliken Enhetslista f"")xC3xB6r att uppdatera webbplatsen.
  3. Hitta enheten genom v")xC3xA4xelriktarens serienummer. Tryck p")xC3xA5 enhetsnamnet f"")xC3xB6r att logga in.

  4. N")xC3xA4r du ansluter till v")xC3xA4xelriktaren via Bluetooth f"")xC3xB6r f")xC3xB6rsta g")xC3xA5ngen visas en parningsprompt. Tryck p")xC3xA5 Parkoppla f"")xC3xB6r att forts")xC3xA4tta.

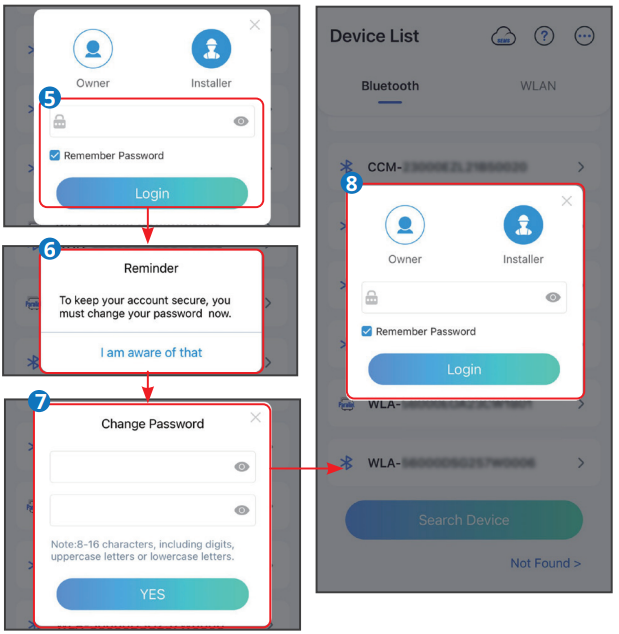

  5. Logga in som en ")xC3x84gare eller en Installat")xC3xB6r. Inledande l")xC3xB6senord: 1234. Om lösenordet redan har ändrats, använd ditt valda lösenord istället.
    (valfritt) Påminnelse om att ändra lösenordet visas bara när det är nödvändigt.
    (valfritt) ")xC3x84ndra l")xC3xB6senordet om du inte redan har gjort det.
  6. aktivera funktionen "Kom ih")xC3xA5g l")xC3xB6senord" och aktivera Bluetooth f")xC3xB6rbli p")xC3xA5 p")xC3xA5 f")xC3xB6ljande sida.

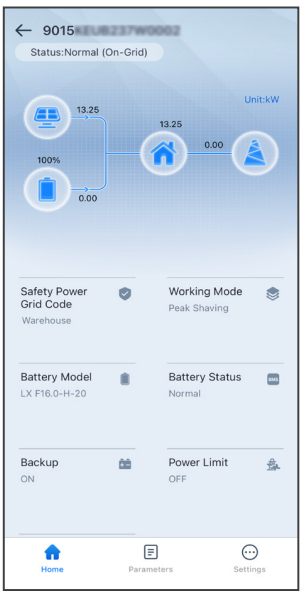

  7. Om allt har angetts korrekt kommer du nu till huvudsidan i Solargo-appen, där du kan se data från din växelriktare.

3.3 Aktivera och konfigurera Modbus TCP

Nu måste du justera Modbus TCP-inställningarna. Dessa beror på vilken dongel du använder.

3.3.1 Vanlig dongel - serienumret börjar med 72000:

  1. Tryck p")xC3xA5 Inst")xC3xA4llningar p")xC3xA5 knappen p")xC3xA5 huvudsidan
  2. Fliken Kommunikationsinställningar
  3. Fliken RS485
  4. Aktivera Modbus TCP
  5. När Modbus TCP är aktiverat måste adress, enhets-ID och baudhastighet ställas in. Ange följande värden:
    Enhets-ID: 1
    Port: 502
    Baudhastighet: 9600

3.3.2 Cybersäkerhetsdongel - serienumret börjar med 72100:

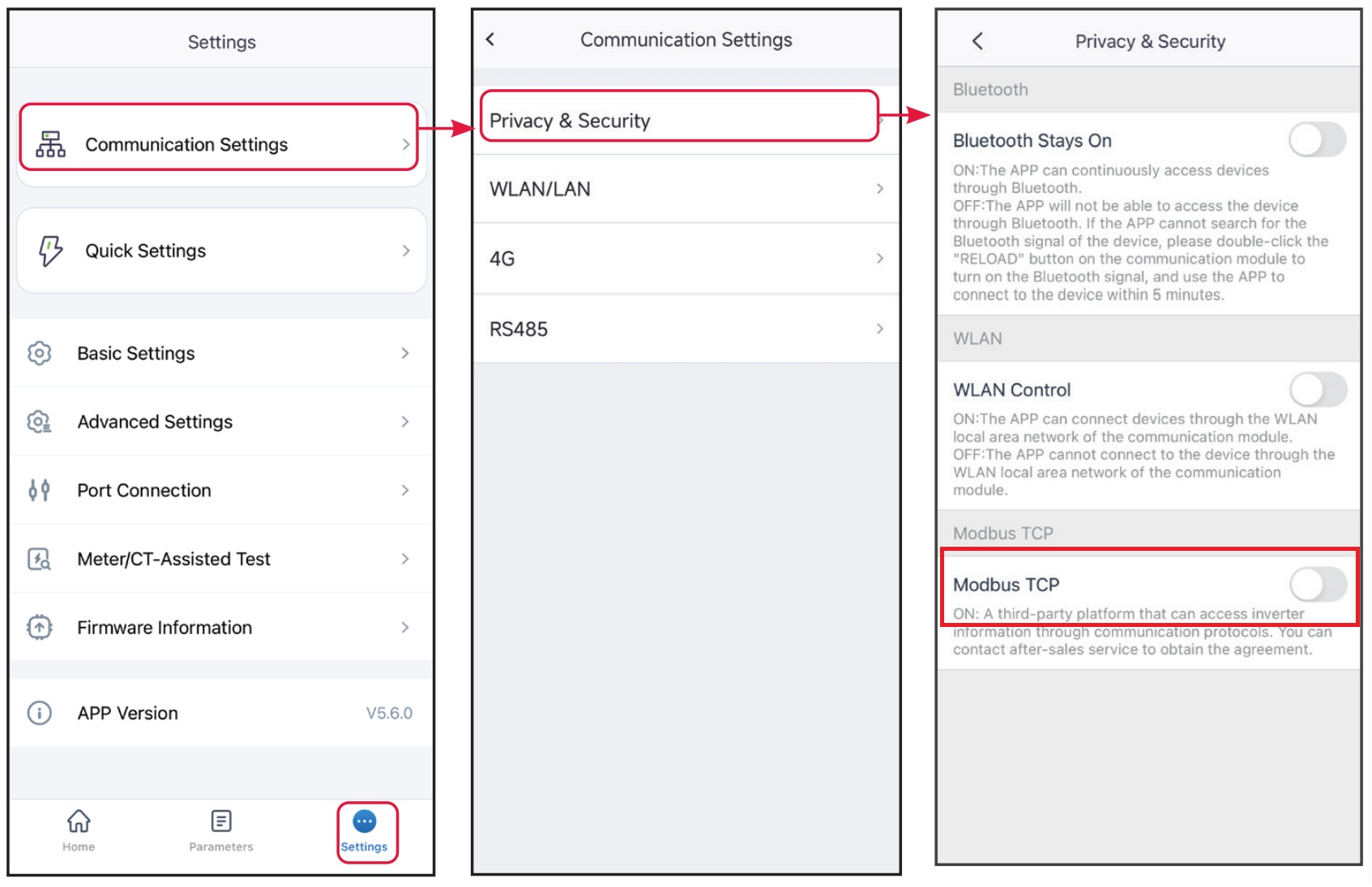

  1. Tryck p")xC3xA5 Inst")xC3xA4llningar p")xC3xA5 knappen p")xC3xA5 huvudsidan
  2. Fliken Sekretess och s")xC3xA4kerhet
  3. Aktivera Modbus TCP

  4. När Modbus TCP är aktiverat måste adress, enhets-ID och baudhastighet ställas in. Ange följande värden:
    Enhets-ID: 1
    Port: 502
    Baudhastighet: 9600

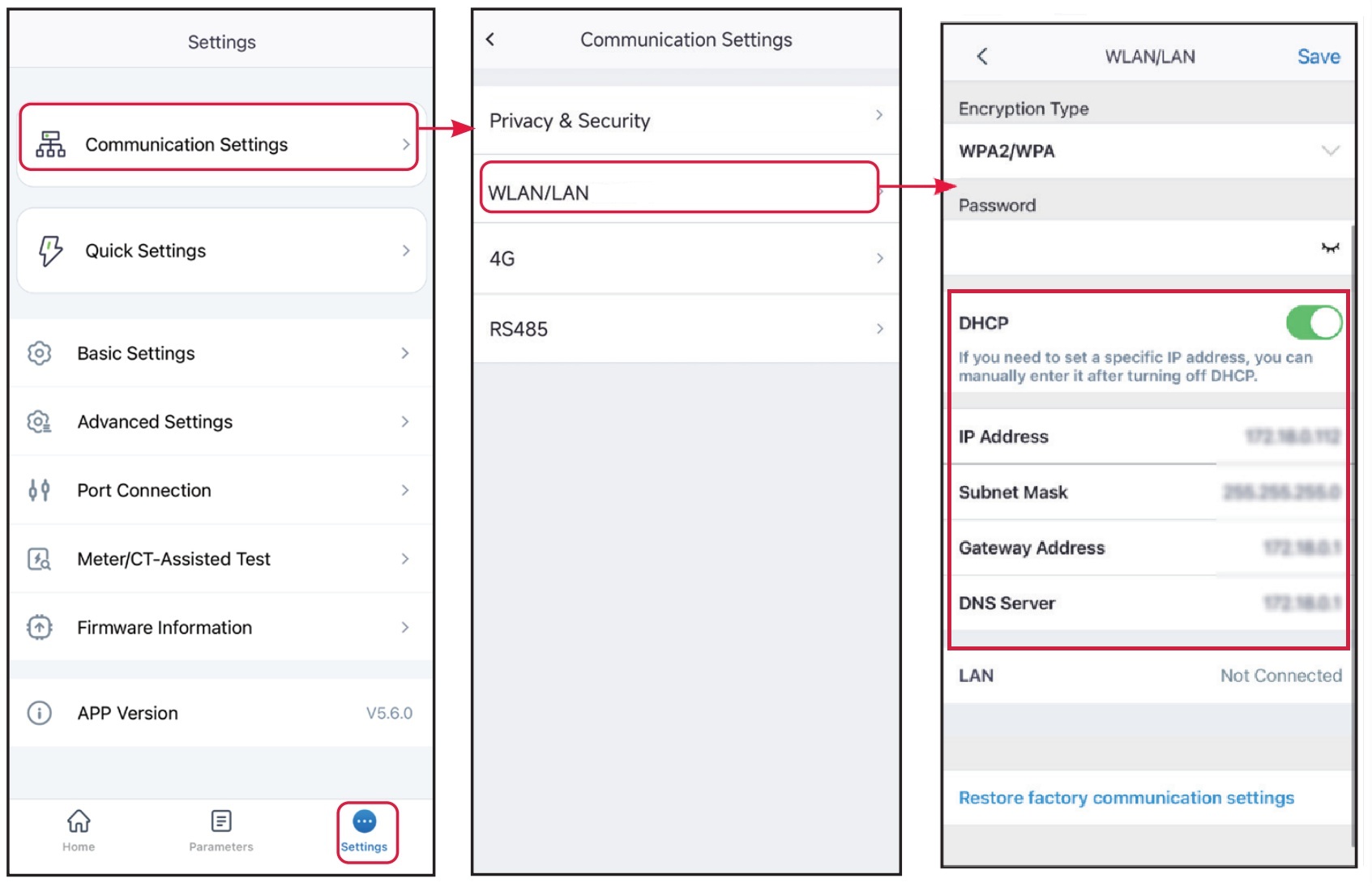

3.4 Ställ in statisk IP-adress

D")xC3xA4rn")xC3xA4st m")xC3xA5ste IP-adressen st")xC3xA4llas in. Vi rekommenderar att du anv")xC3xA4nder en fast (statisk) IP-adress.

  1. Tryck p")xC3xA5 Inst")xC3xA4llningar p")xC3xA5 knappen p")xC3xA5 huvudsidan
  2. Fliken WLAN/LAN
  3. Om DHCP-växeln är aktiverad, inaktivera den och ange manuellt data som är lämpligt för ditt nätverk.
    Notera: skriv ner IP-adressen för senare.

Detta slutför konfigurationen av din växelriktare och du kan nu fortsätta med att lägga till enheten i Reduxi Controller under Steg 6. Lägg till GoodWe Inverter till Reduxi Controller



4. Ställ in statisk IP med Sems+ Classic-appen

4.1 Ladda ner och installera Sems+ Classic-appen (om nödvändigt)





4.2 Anslut till växelriktaren med Bluetooth

Se till att växelriktaren är påslagen, både växelriktaren och kommunikationsmodulen
fungerar korrekt.

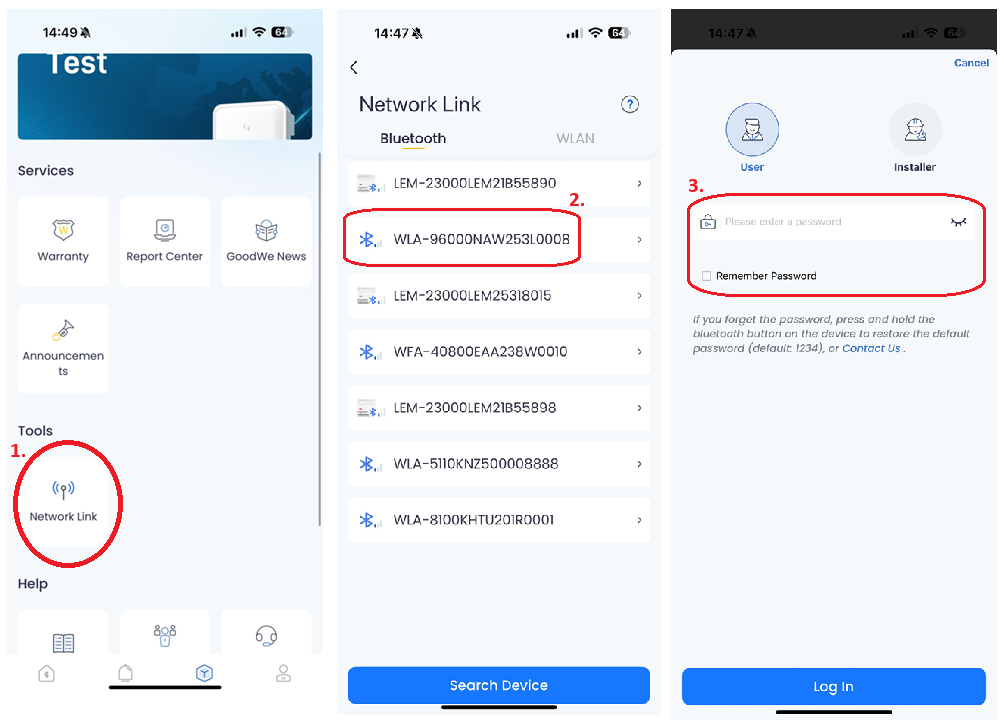

  1. Fliken Nätverkslänk på hemsidan för Sems+.
  2. Hitta enheten med hjälp av växelriktarens serienummer. Tryck på enhetsnamnet för att logga in.
    När du ansluter till växelriktaren via Bluetooth för första gången visas en parningsfråga. Tryck på Parkoppla för att fortsätta.



  3. Logga in som ägare eller installatör. Inledande lösenord: 1234. Om lösenordet redan har ändrats ska du använda det lösenord du har valt i stället.
    (valfritt) Påminnelse visas bara när det behövs.
    (valfritt) Ändra lösenordet om du inte redan har gjort det.
    aktivera funktionen ".Kom ihåg lösenord" och fortsätt.

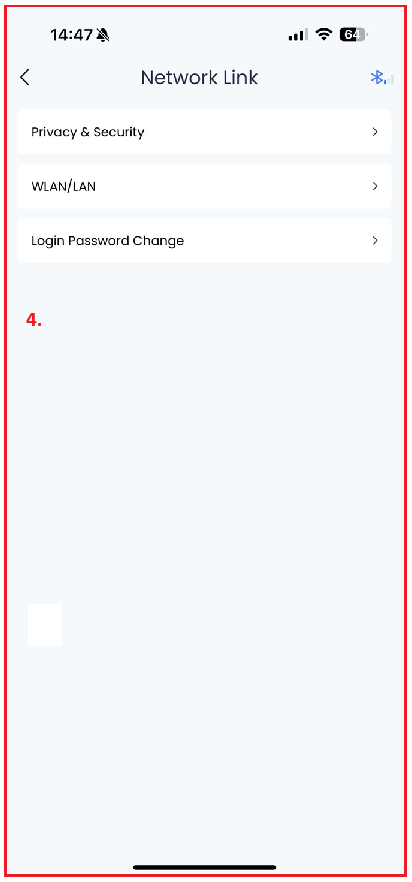

  4. Om allt har angetts korrekt befinner du dig nu på sidan Nätverkslänk, som du kan se på bilden nedan:

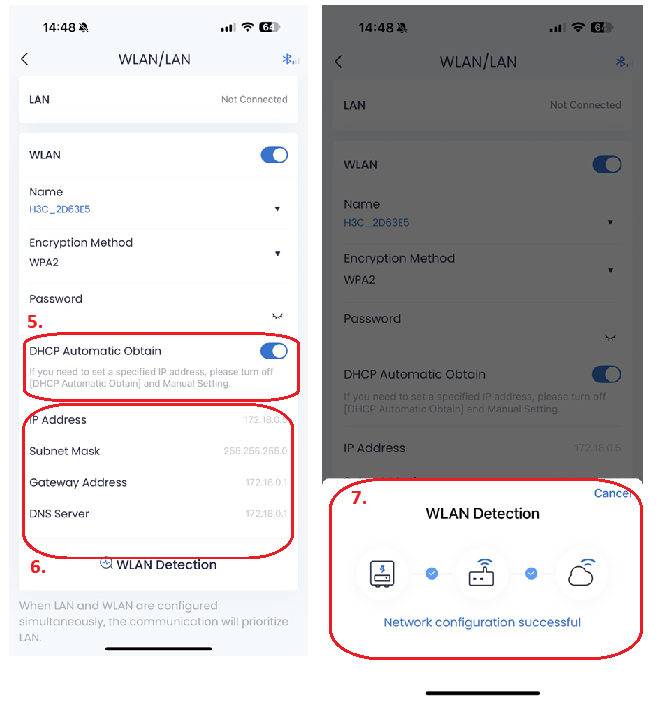

  5. Nu måste du ställa in IP från "DHCP" till "Static" för att stänga av DHCP Automatic Obtain -knappen.
  6. Nu kan du justera växelriktarens IP-inställningar så att de matchar ditt nätverk. Skriv ner inställningarna för senare!
    Tryck sedan på WLAN Detection.




  7. Om allt har konfigurerats korrekt får du ett bekräftelsemeddelande. Om du får ett felmeddelande, kontrollera dina poster.



Detta slutför konfigurationen av din växelriktare och du kan nu fortsätta med att lägga till enheten i Reduxi Controller under Steg 6. Lägg till GoodWe Växelriktare i Reduxi Controller

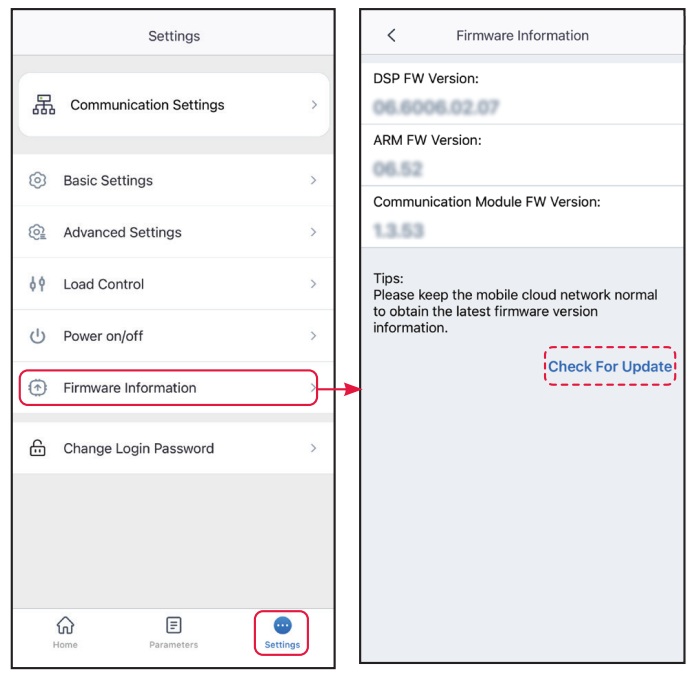

5. Utför firmwareuppdatering (om nödvändigt)

Om det uppstår problem ska du uppdatera växelriktarens fasta programvara till den senaste versionen.

  1. Tryck på Inställningar längst ner på huvudsidan
  2. Fliken Firmwareinformation
  3. Välj Sök efter uppdateringar

  4. Om en ny version ")xC3xA4r tillg")xC3xA4nglig, uppgradera enligt anvisningarna.

5.1 Konfigurera nätverk

Se till att v")xC3xA4xelriktaren ")xC3xA4r ansluten till Internet via en Ethernet-kabel. F"")xC3xB6rst d")xC3xA5 kan v")xC3xA4xelriktaren kommunicera med Reduxi-styrenheten via Modbus TCP.



5.1.1 Aktivera och konfigurera Modbus TCP

  1. Tryck på Inställningar längst ner på huvudsidan
  2. Fliken Sekretess och säkerhet
  3. Aktivera Modbus TCP
  4. När Modbus TCP är aktiverat måste adress, enhets-ID och baudhastighet ställas in. Ange följande värden:
    Enhets-ID: 1
    Port: 502
    Baudhastighet: 9600

5.1.2 Ställa in statisk IP-adress

Därefter måste IP-adressen anges. Vi rekommenderar att du använder en fast (statisk) IP-adress.

  1. Tryck på Inställningar längst ner på huvudsidan
  2. Fliken WLAN/LAN
  3. Om DHCP-växeln är aktiverad, inaktivera den och ange manuellt data som är lämpligt för ditt nätverk.
    Notera: skriv ner IP-adressen för senare.

Detta slutf")xC3B6r konfigurationen av din v")xC3xA4xelriktare och du kan nu forts")xC3xA4tta med att l")xC3xA4gga till enheten i Reduxi Controller.

6. L")xC3xA4gg till GoodWe Inverter till Reduxi Controller

N")xC3xA4r du har anslutit Reduxi och Hybrid-v")xC3xA4xelriktaren via Ethernet kan du registrera den som en ny enhet (GoodWe Hybrid Inverter).



6.1 Lägg till enhet

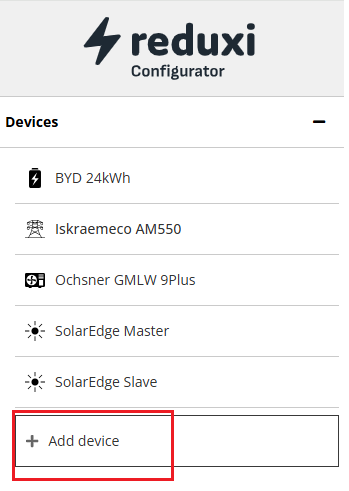

Först, logga in på den lokala Reduxi-konfiguratorn och lägg till en ny enhet genom att klicka på knappen 'Lägg till enhet'.



6.2 Välj GoodWe Hybridväxelriktare

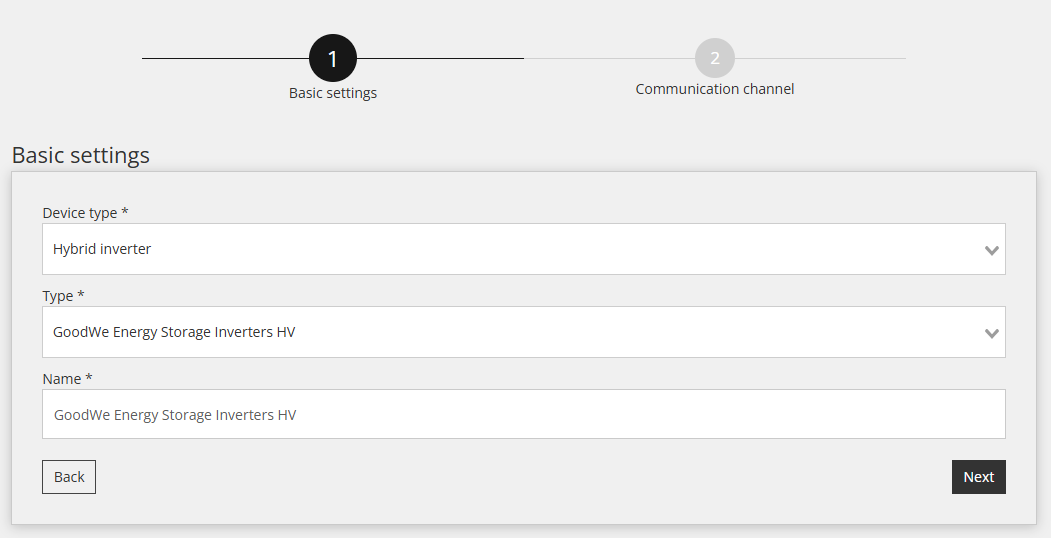

Inom det f")xC3xB6rsta steget definieras grundl")xC3xA4ggande inst")xC3xA4llningar:

  • V")xC3xA4lj Enhetstyp: Hybrid Inverter,
  • V")xC3xA4lj Typ: GoodWe Energy Storage Inverter HV,
  • Namnge enheten sj")xC3xA4lv



6.3 Enhetskonfiguration för kommunikationskanal

Det andra steget inneb")xC3xA4r att konfigurera kommunikationskanalen, vilket ")xC3xA4r viktigt f"")xC3xB6r korrekt Modbus TCP-kommunikation. I detta steg uppr")xC3xA4ttas kommunikationsl")xC3xA4nken mellan Reduxi-styrenheten och GoodWe Hybrid Inverter.

Inst")xC3xA4llningar f"")xC3xB6r kommunikationskanalen visas nedan:

Notera: Ställ in IP-adressen för växelriktaren som ställdes in tidigare.



6.4 Testa kommunikation

Nedanf or alla f lt i kommunikationskanalen som n mnts i f reg de steget finns en "Testkommunikation"-knapp. Den h r knappen anv ds f r att verifiera om Modbus TCP-anslutningen mellan enheterna fungerar korrekt.

Lyckat svar (exempel):

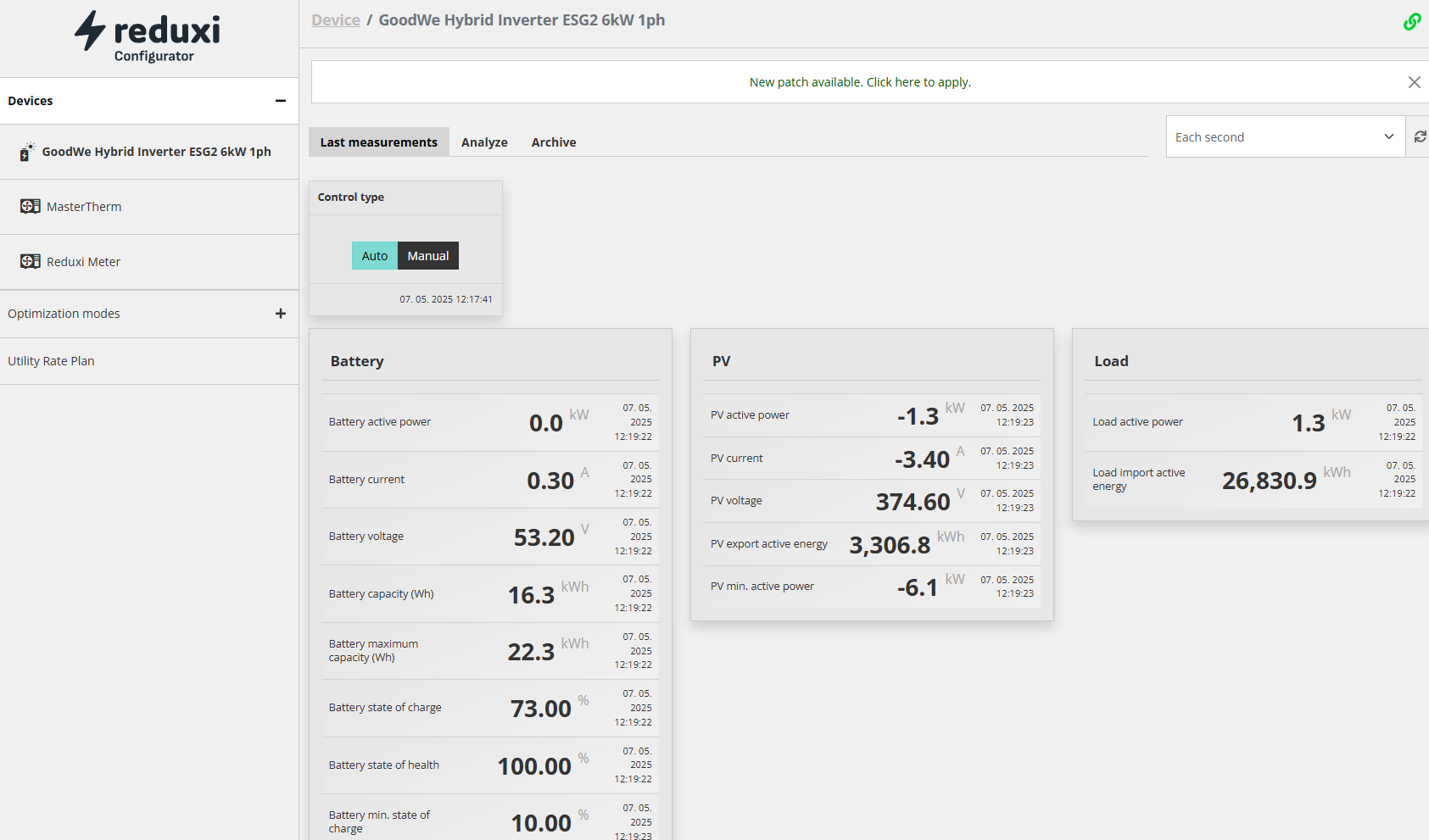

6.5. Avl sningar fr n enheten

Syftet med denna punkt r att visa hur man kontrollerar avl sningar fr n enheten. Detta g rs under "Enhet (GoodWe Hybrid Inverter)/Senaste m tning".

När enheten har lagts till framgångsrikt via konfiguratorn kan den övervakas via molnapplikationen Reduxi.
