1. Introduktion

Reduxi-konfiguratorn är ett webbgränssnitt som används för att konfigurera Reduxi-styrenheten.

Med Reduxi energistyrningssystem kan du nu mäta och analysera elförbrukningen. Med hjälp av speciella strategier gör Reduxi det möjligt att optimera användningen av el och minska kostnaderna.

Du kan känna igen Reduxi-konfiguratorn på dess enkla gränssnitt mot en ljus bakgrund.



För att installera och använda Reduxi-systemet behöver du:

1. Anslut Reduxi-styrenheten.
2. Anslut till Reduxi-konfiguratorn via reduxi.local (se handboken för Reduxi-styrenheten)
3. F ör ytterligare funktionalitet, anslut till applikationen Reduxi Cloud eller, om du föredrar det, ladda ner Reduxi mobilapp: Reduxi Mobile App

Denna bruksanvisning beskriver den nya versionen av Reduxi-konfiguratorn (version efter 9 maj 2025). Om du inte ser samma gränssnitt, vänligen uppdatera din styrenhet.

Äldre manualer finns tillgängliga på: Reduxi Configurator - äldre version, fram till 9 maj 2025

Obs: Instruktioner för att ansluta styrenheten och instruktioner för att använda webbapplikationen finns i vår kunskapsdatabas support.reduxi.eu



2. Snabba steg för att ansluta Reduxi-styrenheten

Som förklaras i handboken för Reduxi-styrenheten, vänligen följ följande steg för att ansluta till styrenheten och öppna Reduxi-konfiguratorn:

• Anslut AC/DC-adaptern till Reduxi DC-uttaget och anslut den till eluttaget. Den översta lysdioden ska lysa – grönt ljus.
• Ställ in nätverksanslutningen (följ instruktionerna i handboken för Reduxi-styrenheten)
• Öppna din webbläsare och gå till http://reduxi.local
• Du kommer att omdirigeras till inloggningssidan för Reduxi-konfiguratorn.
• För att logga in på Reduxi-konfiguratorn, ange fabriksinställt användarnamn och lösenord:
  • Användarnamn: admin
  • Lösenord: admin

Efter lyckad inloggning rekommenderar vi att du ändrar lösenordet för användarnamnet admin av säkerhetsskäl. Du kan göra det i din profil. Du kan inte ändra användarnamnet admin. Du kan dock skapa en ny användare med ett nytt användarnamn.

Obs! Vid misslyckad inloggning visas ett felmeddelande. Se till att du anger rätt information. Alternativt kan du utföra en fabriksåterställning. Om du fortfarande har problem med inloggningen, vänligen kontakta vår support: support@reduxi.eu.

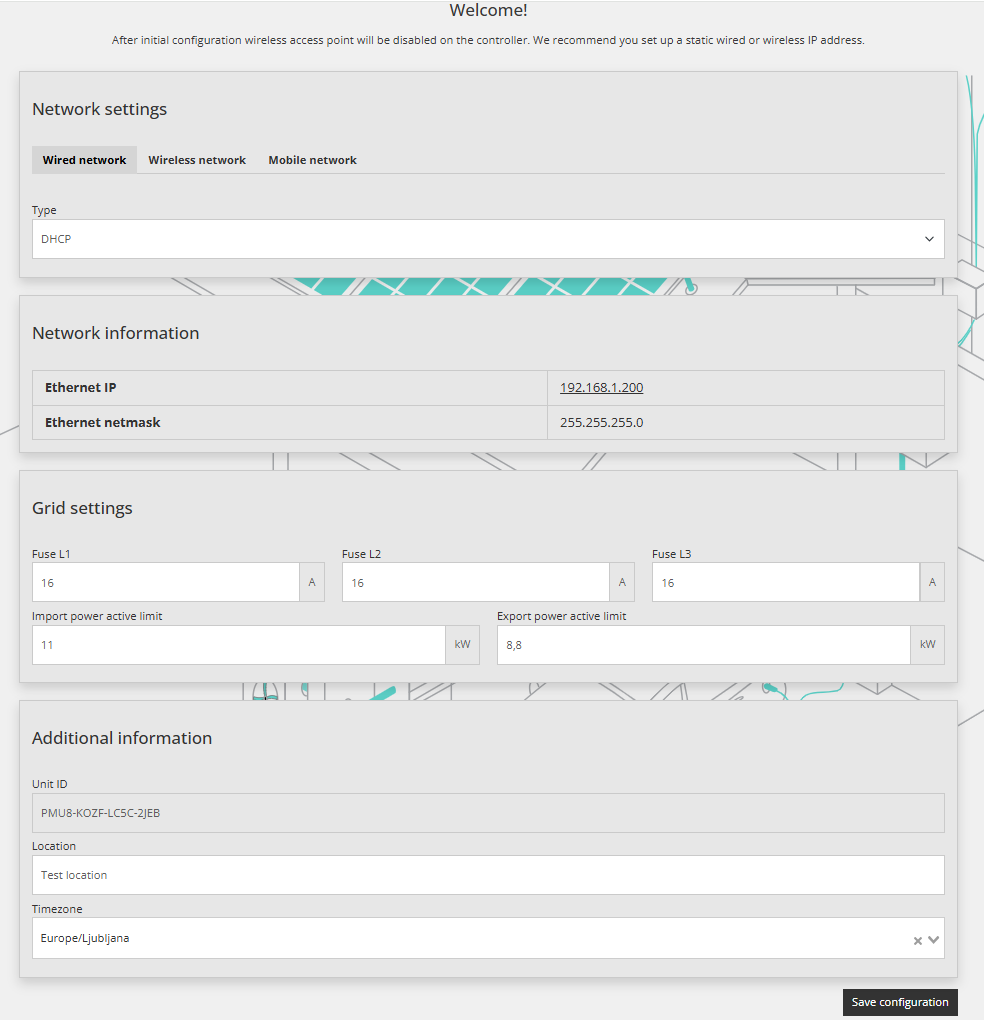

3. Välkommen-skärmen i Reduxi-konfiguratorn

Välkommen-skärmen uppmanar användaren att definiera de viktigaste konfigurationerna för att köra styrenheten:

3.1. Nätverksinställningar

För att konfigurera nätverksinställningarna, följ instruktionerna i handboken för Reduxi-styrenheten

3.2. Nätinställningar

Begränsningarna för ditt elnät är avgörande för att säkerställa pålitlig drift av dina enheter.

Ange följande två uppgifter:

• Nominell ström för el-säkring – Säkringen (även känd som en brytare) skyddar ditt elektriska system från överström.

• Import- och exportgränser för effekt

Du hittar denna information på din elräkning eller i ett dokument som specificerar din nätanslutning. Om du har enfasströmförsörjning behöver endast värdet L1 anges.

Import- och exportgränserna beräknas automatiskt baserat på säkringsvärdet, men du kan justera dem om nödvändigt.

3.3. Namn på plats och tidszon

Ange ett namn som tydligt identifierar platsen (t.ex. Lager, Hem, Plats ABC) och välj dess tidszon.



4. Huvudsida för Reduxi-konfiguratorn

Efter en lyckad inloggning kommer du att omdirigeras till huvudsidan för Reduxi-konfiguratorn. Du kan alltid återgå till huvudsidan genom att klicka på Reduxi-logotypen (uppe till vänster).

På huvudsidan har du tillgång till:

• instrumentpanel,
• sidomeny
• Enheter
• Strategier
• Inställningar
  • Nät
  • Nätverk
  • etc.

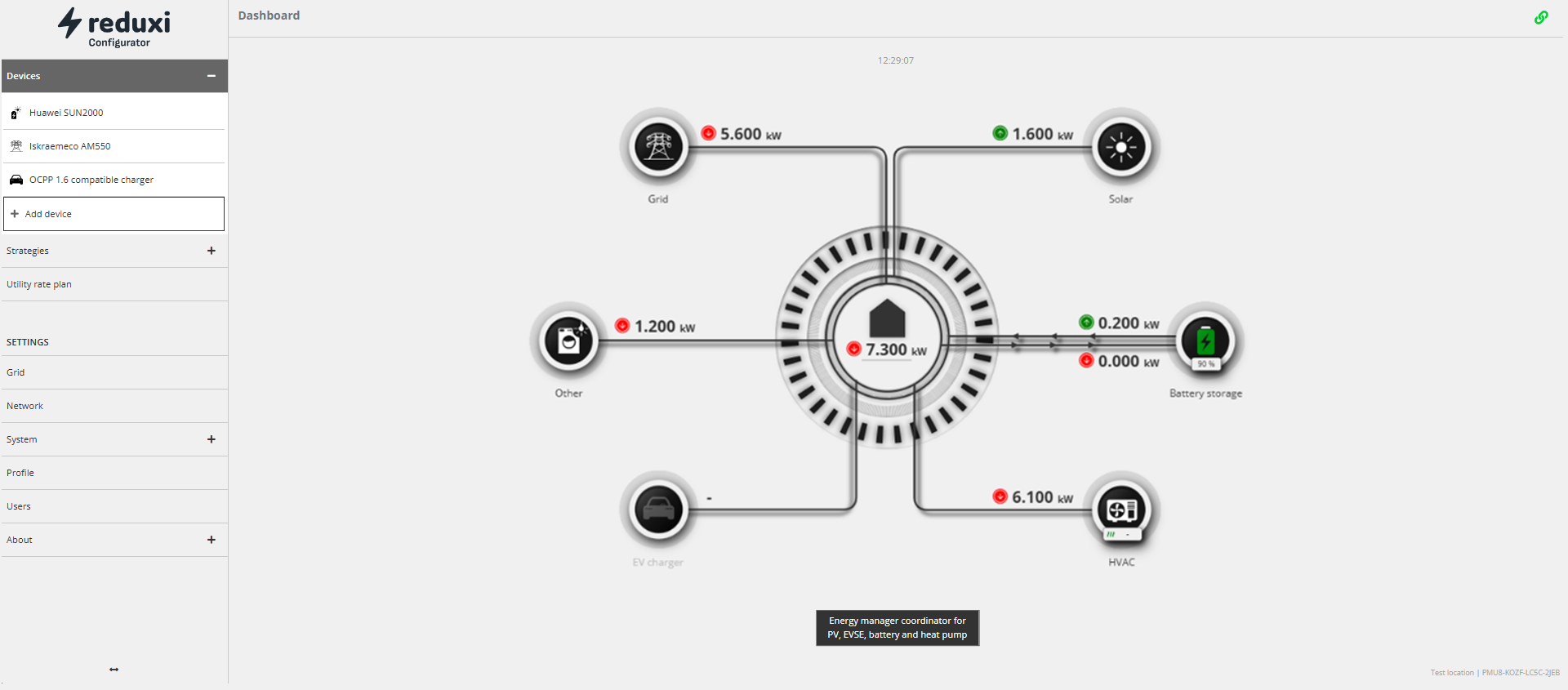

4.1. Instrumentpanel

Instrumentpanelen ger en snabb överblick över effektmätningarna för varje tillagd enhetskategori.

Tidpunkten för den senaste mätningen visas i mitten upptill. Den bör ändras varannan sekund om anslutningen till Reduxi-styrenheten är upprättad.

Genom att klicka på den valda kategorin omdirigeras du till sidan med detaljerade data om den enhet som först lades till i den kategorin. Om du till exempel klickar på kategorin Solkraftverk omdirigeras du till den första enheten som lagts till i kategorin Solkraftverk.

Längst ner på instrumentpanelen kan man slå på/av en strategi. Detta kan användas för att växla till en annan strategi eller inaktivera en strategi från att styra dina enheter

4.2. Sidomeny

Från sidomenyn (vänster) kan du komma åt:

• enheter,
• strategier,
• lägga till enheter,
• lägga till strategier,
• elprisplan (elprisplan)
• inställningar

5. Enheter

Instrumentpanelen på huvudsidan ger en omfattande översikt över de mätningar som samlats in av Reduxi-styrenheten från de anslutna enheterna. Dessa enheter inkluderar vanligtvis elmätare, elbilsladdare, solväxelriktare, batteriväxelriktare och liknande utrustning.

Att ansluta enheter till Reduxi via funktionen "Lägg till enhet" är ett viktigt steg. Det gör det möjligt för Reduxi att läsa av mätningar från dessa enheter och styra de som är styrbar.

Innan en enhet läggs till logiskt i systemet måste den först vara fysiskt ansluten till Reduxi – vanligtvis via Ethernet, Modbus, reläer eller andra kommunikationsgränssnitt. Information om fysisk anslutning av enheterna finns på vår sida Lista över stödda enheter.

Sammanfattningsvis representerar steget "Lägg till enhet" den logiska anslutningen av en enhet med Reduxi-styrenheten efter att den fysiska anslutningen har upprättats.

5.1. Lägga till enheter

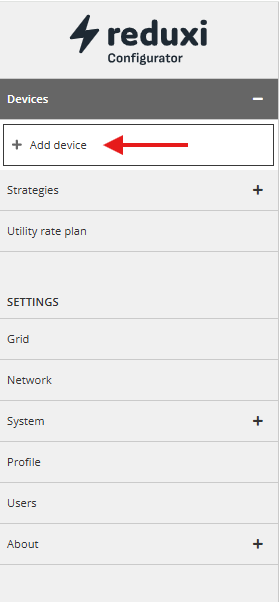

För att lägga till en ny enhet klickar du på knappen "Lägg till enhet". Guiden "Lägg till enhet" öppnas.

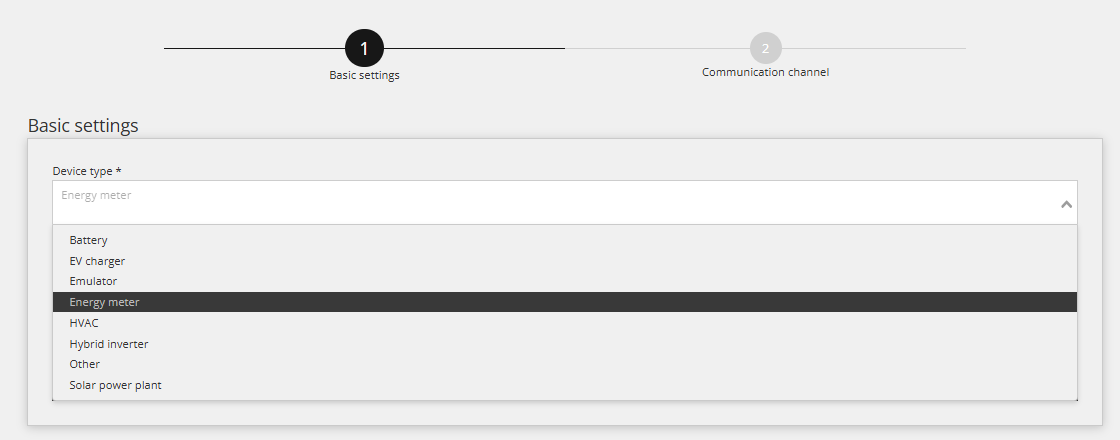

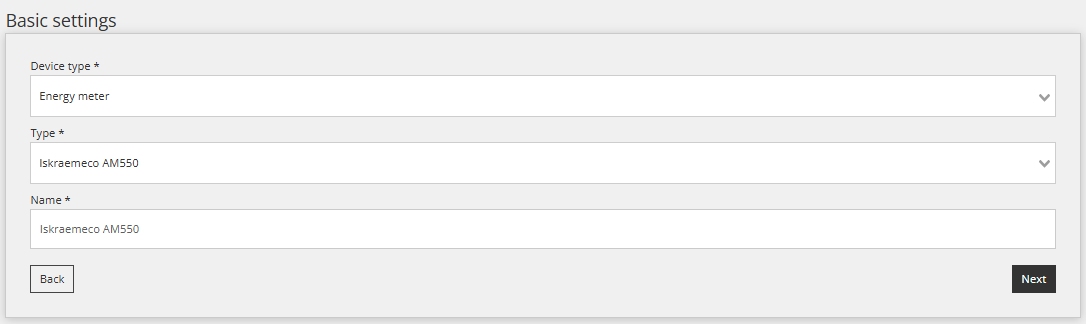

5.1.1. Steg 1: Grundläggande inställningar

Enhetstyp:

Du kan välja bland följande kategorier:

• Batteri,
• Elbilsladdare,
• Emulator,
• Energimätare,
• HVAC (värme, ventilation och luftkonditionering (värmepump))
• Hybridväxelriktare,
• Annat,
• Solkraftverk

Typ:

Fältet Typ visar en lista över enheter som Reduxi-styrenheten kan kommunicera med. En lista över enheter finns på vår webbplats Stödda enheter.

Obs: HVAC (värmepump)-enheter styrs mestadels via SG-klara kontakter. I detta fall måste en dedikerad omvandlare som kallas Reduxi Gateway användas. I rullgardinsgränssnittet, ange istället för en specifik typ (modell) bara "Reduxi-mätare" som typ. För att konfigurera enheten följer du tillverkarens anvisningar eller information som finns i support.reduxi.eu för den specifika enheten.

Obs: Elbilsladdningsstationer stöder ibland OCPP-standarden. I detta fall behöver ingen specifik typ (modell) av enheten anges. Välj typen "OCPP..." för att styra en OCPP-kompatibel elbilsladdare. Kontrollera tillverkarens dokumentation för övriga inställningar eller kontrollera hjälpen på support.reduxi.eu för den specifika enheten.

Obs: If you can't find the device you can try by updating the Reduxi controller to the latest version. Se avsnitt 8.3.7. Uppdatering

Obs! If you can't find the device you want to add to Reduxi system in the list, please contact our support for more information: support@reduxi.eu.



Kategori (avancerad inställning):

Vanligtvis är den valda kategorin densamma som enhetstypen. Men i vissa fall vill vi definiera en annan kategori.

Den valda kategorin definierar inte enhetens funktion. Syftet med parametern Kategori är att gruppera (aggregera) data för mätningsvisningar. Var uppmärksam på att välja rätt kategori för den valda enheten. Om du väljer fel kategori kommer dina data att aggregeras felaktigt.



Namn:

Ange ett enhetsnamn i fältet.

5.1.2. Steg 2: Kommunikationskanal och enhetskonfiguration

Kommunikationskanalen definierar hur Reduxi kommunicerar med enheten. Fälten är förfyllda enligt den valda enhetstypen. Kommunikation mellan enheterna och styrenheten kan ske via:

• TCP/IP,
• Lokal seriell port RS485 (seriell kommunikation),
• Reduxi Gateway,
• UDP

Avsnittet Enhetskonfiguration visas för specifika enhetstyper. Här anger du den specifika information du behöver för varje enskild enhet. Dessa fält kan redan vara förfyllda. Detta beror på enhetstypen. I de flesta fall hittar du denna information i tillverkarens anvisningar för den enhet du vill lägga till. Ytterligare hjälp finns på Stödda enheter.

När du har ställt in alla parametrar korrekt, klickar du på knappen "Testa kommunikation" för att kontrollera anslutningen mellan Reduxi-styrenheten och enheten.

5.1.3 Kommunikationstest

När du har konfigurerat enheten kan ett test av kommunikationens funktion utföras med knappen Testa kommunikation.

Svaret kan kategoriseras i två kommunikationssvar:

Fall 1: Kommunikationen fungerar korrekt

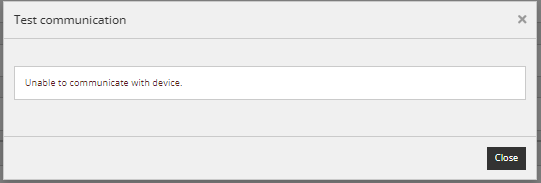

Fall 2: Kommunikationen fungerar inte korrekt

Om kommunikationen inte fungerar, kontrollera de tidigare definierade inställningarna. Du kan dock behöva konfigurera enheten (t.ex. växelriktare) för att kommunicera via det valda gränssnittet.

5.1.4. Avancerad konfiguration (valfri)

Avancerade konfigurationer är tillgängliga via Detaljer för den valda enheten. Det är oftast inte nödvändigt att fylla i dessa fält. De är avsedda för användare som specifikt behöver avancerade inställningar.

5.2. Redigera konfiguration och ta bort enheter

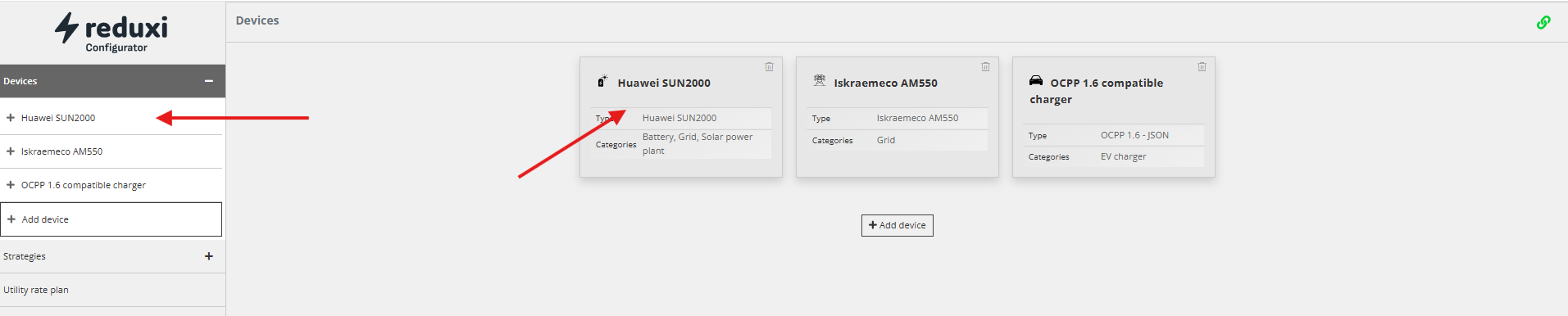

För att komma åt enhetskonfigurationen klickar du bara på motsvarande enhet.

Här kan du redigera individuella inställningar för den valda enheten eller ta bort enheten (genom att klicka på papperskorgsikonen).

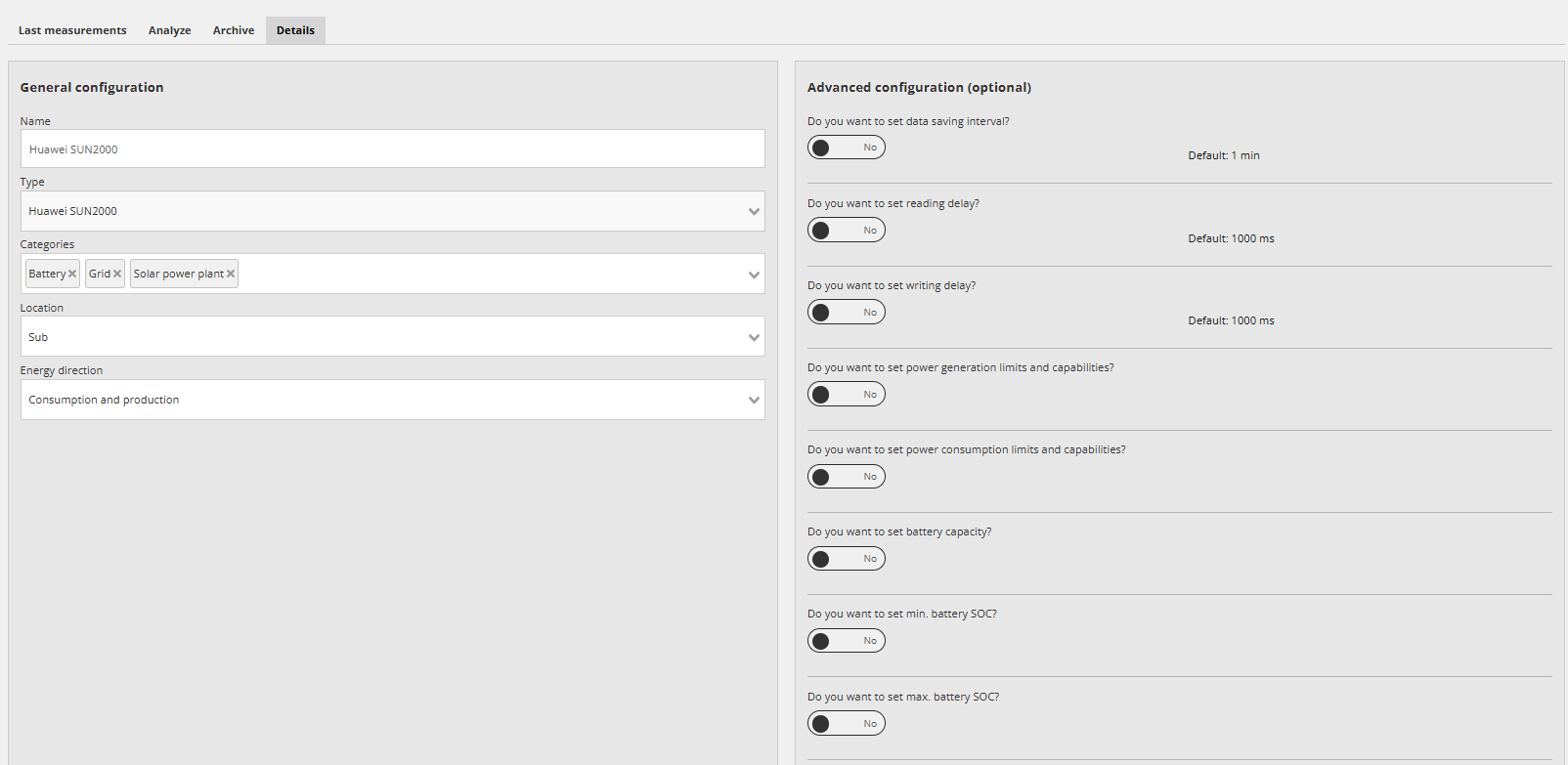

Detaljer-skärm - konfiguration

Detaljer-skärmen tar dig till en sida där du kan granska eller redigera enhetskonfigurationen.

Obs! Du kan inte redigera enhetstypen. Enhetstypen förblir som den var inställd när enheten lades till.

I formuläret Grundläggande konfiguration kan du också ange parametrarna Plats och Energirekting.

Plats:

Du kan välja:

• Huvudelektermätare.
• Sub - Annan elkvarn eller annan enhet
• Ingen.

Parametern "Sub" -mätare påverkar gruppering (aggregering) av data och beräkningen av den slutliga summan av individuella mätningar. Denna parameter förhindrar att avläsningarna från huvudmätaren och den andra mätaren summeras under den totala förbrukningen. Exempel:

Huvudmätaren mäter elförbrukningen för hela huset. Du har ett garage i huset. Du använder en annan mätare för att mäta elförbrukningen i garaget. Eftersom garaget är en del av huset är elförbrukningen i garaget redan inkluderad i mätningarna av huvudmätaren. För garaget väljer du "Sub" -mätare och förhindrar därmed att mätningarna från den andra mätaren läggs till huvudmätaren och därmed en felaktig beräkning.

Obs! Du väljer parametern "Ingen" för enheter som inte påverkar energiproduktion eller -förbrukning, till exempel värmemätaren, som läggs till under enheter och spelar en roll för att ställa in strategier.



Energirekting:

I parametern Energirekting kan du välja:

• Förbrukning.
• Produktion.
• Förbrukning och produktion.
• Ingen.

Energins riktning beror på den enskilda enhetens funktion. Du väljer till exempel Förbrukning för enheter som använder energi.

Obs! Du väljer parametern Ingen för enheter som inte påverkar energiproduktion eller -förbrukning, till exempel värmemätaren, som läggs till under enheter och spelar en roll för att ställa in strategier.

I formuläret Avancerad konfiguration är vissa fält redan förfyllda. De förfyllda fälten säkerställer i de flesta fall normal kommunikation mellan Reduxi-styrenheten och den anslutna enheten. Det är inte nödvändigt att fylla i de andra fälten. De är avsedda för användare som specifikt behöver avancerade inställningar.



Ta bort en enhet:

För att ta bort en enskild enhet klickar du på papperskorgsikonen.



Varning: När en enhet har tagits bort försvinner alla data för den enheten också och kan inte återställas.

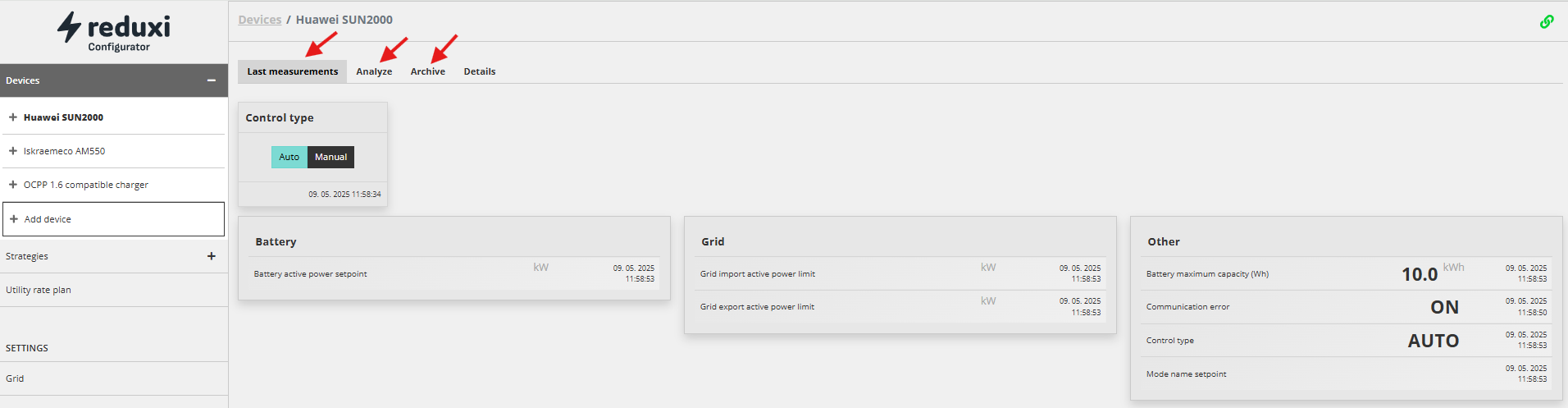

5.3. Visa enhetsmätningar

Efter att du har valt en enhet kan du visa enhetsmätningarna.

• Senaste mätningar,
• Analyser,
• Arkiv.

5.3.1. Senaste mätningar

Fliken Senaste mätning är avsedd för att visa de senast registrerade mätningarna för den valda enheten. Mätningar erhålls från varje enhet och lagras i Reduxi-styrenheten.

Du kan ställa in tidsintervallet för datauppdatering (övre högra hörnet).

Denna punkt är avsedd för användaren att utföra den sista kontrollen om enheten och anslutningen fungerar korrekt.

När enheten har lagts till via konfiguratorn kan den övervakas och styras via Reduxi molnapplikationen eller mobilappen Reduxi Mobile App

Menyn för senaste mätning tillåter även manuell styrning av enheten. Detta beskrivs mer detaljerat i 5.4. Manuell styrning av enhet

5.3.2. Analys

Under fliken Analys kan du visa data för den valda enheten baserat på tidigare mätningar. Data visas i grafisk form. Uppe till vänster kan du välja tidsperioden för vilken du vill visa data.

På varje graf kan du filtrera visningen av olika data genom att klicka på knapparna under grafen.

Obs: Data lagras i Reduxi-styrenheten i 1 år eller tills det blir brist på diskutrymme, då kommer gamla data att raderas. Om Reduxi stängs av på grund av strömavbrott eller andra problem kommer styrenheten inte att registrera mätningar under denna tid. Styrenheten kan inte heller hämta data från enheten under ett strömavbrott. Styrenhetens driftstopp kommer att registreras i grafen.

5.3.3. Arkiv

Under fliken Arkiv lagras all tidigare data som registrerats av Reduxi-styrenheten för den valda enheten. Arkivet möjliggör tabellvis visning av data och export av data i CSV-format.

Obs: I Arkiv-fliken är data tillgänglig tills du tar bort den valda enheten från Reduxi Configurator.

5.4. Manuell kontroll av enheten

Som standard styrs en reglerad enhet automatiskt via en strategi (automatisk kontrolltyp). Men fliken Senaste mätning tillåter också manuell kontroll av enheten.

Detta är ett exempel på en SG-kompatibel HVAC-enhet:

Och en hybridväxelriktare.

Observera vid testning att enheten själv också måste konfigureras korrekt för att acceptera instruktioner från en extern enhet.

Observera att HVAC-enheter har mycket långsam respons (ca 15 minuter), så de kanske inte reagerar omedelbart på den önskade inställningen.



Beroende på ditt val i fönstret Kontrolltyp kan användaren välja mellan kontrolltyperna Automatiskt eller Manuellt:

• Automatiskt: I automatiskt läge hämtas alla effektgränser (förbrukning och produktion på nätet) för växelriktaren direkt från en användardefinierad strategi. Läs den speciella artikeln som finns här för att lära dig hur du konfigurerar strategier korrekt: Så här konfigurerar du strategier korrekt.
• Manuellt läge: Imanuellt läge ställs alla effektgränser för växelriktaren (förbrukning och produktion på nätet) in direkt av användaren. När användaren välj manuellt läge blir fyra ytterligare alternativ tillgängliga (Max. produktion, Självkonsumtion, Max. förbrukning, Spetsrakning).

5.4.1 Max. produktion

Maximal produktion är avsedd för situationer där användaren väljer att exportera så mycket energi till nätet som möjligt, antingen från PV eller batteri lagring.

Effektgränserna för export och import från nätet begränsas dock av inställningarna från de två parametrarna i de högra korten "Aktiva effektgränser för nät export/import".

1. Ett exempel är när det inte finns tillräckligt med PV-produktion:

• PV-produktionen är mindre än den aktiva effektgränsen för nätexport
• och
• Batterilagrings-SOC är över min SOC

då kommer batterilagret att urladdas för att nå den aktiva effektgränsen för nätexport.



2. Ett annat exempel är när det finns tillräckligt med PV-produktion:

• PV-produktion täcker byggnadens förbrukning
• och
• PV-produktionen är mer än den aktiva effektgränsen för nätexport
• och
• Batterilagrings-SOC är under maximal SOC

då laddas batterilagret med överskjutande effekt tills batterilagret når maximal SOC.

När batterilagret når maximal SOC begränsas PV-produktionen för att inte överskrida gränsvärdet för aktiv effekt för nätexport.

Efter slutet av PV-produktionsdagen används återigen fall 1. fall används.

Observera: När maximal produktion väljs som det föredragna läget i Reduxi kanske faserna inte belastas lika, d.v.s. exporterad effekt varierar beroende på fas. Detta händer när överskottsenergi finns tillgänglig på platsen (byggnaden) och alternativet "Sälj först" väljs för driftsläge i hybridväxelriktaren. Här vill vi betona att detta läge ERBJUDER INTE balansering av faseffekt.

5.4.2 Självkonsumtion

Självkonsumtion är avsedd för situationer där användaren syftar till att balansera export och import så att nettobeloppet blir noll. Reduxi-styrenheten övervakar nettoförbrukningen och produktionen från nätet, beräknar skillnaden mellan dem och agerar därefter.

Effektgränserna för export och import från nätet begränsas dock av gränserna i de högra korten "Gränser för aktiv effekt för nätexport/import".

1. Fall är när det inte finns tillräckligt med PV-produktion:

• PV-produktion är 0
• eller
• PV-produktionen är lägre än byggnadens förbrukning
• och
• Batterilagrings-SOC är över minimal SOC

då urladdas batterilagret för att nå nollvärde på aktiv näteffekt. Reduxi-styrenheten urladdar batterilagret för att täcka byggnadens förbrukning upp till minimal SOC.



2. Fall är när det finns tillräckligt med PV-produktion:

• PV-produktion täcker byggnadsproduktionen
• och
• PV-produktionen är högre än gränsvärdet för aktiv effekt för nätexport
• och
• Batterilagrings-SOC är under maximal SOC

då laddas batterilagret med överskjutande effekt tills batterilagret når maximal SOC.

När batterilagret når maximal SOC begränsas PV-produktionen så att den inte överskrider gränsvärdet för aktiv effekt för nätexport.

Efter slutet av PV-produktionsdagen används återigen fall 1. fall används.



5.4.3 Maximal förbrukning

Maximal förbrukning är avsedd för situationer där användaren beslutar att importera så mycket energi från nätet som möjligt. Detta läge används vanligtvis i kombination med EVSE (Electric Vehicle Supply Equipment) och BSEE (Battery Storage Energy Equipment), vilket gör att användaren kan öka effekten efter behov.

Effektgränserna för både export och import från nätet begränsas dock av gränserna i de högra korten "Gränser för aktiv effekt för nätexport/import".

1. Fall är när byggnadens förbrukning är lägre än gränsvärdet för aktiv nätimport:

• Byggnadens förbrukning är lägre än gränsvärdet för aktiv nätimport
• eller
• Batterilagrings-SOC är under maximal SOC
• eller
• Elfordon är anslutet till EVSE men laddas inte

då börjar batterilagret och elfordonet laddas för att nå gränsvärdet för aktiv nätimport tills maximal batterilagrings- eller elfordonsbatteri-SOC uppnås.

2. Fall är när vi har PV-produktion:

• PV-produktion är mer än 0
• eller
• Byggnadens förbrukning är lägre än gränsvärdet för aktiv nätimport
• eller
• Batterilagrings-SOC är under maximal SOC
• eller
• Elfordon är anslutet till EVSE men laddas inte

då används all energi som produceras från PV först antingen av EVSE eller batterilagring. När båda maximala SOC uppnås skickas energi till nätet, men fortfarande inte mer än det inställda gränsvärdet för aktiv nätexport. Batterilagret urladdas inte förrän byggnadens förbrukning inte längre är större än PV-produktionen.



5.4.4 Toppavsänkning

Toppavsänkning är avsedd för situationer där användaren beslutar att begränsa aktiv nätimport när gränsen uppnås. Grindleveransens gräns för aktiv effekt är viktig, inställd </span></span></strong><strong><span class="ui-provider a b c d e f g h i j k l m n o p q r s t u v w x y z ab ac ae af ag ah ai aj ak" dir="ltr">med två parametrar på de högra korten som definierar "Gränser för aktiv effekt vid export/import från elnätet"</span></span></strong>

1. Byggnadens förbrukning är lägre än den aktiva effekten för import från elnätet:

• PV-produktion är mindre än 0 eller lika med 0
• eller
• Byggnadens förbrukning överstiger gränsen för aktiv effekt vid import från elnätet
• och
• Elfordon laddar
• och
• Batterilagret är över minsta SOC

Då börjar batterilagret urladdas för att täcka effekten för laddning av elfordon för att inte överstiga gränsen för aktiv effekt vid import från elnätet.

Om det inte finns något batterilager tillgängligt, minskas effekten från laddaren för elfordon för att inte överstiga gränsen för aktiv effekt vid import från elnätet.

Batteriet laddas när gränsen för aktiv effekt vid export från elnätet uppnås och det finns tillräckligt med PV-produktion.

6. Strategier

Strategier möjliggör reglering av enskilda enheter enligt mätningar registrerade av Reduxi-styrenheten. Med strategier kan du begränsa förbrukningen av enskilda enheter eller grupper av enheter i Reduxi Configurator. Du begränsar förbrukningen genom att ställa in värden som enheterna inte får överskrida. Du kan välja mellan olika strategier för att optimera energiförbrukningen. Använd prioriteringar för att definiera en hierarki av strategier.

För att lägga till och hantera en strategi, följ en särskild artikel om detta ämne: <a href="https://support.reduxi.eu/hc/articles/25061307365777">Strategier för Reduxi-styrenhet</a>

Strategier är de automatiska kontrolllägena för enheterna, till skillnad från de manuella lägena som beskrivs i <a href="#h_01JFD4EA28BMW26QZNMG2P18Y7">5.4. Manuell kontroll av enhet</a>



7. Elprisplan

Elprisplanen låter dig granska prisplanen för din el (inklusive energi, nätkostnader, leverantörsavgifter etc.). Prisplanen måste definieras i molnapplikationen enligt vad som anges i <a href="https://support.reduxi.eu/hc/articles/28110884613521">Reduxi-prislistor</a>. Den här menyn låter dig granska priserna för den aktuella dagen.

8. Inställningar

Via inställningsmodulen kan du komma åt alla inställningar

• Nätinställningar
• Nätverksinställningar (internet)
• system,
• användare,
• etc.

8.1. Nät

Nätinställningarna låter dig definiera specifikationerna för din elnätsanslutning. För detaljer, se <a href="#h_01JTT35FGP4ZTPC31V9XP3065Y">3.2. Nätinställningar</a>

8.2. Nätverk

Nätverksinställningarna visar hur Reduxi-styrenheten är ansluten till nätverket (internet). Modulen låter dig konfigurera Reduxi enligt dina interna IT-nätverksregler. Här kan du välja anslutningsmetod eller ställa in kommunikationsmetoden (Proxy).

Reduxi stöder nätverk via:

• trådat nätverk (LAN),
• trådlöst nätverk (Wi-Fi),

Trådat (LAN) och trådlöst (Wi-Fi) nätverk

Om Reduxi-styrenheten är ansluten till nätverket via ett trådat nätverk (LAN) kan du få åtkomst till data om den här anslutningen under fliken Trådat nätverk.

Under fliken Trådlöst nätverk kan du ansluta Reduxi-styrenheten till nätverket via en trådlös anslutning (Wi-Fi). Du kan hitta det önskade trådlösa nätverket genom att klicka på knappen Skanna. Välj den önskade trådlösa anslutningen och ange lösenordet om det behövs.

<em><span style="color: #4472c4;"><span class="wysiwyg-color-black">Obs!</span> </span></em><em>För både trådat och trådlöst nätverk kan du tilldela en statisk eller dynamisk IP-adress till styrenheten.</em>



Alternativ server (Proxy)

Om din miljö kräver en proxyserver kan du konfigurera inställningarna för proxyserver på fliken Proxyserver.

8.3. System

Systeminställningsmenyn tillåter avancerade konfigurationer för mer specifik användning.

8.3.1. Identifierare

Identifieraren visar systeminformationen som är avsedd att identifiera Reduxi Configurator och Reduxi-styrenheten. Den här menyn anger även UnitID (som är ID:t för Reduxi-styrenheten). Detta ID är mycket viktigt när du löser problem med en specifik plats.

<span class="wysiwyg-color-black"><em><span style="color: #4472c4;">Obs! </span></em></span><em>Data är förfyllt och kan inte redigeras eller tas bort.</em>

8.3.2. OpenVPN

OpenVPN är avsett för fjärrsupport.

Om du vill ha fjärrhjälp från vårt supportteam måste du:

1. Anslut Reduxi till internetnätverket.
2. Redigera reglerna i brandväggen för IP 193.9.21.21 och TCP-port 2002.
3. Ange konfigurationsfilen i Open VPN-konfigurationsfältet. För Open VPN-konfigurationsfilen, skicka en förfrågan till vår support: support@reduxi.eu.

Om Open VPN-anslutningen fungerar visas IP-adressen. Skicka IP-adressen till vår support. Med denna IP-adress kan vår support komma åt Reduxi-styrenheten via Open VPN-anslutningen.

För att inaktivera fjärråtkomst via Open VPN-anslutning, stäng brandväggen eller ta bort Open VPN-konfigurationsfilen för att inaktivera extern åtkomst.

Obs! Om Open VPN-anslutningen inte fungerar visas ett felmeddelande. Kontakta vår support för assistans: support@reduxi.eu.

8.3.3. Kontakt

Kontakt

Anslutningsmodulen gör det möjligt att skicka data från webbstyrenheten:

• via molnet till vår webbapplikation Reduxi,
• i MQTT – indirekt server för data; data kan skickas till en annan applikation eller databas.

Anslutning/moln

Om du vill se din Reduxi-styrenhet i Reduxi-webbappen, anslut den till molnet här. Reduxi-webbapplikationen möjliggör en översikt över mätningar var som helst. Instruktioner för att använda Reduxi-webbapplikationen finns på vår webbplats support.reduxi.eu.

Anslutning/MQTT

För MQTT-anslutning behöver du åtkomstdatumet till MQTT-servern. Åtkomst till MQTT-servern är möjlig via ett certifikat eller autentiseringsdata. Du kan definiera i vilket format data skickas till MQTT-mäklaren här.

På MQTT-servern är det, beroende på konfigurationen, nödvändigt att tillåta åtkomst till Reduxi-styrenheten via den valda anslutningsmetoden.

Se följande artiklar för mer information: Exempel på hur man ansluter Reduxi Configurator med MQTT-mäklare? och Reduxi Controller - MQTT API

8.3.4. Konfiguration

Säkerhetskopia

Configurator Backup-modulen tillåter export av all konfigurationsdata från Reduxi Controller till konfigurationskällfilen.

Återställ

Configurator Restore-modulen låter dig återställa konfigurationsdata till Reduxi Controller från konfigurationskällfilen.

Vid import av konfigurationsdata kan vi välja vilken typ av konfigurationsdata vi vill importera (molnanslutning, MQTT-anslutning, nätverk, OpenVPN).

Obs! När du återställer konfigurationsdata, raderas all data och kan inte återställas!

8.3.5. Nätverksoperatör

8.3.6. Tid

Tidmodulen tillåter oss att ange tidszonen och tidsservern genom vilken Reduxi-systemet uppdaterar tiden.

Om du har angett en giltig NTP-server och Reduxi-styrenheten har åtkomst till internetnätverket, uppdateras datum och tid med ett visst tidsintervall enligt de data som erhållits från NTP-servern.

Obs! Om NTP-servern inte är inställd, Reduxi-styrenheten inte har åtkomst till internet eller NTP-servern inte kan nås, kan du ställa in datum och tid manuellt.



8.3.7. Uppdatering

Uppdateringsmodulen låter dig uppdatera Reduxi Configurator med en aktuell programkorrigering. Här är automatisk uppdatering möjlig (föredraget alternativ med stabil kanal), eller manuell (där uppdateringen utförs av vårt Reduxi-supportteam via fjärrhjälp (Open VPN)).

Obs! Vid uppdatering går inte de data som lagrats på Reduxi-styrenheten förlorade. Data finns kvar på styrenheten.



8.3.8. Starta om

Starta om-modulen låter dig starta om Reduxi-styrenheten. Omstart kan lösa vissa problem i vissa fall. Under omstarten kommer Reduxi-styrenheten att vara otillgänglig och kommer inte att registrera mätningarna.
Obs! Om Reduxi-konfiguratorn inte startar om är problemet troligen på Reduxi-styrenheten. Kontrollera lysdioderna på baksidan av styrenheten och kontakta vår support för att lösa problemet: support@reduxi.eu. Du kan läsa vad varje lampa betyder i instruktionerna för att ansluta styrenheten (Reduxi Controller).



8.3.9. Återställ fabriksinställningar

Modulen Återställ fabriksinställningar låter dig återställa Reduxi-styrenheten till fabriksinställningarna ("Återställ"). Återställningen är avsedd att radera all data och återställa Reduxi-styrenheten.

Om du klickar på återställning av fabriksinställningar öppnas två fönster:

1. Markera att du förstår att all data kommer att gå förlorad.
2. Bekräfta återställningen av styrenheten till fabriksinställningarna.

Under en fabriksåterställning kommer Reduxi-styrenheten att vara otillgänglig och kommer inte att registrera mätningarna.

VARNING: Om du återställer Reduxi-styrenheten till fabriksinställningarna raderas all data och kan inte återställas



8.3.10. Verktyg

Denna meny innehåller några grundläggande verktyg för felsökning:

- ping-test för att testa anslutningen med den TCP/IP-anslutna enheten

- TCP-porttest för att testa portarna på den TCP/IP-anslutna enheten

9. Användare

Användarmodulen ger en komplett vy över alla användare som har lagts till i Reduxi Configurator.

Modulen låter dig:

• lägga till användare,
• visa och redigera användare,
• ta bort användare.

9.1. Lägga till ny användare

För att lägga till en ny användare, klicka på knappen Ny användare. Formuläret för att skapa en ny användare visas. Fyll i de obligatoriska fälten och spara den nya användaren.

Obs! Det går inte att tilldela olika roller till användare i Reduxi Configurator. Varje tillagd användare har full åtkomsträtt till Reduxi Configurator. Du kan tilldela olika roller till en användare i Reduxi Cloud-applikationen. För att komma åt webbapplikationen måste du ansluta till molnet. Instruktioner för att komma åt webbapplikationen finns på vår webbplats support.reduxi.eu.

9.2. Visa och redigera användare

I användarmodulen får du en vy över alla tillagda användare.

För att redigera en användare, klicka på ikonen "penna" längst till höger i den valda användarens rad. Samma formulär öppnas som när du lägger till en ny användare.

Obs!  När du väl har skapat ett användarnamn kan det inte ändras. Du kan dock redigera de andra fälten i formuläret.

9.3. Ta bort användare

Du kan ta bort användare i användar modulen. För att ta bort, klicka på ikonen "papperskorg" längst till höger i raden för den valda enheten. Du måste alltid ha minst en aktiv användare.

Obs! Om du vill ta bort den sista aktiva användaren tillåter inte systemet dig att göra det. Du får ett felmeddelande.



10. Profil

Du kan komma åt profilmodulen i sidomenyn - längst ned till vänster. Du kan redigera ditt namn, efternamn och lösenord i din profil. Du kan inte ändra ditt användarnamn när du väl har skapat det. Du kan också ändra språk i profilsektionen.

Information om sekretesspolicy finns också i profilsektionen.

Obs! Profilsidan låter dig redigera den aktuella användaren. För att lägga till och redigera andra användare, gå till 6. Användare-modul
