Spara 30 % på kostnaderna med Reduxi: Intelligent anslutning av din Acond-värmepump via Modbus TCP/IP
1. Nödvändiga steg för att upprätta kommunikation mellan Reduxi-styrenheten och Acond-värmepumpen
1.1 Aktivering av Modbus TCP-funktionen på värmepumpen
Aktivering och nödvändig uppdatering av fast programvara kommer att utföras av en Acond-servicetekniker.
För att boka tid, vänligen kontakta Acond kundservice: https://www.acond.com/en#contact-us
Viktigt: När inställningarna har aktiverats måste installatören förse dig med värmepumpens IP-adress. Vi rekommenderar att du använder en statisk adress. Detta kommer att krävas senare.
1.2 Nödvändiga komponenter för att ansluta Reduxi-styrenheten till Acond-värmepumpen.
För att upprätta anslutningen mellan Reduxi-styrenheten och Acond-värmepumpen behövs två komponenter:
- Reduxi Controller
- Ethernetkabel
2. Ansluta Reduxi-styrenheten med Acond Värmepump

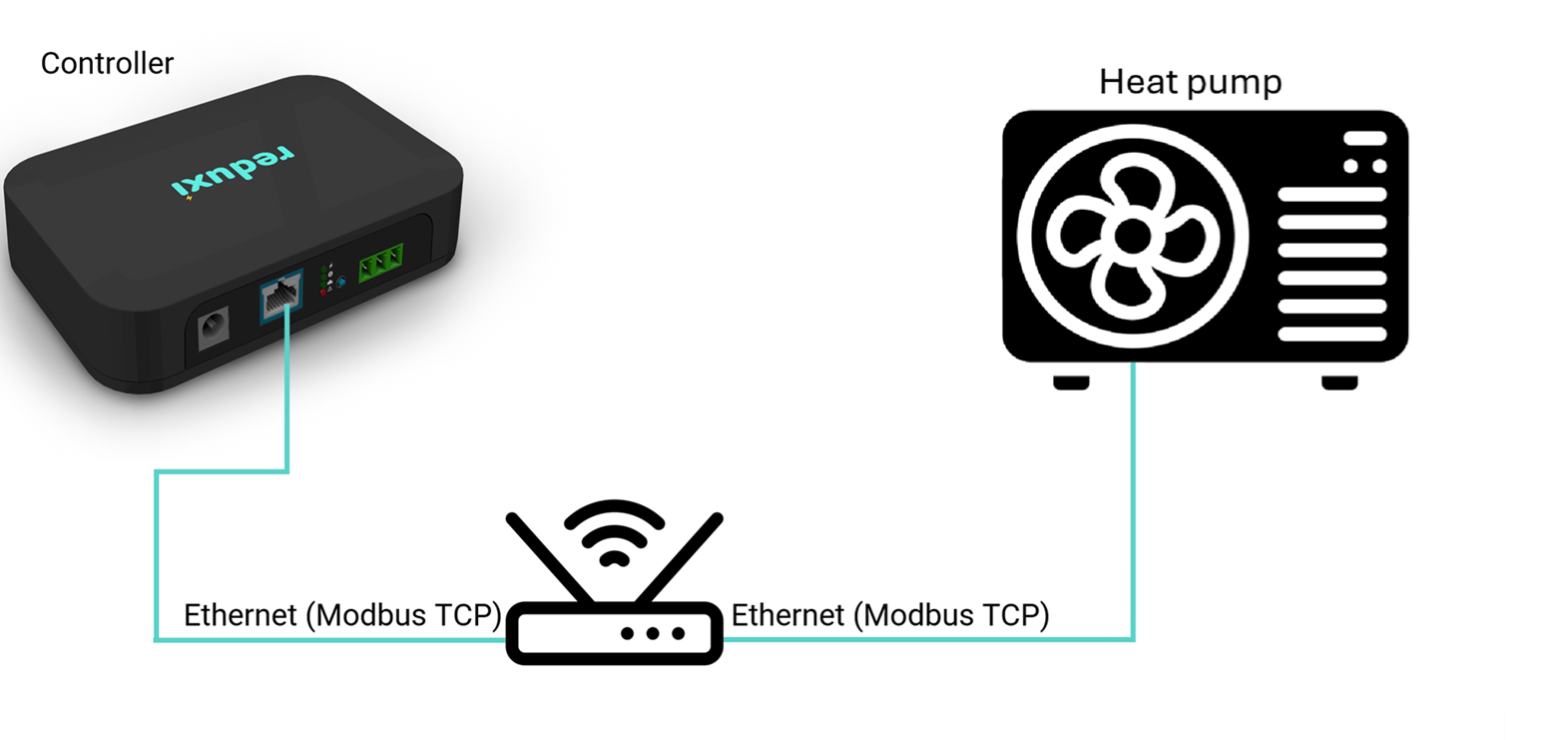

2.1 En symbolisk bild av hela anslutningen från Reduxi-styrenheten till värmepumpen visas nedan:
2.2 Anslut Ethernet-kabeln till din Acond-värmepump och Reduxi-styrenheten:
Ethernet-kabelanslutningens plats varierar beroende på modell. Se din värmepumpsmanual för detaljerad information.
När du har anslutit Ethernet-kabeln till värmepumpen ansluter du den andra änden av kabeln till din router eller en lokal switch. Följ sedan samma procedur med Reduxi-styrenheten.
3. Lägga till värmepumpen som en ny enhet i Reduxi-konfiguratorn
För att lägga till en ny värmepump som en enhet eller för att redigera en befintlig, följ dessa steg, beskrivna i enskilda punkter nedan.
3.1 Lägga till en enhet
Logga in lokalt på Reduxi-konfiguratorn applikationen på styrenheten och tryck på knappen Lägg till enhet:

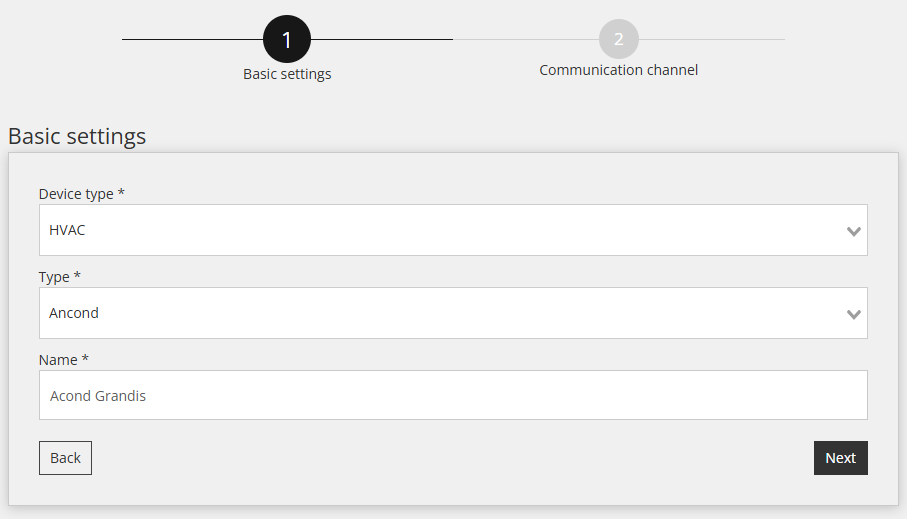

3.2 Välj den enhet du vill lägga till
I det första steget (grundläggande inställningar), välj de grundläggande parametrarna för den enhet du vill lägga till:
- Enhetstyp: HVAC,
- Typ: Acond
- Namn: Ange namnet på enheten, till exempel: Acond Grandis
När allt har angetts, tryck på "Nästa".

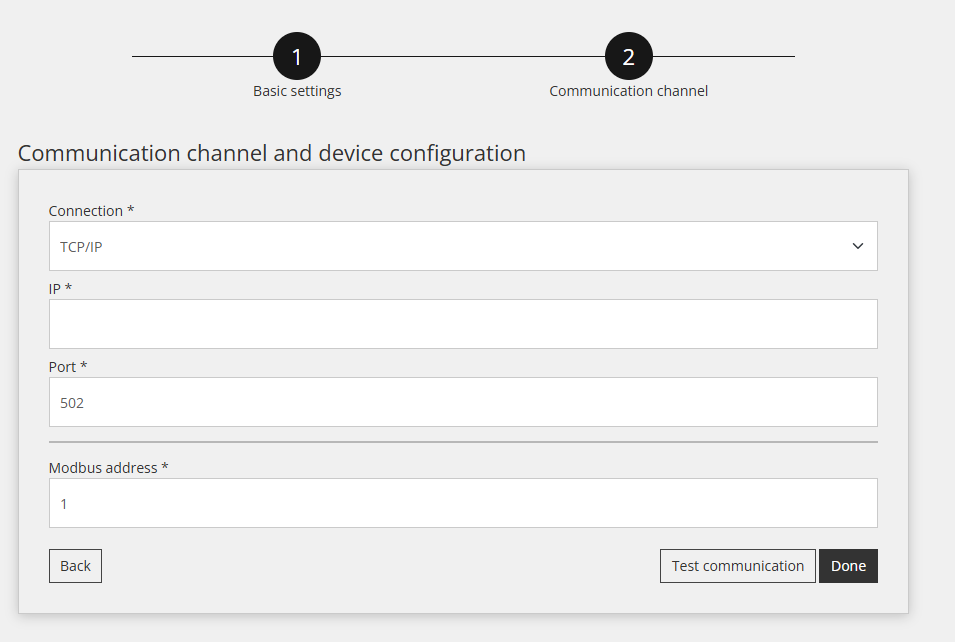

3.3 Kommunikationskanal
Här måste du fylla i informationen om anslutningen till enheten:
- Anslutning: TCP/IP
- IP: Ange IP-adressen du fått från Acond-teknikern
- Port: 502
- Modbus-adress: standard 1, men denna information kommer också från teknikern
3.4 Kommunikationstest
Kommunikationstestet utförs med hjälp av knappen "Testa kommunikation", som finns på nedre högra sidan efter alla parameterfält i kommunikationskanalen.
Kommunikationstestet kan returnera två svar:

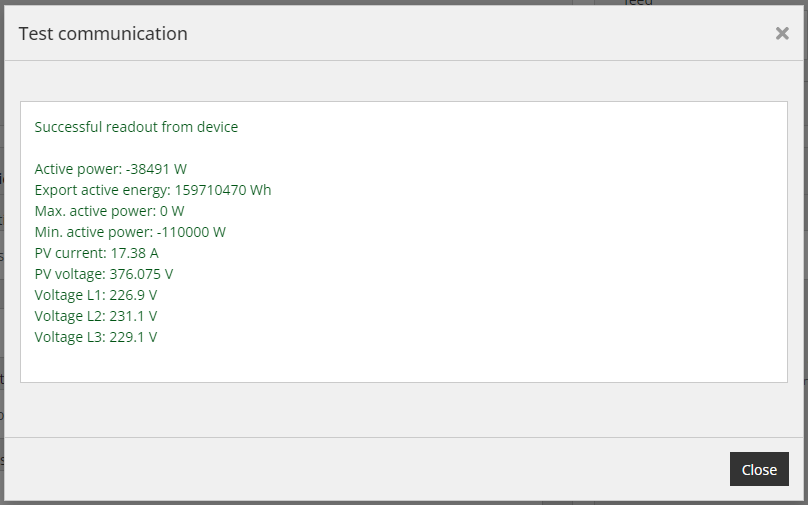

1. Kommunikationen fungerar korrekt, bilden nedan:

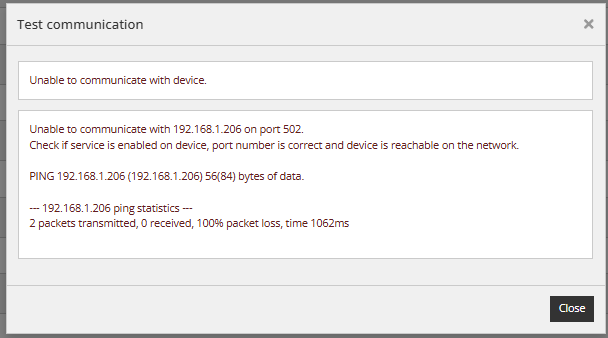

2. Kommunikationen fungerar inte korrekt, bilden nedan:

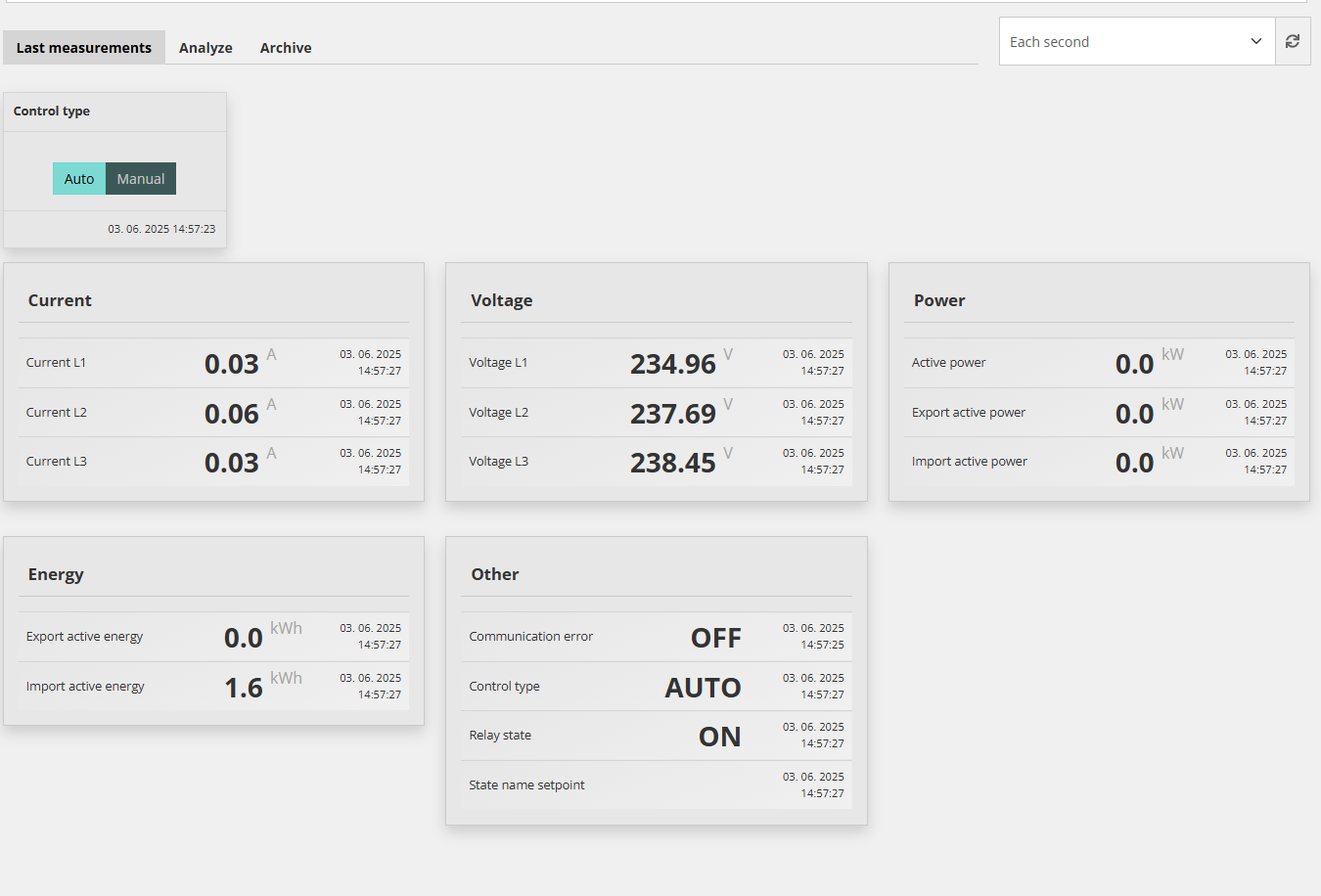

3.5 Sista mätningarna
Efter att ha upprättat kommunikation med den nyligen tillagda enheten kan dess värden kontrolleras under Enheter - Acond Värmepump i Reduxi-konfiguratorn som ett ytterligare test.
För avancerad värmepumpsstyrning, integrera enheten i Reduxi-systemets strategi. Under Enheter - Acond Värmepump i Reduxi-konfiguratorn, måste styrningstypen ställas in på AUTO så att kommandon för strategin påverkar värmepumpen.
För att uppnå maximal flexibilitet och minskning av energikostnader med avseende på dynamiskt pris och dynamiska taxor, följ instruktionerna om hur man definierar strategi på denna länk: Strategier för Reduxi-styrenheten.
Efter att ha lagt till enheten och kontrollerat värdena kan enheten inspekteras och styras även via Reduxi-applikationen.
