Reduxi med Starcharge Aurora AC EVSE-laddare

Uppdaterad

Anslut Reduxi-styrenheten till StarCharge Aurora och utnyttja OCPP-protokollet. Reduxi kan minska din elräkning med 70 %.

1. Installera

Installera väggboxen enligt tillverkarens anvisningar och ta den i drift.

För mer information, följ länken till manualen:
https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf

Du har tre alternativ för att ansluta laddstationen till internet: via SIM-kort, WiFi eller Ethernet.

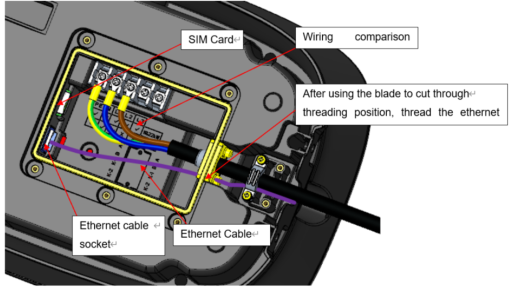

Följande foto visar anslutningsområdet för laddstationen. Där kan du installera SIM-kortet eller ansluta Ethernet-kabeln bredvid AC-anslutningen:

2. Inloggning på Auroras webbsida

När laddstationen har installerats måste du ansluta till den med antingen din PC eller bärbara dator.



2.1 Anslutning via Ethernet-kabel:

  1. Anslut din PC eller bärbara dator antingen direkt till laddstationen eller alternativt till en lokal switch som laddstationen också är ansluten till.

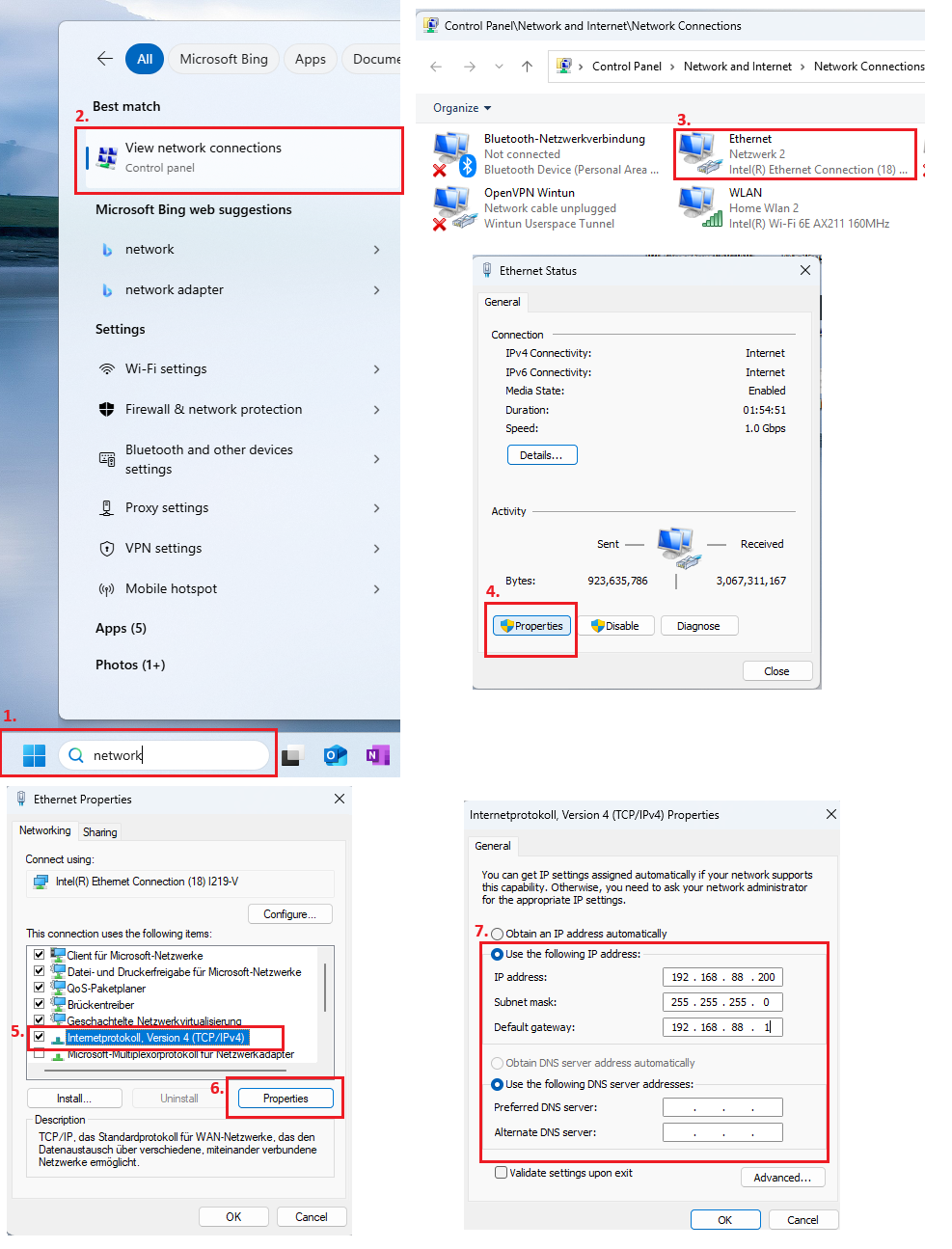

  2. Ställ in IP-adressen för din PC eller bärbara dator tillfälligt. Använd en IP-adress mellan 192.168.88.1-200
    Vi rekommenderar program som NetSetMan eller liknande. Alternativt kan inställningarna också göras direkt i operativsystemet för motsvarande nätverksanslutning.

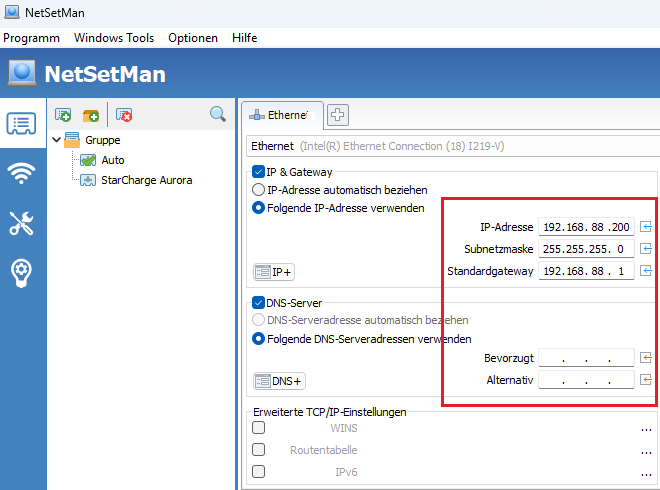

    NetSetMan:

    Windows-inställningar:

  3. Öppna din webbläsare och ange laddstationens standard-IP-adress: 192.168.88.206

    för att logga in, använd:
    användare: wbdh
    lösenord: 26835941

  4. Nu bör du vara på webbgränssnittet för laddstationen:

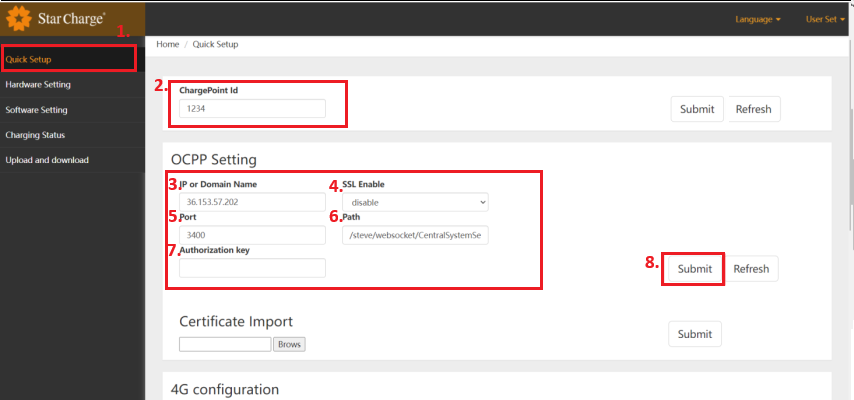

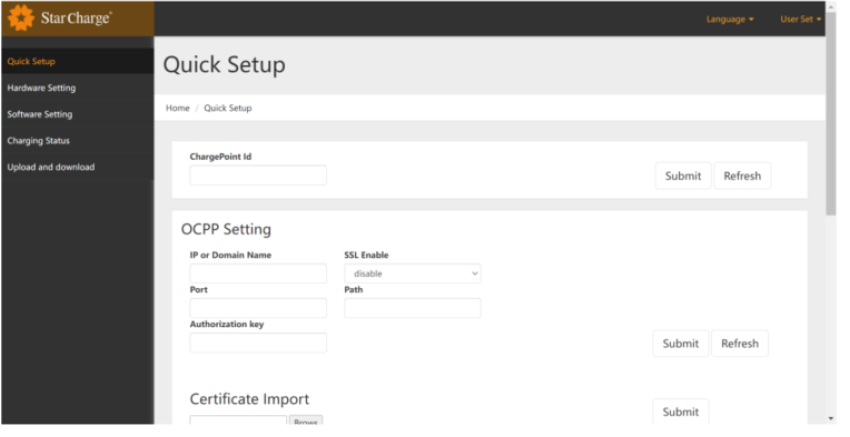

3. Ange Chargepoint-ID och ställ in OCPP

  1. Välj Snabbinställning på vänster sida av huvudsidan
  2. Ange ChargePoint-ID och bekräfta genom att klicka på Skicka
    Viktigt: Anteckna detta för senare
  3. Ange IP-adressen från Reduxi-styrenheten som är installerad på plats.
  4. SSL_Enable: Värdet är 1 när backend använder TLS för åtkomst, annars är värdet 0.
  5. Ange portnummer 9000
  6. Ange sökvägen från Reduxi Controller: /ocpp/1.6/json
  7. Auktoriseringsnyckel: lämna den bara tom
  8. Klicka på Skicka i OCPP-delen för att bekräfta leveransen av inställningsinformationen till backend.



4. Konfigurera nätverksinställningar för Aurora

När du är på laddstationens webbgränssnitt måste du konfigurera nätverksinställningarna.

Du har följande alternativ för att ansluta laddstationen till internet eller lokalt nätverk:

  • 4G (SIM)
  • WiFi
  • LAN (Ethernet)

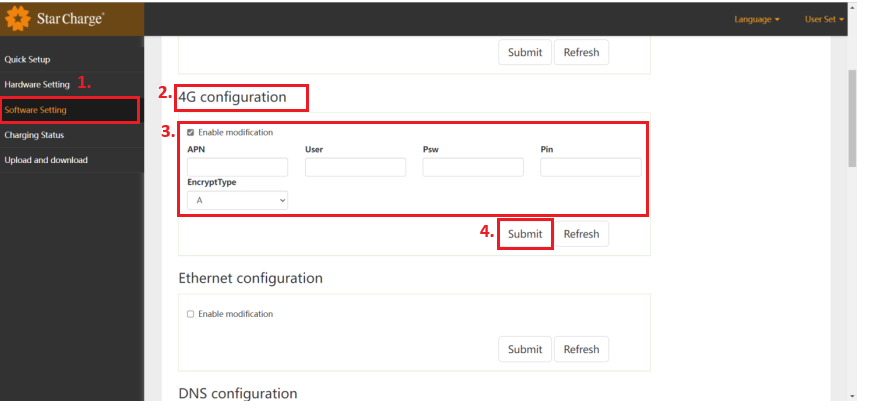

4.1 4G (SIM)

  1. Välj Programvaruinställning på vänster sida av huvudsidan.
  2. Hitta 4G-konfiguration
  3. Klicka på Aktivera modifiering och ange informationen du fått från din mobiloperatör.

  4. Bekräfta med skicka

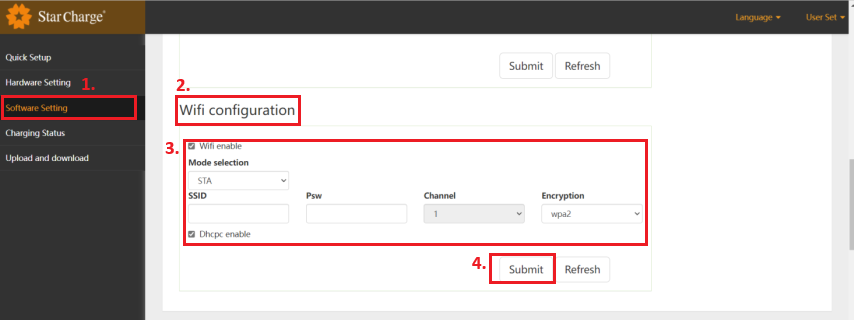

4.2 WiFi

  1. Välj Programvaruinställning på vänster sida av huvudsidan

  2. Hitta WiFi-konfiguration och aktivera den

  3. Under Lägesval väljer du STA och fyller i "SSID" (Wi-Fi ID) "Psw" (Wi-Fi-lösenord) och "Kryptering" (välj i allmänhet wpa2)
    Vi rekommenderar att du tilldelar en statisk IP-adress enligt det nätverk som är tillgängligt på din plats.
    Viktigt: Observera denna adress eftersom du kommer att behöva den senare.

  4. Bekräfta genom att klicka på skicka.

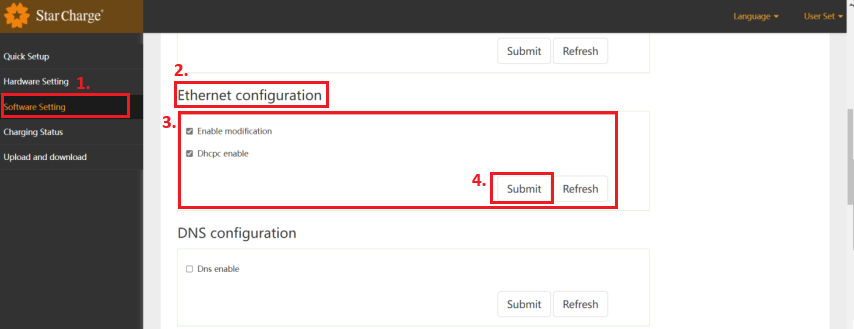

4.3 LAN (Ethernet)

  1. Välj Programvaruinställning på vänster sida av huvudsidan

  2. Hitta Ethernet-konfiguration och aktivera den

  3. Vi rekommenderar att du tilldelar en statisk IP-adress enligt det nätverk som är tillgängligt på din plats.
    Viktigt: Observera denna adress eftersom du kommer att behöva den senare.

  4. Bekräfta genom att klicka på skicka.



När du har slutfört dessa inställningar, koppla bort din enhet från laddstationen och, om du använder en LAN-anslutning, anslut Ethernet-kabeln till Reduxi-styrenheten eller en switch. Fortsätt sedan med installationen på Reduxi-styrenheten.





5. Skapa en konfiguration för OCPP-kommunikation mellan Starcharge Aurora och Reduxi-styrenheten

4.1 Lägg till enhet

Logga först in på den lokala Reduxi-konfiguratorn och lägg till en ny enhet genom att klicka på knappen Lägg till enhet.



4.2 Välj enhet som du vill lägga till

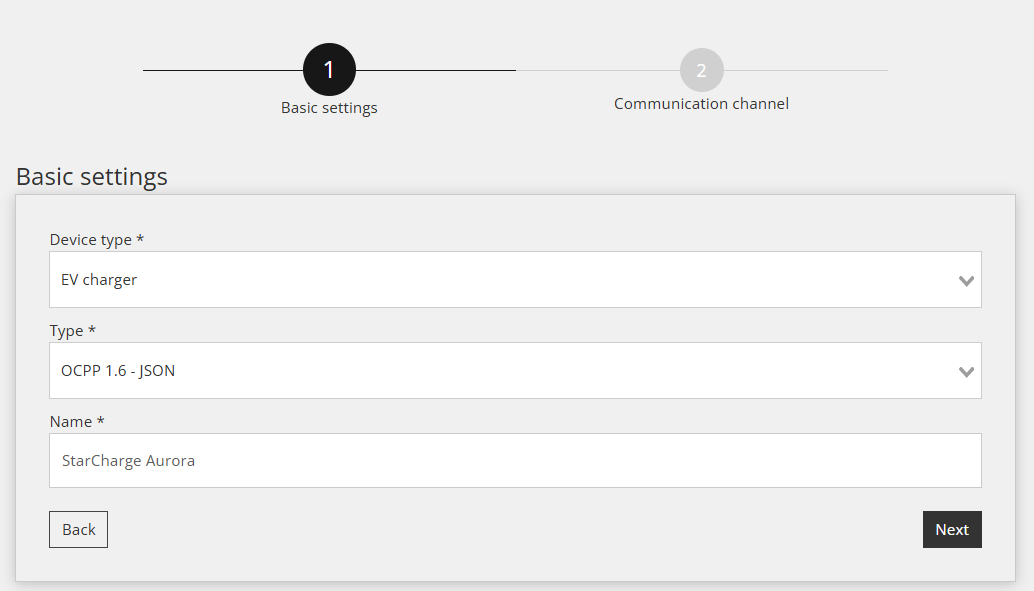

Inom det första steget definieras grundläggande inställningar:

  • Välj enhetstyp: EV-laddare,
  • Välj typ: OCPP 1.6 - JSON,
  • Namnge enheten som du vill, som ett exempel: StarCharge Aurora

4.3 Enhetskonfiguration för OCPP


Det andra steget används för kommunikationskanalen för att OCPP-kommunikationen ska fungera korrekt.

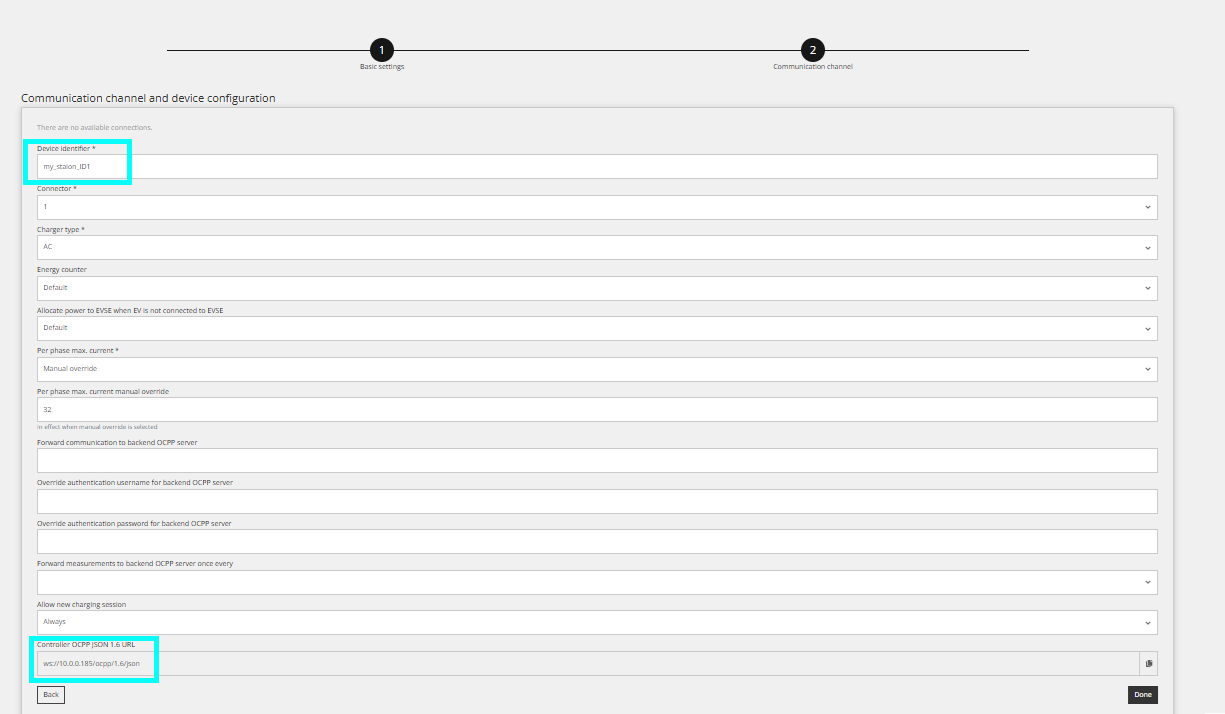

Definiera först enhetsidentifieraren (det måste vara samma ID som på laddstationen).
I fallet med OCPP json 1.6-protokoll behövs URL:en, som genereras automatiskt av Reduxi-kontrollern. När du har genererat URL:en måste du lägga till /Enhets-ID i slutet av URL:en.  Exempel-URL: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1.


4.5 Testkommunikation


Testkommunikation görs via testkommunikationsknappen som finns längst ned till höger efter alla kommunikationskanalfält.



Det finns tre olika fall av kommunikationssvar.

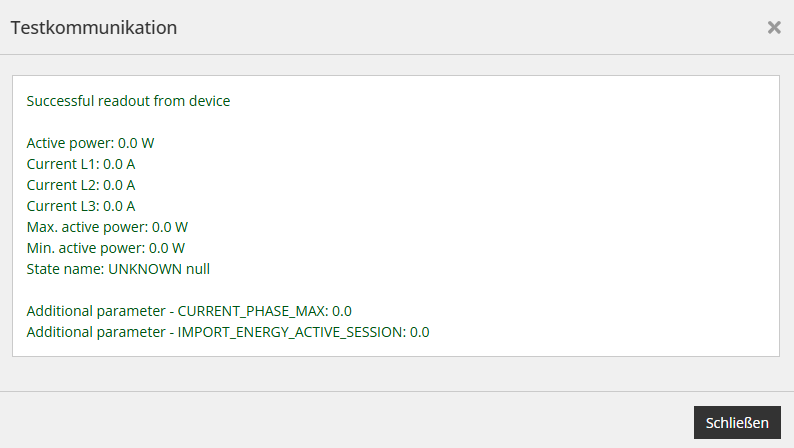

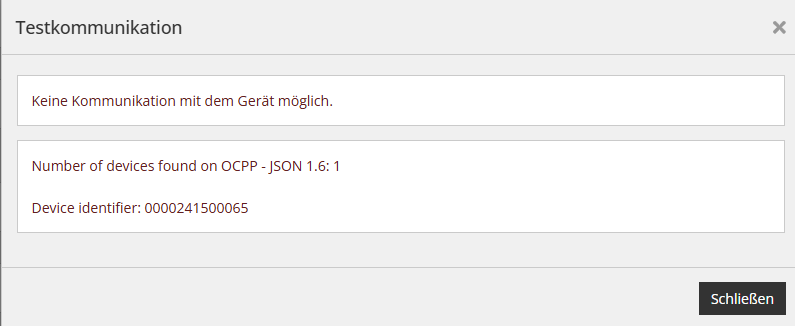

Fall 1: Kommunikationen fungerar som den ska:



Fall 2: Det går inte att kommunicera med enhet 1, enhetens ID är inte inställt eller är annorlunda:

I det här fallet stämmer inte det ID du tilldelade Reduxi-styrenheten exakt överens med laddstationens ID. Kontrollera informationen och försök igen.



Fall 3: Ingen enhet med OCPP 1.6-kommunikation hittas:

I det här fallet sparades inte inställningarna på laddstationen, eller så har Aurora ingen internetanslutning, eller så är sökvägen till Reduxi-styrenheten felaktig. Kontrollera laddarens internetanslutning, ledningarna (om sådana finns) och inställningarna.

När enheten har lagts till via konfiguratorn kan den övervakas och styras via molnapplikationen Reduxi.
