Så ansluter du elbilsladdaren Starcharge Aurora AC EVSE till Reduxi Controller
Anslut Reduxi Controller till StarCharge Aurora via protokollet OCPP. Reduxi kan sänka din elräkning med 70 %.

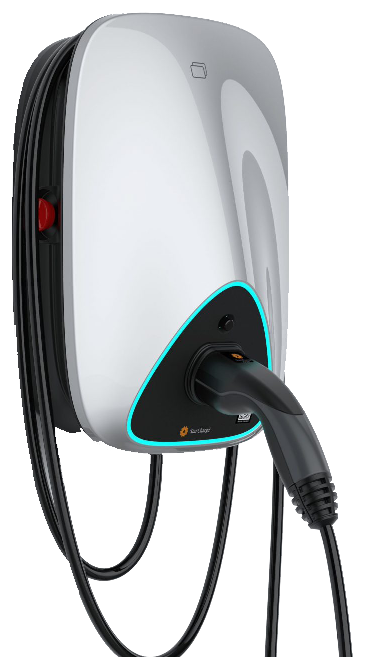

Textbeskrivning av bilden
Foto av en väggmonterad elbilsladdare (laddbox) på vit bakgrund. Höljet är glansigt vitt och silver med en svart nedre frontpanel omgiven av en cyanfärgad ljuslist. En svart laddkontakt sitter i uttaget på framsidan och en tjock svart kabel hänger nedanför i slingor. En röd knapp eller lampa syns på höljets vänstra sida. En liten logotyp finns på frontpanelen. Ingen läsbar text.
- Teknisk dokumentation
- Utrustning som behövs
- Installera laddaren
- Logga in i Aurora-webbgränssnittet
- Ange ChargePoint ID och ställ in OCPP
- Konfigurera nätverksinställningarna för Aurora
- Logga in i Reduxis webbgränssnitt
- Lägg till Aurora i Reduxi
- Kontrollera avläsningarna
- Sammanfattning
- Vanliga problem
- Relaterade artiklar
1 Teknisk dokumentation
Tillverkarens dokument för StarCharge Aurora:
- StarCharge Aurora operation manual (English) – Installation, driftsättning, laddning och underhåll av laddboxen Aurora.
2 Utrustning som behövs
Du behöver:
- Reduxi Controller
- Installerad laddbox StarCharge Aurora AC
- Dator eller laptop för att öppna laddarens webbgränssnitt
- Ethernet-kabel (för LAN-anslutningen eller för den första inloggningen)
- SIM-kort (endast för 4G-anslutning)
- Dator eller surfplatta med internetanslutning för att konfigurera enheten i Reduxi
3 Installera laddaren
Installera laddboxen enligt tillverkarens anvisningar och ta den i drift. Detaljer finns i manualen: https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf
Du har tre alternativ för att ansluta laddstationen till internet: SIM-kort, Wi‑Fi eller Ethernet.
Fotot visar laddstationens anslutningsområde. Sätt i SIM-kortet eller anslut Ethernet-kabeln bredvid AC-anslutningen.
Textbeskrivning av bilden
Installationsritning av anslutningsområdet inuti höljet på laddaren StarCharge Aurora, sett snett från sidan: en mörk laddarkropp med en gulmarkerad ruta som rymmer plinten med färgade ledningar (gulgrön, blå, brun, svart) och en lila Ethernet-kabel som löper ut åt höger genom en kabelöppning. Textförklaringar: SIM Card, Wiring comparison, After using the blade to cut through threading position, thread the ethernet, Ethernet cable socket, Ethernet Cable. Röda linjer förbinder varje förklaring med sin del.
4 Logga in i Aurora-webbgränssnittet
Efter installationen ansluter du till laddstationen med en dator eller laptop.
4.1 Anslutning via Ethernet-kabel
192.168.88.1 och 192.168.88.200. Vi rekommenderar ett program som NetSetMan. Du kan också ställa in den i operativsystemet för nätverksanslutningen.Textbeskrivning av bilden
Skärmbild av programmet NetSetMan (tysk meny: Programm, Windows Tools, Optionen, Hilfe). Till vänster: ett profilträd med gruppen Gruppe som innehåller profilerna Auto och StarCharge Aurora. Till höger: fliken Ethernet med adaptern Intel(R) Ethernet Connection (18) I219-V. Avsnittet IP & Gateway är ikryssat: IP-Adresse automatisch beziehen [hämta IP-adress automatiskt] är inte valt, Folgende IP-Adresse verwenden [använd följande IP-adress] är valt. I en röd ruta: IP-Adresse: 192.168.88.200, Subnetzmaske: 255.255.255.0, Standardgateway: 192.168.88.1. Avsnittet DNS-Server är ikryssat: DNS-Serveradresse automatisch beziehen är inte valt, Folgende DNS-Serveradressen verwenden är valt, Bevorzugt [föredragen]: tomt, Alternativ [alternativ]: tomt (båda i den röda rutan). Under: Erweiterte TCP/IP-Einstellungen med WINS, Routentabelle och IPv6, alla utan kryss.
Textbeskrivning av bilden
Collage av sex skärmbilder från Windows 11 med röda rutor och röda siffror 1 till 7 som visar hur du anger en fast IP-adress på Ethernet-adaptern. Steg 1: sökrutan i Start-menyn i aktivitetsfältet med texten network inskriven. Steg 2: sökresultatet Best match: View network connections, Control panel (röd ruta), under det finns webbförslag och inställningsposter (Wi-Fi settings, Firewall & network protection, Bluetooth and other devices settings, Proxy settings, VPN settings, Mobile hotspot). Steg 3: Control Panel, Network and Internet, fönstret Network Connections med en lista över adaptrar (Bluetooth-Netzwerkverbindung not connected, OpenVPN Wintun network cable unplugged, Ethernet Network 2 Intel(R) Ethernet Connection (röd ruta), WLAN Intel(R) Wi-Fi 6 AX211 160MHz). Steg 4: dialogrutan Ethernet Status med en röd ruta runt knappen Properties. Steg 5: dialogrutan Ethernet Properties (lista med tyska poster), där Internet Protocol, Version 4 (TCP/IPv4) är markerat (röd ruta). Steg 6: röd ruta runt knappen Properties i den dialogrutan. Steg 7: dialogrutan Internet Protocol Version 4 (TCP/IPv4) Properties: Obtain an IP address automatically är inte valt, Use the following IP address är valt, med fälten IP address, Subnet mask och Default gateway ifyllda med siffror av typen 192.168.x.x (exakta siffror, subnätmasken ser ut som 255.255.255.0), Use the following DNS server addresses är valt, Preferred DNS server och Alternate DNS server är tomma, röd ruta runt dessa fält.
192.168.88.206. Logga in med standardanvändarnamnet och standardlösenordet nedan.| Parameter | Värde |
|---|---|
| Användare | wbdh |
| Lösenord | 26835941 |
Textbeskrivning av bilden
Skärmbild av inloggningssidan i Aurora-laddarens webbgränssnitt. Bakgrund: foto av en modern kontors- eller fabriksbyggnad med mörk fasad och gröna glasdelar under blå himmel, en företagslogotyp och kinesiska tecken syns svagt på fasaden. I mitten: rubriken Login (svag), två mörka inmatningsfält med etiketterna Username och Password (ett litet rött märke sitter i högra änden av fältet Username) och en orange knapp Sign me in. Fältens innehåll visas inte.
Textbeskrivning av bilden
Skärmbild av webbgränssnittet för StarCharge, sidan Quick Setup (brödsmulor Home / Quick Setup). Mörk vänstermeny: Quick Setup (markerad), Hardware Setting, Software Setting, Charging Status, Upload and download. Överfält: Language, User Set. Fält: ChargePoint Id: tomt, med knapparna Submit och Refresh. Avsnitt OCPP Setting: IP or Domain Name: tomt, SSL Enable: disable (rullgardinslista), Port: tomt, Path: tomt, Authorization key: tomt, knapparna Submit och Refresh. Avsnitt Certificate Import: filfält med en knapp Browse och en knapp Submit.
5 Ange ChargePoint ID och ställ in OCPP
Textbeskrivning av bilden
Skärmbild av webbgränssnittet för StarCharge, sidan Quick Setup, med röda rutor och röda siffror 1 till 8. Röd ruta 1: Quick Setup i den mörka vänstermenyn (övriga poster: Hardware Setting, Software Setting, Charging Status, Upload and download). Röd ruta 2: ChargePoint Id: 1234. Röd ruta runt formuläret OCPP Setting: 3. IP or Domain Name: 36.153.57.202, 4. SSL Enable: disable, 5. Port: 3400, 6. Path: /steve/websocket/CentralSystemSe (avskuren, slutet visas inte), 7. Authorization key: tomt. Röd ruta 8: knappen Submit bredvid en knapp Refresh. Under: Certificate Import med ett filfält, knappen Brows och knappen Submit, rubriken 4G configuration.
1 när backend använder TLS för åtkomst, annars 0.9000./ocpp/1.6/json
6 Konfigurera nätverksinställningarna för Aurora
Konfigurera i webbgränssnittet hur laddstationen ansluter till internet eller det lokala nätverket. Alternativ: 4G (SIM), Wi‑Fi eller LAN (Ethernet).
6.1 4G (SIM)
Textbeskrivning av bilden
Skärmbild av webbgränssnittet för StarCharge, sidan Software Setting, med röda rutor och röda siffror 1 till 4. Mörk vänstermeny: Quick Setup, Hardware Setting, Software Setting (markerad, röd ruta 1), Charging Status, Upload and download. Huvudytan: rubriken 4G configuration (röd ruta 2). Röd ruta 3 runt formuläret: Enable modification (kryssruta, verkar vara ikryssad), fälten APN, User, Pwd, Pin, alla tomma, rullgardinslistan EncrypType. Röd ruta 4 runt knappen Submit, bredvid Refresh. Under: rubriken Ethernet configuration med kryssrutan Enable modification (inte ikryssad) och knapparna Submit och Refresh, rubriken DNS configuration.
6.2 Wi‑Fi
Textbeskrivning av bilden
Skärmbild av webbgränssnittet för StarCharge, sidan Software Setting, med röda rutor och röda siffror 1 till 4. Mörk vänstermeny: Quick Setup, Hardware Setting, Software Setting (markerad, röd ruta 1), Charging Status, Upload and download. Huvudytan: rubriken Wifi configuration (röd ruta 2). Röd ruta 3 runt formuläret: Wifi enable (ikryssad), Mode selection: STA (rullgardinslista), SSID: tomt, Pwd: tomt, Channel: 1 (nedtonad rullgardinslista), Encryption: WPA2 (rullgardinslista), en andra ikryssad kryssruta med etiketten Encryption enable. Röd ruta 4 runt knappen Submit, bredvid en knapp Refresh.
6.3 LAN (Ethernet)
Textbeskrivning av bilden
Skärmbild av webbgränssnittet för StarCharge, sidan Software Setting, med röda rutor och röda siffror 1 till 4. Mörk vänstermeny: Quick Setup, Hardware Setting, Software Setting (markerad, röd ruta 1), Charging Status, Upload and download. Överfält: Language, User Set. Huvudytan: rubriken Ethernet configuration (röd ruta 2). Röd ruta 3 runt två ikryssade kryssrutor: Enable modification och Dhcp enable. Röd ruta 4 runt knappen Submit, bredvid en knapp Refresh. Under: rubriken DNS configuration med en kryssruta Dns enable som inte är ikryssad, och knapparna Submit och Refresh.
7 Logga in i Reduxis webbgränssnitt
Du kan öppna Reduxis webbgränssnitt på två sätt:
Textbeskrivning av bilden
Skärmbild av tre skärmar i mobilappen Reduxi sida vid sida, med cyanfärgade rutor och nummermärken 2 till 4. Vänster skärm (instrumentpanel, mörkt tema): menyikon uppe till vänster markerad med en ruta och märke 2; logotypen 'reduxi'; flikarna 'Real time data' (aktiv) och 'Statistics'; pris 5.79 € och temperatur 3.2 °C; energiflödesdiagram med ett hus i mitten (-1.25 kW) och ikoner med värdena 69.0 W, 1.3 kW, 1.1 kW (röd ring), -165.0 W med 97 % (röd ring) och 0.0 W längst ned; flikarna 'Power' och 'Energy'; navigering längst ned: Dashboard, Diagnostics, Device control, Settings. Mellersta skärmen (sidomeny): logotypen 'reduxi', 'Number of locations: 1233', rubriken 'Reduxi device management', posterna '+ Add Reduxi location' och 'Reduxi devices' (markerad med en ruta och märke 3), sedan 'My profile' och 'About app'. Höger skärm (enhetssida): Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar; status 'Connected'; kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'; kortet 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' med knappen 'Activate tunnel connection' (markerad med en ruta och märke 4); kortet 'Unit details' med fältet 'Unit ID'.
Textbeskrivning av bilden
Skärmbild i två delar sida vid sida. Vänster del: skärm i mobilappen Reduxi på mörk bakgrund. Överst: knappen Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar och ett plintblock; status 'Connected' med en Wi-Fi-ikon. Kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'. Kortet 'Connect to configurator' med en nyckelikon: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' och knappen 'Open configurator', markerad med en cyanfärgad ruta och nummermärke 5. Under: kortet 'Unit details' med fältet 'Unit ID' (värdet syns inte). Höger del: Reduxi Configurator öppnad i en webbläsare, markerad med en cyanfärgad ram och nummermärke 6. Överst: bakåtpil, 'Tunnel connection', uppdateringsikon. Sidofält till vänster med ikoner (blixt, chip, blixtsymbol, stapeldiagram, kugghjul). Sidan 'Home' med en grön länkikon. Grön notis: 'New patch available. Click here to apply.' med ett stäng-X. Tid 09:12:56. Energiflödesdiagram med ett hus i mitten (1.700 kW) och ikoner för nät (0.000 kW), sol (1.700 kW), batteri (grönt, 0.000 kW och 0.800 kW), en enhet till vänster (0.900 kW), elfordon och en laddare eller enhet längst ned. Etiketten 'Energy manager' längst ned.
http://reduxi.local. Du hittar styrenhetens IP-adress i routerns enhetslista eller i Reduxi-appen under Reduxi devices.admin · Lösenord: admin (fabriksinställning)Textbeskrivning av bilden
Skärmbild av inloggningssidan till Reduxi Configurator i ett Chrome-fönster. Adressfältet visar 'Not secure' och 'reduxi.local'; adressfältet är markerat med en cyanfärgad ruta och en förstorad kopia av det (cyanfärgad ruta, texten 'Not secure reduxi.local') visas till vänster, förbunden med en cyanfärgad linje. Sidans bakgrund: en ljusgrå linjeteckning av ett hus med solpaneler (gröna), en laddbox, en växelriktare, en bil och en laddare. Uppe till vänster: logotypen 'reduxi configurator'. Inloggningsruta i mitten med rubriken 'Login', en språkväljare (engelsk flagga, 'English'), ett användarnamnsfält och ett lösenordsfält samt en mörk knapp 'Login'.
Textbeskrivning av bilden
Skärmbild av webbgränssnittet i Reduxi Configurator efter inloggning, ljust tema. Uppe till vänster: logotypen 'reduxi configurator'. Rubrikfält: 'Home' till vänster, grön status 'Connected' uppe till höger. Vänster sidofält: utfällt avsnitt 'Devices' med en lista med poster, därefter hopfällda avsnitt 'Manager', 'Configuration' och 'Settings'. Huvudytan: energiflödesdiagram. Hus i mitten med en ring, värde 24.20 kW. Grid-ikon uppe till vänster, 24.20 kW (röd punkt på linjen). Solar-ikon uppe till höger, värde '-'. Ikon till vänster (batteri eller enhet), 6.700 kW (grön punkt på linjen). Ikoner till höger (batterilager och en enhet), värden '-'. EV charger-ikon nere till vänster, 31.00 kW. Ytterligare en enhetsikon nere till höger. Etiketten 'Energy manager' under huset.
8 Lägg till Aurora i Reduxi
Skapa OCPP-kommunikationen mellan StarCharge Aurora och Reduxi Controller.
8.1 Grundinställningar
Logga in i den lokala Reduxi Configurator (se punkt 7) och klicka på + Add device.
Textbeskrivning av bilden
Skärmbild av sidomenyn i Reduxi Configurator. Överst: logotypen reduxi Configurator. Avsnittet Devices (med en minusikon) listar: Iskraemeco AM550 (elmastikon) och två poster med solikoner och inga synliga namn. Längst ned finns en knapp Add device med ett plustecken, markerad med en cyan rektangel.
Välj grundinställningarna i det första steget:
- Device type:
EV charger - Type:
OCPP 1.6 - JSON - Name: ett valfritt namn, till exempel StarCharge Aurora
Textbeskrivning av bilden
Skärmbild av Reduxi Configurator, steg 1 av 2 Basic settings. Stegindikator: 1 Basic settings (aktivt), 2 Communication channel (grått). Formuläret Basic settings: Device type (obligatoriskt): EV charger, Type (obligatoriskt): OCPP 1.6 - JSON, Name (obligatoriskt): StarCharge Aurora. Knappar: Back (till vänster), Next (till höger, mörk).
8.2 Kommunikationsinställningar
I det andra steget ställer du in kommunikationskanalen för OCPP. Ange Device identifier. Det måste vara samma ID som ChargePoint ID på laddstationen. Reduxi Controller genererar URL:en för OCPP JSON 1.6 automatiskt. Lägg till /Device ID i slutet av den här URL:en.
| Parameter | Värde |
|---|---|
| Enhetsidentifierare | Samma som ChargePoint ID på laddstationen |
| Controller OCPP JSON 1.6 URL | Genereras av styrenheten. Lägg till /Device ID i slutet. Exempel: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Textbeskrivning av bilden
Skärmbild av Reduxi Configurator, steg 2 av 2 Communication channel (steg 1 Basic settings, steg 2 Communication channel). Formuläret Communication channel and device configuration, anmärkning: There are no available connections. Fält: Device identifier (obligatoriskt): my_staion_ID1 [som det visas], markerat med en cyanfärgad rektangel, Connector (obligatoriskt): 1, Charger type (obligatoriskt): AC, Energy counter: Default, Allocate power to EVSE when EV is not connected to EVSE: Default, Per phase max. current (obligatoriskt): Manual override, Per phase max. current manual override: 32, tips: In effect when manual override is selected, Forward communication to backend OCPP server: tomt, Override authentication username for backend OCPP server: tomt, Override authentication password for backend OCPP server: tomt, Forward measurements to backend OCPP server once every: tom rullgardinslista, Allow new charging session: Always. Sista fältet, markerat med en cyanfärgad rektangel: Controller OCPP (JSON 1.6) URL: ws://10.0.0.185/ocpp/1.6/json, med en kopieringsikon till höger. Knappar: Back (till vänster), Done (till höger, mörk).
8.3 Test communication
Klicka på Test communication längst ned till höger, under fälten för kommunikationskanalen. Testet kontrollerar OCPP-kommunikationen och sparar ingenting. Om testet lyckas klickar du på Done: bara Done skapar enheten.
Testet ger ett av tre resultat:
Fall 1: Kommunikationen fungerar som den ska.
Textbeskrivning av bilden
Skärmbild av en tyskspråkig dialogruta Testkommunikation i Reduxi Configurator, med ett stängkryss. Grön text i en vit ruta: Successful readout from device. Active power: 0.0 W, Current L1: 0.0 A, Current L2: 0.0 A, Current L3: 0.0 A, Max. active power: 0.0 W, Min. active power: 0.0 W, State name: UNKNOWN null. Additional parameter - CURRENT_PHASE_MAX: 0.0, Additional parameter - IMPORT_ENERGY_ACTIVE_SESSION: 0.0. Mörk knapp längst ned till höger: Schließen [Stäng].
Fall 2: Unable to communicate with device 1, ID of device is not set or is different.
Textbeskrivning av bilden
Skärmbild av en tyskspråkig dialogruta Testkommunikation i Reduxi Configurator, med ett stängkryss. Första rutan, röd text: Keine Kommunikation mit dem Gerät möglich. [Ingen kommunikation med enheten är möjlig.] Andra rutan, röd text: Number of devices found on OCPP - JSON 1.6: 1, Device identifier: 0000241500065. Mörk knapp längst ned till höger: Schließen [Stäng].
Det ID som du tilldelade i Reduxi Controller stämmer inte exakt överens med laddstationens ID. Kontrollera båda och försök igen.
Fall 3: No device with OCPP 1.6 communication is found.
Textbeskrivning av bilden
Skärmbild av en tyskspråkig dialogruta Test communication i Reduxi Configurator, rubrik: Testkommunikation, med ett stängkryss. Meddelande i röd text i en vit ruta: Keine Kommunikation mit dem Gerät möglich. [Ingen kommunikation med enheten är möjlig.] Mörk knapp längst ned till höger: Schließen [Stäng].
Inställningarna på laddstationen sparades inte, Aurora har ingen internetanslutning eller så är sökvägen till Reduxi Controller felaktig. Kontrollera laddarens internetanslutning, kablaget (om det finns) och inställningarna.
9 Kontrollera mätvärdena
9.1 Last measurements
När kommunikationen är upprättad kontrollerar du mätvärdena för den nya enheten under Devices – Last measurements i Reduxi Configurator.
9.2 Aktivera styrning via Reduxi
För avancerad laddarstyrning integrerar du enheten i Reduxi-strategin. Under Devices i Reduxi Configurator ställer du in control type på AUTO. Först då påverkar strategikommandona laddaren.
Om du vill använda dynamiska priser och dynamiska tariffer definierar du en strategi enligt beskrivningen i Strategier för Reduxi Controller.
När enheten har lagts till kan du också övervaka och styra den i Reduxis molnapplikation.
✓ Sammanfattning
Förberedelser (punkt 1–3): Läs manualen, samla ihop utrustningen och installera laddboxen.
StarCharge Aurora (punkt 4–6): Logga in i webbgränssnittet, ange ChargePoint ID och styrenhetens OCPP-uppgifter och ställ sedan in 4G, Wi‑Fi eller LAN.
Lägg till i Reduxi (punkt 7–8): Logga in, lägg till en OCPP 1.6 - JSON-enhet med ChargePoint ID som Device identifier, kör Test communication och klicka på Done.
Driftsättning (punkt 9): Kontrollera de senaste mätvärdena och ställ in control type på AUTO.
→ Vanliga problem
| Problem | Lösning |
|---|---|
| Test communication: enhets-ID är inte angivet eller skiljer sig | Device identifier i Reduxi måste exakt stämma överens med laddarens ChargePoint ID (punkt 5, punkt 8.2). |
| Test communication: ingen enhet med OCPP 1.6-kommunikation hittas | Kontrollera att inställningarna är sparade på laddaren, att Aurora har internetanslutning och att sökvägen till styrenheten är rätt (punkt 5 och 6). |
| Laddarens webbgränssnitt öppnas inte | Ställ in datorns IP-adress på 192.168.88.1–200 och öppna 192.168.88.206 (punkt 4.1). |
| Open configurator öppnas inte eller förblir tom | Tunneln är inte aktiv ännu. Vänta cirka 30 sekunder och kontrollera att styrenheten är online. |
Inloggning med admin avvisas |
Lösenordet ändrades vid installationen. Fråga installatören. Lösenordet till Reduxi-kontot fungerar inte här. |
reduxi.local laddas inte |
Din enhet är inte i samma nätverk som styrenheten. Använd IP-adressen eller tunnelanslutningen. |
| Kommunikationstestet misslyckas, enheten visas som offline | Kontrollera att enheten går att nå, IP-adress / port / unit ID och att protokollet är aktiverat på enheten. |
