Reduxi-SMA-integrering möjliggör flexibel växelriktarprovisionering för nätbalansering, ökar effektiviteten och skapar kostnadsbesparande arbitrage-möjligheter för högre vinster.
1. SMA Solar Technologys officiella webbplats:
Länk: https://www.sma.de/en/
2. Kommunikationsanslutning mellan SMA Solar Technology och Reduxi-systemet
Systemet stöder flera anslutningar, som alla använder Modbus TCP/IP-protokollet för att kommunicera med solcellsriktare. Detta standardiserade tillvägagångssätt möjliggör tillförlitlig datainsamling i realtid från dina solcellsväxelriktare och andra enheter också.
2.1 Alternativ 1, med SMA Data Manager
Här används SMA Data Manager-enheten för att möjliggöra en brygganslutning mellan olika växelriktare, energimätare och batterier. SMA Data Manager-enheten och alla andra enheter är anslutna via RS485, där anslutningen till SMA Data Manager och Reduxi-systemet sker via Modbus TCP/IP.
Alla enheter per kategori summeras och visas som en helhet:
- PV
- Batterier
- Energimätare
- EVSE
2.1.1 Process för att upprätta kommunikation mellan Reduxi-systemet och SMA Data Manager.
1. Aktivera Modbus TCP/IP på SMA Data Manager, följ länken:
https://manuals.sma.de/EVCB/en-US/13871002507.html
2. När Modbus TCP/IP har aktiverats rekommenderas testning på Reduxi Configurator (använd IP eller reduxi.local DNS för åtkomst) för att säkerställa att anslutningen är upprättad:
- Gå till Reduxi-konfiguratorn

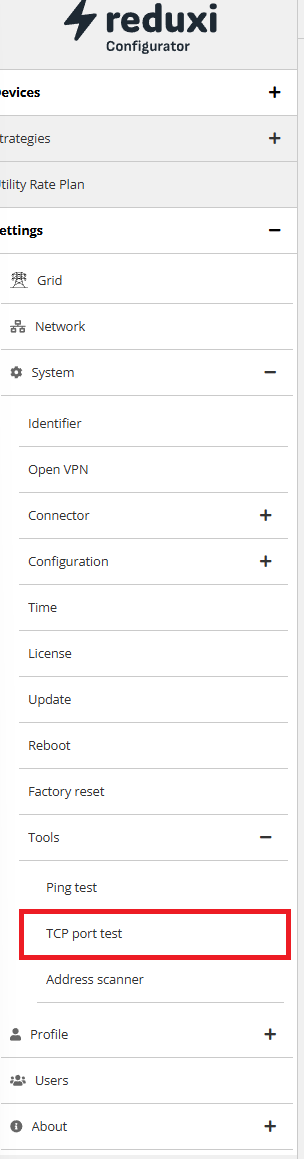

- Åtkomst till Inställningar/System/Verktyg:
- Utför ett test, om Modbus TCP/IP är aktiverat är port 502 öppen; annars är den stängd:
2.2 Alternativ 2, med SMA SPEEDWIRE/WEBCONNECT DATA MODULE
Här används modulen för att säkerställa att växelriktaren (punkt 2.4 i dokumentet från SMA, länk nedan) med LAN-kommunikation, vilket dessutom möjliggör att Modbus TCP/IP-protokollet används.
2.2.1 Process för att upprätta kommunikation mellan Reduxi-systemet och
SMA SPEEDWIRE/WEBCONNECT DATA MODULE
1. Aktivera Modbus TCP/IP på SMA SPEEDWIRE/WEBCONNECT DATA MODULE. Följ länken:
https://files.sma.de/downloads/SWWEBCONDM-IA-US_en-14W.pdf
2. När Modbus TCP/IP har aktiverats rekommenderas testning på Reduxi Configurator för att säkerställa att anslutningen är upprättad: följ 2.1.1
2.3 Alternativ 3, med en direkt LAN-anslutning till SMA-växelriktare.
Här behövs ingen ytterligare HW; växelriktare är utrustade med en LAN-port, vilket möjliggör kommunikation via Modbus TCP/IP.
2.3.1 Process för att upprätta kommunikation mellan Reduxi-systemet och
SMA-växelriktare.
1. Aktivera Modbus TCP/IP på växelriktaren. För det, anslut till växelriktarens SW-gränssnitt och aktivera Modbus TCP/IP.
2. När Modbus TCP/IP har aktiverats rekommenderas testning på Reduxi Configurator för att säkerställa att anslutningen är upprättad: följ 2.1.1.
3. Lägga till enheter till Reduxi-systemet
Processen för att lägga till alla enheter är densamma, eftersom Modbus TCP/IP-protokollet används, d.v.s. information om IP/IPs är den nödvändiga inmatningen.
3.1 Lägga till SMA Data Manager
SMA Data Manager fungerar som en logger, medan den i Reduxi-systemet fungerar som en hybridväxelriktare eftersom den stöder anslutningar till flera enhetstyper. Kommunikationen sker via IP och aggregerade värden för varje grupp visas. Dessutom kan enskilda enheter nås via SMA Data Manager, men i detta fall måste slavadressen för den specifika enheten definieras.
Exempel för att lägga till SMA Data Manager som en Hybridväxelriktare:

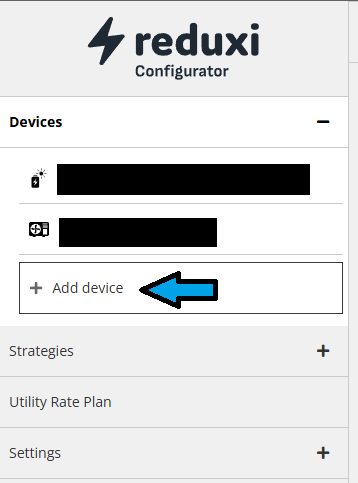

1. Öppna Reduxi Configurator i din föredragna webbläsare (använd IP eller reduxi.local DNS) och klicka på +Lägg till ny enhet:

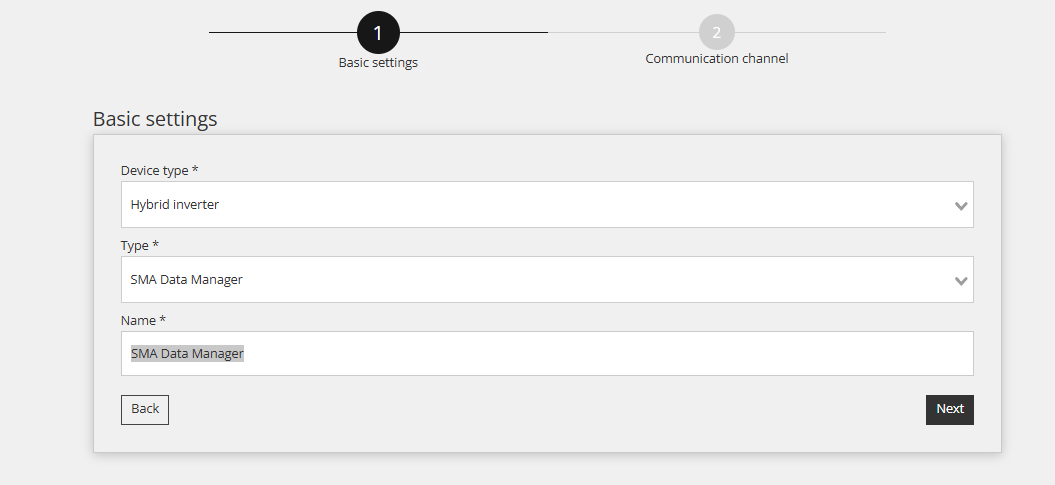

2. Grundläggande inställningar, välj enhetstyp:
- Enhetstyp: Hybridväxelriktare
- Typ: SMA Data Manager
- Namn: "SMA Data Manager", byt namn om det behövs.

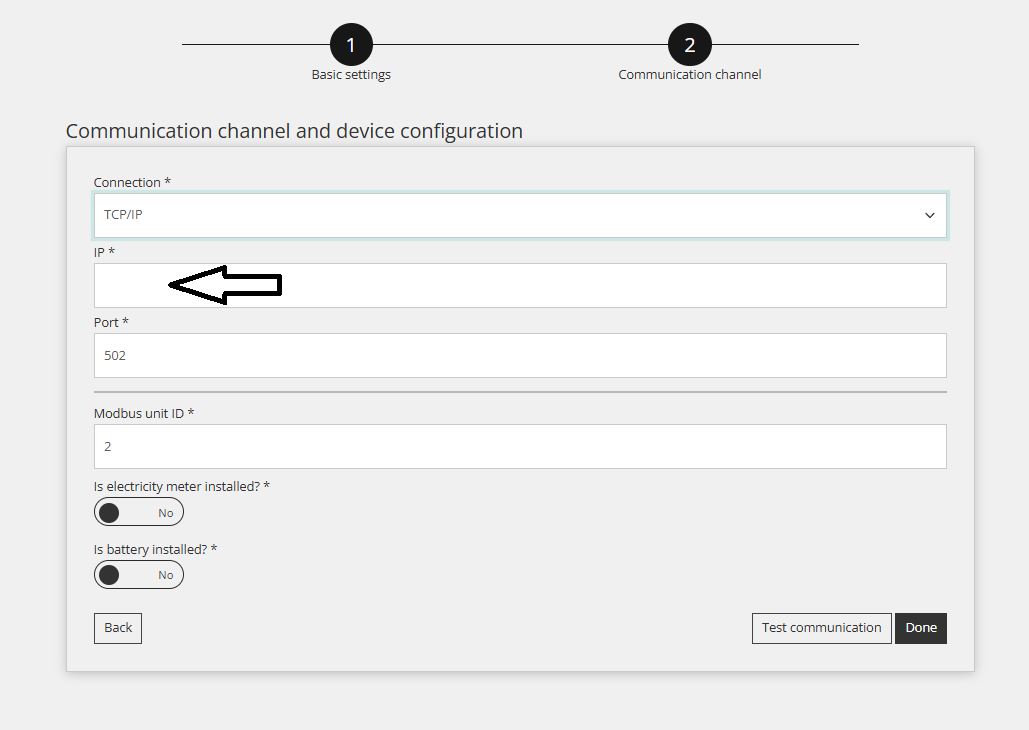

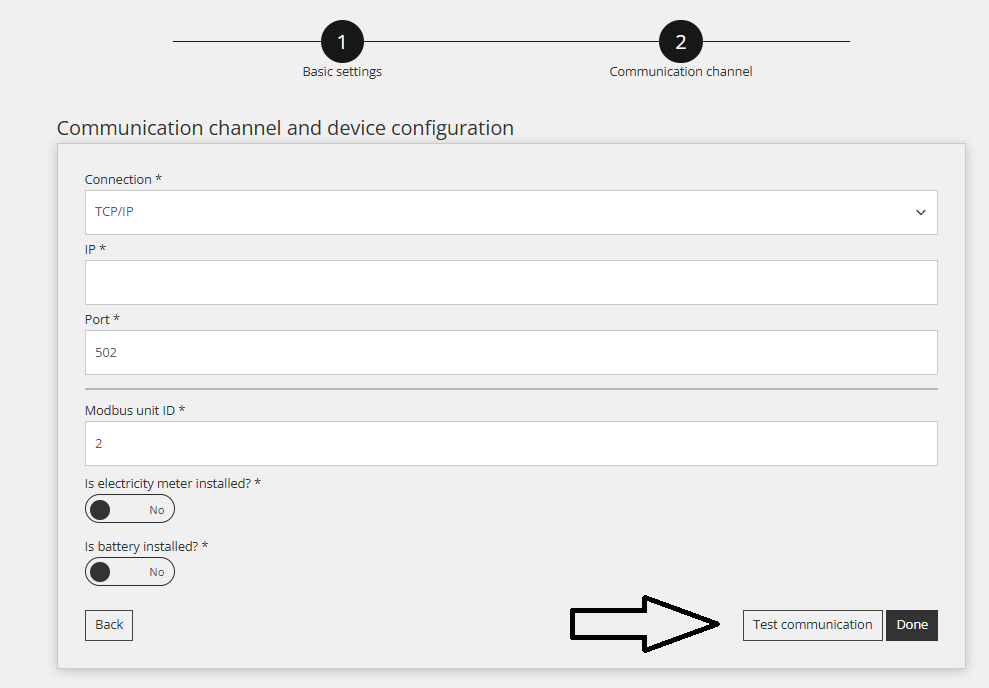

2. Inställningar för kommunikationskanal, välj anslutning:
- Infoga IP-adressen till SMA Data Manager

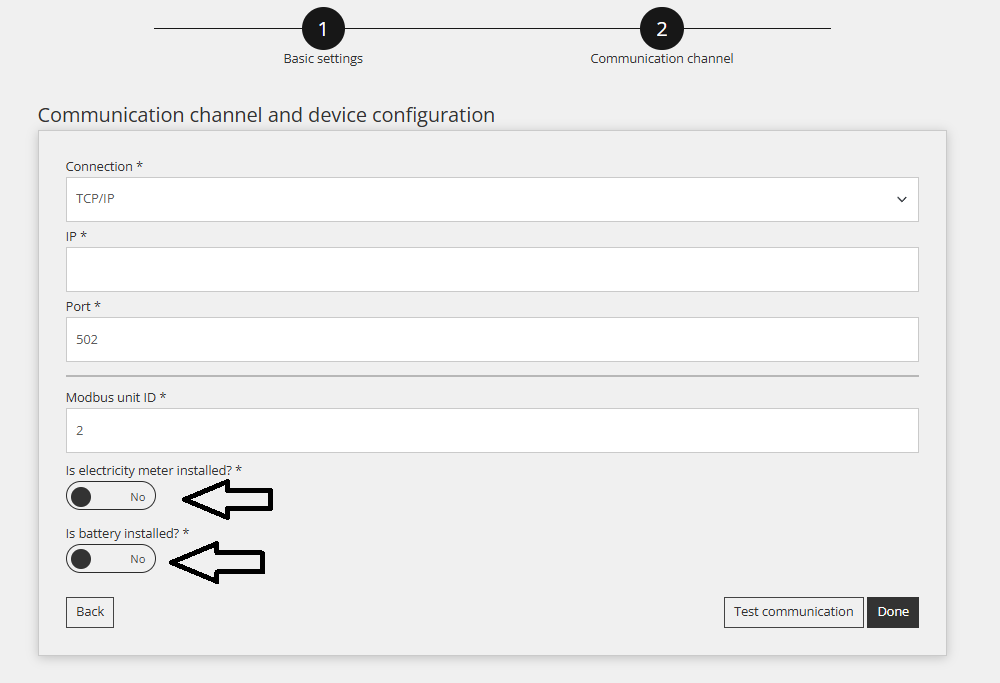

3. Definiera vilka enhetstyper som är anslutna till SMA Data Manager:
- Elmätare, JA/NEJ
- Batteri, JA/NEJ

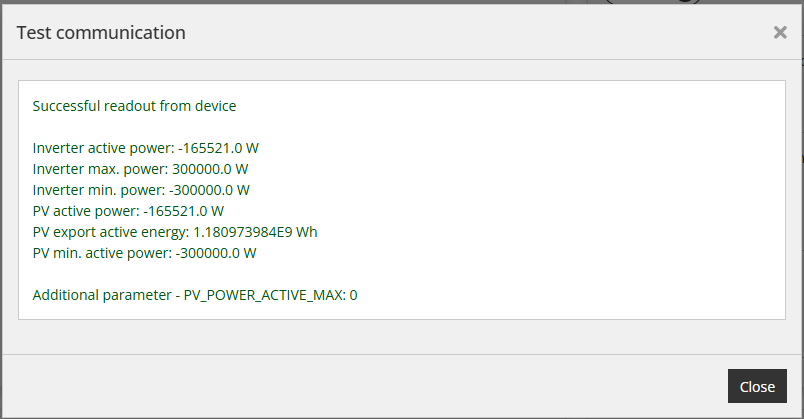

4. Testa kommunikation, utför ett test om data erhålls, tryck på knappen Testa kommunikation:
- Test OK:

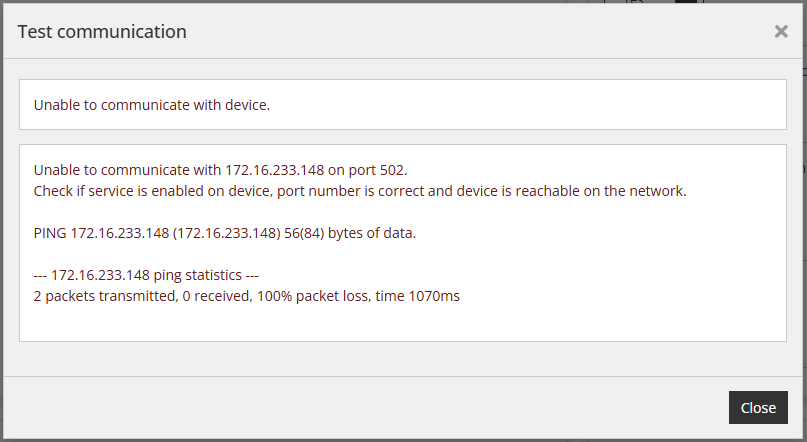

- Test inte OK:
3.2 Lägga till SMA SPEEDWIRE/WEBCONNECT DATA MODULE
I detta scenario lägger användaren inte till en SMA Speedwire/Webconnect Data Module direkt. Istället ger denna modul helt enkelt LAN-anslutning till en specifik växelriktare. För att lägga till enheten väljer användaren den typ av växelriktare som behöver anslutas.
Exempel ges, där SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) som individuell växelriktare läggs till:
1. Öppna Reduxi Configurator i din föredragna webbläsare (använd IP eller reduxi.local DNS) och klicka på +Lägg till ny enhet:

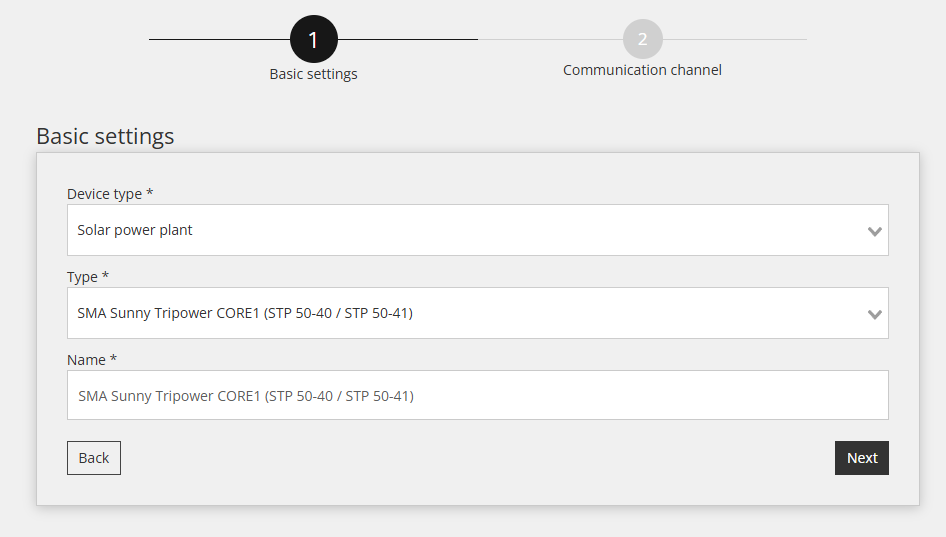

Grundläggande inställningar, välj enhetstyp:
- Enhetstyp: Solkraftverk
- Typ: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)
- Namn: "SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)", byt namn vid behov.

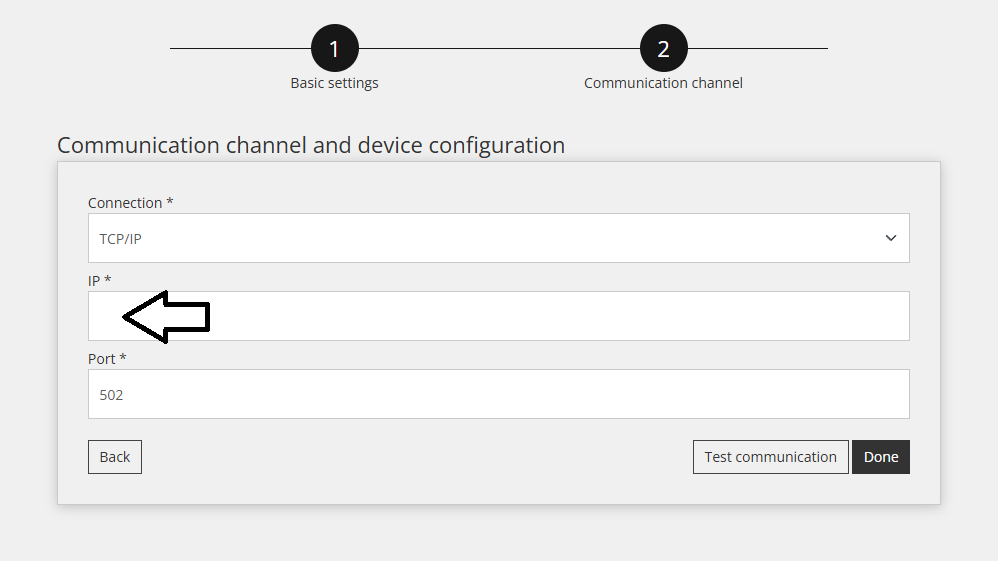

2. Inställningar för kommunikationskanal, välj anslutning:
- Ange IP-adressen för SMA SPEEDWIRE/WEBCONNECT DATA MODULE

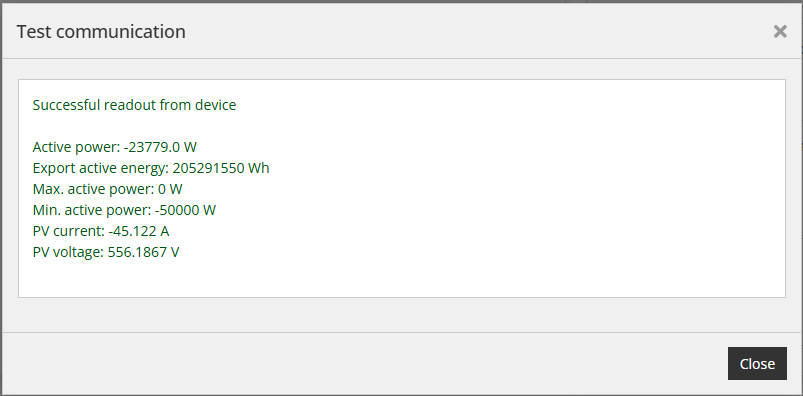

- Test OK:
- Test inte OK:
3.3 Lägga till SMA-växelriktaren direkt om LAN-porten är tillgänglig (nyare versioner av växelriktare)
I detta fall förblir alla inställningar desamma som beskrivs i avsnitt 3.2 . Den enda skillnaden är att användaren lägger till växelriktaren genom att ange IP-adressen för växelriktarens LAN-port.
4. Senaste mätningar
Syftet med denna punkt är att visa hur man övervakar/kontrollerar avläsningar från enheterna.
För att komma åt data från SMA Data Manager, gå till Enheter/SAM Data Manager i Reduxi-konfiguratorn:
För att komma åt data från SMA SPEEDWIRE/WEBCONNECT DATA MODULE i Reduxi-konfiguratorn, gå till Enheter/SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), beskrivet under punkt 3.2:
För avancerad styrning av alla enheter, integrera enheten i optimeringslägena i Reduxi-systemet. Under Enheter/alla enheter i Reduxi-konfiguratorn, måste kontrolltypen ställas in på AUTO så att kommandon från Optimeringslägen får effekt på enheterna.
För att uppnå maximal flexibilitet och minskade energikostnader med hänsyn till dynamiska priser och tariffer, följ instruktionerna för hur du definierar en strategi via denna länk: Strategier för Reduxi-styrenhet.
Efter att ha lagt till enheten kan den övervakas och styras via Reduxi-applikationen.
