Spara upp till 30 % på energikostnader genom att använda Daikin ETV/ETB, ELV/ELB, EHV/EHB värmepumpars SG-ready-kontakter via Reduxi Gateway, vilket möjliggör dynamisk styrning för att anpassa sig till fluktuerande energipriser.
1. Nödvändiga komponenter för att ansluta Reduxi-styrenheten till Daikin värmepumpen.
Dokumentation för Daikin ETV/ETB, ELV/ELB, EHV/EHB finns här:
https://daikintechnicaldatahub.eu/en-GB/
För att upprätta anslutningen mellan Reduxi-styrenheten och Daikin
värmepumpen behövs två komponenter:
- Reduxi Styrenhet
- Reduxi Gateway-enhet med 3x (30:1A) strömsensorer (CTs)
Reduxi Gateway-enheten måste först läggas till (anslutas) till Reduxi-styrenheten för att styra/driftsätta värmepumpens driftlägen. Anslutningen kan upprättas trådlöst (WLAN) eller via kabel med en UTP-kabel (LAN). Du kan hitta mer information om anslutningen under anslutning av Gateway till Styrenhet. Reduxi Gateway-enheten inkluderar också 3x(30:1A) strömsensorer (transformatorer) som används för att mäta den elektriska strömmen (d.v.s. effekt) för varje fas av värmepumpen. Dessutom används två reläutgångar för att generera signaler till SG-ready-kontakter, vilket påverkar värmepumpens driftlägen.
2. Ansluta en Reduxi-styrenhet och Gateway-enhet till det lokala nätverket
En schematisk bild av hela anslutningen från Reduxi-styrenheten till värmepumpen visas nedan:
För ytterligare information om hur du ansluter en Reduxi Gateway-enhet, följ länken: Hur man konfigurerar Reduxi Gateway.
3. Ansluta Reduxi GW-enhetens relä till SG-ready-kontakter på en värmepump
För att fysiskt ansluta reläerna på Reduxi Gateway-enheten till SG-ready-kontakterna på värmepumpen är det viktigt att fastställa de exakta platserna för SG-ready-kontakterna på värmepumpens kretskort. Bilden nedan visar platserna för SG-ready-kontakterna på Daikin värmepumps kretskort. Den andra bilden visar anslutningar från reläer till SG-ready-kontakter.

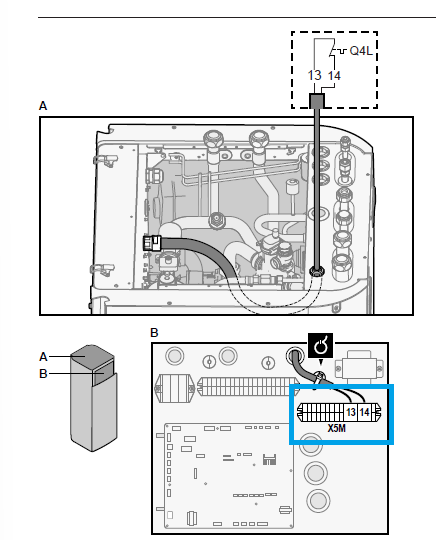

SG-ready-kontakter på VP-kretskortet X5M, kontakter 5,6 och 9,10:

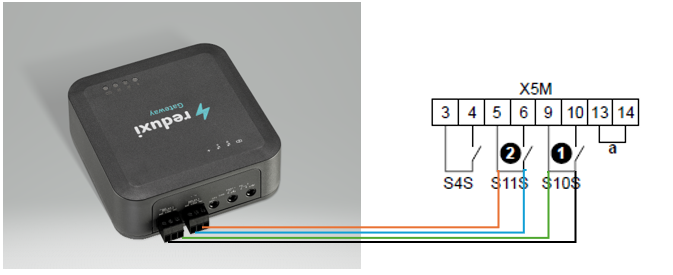

Anslutning från Reduxi GW-enhet till SG-ready-kontakter på VP:
NO-kontakt på Reduxi GW-enhetens första relä --> 6:e kontakt på X5M-kontakt; Blå ledning
COM-kontakt på Reduxi GW-enhetens första relä --> 5:e kontakt på X5M-kontakt; Brun ledning
NO-kontakt på Reduxi GW-enhetens andra relä --> 10:e kontakt på X5M-kontakt; Svart ledning
COM-kontakt på Reduxi GW-enhetens andra relä --> 9:e kontakt på X5M-kontakt; Grön ledning
Anslutning:
Observera: Reduxi Gateway-enheten tillåter användning av reläutgångar som permanent stängda " Normally Closed - NC " eller öppna " Normally Opened - NO ", medan i fallet med Daikin värmepumpen används NO-kontakter.
4. Reduxi Gateway-enhet som mätare med strömsensorer
Strömsensorerna (CTs) som ingår i Reduxi Gateway-kitet måste anslutas till tre ingångar, en för varje fas, som illustreras i bilden nedan.
Strömsensorn omsluter värmepumpens individuella fasledare (L1, L2, L3), bild nedan:
5. Lägga till värmepump som en ny enhet i Reduxi-konfiguratorn
För att lägga till en ny värmepump som enhet eller redigera en befintlig, följ dessa steg, detaljerade i enskilda punkter nedan.
5.1 Lägga till en enhet
Logga in lokalt i Reduxi-konfiguratorn på styrenheten och tryck på knappen Lägg till enhet.
5.2 Välj den enhet du vill lägga till
I det första steget (grundinställningar), välj de grundläggande parametrarna för enheten du vill lägga till:
- Enhetstyp: VVS,
- Typ: Daikin ETV/ETB eller Daikin ELV/ELB eller Daikin EHV/EHB
- Namn: Ange enhetens namn.
5.3 Kommunikationskanal
Den första delen av kommunikationskanalinställningen är utformad för anslutning mellan Reduxi Gateway-enheten och Reduxi-styrenheten. Fyll i fälten som visas i bilden nedan (automatiskt ifyllda).
Den andra delen av kommunikationskanalen är avsedd för strömsensorinställningarna för Reduxi Gateway-enheten, där vi väljer "Autodetektera från gateway" för alla strömsensorer.
Den tredje delen av kommunikationskanalen är tillägnad definitionen av signaler från Redux GW-enhetens reläer.
Med det sista fältet väljer du mellan Standard och Omvänd för att ställa in hur kontakterna är positionerade. Om du fysiskt ansluter kontakt 1 på gatewayen till kontakt 2 på VP, använd denna omkopplare för att manuellt ändra anslutningsorienteringen.
5.5 Kommunikationstest
Kommunikationstestet utförs med hjälp av knappen "Testa kommunikation", som finns längst ner till höger efter alla parameterfält för kommunikationskanalen.
Kommunikationstestet kan returnera två svar:
1. Kommunikationen fungerar korrekt, bild nedan:
2. Kommunikationen fungerar inte korrekt, bild nedan:
5.6 Avancerade inställningar
De avancerade inställningarna är valfria och beror på de specifika behoven för den plats där Reduxi-styrenheten är installerad. När alla avancerade inställningar är klara, tryck på knappen "Klar" längst ner till höger.
5.7 Senaste mätningar
Efter att framgångsrikt ha upprättat kommunikation med den nyligen tillagda enheten kan dess värden kontrolleras under Enheter/Daikin i Reduxi-konfiguratorn som ett ytterligare test.
För avancerad styrning av värmepumpar, integrera enheten i Reduxi-systemets strategi. Under Enheter/Daikin i Reduxi-konfiguratorn måste kontrolltypen ställas in på AUTO så att strategikommandon påverkar värmepumpen.
För att uppnå maximal flexibilitet och energikostnadsreducering med hänsyn till dynamiska priser och dynamiska tariffer, vänligen följ instruktionerna om hur man definierar strategi via denna länk: Strategier för Reduxi-styrenheten.
Efter att framgångsrikt ha lagt till enheten och kontrollerat värdena kan enheten inspekteras och styras även via Reduxi-applikationen.
