Integrera Sofar 1-70KTL G1-G2 String-växelriktare med Reduxi-styrenheten via Modbus RTU för att uppnå maximal flexibilitet och möjliga kostnads- och energibesparingar på upp till 30%.
1. Sofar dokumentation:
Nedladdningsbar dokumentation kan erhållas via länken:
https://downloads.sofarsolar.eu/
Ett exempel på användarmanual för String-omriktaren 10-15 kW kan hämtas via länken:
2. Fysisk anslutning mellan String-omriktaren och Reduxi-styrenheten
Den fysiska anslutningen måste upprättas eftersom Modbus RTU används för att komma åt stringomriktarens gränssnitt.

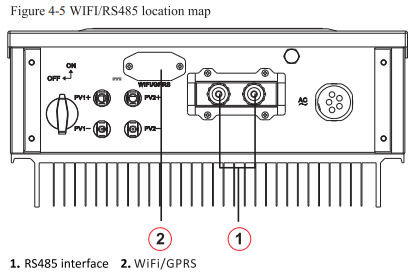

Placeringen av Modbus-kommunikationskontakterna visas på bilden som RS485-gränssnitt.

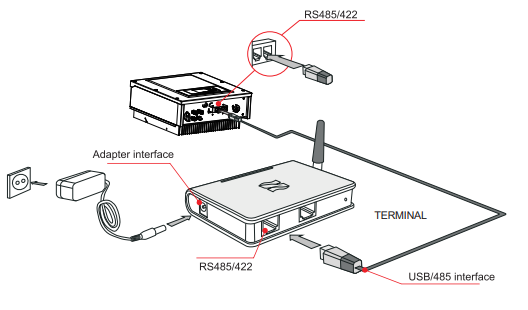

Bilden nedan visar hur den fysiska anslutningen upprättas, där Reduxi har rollen som terminal. Istället för USB/485-gränssnittet används Port 1- eller Port 2-gränssnittet på Reduxi-styrenheten.
3. Lägg till Sofar String i Reduxi-systemet.
När du har anslutit Reduxi och String-invertern kan du registrera den som en ny enhet (Sofar String Inverter).
3.1 Lägg till enhet (Sunways Hybrid Inverter)
Logga först in på den lokala Reduxi-konfiguratorn och lägg till en ny enhet genom att klicka på knappen "Lägg till enhet".
4.2 Select Sofar 70KTL G1-G2

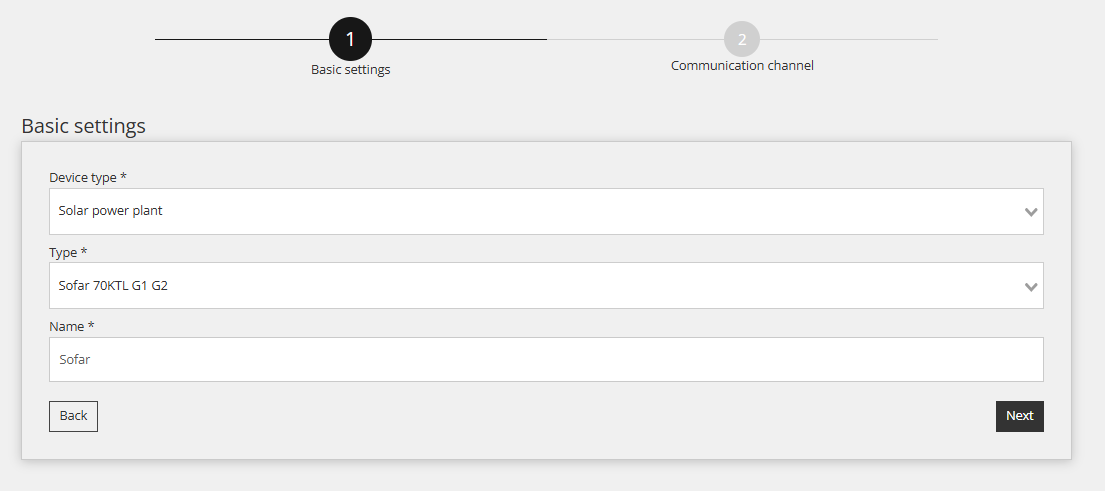

I det första steget definieras de grundläggande inställningarna:
- Välj typ av enhet: Solkraftverk
- Välj typ: Sofar 70KTL G1-G2,
- Namnge enheten.
4.3 Enhetskonfiguration för kommunikationskanal
Det andra steget är att konfigurera kommunikationskanalen, vilket är nödvändigt för att Modbus RTU-kommunikationen ska fungera korrekt. I det här steget upprättas kommunikationslänken mellan Reduxi-styrenheten och Sofar String Inverter.

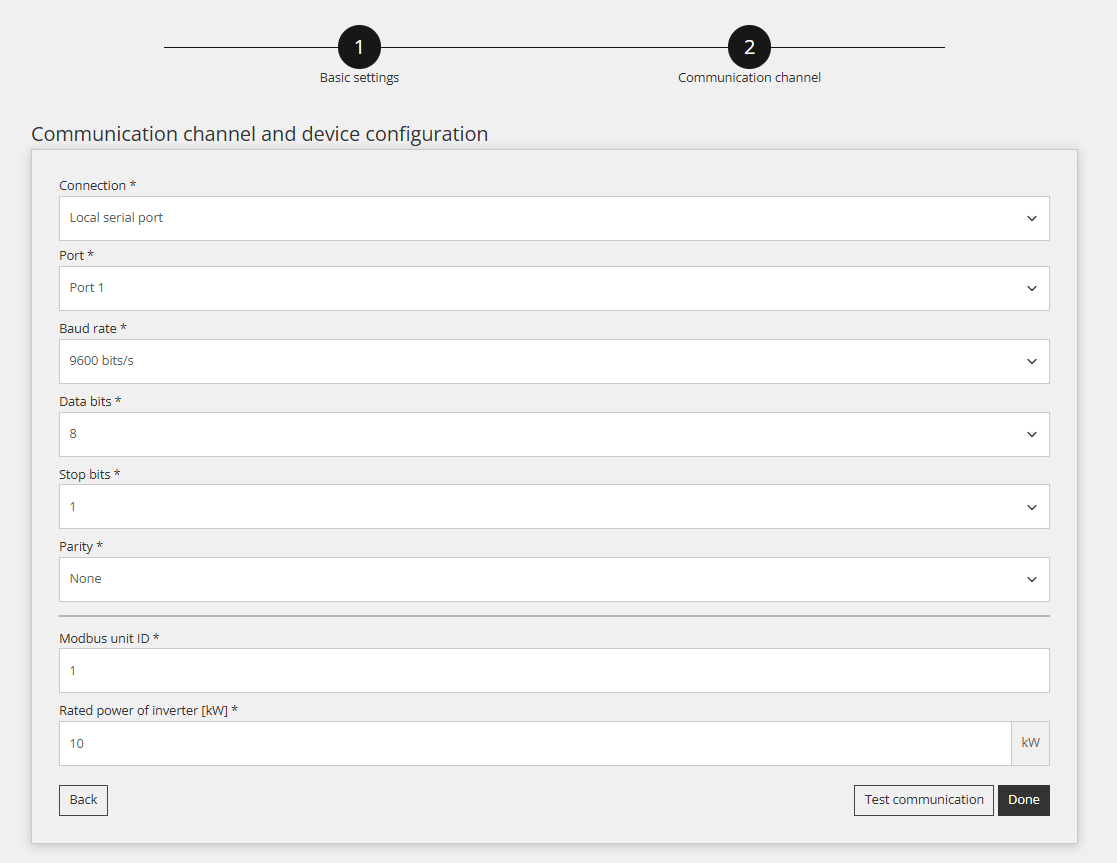

Inställningar för kommunikationskanalen visas nedan:
Det krävs att fälten Modbus enhets-ID och Nominell effekt är inställda.
4.4 Testkommunikation
Under alla fält i den kommunikationskanal som nämndes i föregående steg finns en "Test Communication"-knapp. Den här knappen används för att kontrollera om Modbus RTU-anslutningen mellan enheterna fungerar korrekt.
Framgångsrikt svar:
Misslyckat svar:
5. Avläsningar från enheten
Syftet med denna punkt är att visa hur man kontrollerar avläsningar från enheten. Detta görs under "Enhet (Sofar String-växelriktare)/Sista mätning".
När enheten väl har lagts till via konfiguratorn kan den övervakas via molnapplikationen Reduxi.
