Ansluter Reduxi-styrenheten till ChargeAmps-laddaren (Halo, Luna, …). ChargeAmps-laddaren kan anslutas via Wi-Fi och använder OCPP-protokollet.
1. Logga in på Reduxi-appen och ange en statisk IP-adress för Reduxi-styrenheten och

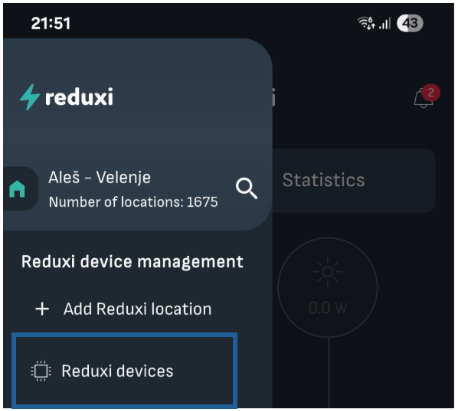

1.1 Logga in på Reduxi-appen -> Välj menyikonen och välj »Reduxi-enheter«

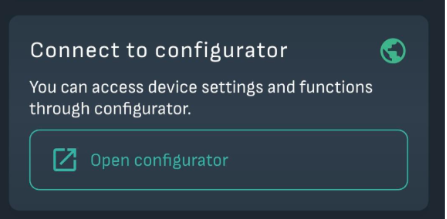

1.2 Välj "Öppna konfigurationsverktyget"
1.3 Ange användarnamn (admin) och lösenord (standardlösenordet är admin).

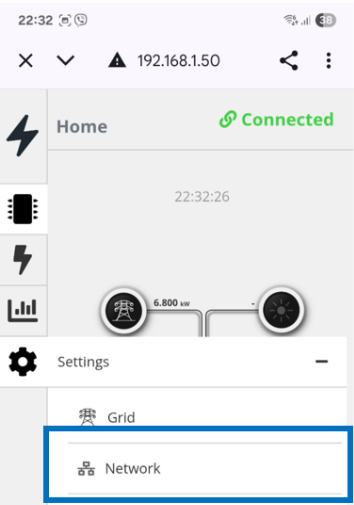

1.4 Välj Inställningar -> Nätverk

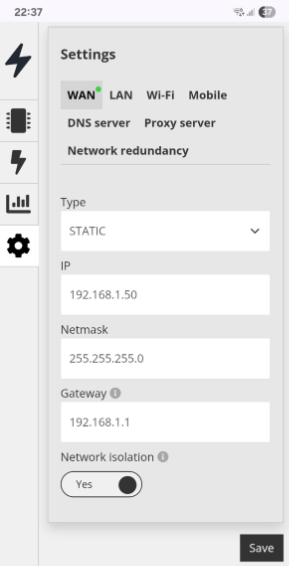

1.5. Välj "Statisk IP-adress" och ange data för dina inställningar för statisk IP-adress i kommunikationsmodulen som är ansluten till ditt LAN (WAN, LAN eller Wi-Fi) och välj "Spara"
2. Lägg till enhet och skapa en konfiguration för OCPP-kommunikation mellan laddaren och Reduxi-styrenheten

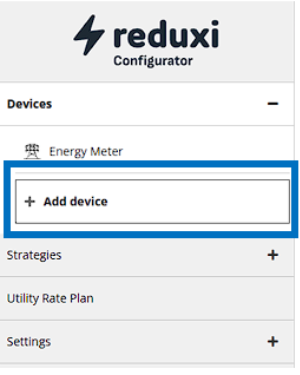

2.1 Välj "Lägg till enhet"

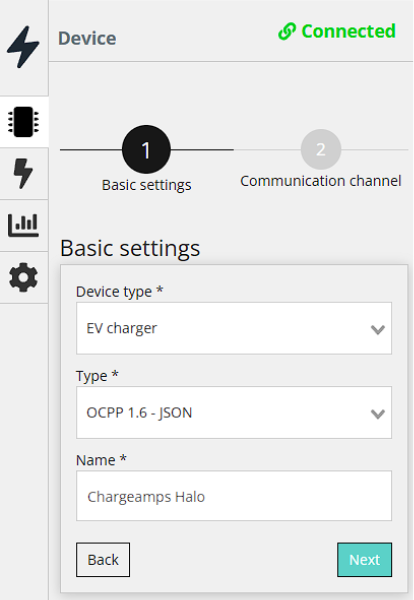

2.2 Ange grundläggande inställningar:
- Välj enhetstyp: Elfordonsladdare
- Välj typ: OCPP 1.6 - JSON
- Och namn

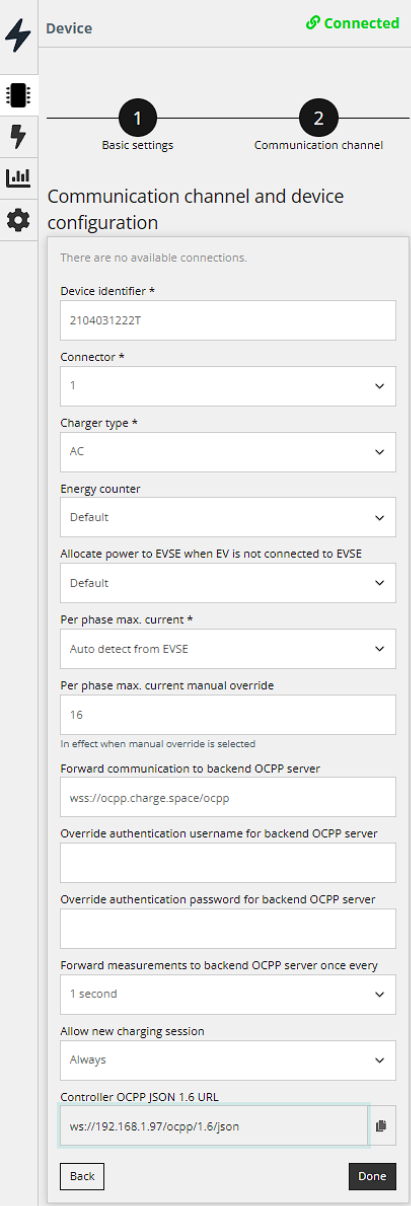

2.3 Konfigurera kommunikationskanal för OCPP:
- Ange »Enhetsidentifierare« (serienummer på laddaren)
- Längst ner på konfigurationssidan hittar du "Controller OCPP JSON 1.6 URL" - Exempel-URL: ws://192.168.1.97/ocpp/1.6/json
3. Konfigurera OCPP i Charge Home-appen
När du har fått rätt URL för OCPP måste du klistra in den i menyn "CPMS-anslutning" i Charge Home-appen.
3.1 Installera ChargeAmps Installer-programmet:
Programmet finns i Google Store: https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
Programmet finns i Apple App Store: https://apps.apple.com/de/app/charge-amps-installer/id6446256364
3.2 Anslut till Charge Amps-programmet
Video om hur du ansluter: https://www.youtube.com/watch?v=wQN1QZn6INY
3.3 Anslut laddaren till samma Wi-Fi-nätverk som Reduxi-styrenheten
Reduxi-styrenheten och ChargeAmps måste vara anslutna till samma Wi-Fi-nätverk. Detta kan göras via menyn "Internet" i appen. Välj bara önskat Wi-Fi-nätverk och anslut ChargeAmps till det med hjälp av inloggningsuppgifterna för det nätverket.

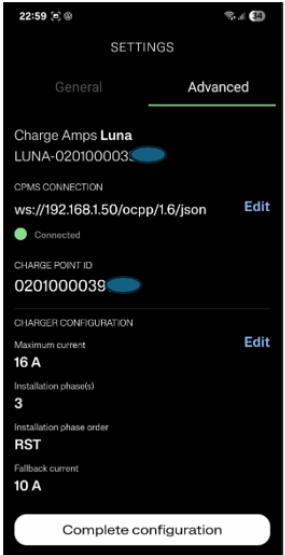

3.4 Välj menyn "Avancerat" och välj "Redigera" under CPMS-anslutning

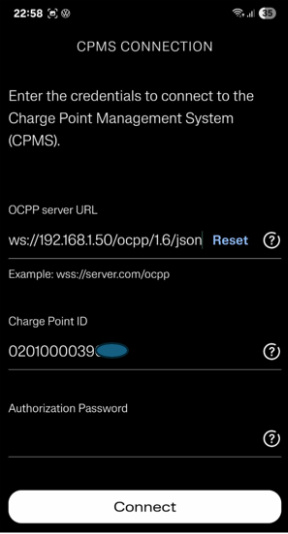

3.5 Under OCPP-server-URL kopierar du OCPP-URL-adressen från Reduxi-styrenheten i menyn "Avancerat" och väljer "Redigera" under CPMS-anslutning i steg 2.3. (Exempel: ws://192.168.1.97/ocpp/1.6/json) och klicka på "Anslut"
3.6 Klicka på "Slutför konfiguration" i nästa steg
3.7 Klicka på "Jag förstår" i nästa steg
4. Testa kommunikationen i Reduxi-appen
Gå tillbaka till inställningarna och Reduxi-appen och klicka på "Testa kommunikation"
Det finns tre olika fall av kommunikationssvar.

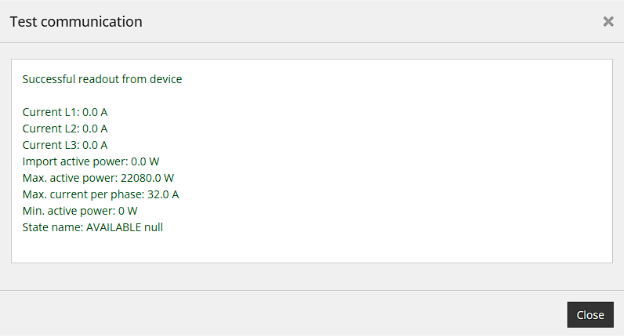

Fall 1: Kommunikationen fungerar korrekt

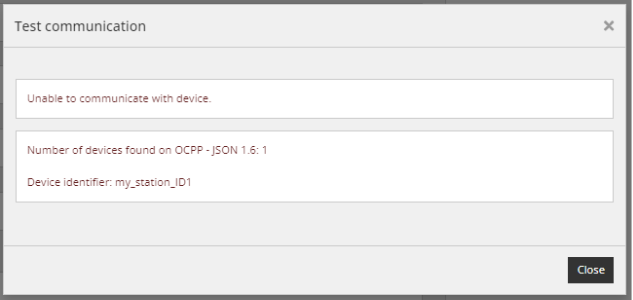

Fall 2: Det går inte att kommunicera med enhet 1, enhetens ID är inte inställt eller skiljer sig åt
Fall 3: Ingen enhet med OCPP 1.6-kommunikation hittades
