Det här dokumentet riktar sig till tillverkare av enheter som solväxelriktare, hybridväxelriktare, elbilsladdare med mera. Integrationen av en ny enhet i Reduxi-miljön görs av Reduxis utvecklingsteam. Tillverkarna ska dock bistå i processen genom att tillhandahålla relevant information.

1 Vad är Reduxi?

Reduxi är ett smart energihanteringssystem (EMS) som är utformat för att optimera flödet av el mellan produktion, lagring och förbrukning. Det ansluter och styr enheter som hybridväxelriktare, solväxelriktare eller batteriväxelriktare, elbilsladdare, värmepumpar, HVAC-system och nätmätare och ser till att energin används på det effektivaste och mest kostnadseffektiva sättet.

Genom övervakning i realtid och avancerad optimering ger Reduxi högre egenanvändning av förnybar energi, lägre kostnader och stöd för nätstabiliteten. I system med batterilagring samordnar Reduxi till exempel kommunikationen mellan batterihanteringssystemet (BMS) och effektomvandlingssystemet (PCS), men Reduxi är själv varken en växelriktare, ett PCS eller ett BMS – det är den överordnade intelligensen som hanterar och synkroniserar dem.

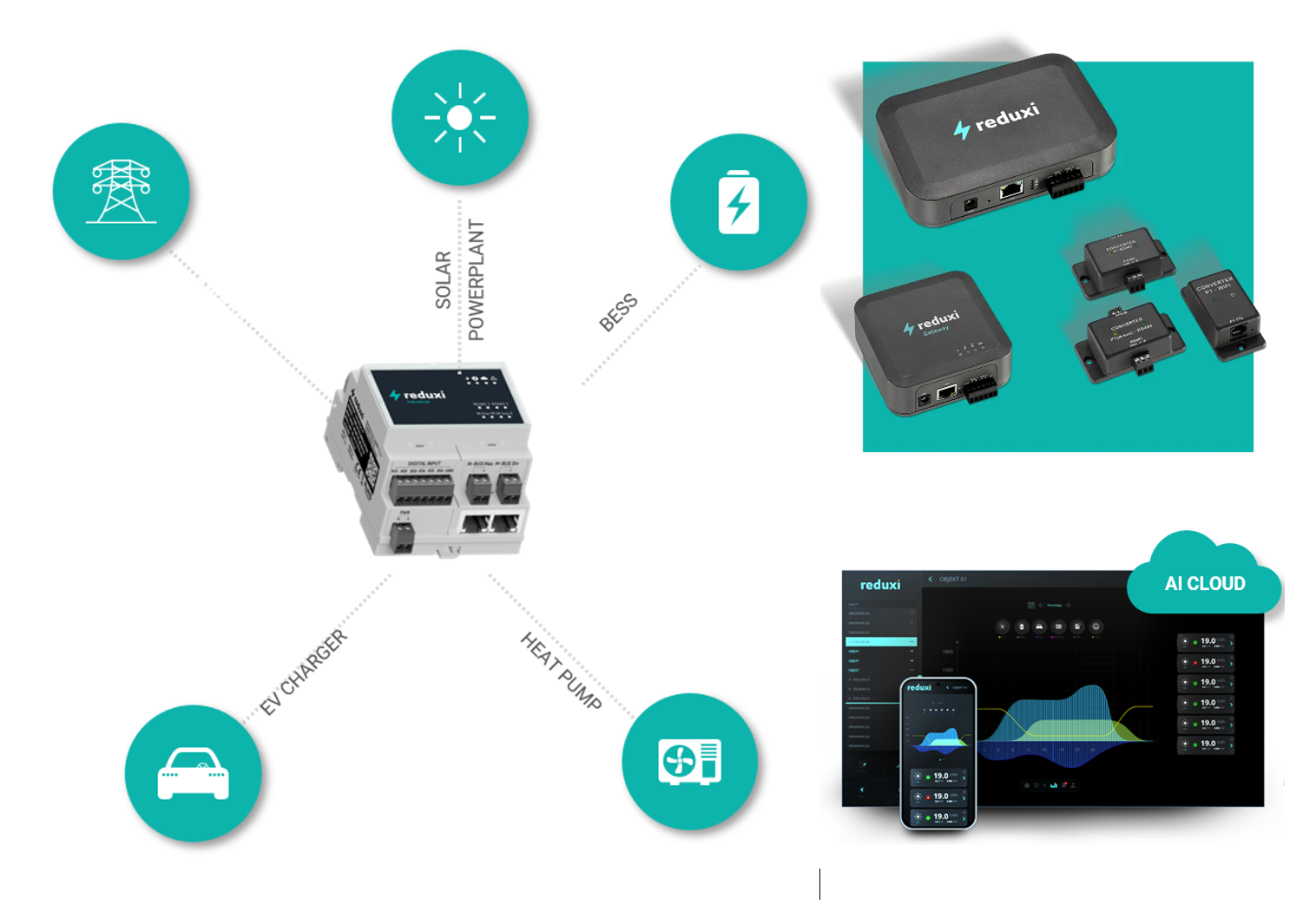

Textbeskrivning av bilden

Diagram mot vit bakgrund. Vänster sida: en grå enhet för DIN-skena med etiketten reduxi Industrial, med flera plintblock (märkta DIGITAL INPUT, M-BUS Max, M-BUS Div, PWR) och två Ethernetportar, i mitten. Prickade linjer leder från den till fem gröna cirklar med vita ikoner: en kraftledningsstolpe (uppe till vänster, ingen etikett), en sol med den lodräta etiketten SOLAR POWERPLANT (överst), ett batteri med en blixt och etiketten BESS (uppe till höger om enheten), en bil med etiketten EV CHARGER (nere till vänster) och en fläktenhet med etiketten HEAT PUMP (nere till höger). Höger sida: en turkos kvadrat med fyra mörkgrå reduxi-enheter: en stor controller med ett strömuttag, en Ethernetport och ett grönt plintblock; en mindre låda med etiketten reduxi Gateway; och tre små konverterarlådor med etiketterna CONVERTER och P1 - WiFi (små etiketter). Under den turkosa kvadraten: en grön molnform med texten AI CLOUD och en mörk skärmbild av en instrumentpanel med en reduxi-meny till vänster, ett färgat effektkurvdiagram, flera rader med värdet 19.0 till höger och en smartphone framför som visar reduxi-appen med ett liknande diagram och rader med 19.0.

2 Hur kommunicerar Reduxi med enheter?

För att Reduxi ska kunna fylla sin roll som EMS måste det kommunicera direkt med anslutna enheter. Det omfattar både:

• Avläsning av mätvärden och tillstånd – Reduxi samlar in data i realtid, till exempel uteffekt, förbrukningsnivåer, laddningsnivå (SOC), driftstatus och nätförhållanden.
• Skrivning av kommandon och börvärden – Reduxi skickar aktivt styrsignaler tillbaka till enheterna för att påverka deras beteende, till exempel justera växelriktarens uteffekt, styra batteriets laddnings-/urladdningseffekt, justera elbilsladdningens effekt eller aktivera flexibla laster.

Den här dubbelriktade kommunikationen är avgörande: utan den kan Reduxi bara övervaka men inte optimera. Genom att utbyta information och kommandon ser Reduxi till att varje enhet arbetar i samklang med de andra och anpassar de lokala energiflödena efter ekonomiska och tekniska krav samt nätkrav.

Reduxi stöder standardiserade kommunikationsprotokoll (till exempel Modbus (RTU och TCP), API, DLMS, OCPP med flera), vilket ger sömlös interoperabilitet med hybridväxelriktare, batteriväxelriktare, mätare och andra styrbara enheter.

Det vanligaste sättet att kommunicera är via Modbus.

3 Krav för integration av enheter i Reduxi-miljön

Reduxi-miljön stöder normalt integration av följande enhetstyper:

• Batterilager (BESS, Battery Energy Storage System)
• PV-växelriktare (solceller)
• Hybrid växelriktare
• System för värme, ventilation och luftkonditionering (HVAC)
• Utrustning för elbilsladdning (EVSE / elbilsladdare)
• Andra kompatibla enheter

Det primära kommunikationsprotokollet för integration av enheter är Modbus. API-kommunikation, M-bus, analog styrning (4–20 mA), reläbaserad styrning och liknande är dock också möjliga.
För Modbus-baserad styrning måste tillverkaren därför tillhandahålla en fullständig Modbus-registerkarta som tydligt definierar:

• Input-register för mätdata (till exempel spänning, ström, laddningsnivå).
• Holding-register för styrkommandon (till exempel aktivera/inaktivera laddning, ställa in effektgränser, börvärden, aktivera/inaktivera-kommandon, val av läge).
• Diskreta ingångar för systemtillstånd (till exempel larm, skyddsstatus).
• Coils för binära styrsignaler (till exempel start/stopp).

Den här registerkartan måste möjliggöra både övervakning av systemparametrar och styrning av driftlägen.

Exempel på Modbus-registerdefinitioner för ett batterilager:

(Adresserna är exempel – de faktiska värdena måste definieras av tillverkaren i registerkartan.)

4 Steg för att integrera en ny enhet

1. Bekräftelse från tillverkaren – Tillverkaren verifierar att enheten uppfyller de tidigare definierade kraven.
2. Tillhandahållande av dokumentation – Tillverkaren levererar dokumentation om kommunikation och styrning, vanligtvis i PDF- eller Excel-format. Den innehåller en fullständig Modbus-registerkarta och en sammanfattning av nyckelregister. Alternativa integrationssätt (till exempel API) är också möjliga.
3. Installation av enhet och controller – En partner installerar enheten på målplatsen (till exempel en bostad eller en industrianläggning). Partnern installerar och ansluter även Reduxi-controllern och ser till att enheten är åtkomlig för Reduxi via TCP/IP, RS485 eller ett annat gränssnitt som stöds.
4. Implementering och testning av Reduxi – Reduxi-teamet utvecklar och validerar kommunikationen och styrningen enligt de angivna specifikationerna.
5. Stöd från partnern under testningen – Partnern hjälper till under valideringen, särskilt när ytterligare konfiguration krävs via enhetens lokala användargränssnitt.
6. Stöd från tillverkaren – Tillverkaren ger förtydliganden och teknisk hjälp om frågor uppstår under integrationen.
7. Certifiering – Reduxi-teamet slutför integrationen och genomför en certifieringstestsvit för att validera enhetens kompatibilitet.
8. Slutförande – När enheten är certifierad kan alla enheter av samma typ anslutas till Reduxi på under en minut.

5 Specifika krav per enhetstyp

Det här avsnittet anger konkreta krav beroende på enhetstyp:

• Batteriväxelriktare
• Hybridväxelriktare
• Solväxelriktare för PV (kommer snart)
• HVAC (kommer snart)
• Elbilsladdare (EVSE) (kommer snart)
