Så ansluter du Voltie-laddaren för elbilar till Reduxi controller
Integrera Voltie-laddare med Reduxi via Wi‑Fi och Voltie-plattformen med OCPP-protokollet. Maximal flexibilitet och möjliga kostnadsbesparingar på upp till 30 %.
Textbeskrivning av bilden

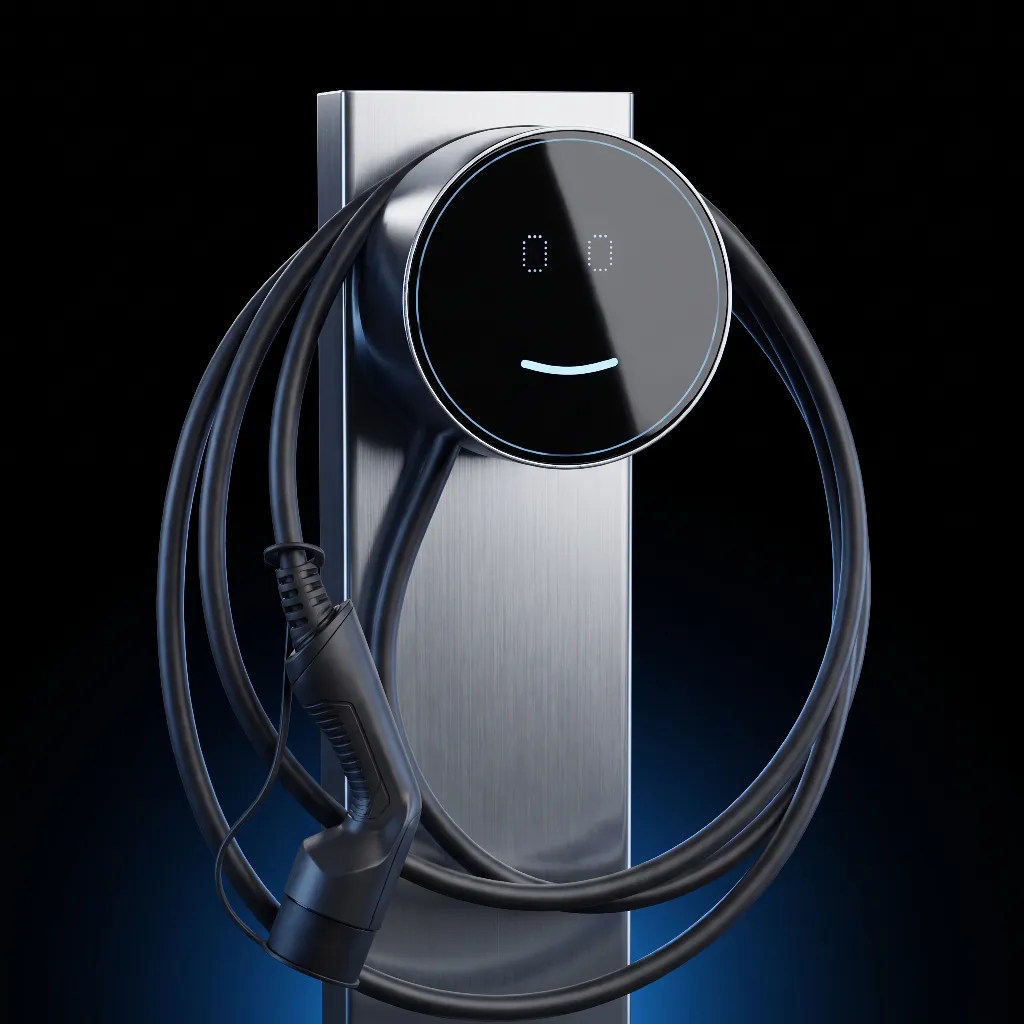

Produktfoto av en laddare för elbilar på mörk bakgrund: en väggmonterad laddare med en rund svart glasfront som visar en liten upplyst blå leendeformad linje och två svaga rektangulära siffror, monterad på en lodrät platta i borstad metall. En svart laddkabel med kontakt är lindad runt enheten i stora slingor. Blått ljus lyser längst ned i bilden. Ingen text är läsbar. Bildtexten anger Voltie-laddare för elbilar.
1 Teknisk dokumentation
Tillverkarens dokument och ytterligare information:
- Voltie Quick start – Installationsfiler, videor om hur du installerar laddaren, appregistrering, Wi‑Fi-anslutning och installatörsläge.
- Voltie technical data sheet – Laddarens tekniska data.
- Open Charge Alliance – OCPP-specifikation.
2 Utrustning som behövs
- Voltie-laddare för elbilar, installerad och driftsatt
- Voltie-appen på en smartphone: registrering och Wi‑Fi-anslutning av laddaren
- Wi‑Fi-nätverk med stabil internetanslutning
- Reduxi Controller i samma nätverk, med en statisk IP-adress
- Dator eller surfplatta med internetanslutning för att konfigurera enheten i Reduxi
3 Installera Voltie-laddaren
3.1 Voltie-appen och Wi‑Fi-anslutning
Registrera laddaren i Voltie-appen och anslut den till ditt Wi‑Fi-nätverk. Installationen görs i Voltie-plattformen (appen). Stegen visas i Voltie-videorna på sidan Quick start.
3.2 Installation
Installera laddaren enligt beskrivningen på Voltie Quick start-sidan. Voltie anger OCPP-protokollet som ett av laddarens integrationsalternativ.
4 Logga in på Reduxis webbgränssnitt
Du kan öppna Reduxis webbgränssnitt på två sätt:
Textbeskrivning av bilden
Skärmbild av tre skärmar i mobilappen Reduxi sida vid sida, med cyanfärgade rutor och nummermärken 2 till 4. Vänster skärm (instrumentpanel, mörkt tema): menyikon uppe till vänster markerad med en ruta och märke 2; logotypen 'reduxi'; flikarna 'Real time data' (aktiv) och 'Statistics'; pris 5.79 € och temperatur 3.2 °C; energiflödesdiagram med ett hus i mitten (-1.25 kW) och ikoner med värdena 69.0 W, 1.3 kW, 1.1 kW (röd ring), -165.0 W med 97 % (röd ring) och 0.0 W längst ned; flikarna 'Power' och 'Energy'; navigering längst ned: Dashboard, Diagnostics, Device control, Settings. Mellersta skärmen (sidomeny): logotypen 'reduxi', 'Number of locations: 1233', rubriken 'Reduxi device management', posterna '+ Add Reduxi location' och 'Reduxi devices' (markerad med en ruta och märke 3), sedan 'My profile' och 'About app'. Höger skärm (enhetssida): Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar; status 'Connected'; kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'; kortet 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' med knappen 'Activate tunnel connection' (markerad med en ruta och märke 4); kortet 'Unit details' med fältet 'Unit ID'.
Textbeskrivning av bilden
Skärmbild i två delar sida vid sida. Vänster del: skärm i mobilappen Reduxi på mörk bakgrund. Överst: knappen Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar och ett plintblock; status 'Connected' med en Wi-Fi-ikon. Kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'. Kortet 'Connect to configurator' med en nyckelikon: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' och knappen 'Open configurator', markerad med en cyanfärgad ruta och nummermärke 5. Under: kortet 'Unit details' med fältet 'Unit ID' (värdet syns inte). Höger del: Reduxi Configurator öppnad i en webbläsare, markerad med en cyanfärgad ram och nummermärke 6. Överst: bakåtpil, 'Tunnel connection', uppdateringsikon. Sidofält till vänster med ikoner (blixt, chip, blixtsymbol, stapeldiagram, kugghjul). Sidan 'Home' med en grön länkikon. Grön notis: 'New patch available. Click here to apply.' med ett stäng-X. Tid 09:12:56. Energiflödesdiagram med ett hus i mitten (1.700 kW) och ikoner för nät (0.000 kW), sol (1.700 kW), batteri (grönt, 0.000 kW och 0.800 kW), en enhet till vänster (0.900 kW), elfordon och en laddare eller enhet längst ned. Etiketten 'Energy manager' längst ned.
http://reduxi.local. Du hittar styrenhetens IP-adress i routerns enhetslista eller i Reduxi-appen under Reduxi devices.admin · Lösenord: admin (fabriksinställning)Textbeskrivning av bilden
Skärmbild av inloggningssidan till Reduxi Configurator i ett Chrome-fönster. Adressfältet visar 'Not secure' och 'reduxi.local'; adressfältet är markerat med en cyanfärgad ruta och en förstorad kopia av det (cyanfärgad ruta, texten 'Not secure reduxi.local') visas till vänster, förbunden med en cyanfärgad linje. Sidans bakgrund: en ljusgrå linjeteckning av ett hus med solpaneler (gröna), en laddbox, en växelriktare, en bil och en laddare. Uppe till vänster: logotypen 'reduxi configurator'. Inloggningsruta i mitten med rubriken 'Login', en språkväljare (engelsk flagga, 'English'), ett användarnamnsfält och ett lösenordsfält samt en mörk knapp 'Login'.
Textbeskrivning av bilden
Skärmbild av webbgränssnittet i Reduxi Configurator efter inloggning, ljust tema. Uppe till vänster: logotypen 'reduxi configurator'. Rubrikfält: 'Home' till vänster, grön status 'Connected' uppe till höger. Vänster sidofält: utfällt avsnitt 'Devices' med en lista med poster, därefter hopfällda avsnitt 'Manager', 'Configuration' och 'Settings'. Huvudytan: energiflödesdiagram. Hus i mitten med en ring, värde 24.20 kW. Grid-ikon uppe till vänster, 24.20 kW (röd punkt på linjen). Solar-ikon uppe till höger, värde '-'. Ikon till vänster (batteri eller enhet), 6.700 kW (grön punkt på linjen). Ikoner till höger (batterilager och en enhet), värden '-'. EV charger-ikon nere till vänster, 31.00 kW. Ytterligare en enhetsikon nere till höger. Etiketten 'Energy manager' under huset.
5 Lägg till Voltie-laddaren i Reduxi
Följ de här stegen för att lägga till en ny Voltie-laddare eller redigera en befintlig.
5.1 Grundinställningar
Logga in lokalt i Reduxi Configurator (se punkt 4) och lägg till en ny enhet genom att klicka på knappen Add device.
Textbeskrivning av bilden
Skärmbild av övre delen av vänstermenyn i Reduxi Configurator. Logotyp: reduxi Configurator. Devices (expanderad, minustecken) innehåller bara knappen + Add device (inramad). Under: Strategies (+), Utility Rate Plan, Settings (+).
I första steget definierar du grundinställningarna:
- Device type:
EV charger - Type:
Voltie - Name: ett namn som du väljer
Textbeskrivning av bilden

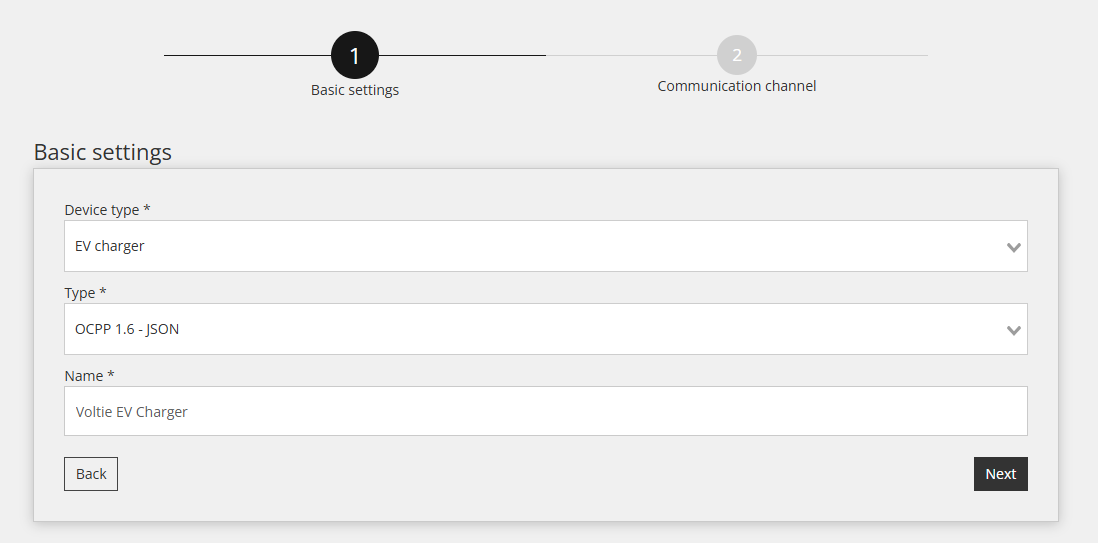

Skärmbild av enhetsguiden i Reduxi Configurator, steg 1 Basic settings. Stegindikator: 1 Basic settings (aktivt), 2 Communication channel (nedtonat). Rubrik: Basic settings. Fält: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Voltie EV Charger. Knappar: Back, Next.
Tryck på Next.
5.2 Kommunikationsinställningar
Det andra steget anger kommunikationskanalen för OCPP. Definiera först Device identifier. Du kan välja den fritt.
För protokollet OCPP JSON 1.6 behövs en URL. Reduxi Controller genererar den automatiskt. Lägg till /Device ID i slutet av den här URL:en.
| Parameter | Värde |
|---|---|
| Enhetsidentifierare | Ett namn som du väljer själv, till exempel my_station_ID1
|
| URL | Den URL som Reduxi Controller genererar + /Device ID
|
| Exempel | ws://192.168.1.200/ocpp/1.6/json/my_station_ID1 |
Textbeskrivning av bilden

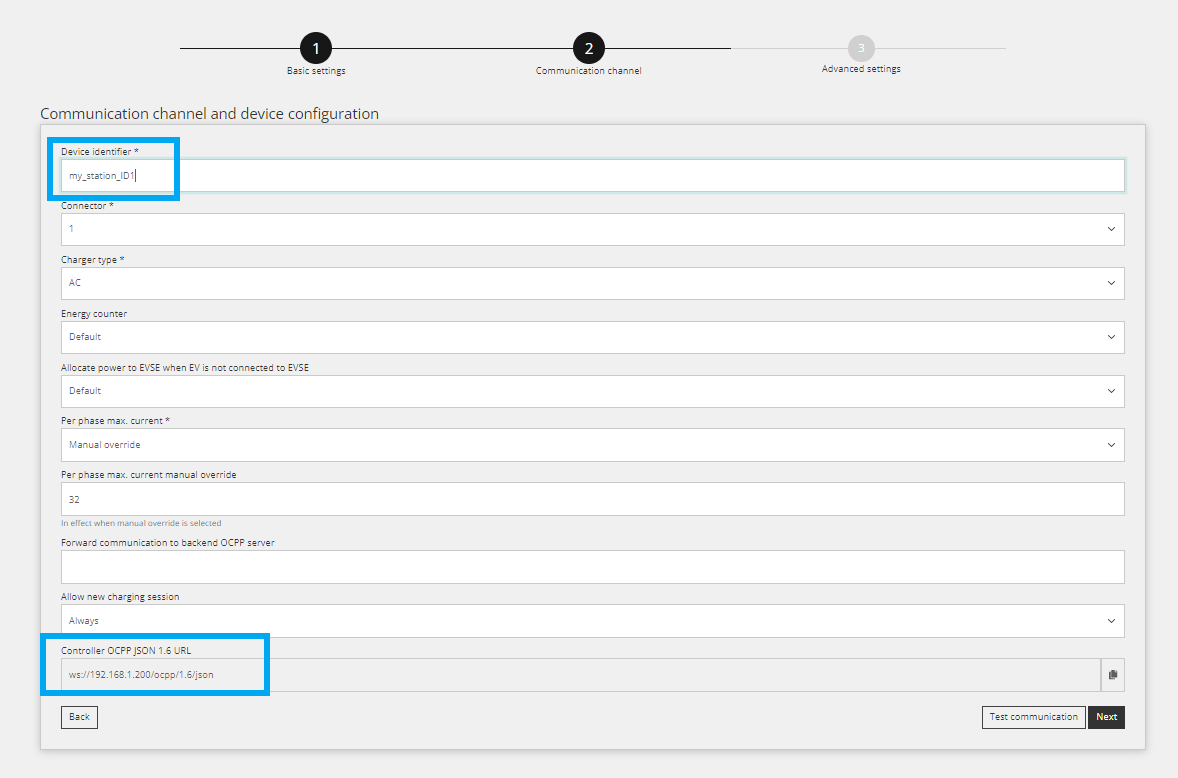

Skärmbild av guiden i Reduxi Configurator, steg 2 Communication channel. Förloppsfält: 1 Basic settings (klart), 2 Communication channel (aktivt), 3 Advanced settings (grått). Avsnittsrubrik: Communication channel and device configuration. Fält: Device identifier *: my_station_ID1 (blå markeringsruta); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (tips: In effect when manual override is selected); Forward communication to backend OCPP server: tomt; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (skrivskyddad, blå markeringsruta, kopieringsikon till höger). Knappar: Back (till vänster), Test communication (med kantlinje) och Next (mörk) till höger.
5.3 Ange URL:en på laddaren
Ange hela URL:en, inklusive Device ID, som OCPP-serveradress på Voltie-laddaren. Device ID måste vara identiskt med Device identifier i Reduxi.
5.4 Testa kommunikationen
Klicka på Test communication längst ned i guiden. Den läser av Voltie-laddaren en gång och sparar ingenting. Om testet lyckas klickar du på Done: det är bara Done som skapar enheten.
Textbeskrivning av bilden
Skärmbild av knappfältet längst ned på en sida i Reduxi Configurator. Vänster: knappen 'Back'. Höger: knappen 'Test communication' (markerad med en cyanfärgad ruta) och den mörka knappen 'Done'.
Textbeskrivning av bilden
Skärmbild av sidan 'Communication channel and device configuration' i Reduxi Configurator. Connection *: TCP/IP (rullgardinslista). IP *: 192.168.50.243, med knappen 'Scan for IP'. Port *: 502, med knappen 'Test port'. Modbus unit ID *: 1. Knappar längst ned: Back (vänster), Test communication och Done (höger). Knappen Done är markerad med en cyanfärgad ruta.
6 Kontrollera avläsningarna
6.1 Senaste mätvärden
När kommunikationen är upprättad kontrollerar du värdena under Devices i Reduxi Configurator.
6.2 Aktivera styrning via Reduxi
För styrning via Reduxi ställer du in enhetens control type på AUTO under Devices i Reduxi Configurator. Först då påverkar strategikommandona laddaren.
För att sänka energikostnaderna med dynamiska priser och dynamiska tariffer definierar du en strategi enligt beskrivningen i Strategier för Reduxi controller.
✓ Sammanfattning
Förberedelser (punkt 1-2): Läs Voltie-dokumenten och förbered utrustningen, inklusive en statisk IP-adress för Controller.
Voltie-laddare (punkt 3): Registrera laddaren i Voltie-appen och anslut den till Wi‑Fi.
Lägg till i Reduxi (punkt 4-5): Logga in i Reduxi Configurator, lägg till laddaren med OCPP JSON 1.6, ange URL:en på laddaren och testa kommunikationen.
Driftsätt (punkt 6): Kontrollera avläsningarna och ställ in control type på AUTO.
→ Vanliga problem
| Problem | Lösning |
|---|---|
| Laddaren ansluter inte till Controller | Kontrollera att URL:en på laddaren slutar med Device ID och att Device ID är detsamma som Device identifier i Reduxi. Kontrollera att Controller har en statisk IP-adress. |
| Laddaren tappade Wi‑Fi-anslutningen efter byte av router | Upprepa Wi‑Fi-installationen i Voltie-appen. |
| Open configurator öppnas inte eller förblir tom | Tunneln är inte aktiv ännu. Vänta cirka 30 sekunder och kontrollera att styrenheten är online. |
Inloggning med admin avvisas |
Lösenordet ändrades vid installationen. Fråga installatören. Lösenordet till Reduxi-kontot fungerar inte här. |
reduxi.local laddas inte |
Din enhet är inte i samma nätverk som styrenheten. Använd IP-adressen eller tunnelanslutningen. |
| Kommunikationstestet misslyckas, enheten visas som offline | Kontrollera att enheten går att nå, IP-adress / port / unit ID och att protokollet är aktiverat på enheten. |
